Ventajas
Atención estética a los detalles.
Rendimiento acústico de acuerdo con los requisitos más estrictos.
Fácil mantenimiento.
Gama
Alizé Hygro Salle de Bain:
- Caudal con regulación higrométrica.
Alizé Hygro Vision Salle de Bain/WC:
Caudal con regulación higrométrica y temporizador (30 minutos) en caudal complementaria mediante detección de presencia o cordón
- Detección de presencia:
Fuente de alimentación eléctrica 230 V.
Fuente de alimentación eléctrica 12 V.
Fuente de alimentación a pilas.
Denominación
Aplicación / Utilización
- Montaje sobre pared o techo con utilización de adaptación placo o cruce de pared.
- Aire nuevo o renovado en vivienda individual o colectiva - baño.
- Caudal Sistema de extracción modular, en función de la humedad relativa del local y del tipo de espacio.
- La apertura para caudal adicional (temporizador de 30 minutos) se controla mediante la detección de presencia ( eléctrica o versión a pilas) o el cable de la manilla (versiones eléctricas).
- Funcionamiento en un rango de presión de 80 a 160 Pa.
Construcción / Composición
- Rejilla estándar: blanco.
Opciones
Embalaje
- Vendido por unidad.

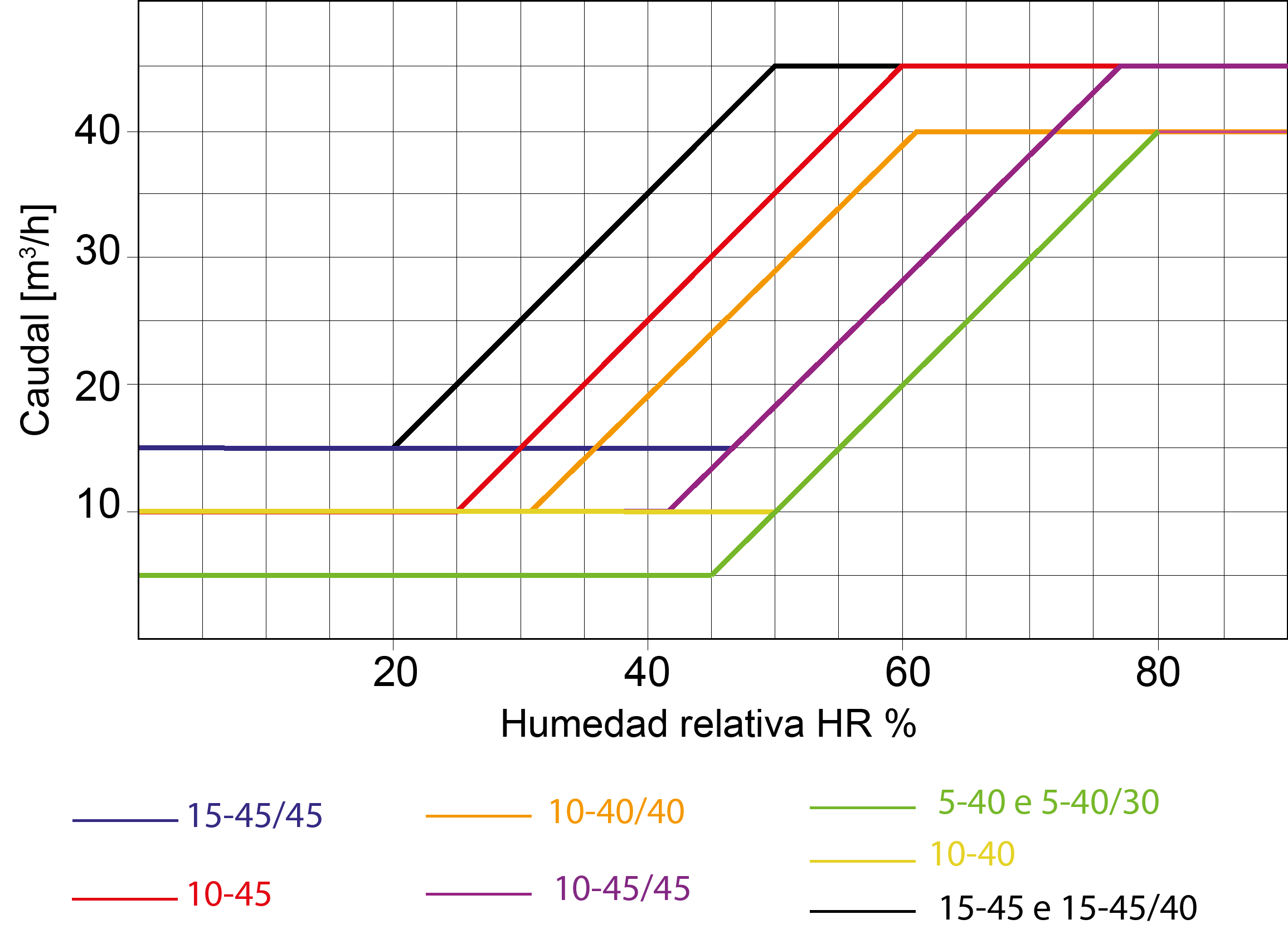

RENDIMIENTO AERÓLICO
A 80 Pa
CLASIFICACIÓN
- Norma NF 205: ventilación mecánica controlada.
- Norma NF E 51-713: componentes de ventilación mecánica controlada.

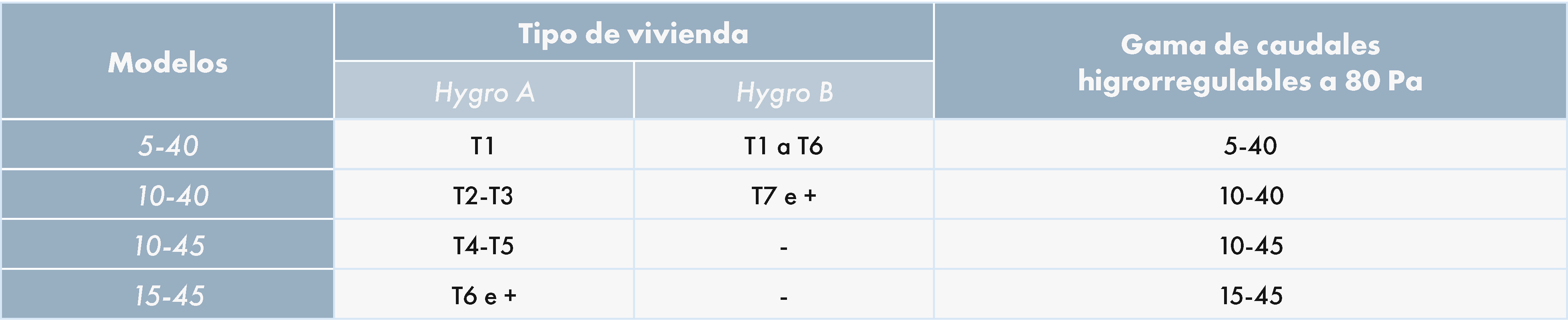

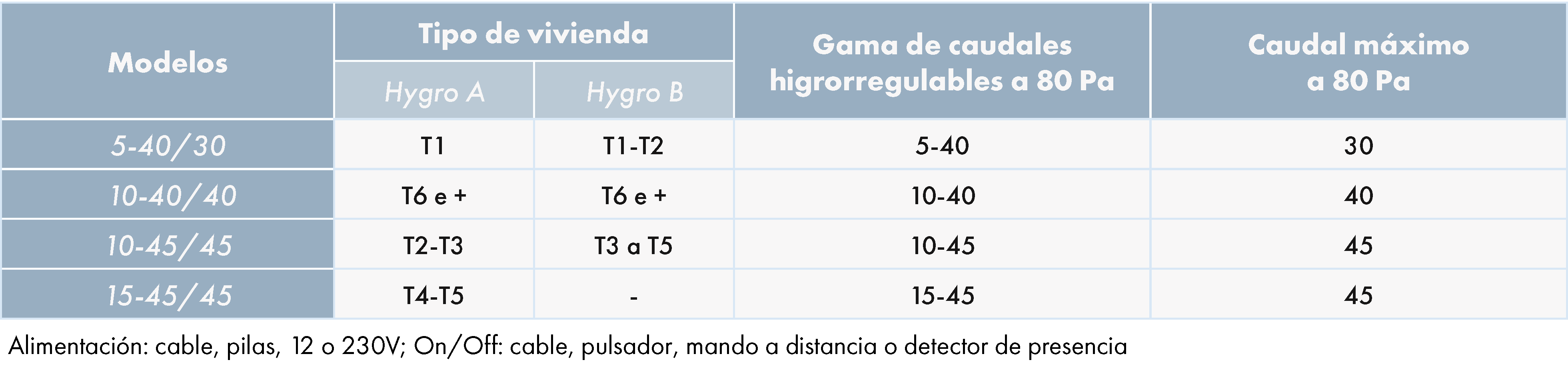

TAMAÑO
Alizé Hygro Salle de Bain sin WC común
Alizé Hygro Salle de Bain con WC comunitario

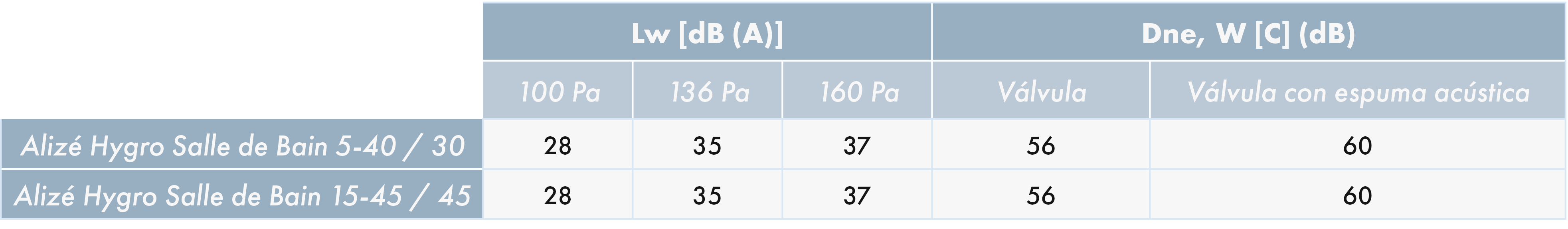

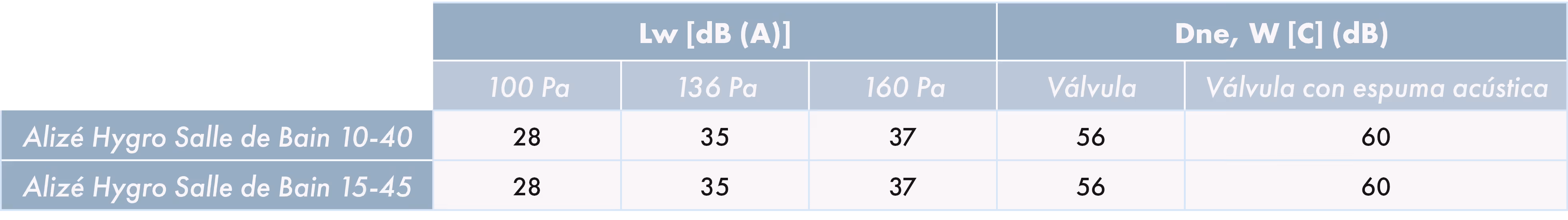

CARACTERÍSTICAS ACÚSTICAS
Alizé Hygro Salle de Bain sin WC integrado
Alizé Hygro Salle de Bain con WC integrado
Las válvulas se caracterizan por:
- Un nivel de potencia sonora Lw (medido por una apertura de compuerta correspondiente a la tasa de humedad relativa máxima o a la extracción permanente caudal para la válvula Alizé Tempo).
- Aislamiento acústico normalizado Dne, W (C) medido según las especificaciones de la norma EN 13141-2.

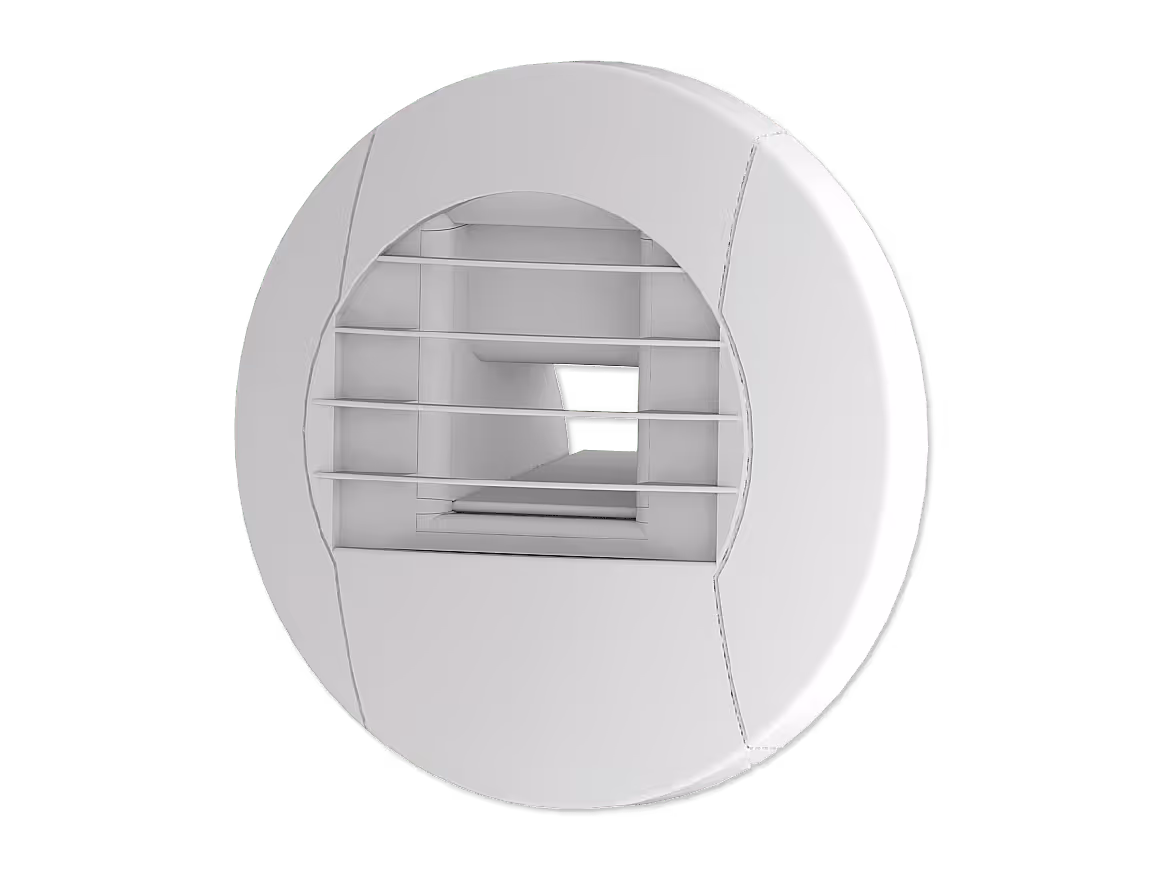

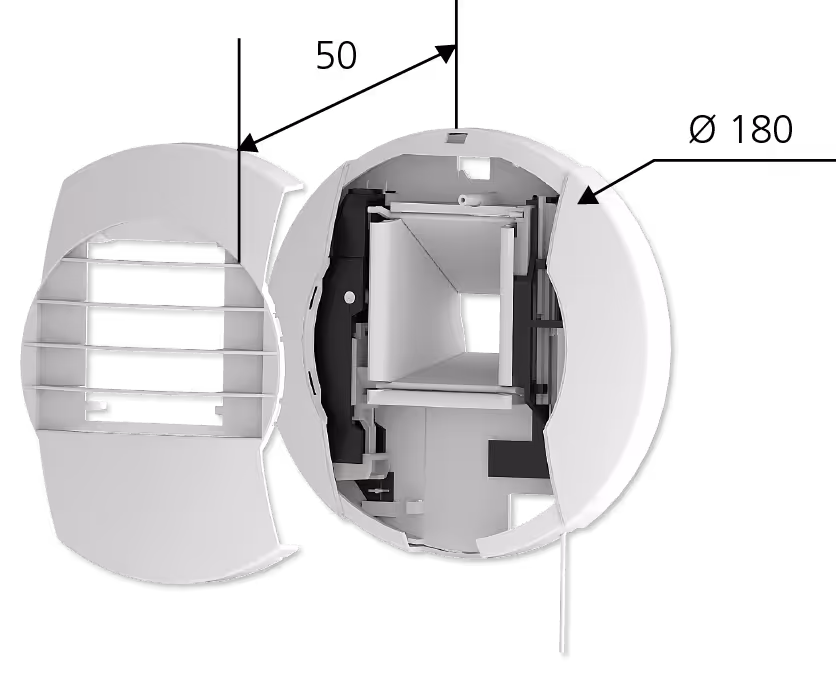

MODELO BASE
Principio de funcionamiento:
- Caudal con regulación higrométrica.
Instalación:
- Conexión de la válvula mediante racor en el conducto de metal 125 mm.
- Mantenimiento de estanqueidad mediante una articulación.
- Atornille la válvula a pared o techo a través del orificio de la placa portadora.

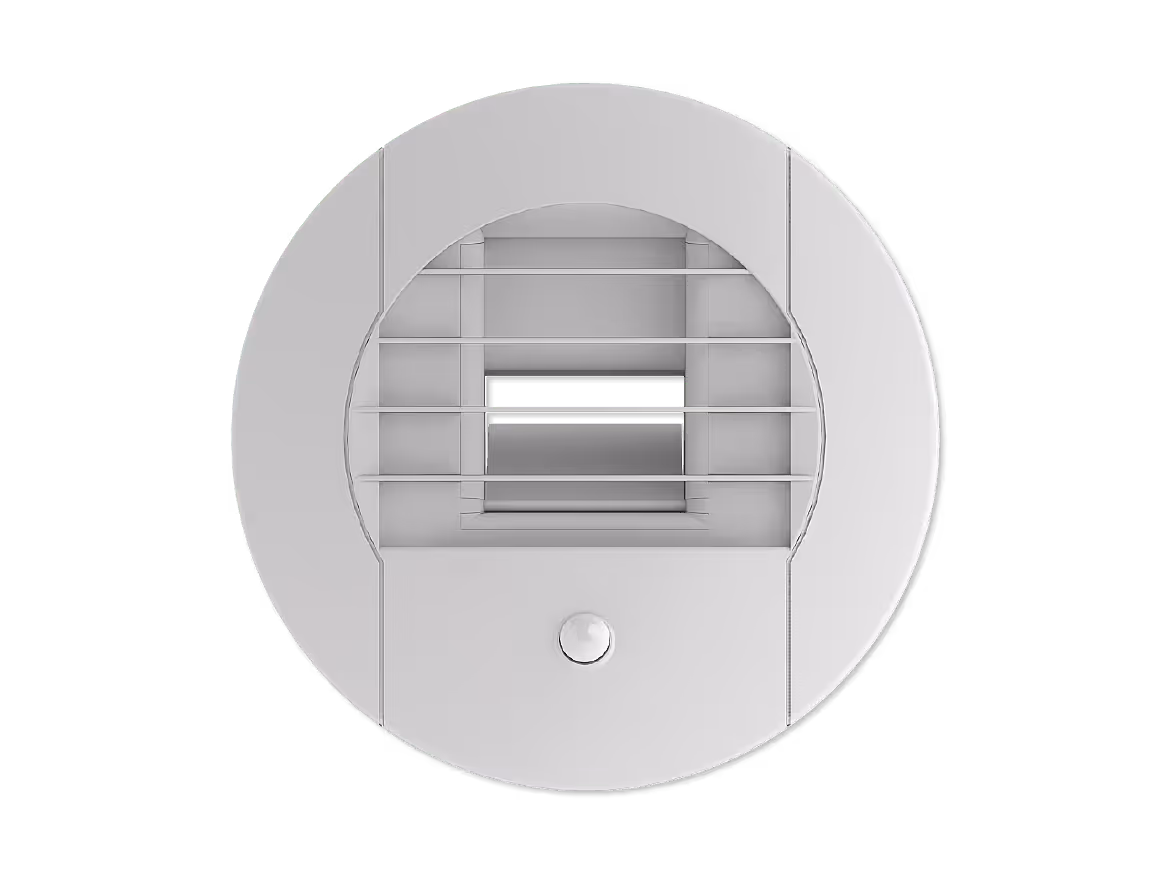

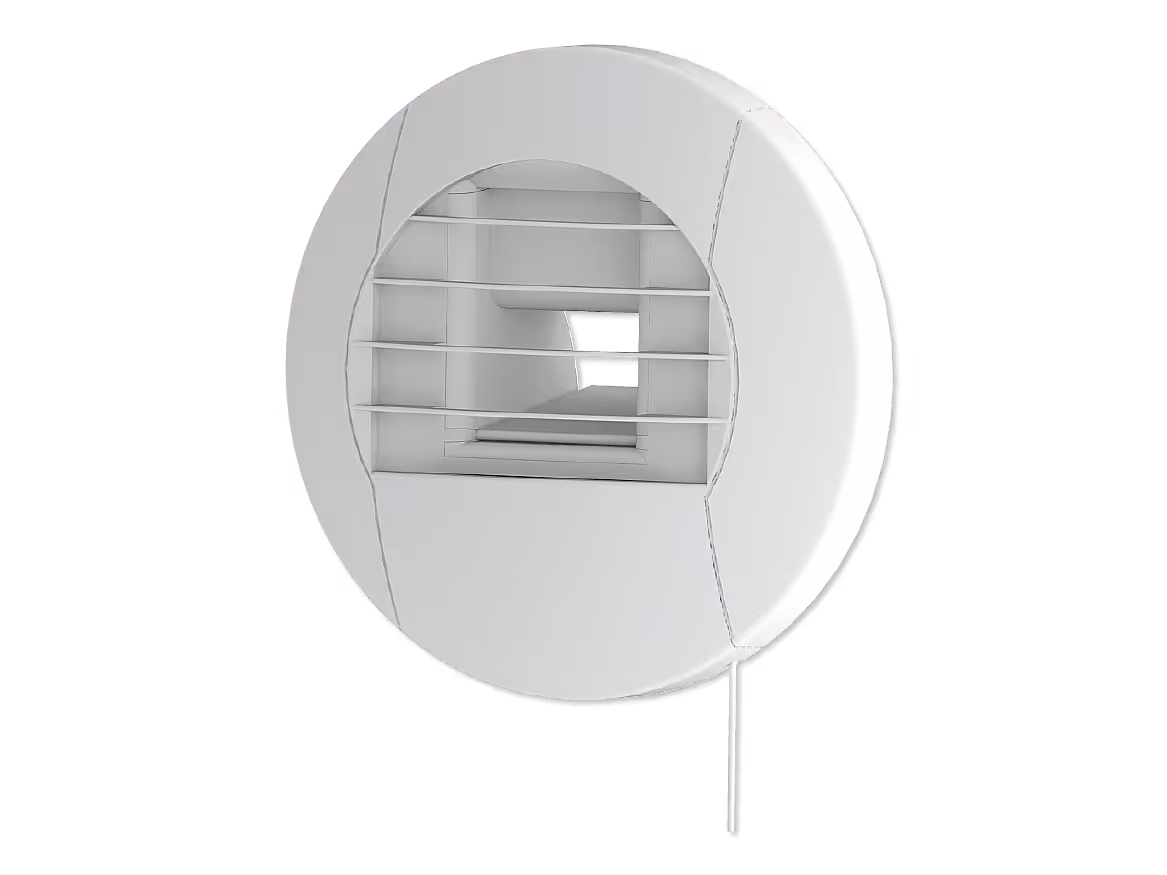

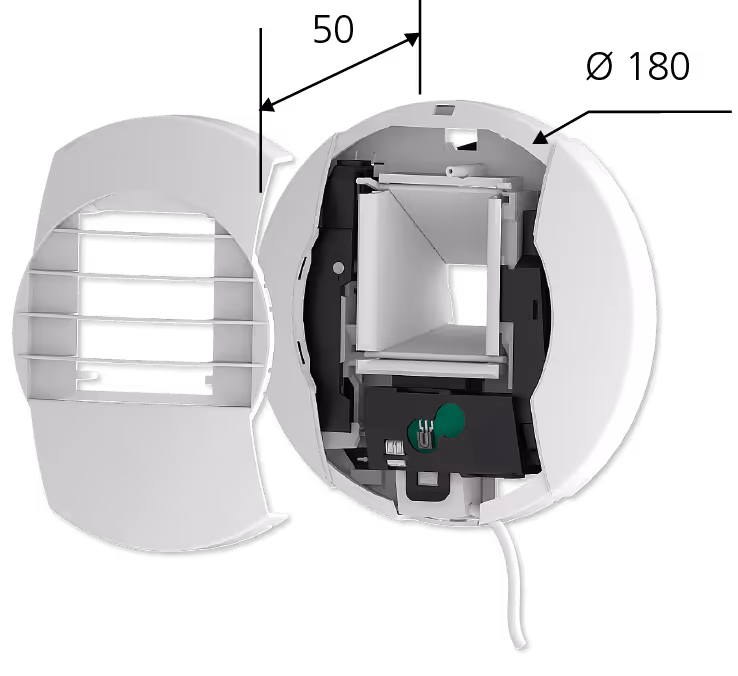

MODELO DE BOTÓN
Principio de funcionamiento:
- Caudal con regulación higrométrica.
- El paso a caudal extracción complementaria se realiza a través de un cordón.
- Temporizador de 30 minutos.
Instalación:
- En techo - utilice un accesorio de placo o placa pasante; aplique un accesorio en ángulo para permitir la manipulación del cable.

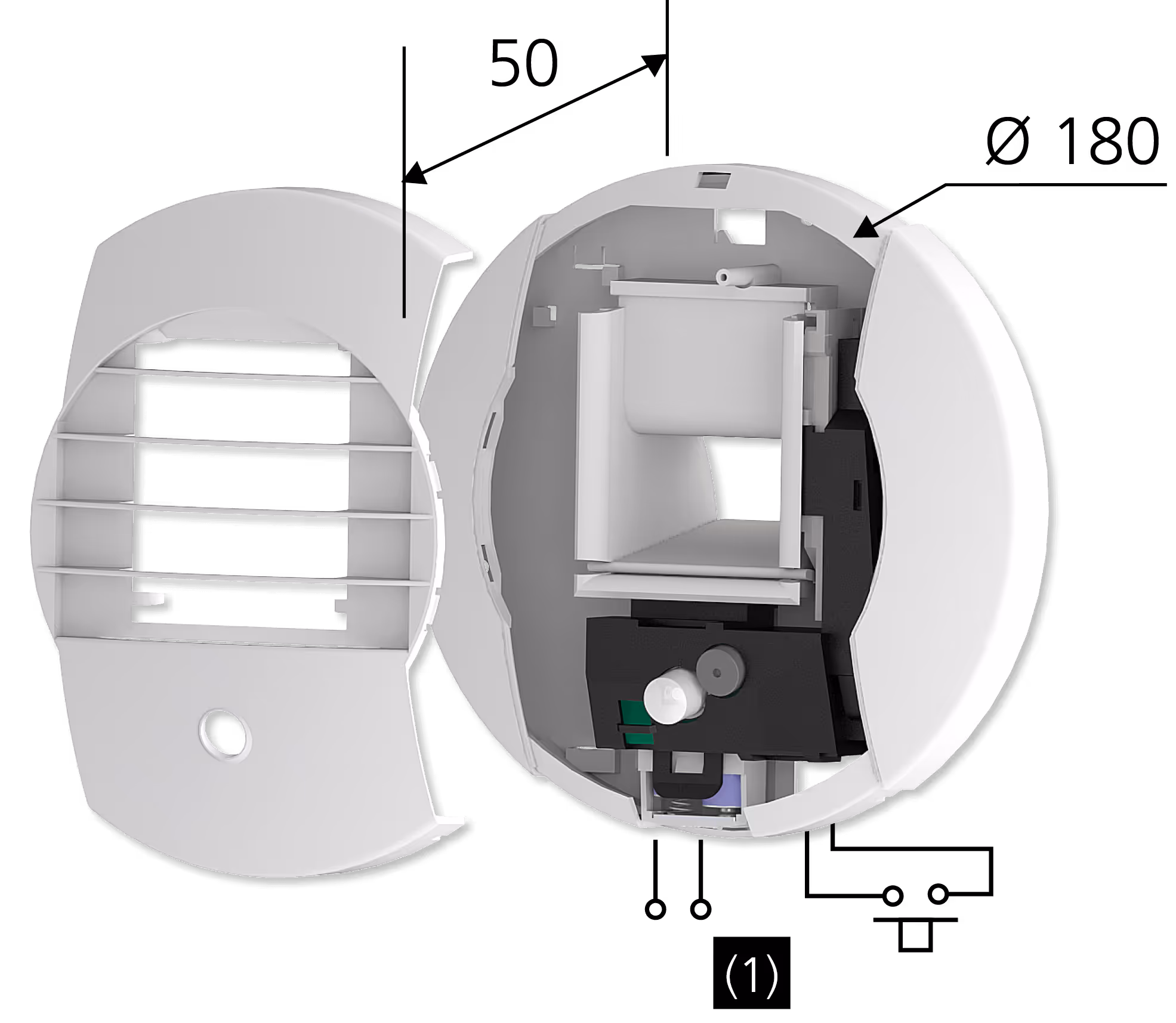

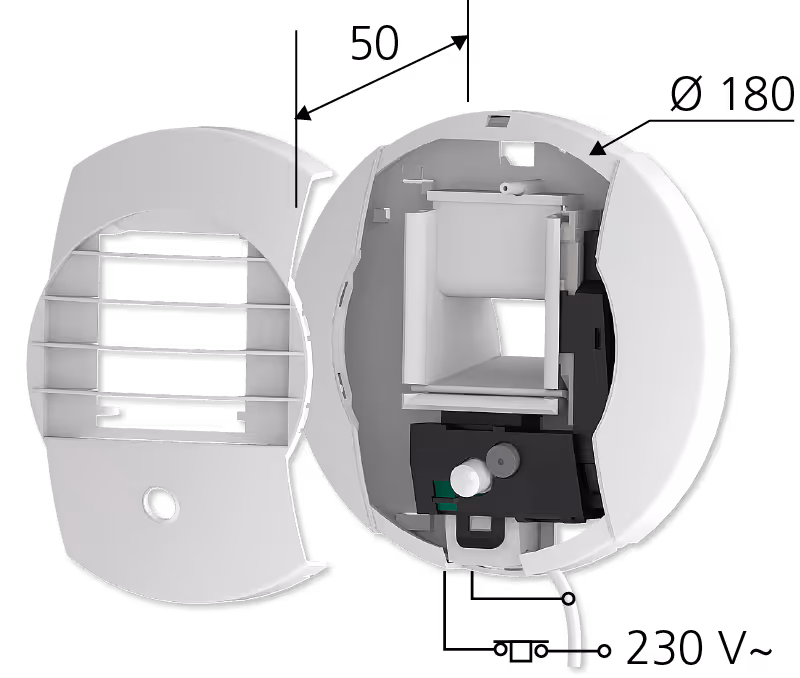

MODELO CON DETECCIÓN DE PRESENCIA
Principio de funcionamiento:
- Caudal con regulación higrométrica.
- El paso a caudal máxima extracción se realiza a través de un cordón.
- Temporizador de 30 minutos.
Enlace eléctrica:
- 3 opciones - conexión eléctrica 230 o 12 V; pilas 2 x 1,5 V tipo LR6 (no suministradas)
Instalación:
- Montaje en pared: sensor situado en la parte inferior de la válvula.
- Montaje en techo: sensor colocado hacia el centro de la habitación.
- La válvula debe conectarse al pulsador mediante un cable de 2 hilos (2 x 1,5 mm²).
- Después de retirar la rejilla y su soporte, introduzca las pilas en el compartimento previsto para ello.
- Cuando se enciende por primera vez, la válvula de extracción debe abrirse y cerrarse cíclicamente.
- Comprueba el desgaste de las pilas.
- Cuando la válvula ya no se abre correctamente, hay que cambiar las pilas.
- Es obligatorio atornillar la válvula a pared o techo a través del orificio de la placa de soporte.
Placa de renovación
La placa de renovación (2) provista de dos clips 3 de 75 mm de ancho se instala una vez finalizados los trabajos en dimensiones (ancho x alto) de 80 x 170 a 110 x 245 mm.
Para dimensiones superiores a 110 mm de ancho se necesitan clips (3) más grandes (a definir en el pedido). Se entrega sin marco.
Coloque la placa (2) contra pared introduciendo los ganchos en el interior de la hornacina. Apriete moderadamente el tornillo.
Su estanqueidad se fija mediante una junta de espuma en la placa. La válvula de extracción Alizé (1) puede colocarse en un marco de Ø 99, 102, 110, 116, 120 y 125 mm.
Para válvulas Alizé Hygro, póngase en contacto con nosotros.
Adaptación de una placa de 3 ganchos
Fabricado en poliestireno.
Instalación directa en la válvula de extracción.
2 modelos disponibles: 125 y 125/80 mm.
Adaptación del cruce de pared
Construcción de poliestireno.
Se instala directamente en la válvula de extracción.
Ø 125 mm.
Silenciador acústico
Silenciador acústica: carcasa de plástico con junta de cepillo y espuma de melamina (1).
conducto Se encaja inmediatamente detrás de la válvula de extracción.
Piezas angulares
Para válvulas con cordón de instalación en techo.
Lotes de 10 unidades.
Espuma acústica
Alizé Hygro + pieza de apoyo.
