Ventajas
Acumula las funciones de rejilla exterior antilluvia y de atenuador acústico.
Diseño estético: aletas redondeadas.
Gama
Estándar Atson®:
- De espesor simple o doble.
- Acero galvanizado, aluminio en bruto o aluminio anodizado natural.
- Tamaño mínimo de 450 mm de altura.
- Escalón de 150 mm de altura.
- Opción no acústica.
Atson® Modular:
- 2 kits de ensamblaje para dimensiones de hasta 1800 x 1800 mm.
Denominación
Aplicación / Utilización
- Introducción de aire nuevo y rechazo del aire contaminado con reducción del ruido y protección contra la intemperie de la red conductos .
- Las rejillas no acústico conserva la misma estética que las rejillas acústicas.
Construcción / Composición
- Estructura exterior de acero galvanizado, aluminio en bruto o aluminio anodizado natural.
- Aletas acústicas recubiertas de lana de roca no degradable y protegidas por una malla.
- Sistema antigoteo que impide la entrada de agua de lluvia en la red conductos.
- Las rejillas de doble espesor se fabrican ensamblando dos rejillas simples del mismo material (aletas en forma de V).
Opciones
- Pintura, anodizado con color.
- Instalación sencilla.
- Marco cubrejuntas del mismo material que rejilla.
- Rejilla no acústica sin lana de roca, red antipájaros.
Embalaje
- Se vende por unidad, en palé, producto protegido por película de plástico.
- Los rejillas en aluminio bruto o anodizado están recubiertas de una película protectora.
- No deben almacenarse a la luz directa del sol.
DIMENSIONES Y PESOS
- Las dimensiones nominales (L x H) de la rejilla corresponden a las dimensiones de la abertura que debe realizarse in situ.
- (L - 14 mm) x (H - 14 mm) son las dimensiones reales de rejilla.
LÍMITES DE UTILIZACIÓN
- Pérdida de las características anti lluvia con una velocidad del aire superior a 3 m/s.
CARACTERÍSTICAS TÉCNICAS

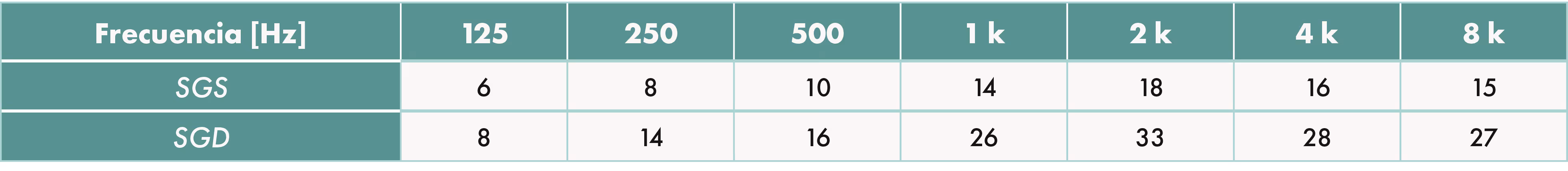

Atenuación acústica [dB]
ATSON® MODULAR
Construcción de rejillas a medida a partir de varios módulos estándar

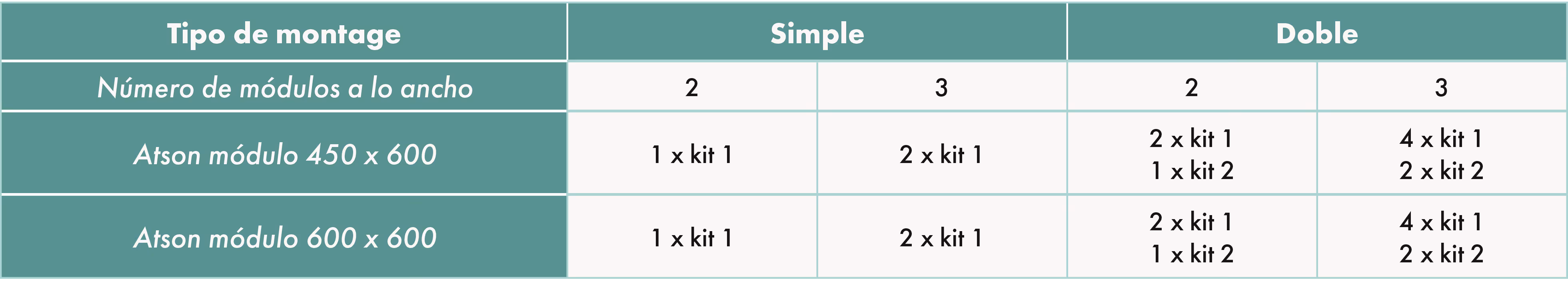

Selección de kits de ensamblaje para su instalación:
Composición de los kits de ensamblaje:
- Kit 1: 2 perfiles de ensamblaje; Kit 2: 4 perfiles de ensamblaje
- Para superponer 2 ó 3 conjuntos (altura 1200 ó 1800 mm), suministrar kits 2 x 1, cualquiera que sea la anchura.
Ejemplos de ensamblaje
Montaje sencillo
- 4 módulos 450 x 600 mm, dimensiones totales 900 x 1200 mm (L x H)
Doble montaje
- 6 módulos 450 x 600 mm, dimensiones totales 1350 x 600 mm (L x H)
DATOS
- Caudal: 8300 m³/h, o 2.306 m³/s.
- Dimensiones deseadas de rejilla: 1500 x 1000 mm.
SELECCIÓN
La superficie frontal: S = (1500 - 35) x (1000 - 215).
En metros cuadrados: (1,5 - 0,035) x (1 - 0,215) = 1,15 m².
- Q = V x S, es decir, V = 2,306 / 1,15 = 2.
- El resultado final es de 2 m/s.
- Assim sendo, a grelha não perde as suas características anti chuva já que V < 3 m/s.

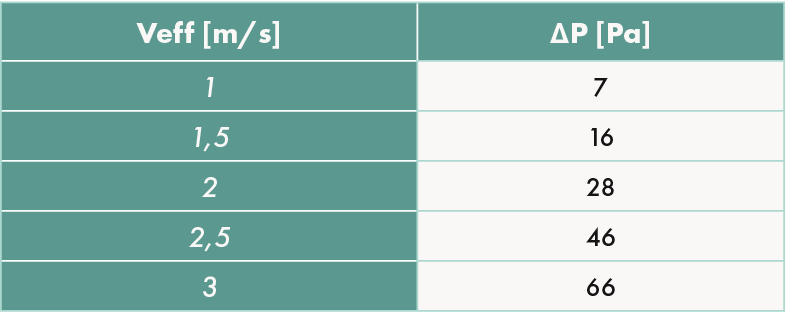

- La siguiente tabla muestra que la rejilla tendrá 28 Pa de pérdida de carga.
Fórmula para el cálculo de la sección libre:
- 40 x (H - 300) / H
Datos de pérdida de carga de un rejilla sencillo:
Pérdida de carga de una doble rejilla = 2,1 x pérdida de carga de una única rejilla .
Red antipájaros
Red galvanizada con malla de 12,5 x 12,5 mm fijada a la parte posterior de rejilla.
Marco instalación
Para cubrir las juntas.
Dimensión cubrejuntas = dimensión rejilla.
Cubre la junta entre la rejilla y el concreto.
