Ventajas
Sistema VCC - Control de creación de vórtices.
Mayor empuje.
Menor número de ventiladores.
Reducción de área humos.
Menor consumo de energía.
Menor ruido.
Gama
- Gama compuesta por 4 modelos: Ø 315 mm, Ø 355 mm, Ø 400 mm y Ø 400 mm MAX.
Motores:
- 2 velocidades: 2/4 polos, 400 V - 50 Hz.
Denominación
Aplicación / Utilización
- Se utiliza en aparcamientos subterráneos o semisubterráneos para canalizar los humos en caso de incendio, compartimentación virtual y dilución de contaminantes.
Construcción / Composición
- Los ventiladores tienen una carcasa de forma circular / octogonal de chapa galvanizada.
- Constan de dos silenciadores, uno aguas arriba y otro aguas abajo.
- El Silenciador constará de una carcasa exterior de chapa de acero galvanizado, aislamiento acústico con resistencia al fuego A2 y revestimiento carcasa interior de chapa perforada para altas velocidades.
- Equipado con soportes de fijación a techo.
- El interruptor de desconexión local On-Off garantiza el correcto funcionamiento del ventilador incluso en una situación de emergencia y una mayor seguridad durante las operaciones de mantenimiento o inspección.
- Sistema integrado VCC - Control de creación de vórtices, con álabes guía aguas abajo de las hélices.
- Cubo del motor rediseñado para mejorar el comportamiento dinámico.
- Los ventiladores disponen de conos de aspiración con rejilla de protección, lo que mejora el rendimiento de los ventiladores e impide la entrada de cuerpos extraños.
- En la descarga estarán equipados con deflectores horizontales o rejilla para su protección.
- Las palas del ventilador están fabricadas en aleación aluminio con un perfil aerodinámico equilibrado tanto estática como dinámicamente (según la norma ISO 1940 1986 Clase QG 6.3) y sometidas a un control de calidad mediante rayos X en su totalidad.
- Se acoplan directamente a motores eléctricos trifásicos, aislados según la clase F, con índice de protección IP 55 y con rodamientos lubricados con grasa resistente a altas temperaturas.
- Estos son acuerdo con BS5000 Pt99 y IEC 34-1 O.
- Las prestaciones aerodinámicas de los ventiladores de rodete cumplen la última norma internacional ISO 5801, clase D.
Opciones
Embalaje
- Vendido por unidad.

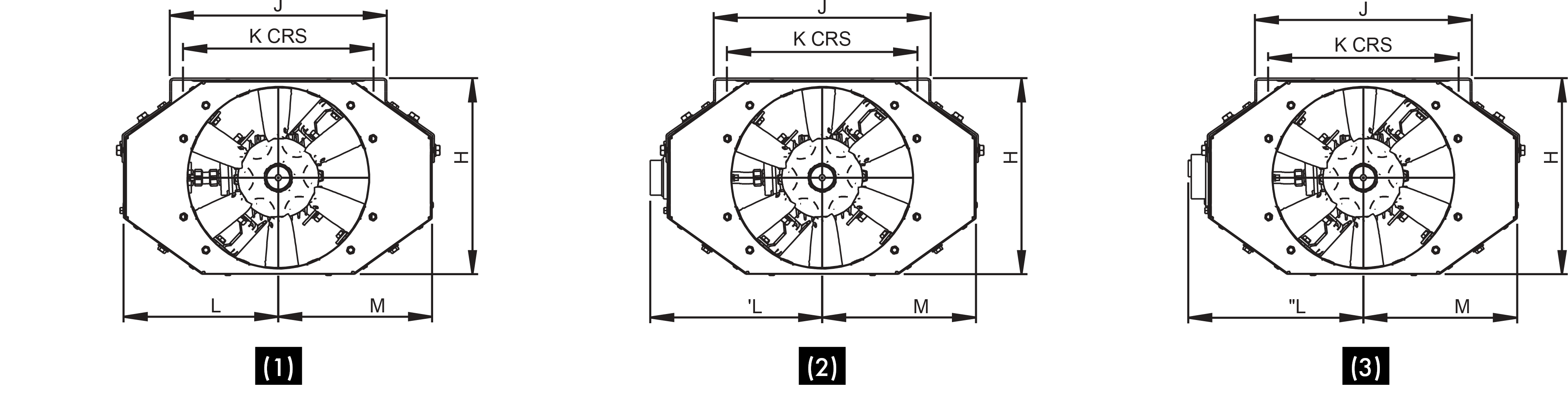

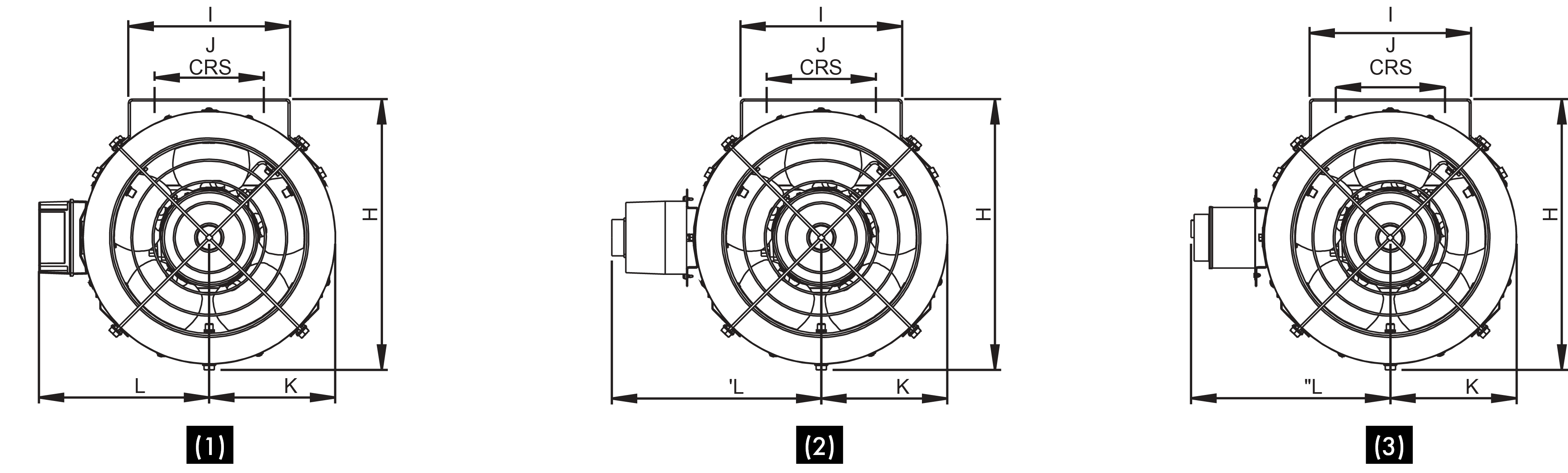

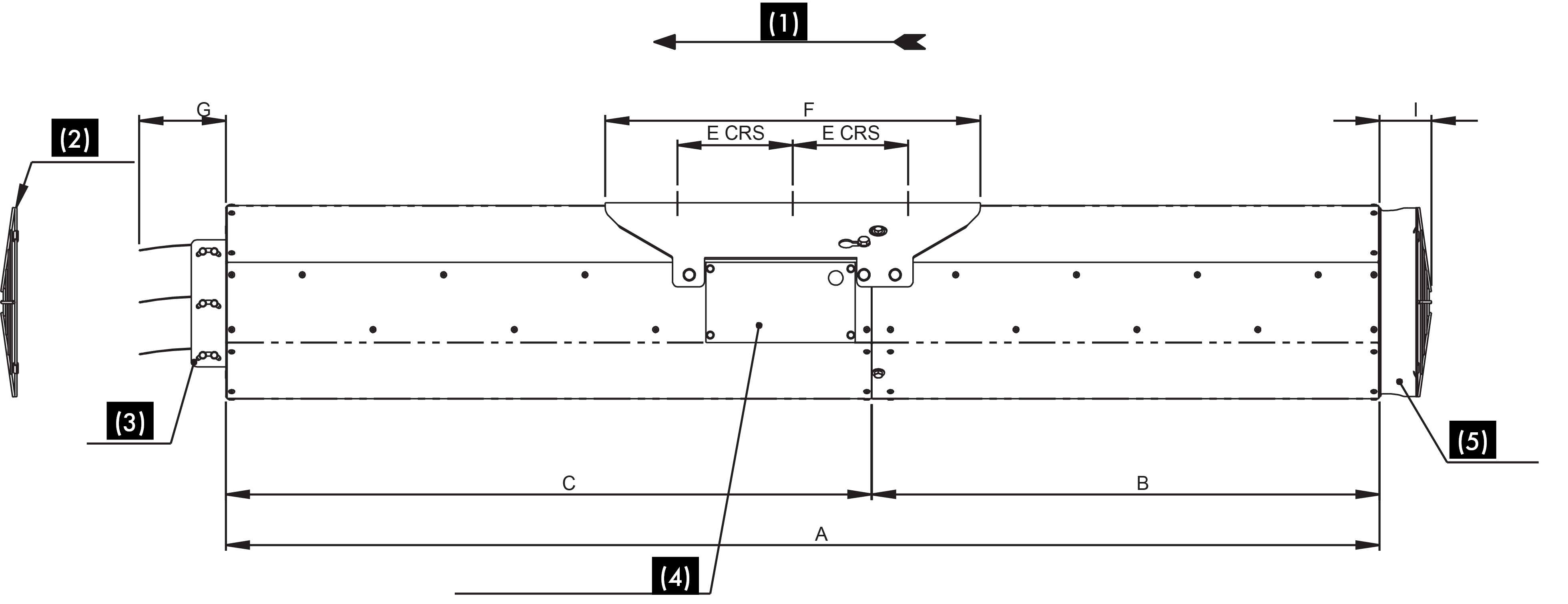

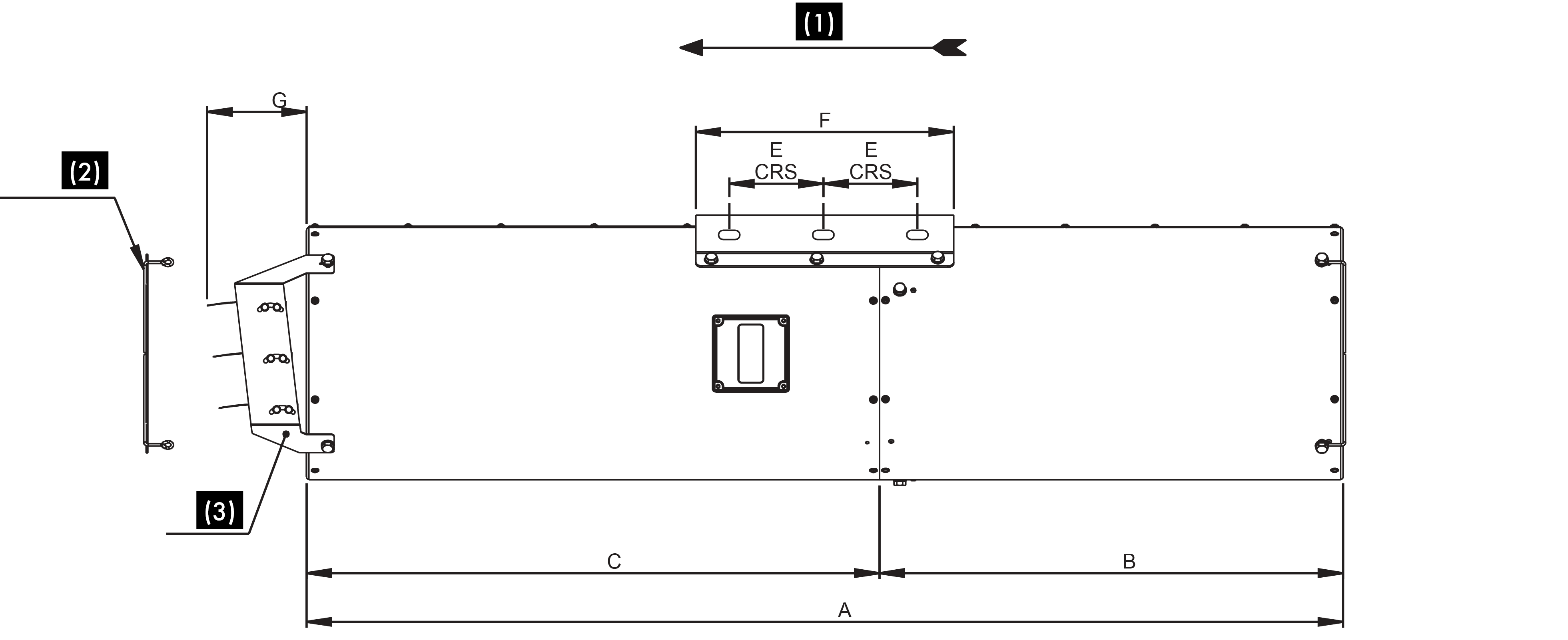

DIMENSIONES Y PESOS
Axalu® TRe Slim-Line

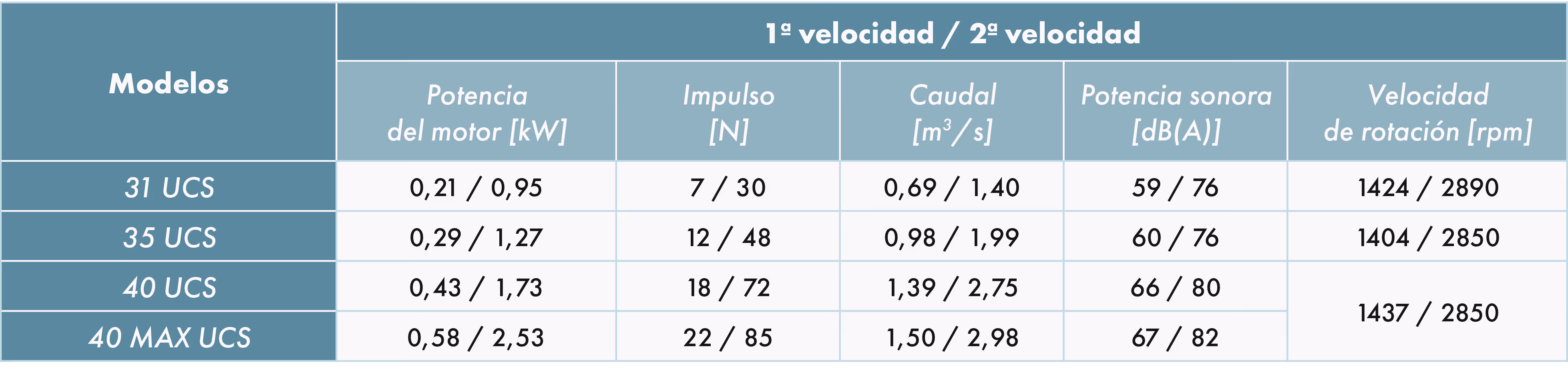

Características técnicas
Axalu® TRe Octagonal

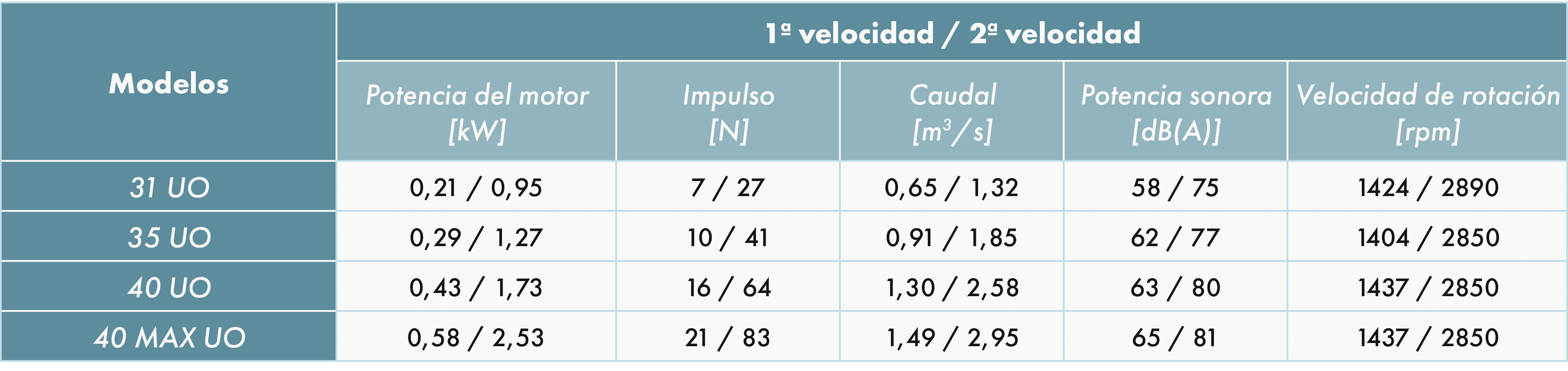

Características técnicas
