BCA

soportes antivibratorios de goma

Esto es un texto dentro de un bloque div.

Ventajas

Evita la transmisión de vibraciones a la estructura del edificio.
Adecuado para máquinas con altas velocidades de rotación y que provocan un ruido continuo.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA
  • Gama de 17 modelos según las cargas estáticas unitarias admisibles: de 6 a 1200 kg.

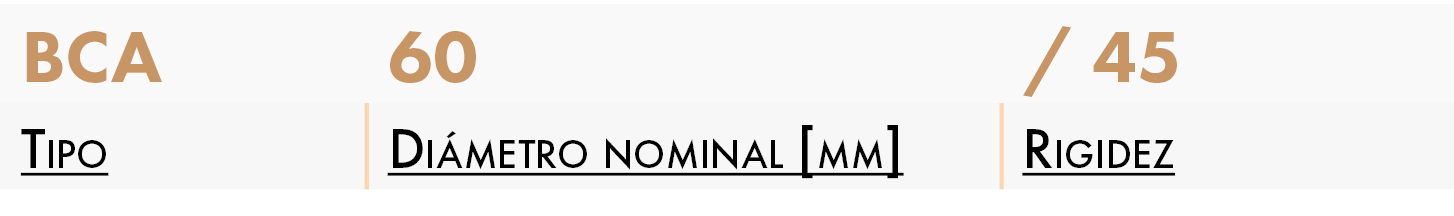

DENOMINACIÓN
APLICACIÓN / USO
  • Reducción del efecto de las vibraciones laterales y verticales de los motores o máquinas rotativas.
  • Para motores con más de 2 velocidades y velocidad de giro entre 1000 y 5000 tr/mn.
CONSTRUCCIÓN / COMPOSICIÓN
  • Hilo metálico.
  • Parte absorbente de caucho natural.
  • Base preperforada para la fijación al suelo.
OPCIONES
EMBALAJE
  • Se venden en juegos de 4 soportes.

DIMENSIONES

DIMENSIONES

LÍMITES DE UTILIZACIÓN

  • Velocidad de la máquina: 5000 tr/mn.

SELECCIÓN

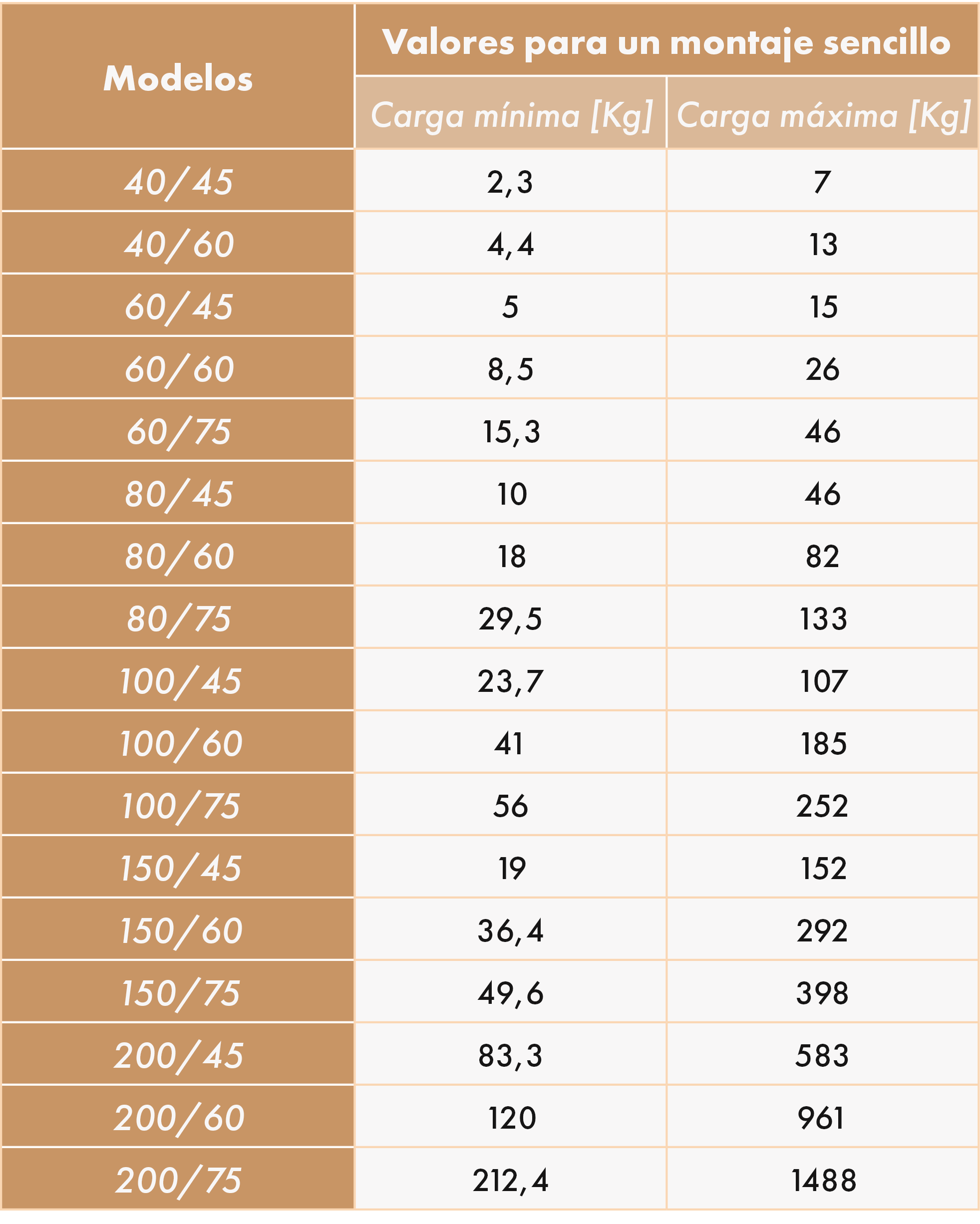

CARGAS ADMISIBLES POR SOPORTE

INSTALACIÓN

MONTAJE TRADICIONAL

DOBLE MONTAJE

  • Se aconseja este tipo de montaje para duplicar el valor de deflexión y mejorar el aislamiento del edificio.

MONTAJE EN VENTILADORES AXIALES

Ventiladores axiales de 2 velocidades:

  • Es aconsejable utilizar de los soportes en doble montaje.

Ventiladores axiales de cuello corto:

  • Es aconsejable utilizar soportes que garanticen una buena distribución de las cargas sobre los soportes.
  • Estos absorben los movimientos del bastidor del ventilador causados por la fuerza de funcionamiento del mismo: la fuerza de par de arranque (figura 1).
  • Ventiladores axiales montados verticalmente:
  • Los soportes no están preparados para trabajar a tracción o cizallamiento, sino a compresión (figura 2).

Los consejos de utilización para ventiladores axiales (con la excepción de los ventiladores de una sola velocidad) también se aplican a los soportes de muelle.
