Ventajas
Utilización en impulsión o retorno.
Montaje directo posible en conductos.
Combinación posible con caudal Regulador RAD Régul'Air® 2.
Gama
- Disponible en 2 diámetros: Ø 80 y Ø 125 mm.
- En poliestireno blanco equivalente al RAL 9010.
Denominación
Aplicación / Utilización
- Instalación en edificios residenciales o de servicios.
- Válvulas ajustables impulsión o de retorno para instalación en techo o pared.
- En Utilización en impulsión, los deflectores desmontables permiten canalizar el aire difusión .
- Atención: la válvula no debe estar totalmente tapada.

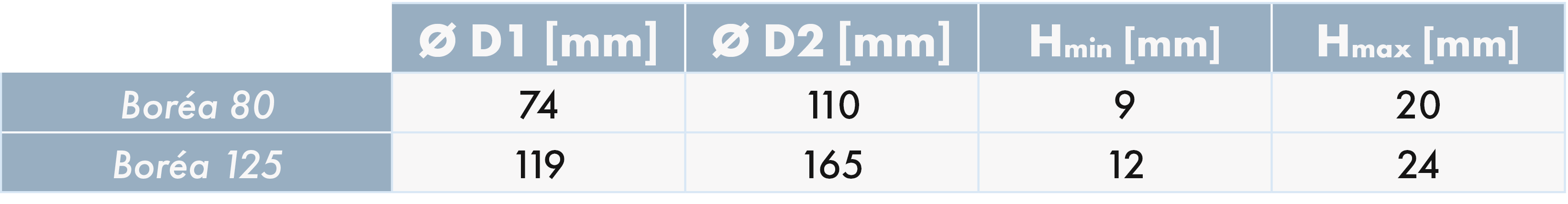

Construcción / Composición
- Las válvulas Bórea de poliestireno se componen de un cuerpo, un obturador central ajustable y rejilla un obturador central para permitir diferentes ajustes de caudal.
Opciones
Embalaje
- Vendido por unidad.

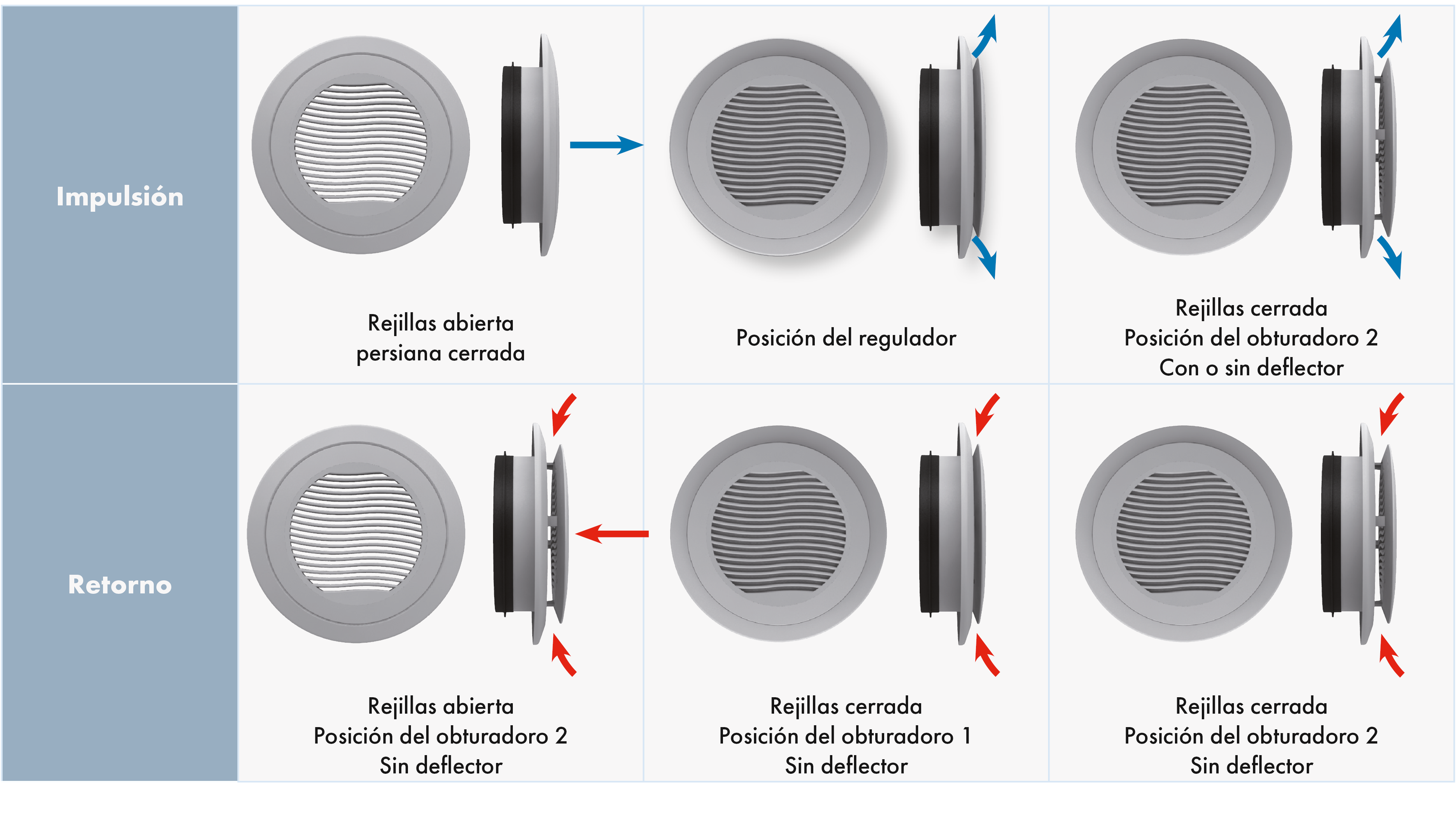

REGULACIÓN
- La válvula Boréa está equipada con deflectores desmontables que permiten canalizar el flujo de aire.
- Para Utilización en retorno o impulsión en 4 direcciones, deberá retirar los deflectores desmontables.

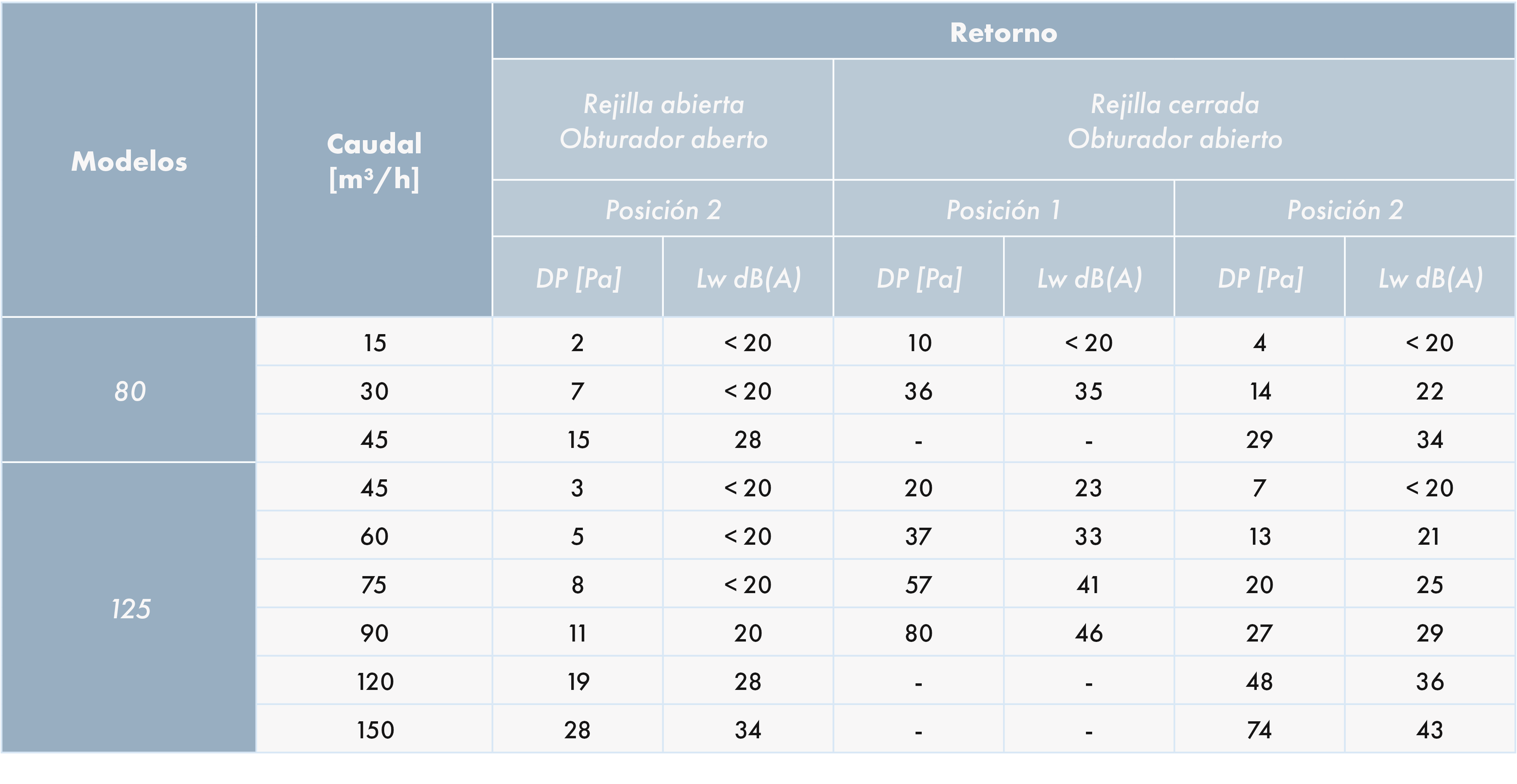

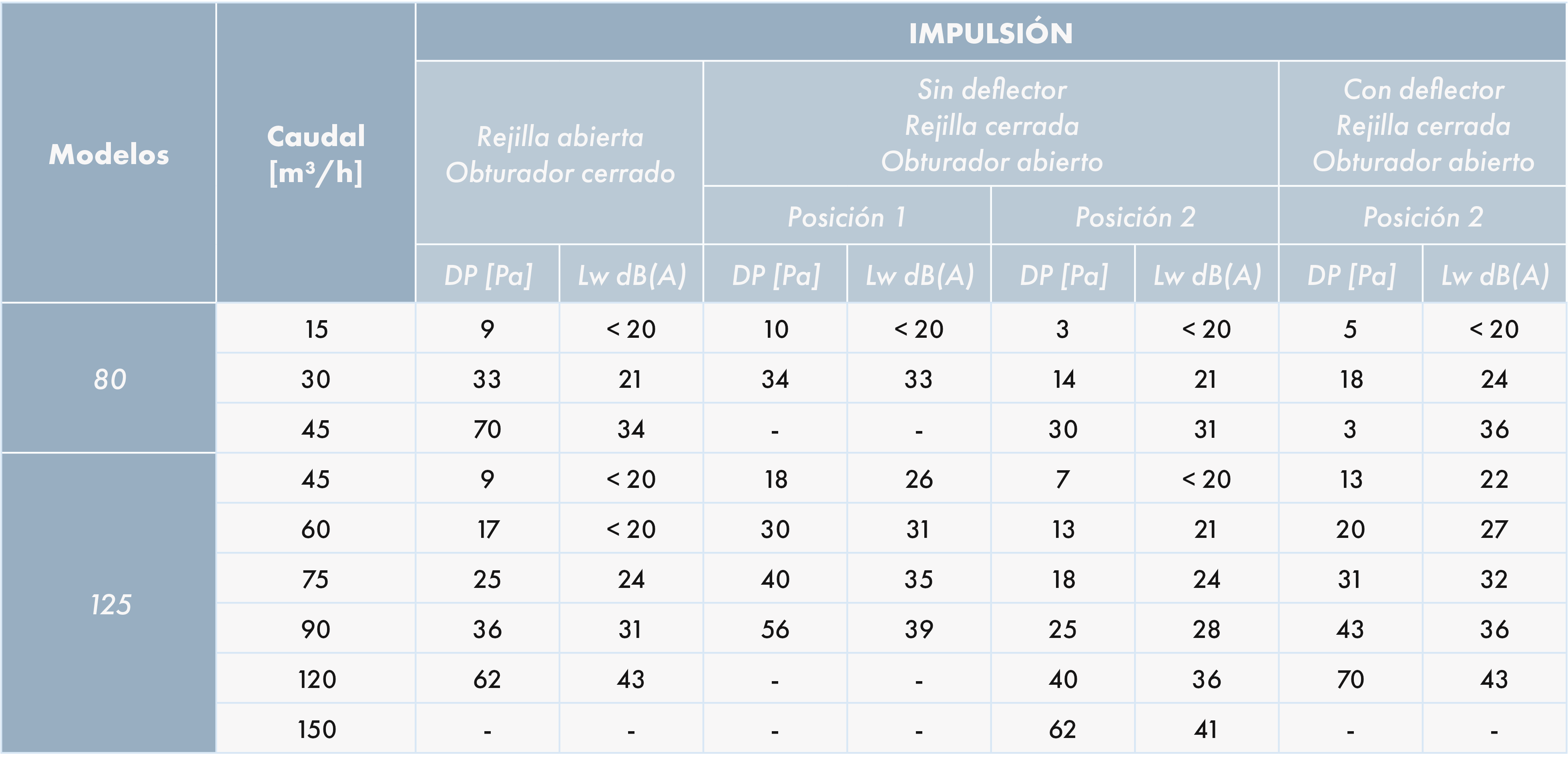

CARACTERÍSTICAS TÉCNICAS
MONTAJE DE TUBERÍAS
- Montaje con un simple clic en conducto. La junta garantiza tanto la fijación como estanqueidad.
MONTAJE EN ADAPTACIÓN PLACO
- Taladrar el techo por el diámetro nominal + 5 mm. El montaje se realiza girándolo hacia la izquierda.
- Se fija por rotación a la derecha.
- La estanqueidad entre el adaptador y conducto está garantizada por una junta. A continuación, monte la válvula Boréa sin junta en la placa adaptadora.
MONTAJE CON REGULADOR DE CAUDAL RAD RÉGUL'AIR® 2
- El regulador caudal RAD Régul'Air® 2 (Ø 80 mm o Ø 125 mm) se encaja simplemente en el interior de conducto.
- En impulsión, debe respetarse la distancia mínima entre la válvula Boréa y el RAD Régul'Air® 2: al menos 3 diámetros.
- En el retorno, debe respetarse la distancia mínima entre la válvula Boréa y el RAD Régul'Air® 2: al menos 1 diámetro.
BORÉA CON REGULADOR RAD RÉGUL'AIR® 2
Impulsión: pared y techo
BORÉA CON REGULADOR RAD RÉGUL'AIR® 2
Extracción: pared y techo
