Ventajas
Unidad de perfil bajo para sala blanca: instalación sobre falso techo (altura inferior a 400 mm).
Ideal para renovación.
Caja con regulación automática.
Menor riesgo de contaminación gracias al mantenimiento de una presión suficiente.
Mantenimiento simplificado de los filtros a través de la boca de hombre.
Gama
3 modelos de módulos:
- 600 m³/h, 1200 m³/h y 2400 m³/h.
3 tipos de baterías:
- Eléctrica, calefacción por agua y refrigeración por agua.
Hasta 3 niveles de filtraje:
- 7 eficiencias posibles: G4, M5, M6, F7, F8, F9.
- Filtraje THE.
- Fijación de los filtros sin herramientas.
- Estanqueidad comprobada en laboratorio: L1 según 1886.

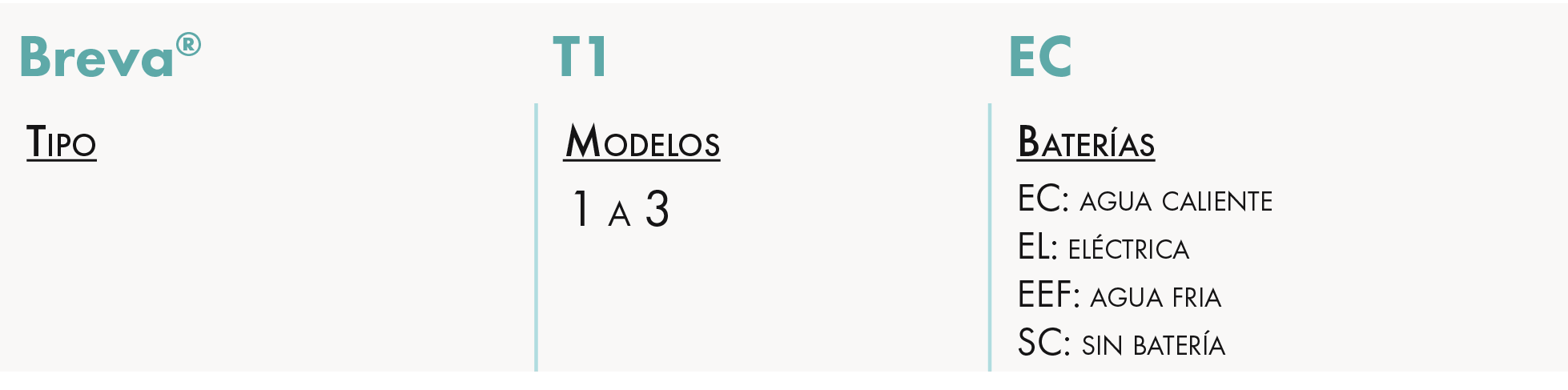

Denominación
Aplicación / Utilización
- Garantizar una sobrepresión de 15 Pa de los lugares de riesgo (salas ISO 8, Riesgo 2) en comparación con los lugares adyacentes.
- Suministro de aire reciclado "a nivel local" mediante una solución que integra las funciones de ventilación y filtraje.
Construcción / Composición
- Conjunto monobloc.
- Acero galvanizado, pintado en blanco RAL 9010.
- Estanqueidad L1 conforme a la norma EN 1886.
- Paneles de revestimiento doble aislados con lana mineral de 25 mm.
- Batería de refrigeración por agua, de calefacción por agua y eléctrica (opcional) o change-over a pedido.
- Ventilador EC de bajo consumo, 230 V / 400 V, 50 Hz.
Regulación:
- Presión diferencial constante (mantiene +15 Pa).
- Batería eléctrica, de calefacción por agua y de refrigeración por agua.
- Control de la obstrucción del filtro.
- Programación horaria.
Posibles configuraciones:
Opciones
Embalaje
- Vendido por unidad.
PRINCIPIO DE FUNCIONAMIENTO
- La unidad de perfil bajo de techo Breva® integra un nivel de filtraje THE (muy alto eficiencia) para su instalación en salas blancas y laboratorios.
- A través la regulación integrada, se puede utilizar con sobrepresión cuando la presión de la sala es insuficiente.
- La integración de baterías de calefacción o refrigeración permite tratar también la introducción de aire exterior para salas de hasta unos 100 m².
- Esta solución es ideal para salas con poco espacio disponible en el área técnica, ya que se integra fácilmente en el falso techo tanto de la propia sala como de las zonas de circulación.

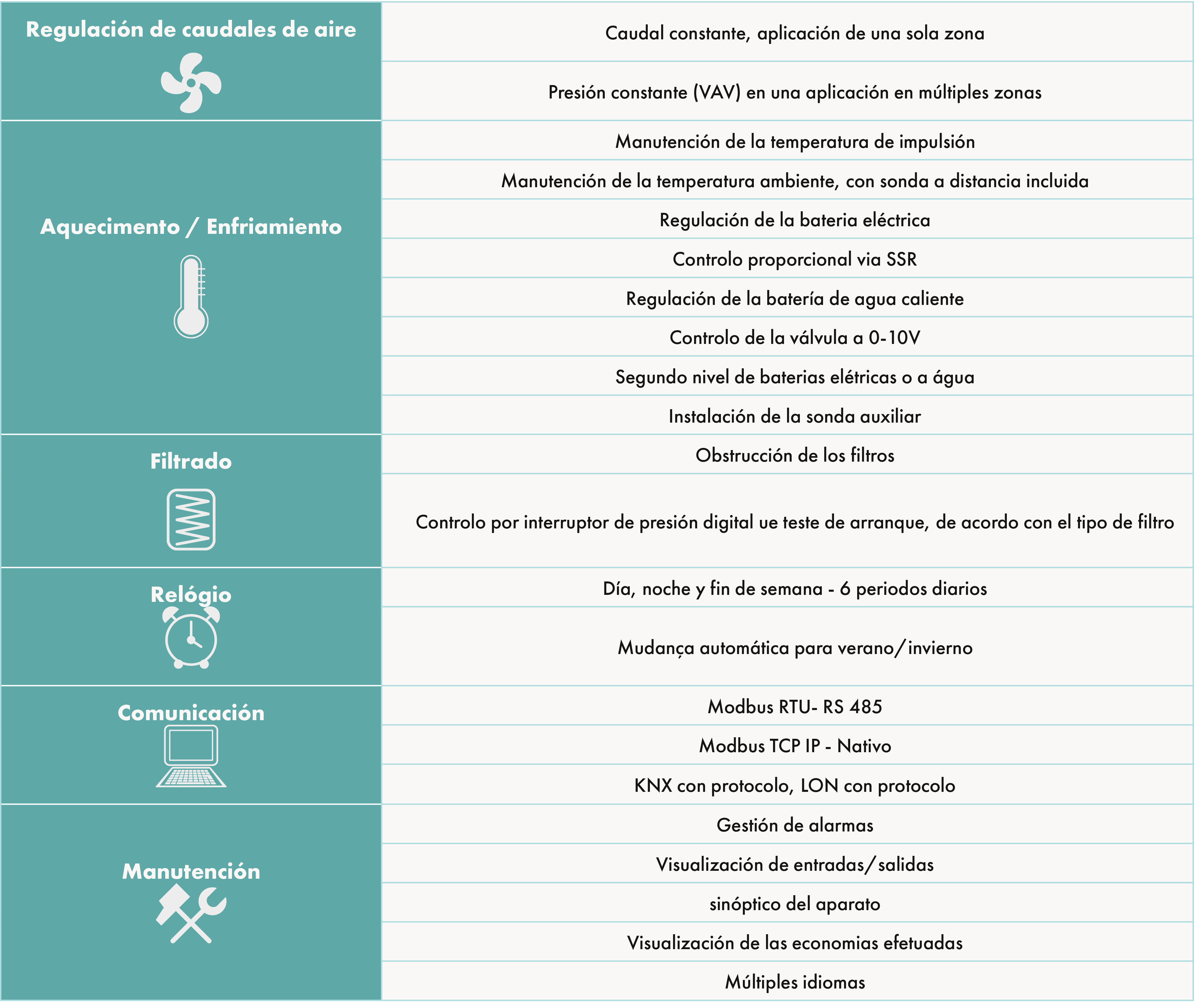

DESCRIPCIÓN DE LA REGULACIÓN
- La unidad se controla desde el mando a distancia y/o el sistema de supervisión del edificio.
Mando a distancia táctil a color:
- Permite configurar los parámetros de funcionamiento y visualizar las alarmas.
- El cable de conexión tendrá un máximo de 50 m, con una longitud estándar de 10 m.
Mando a distancia con pantalla táctil a color para el usuario final (opcional):
- Parametrización: entre 1 y 3 elementos accesibles: temperatura +/-, caudal, On/Off.
Producto Plug&Play con:
- Sondas de temperatura (caudal air, etc.).
- 1 transductor de presión para filtros.
- 2 transductores de presión para los modos de presión constante/constante caudal .

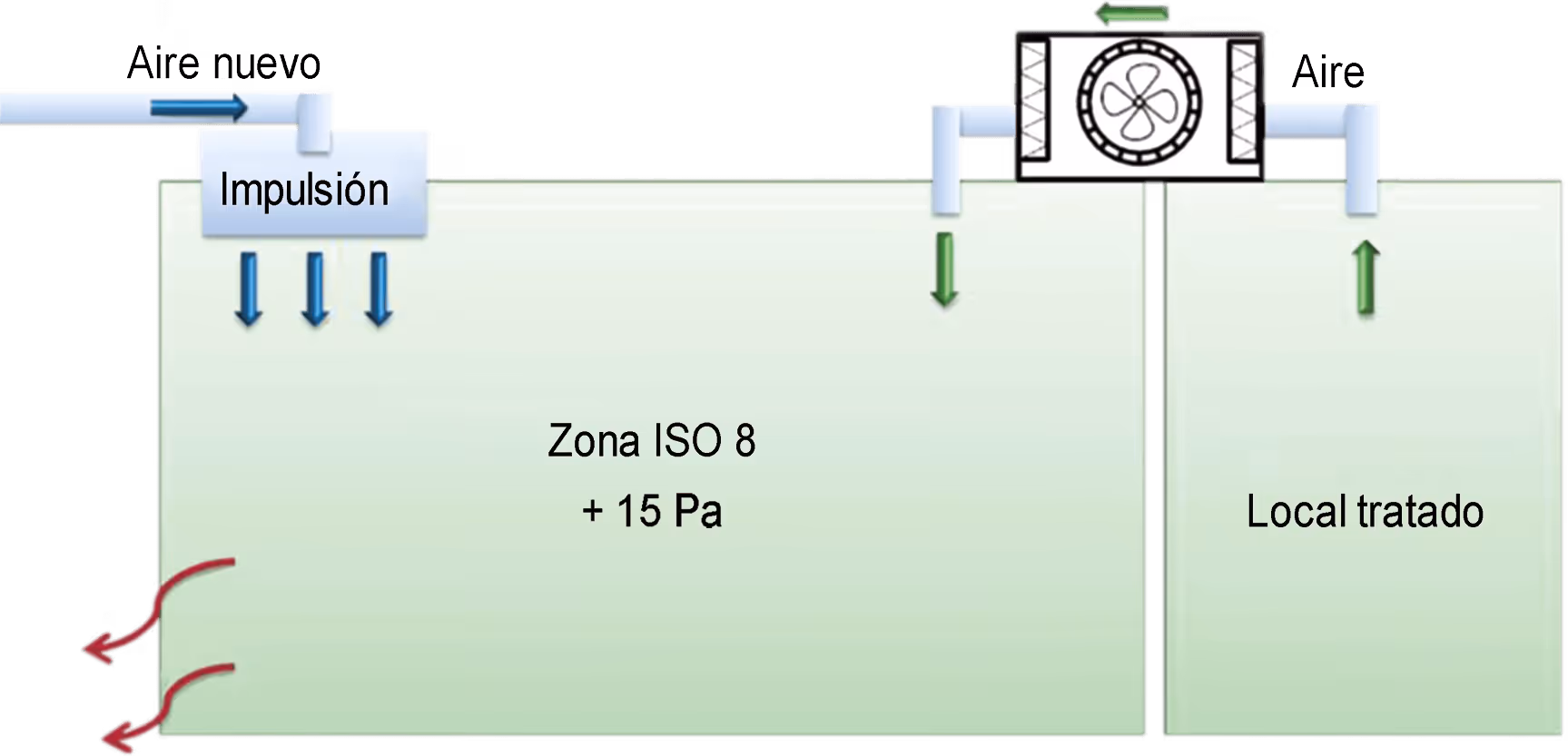

ESQUEMA DE PRINCIPIO

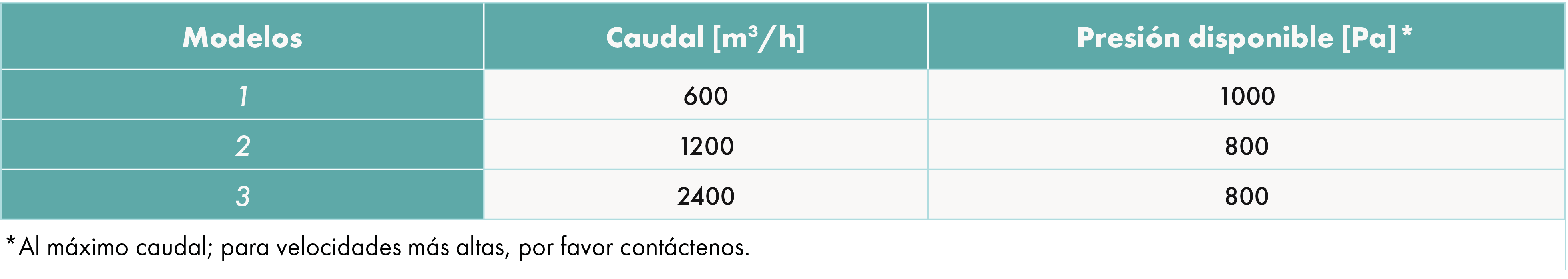

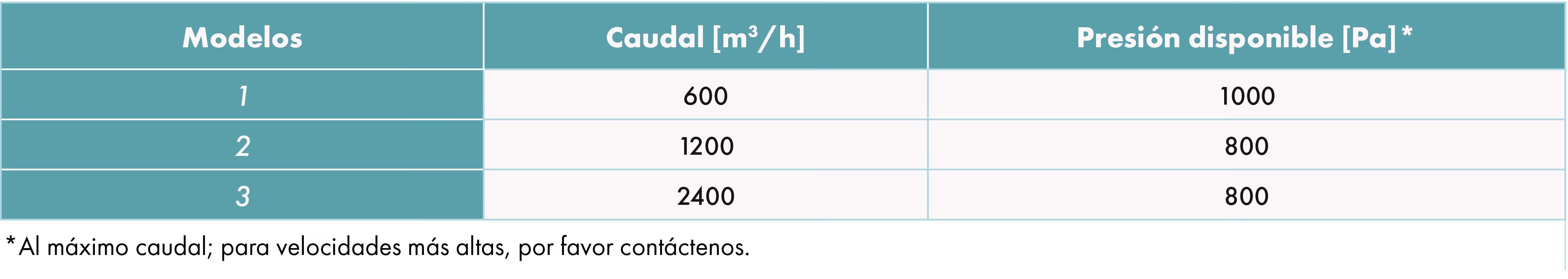

CARACTERÍSTICAS TÉCNICAS
CURVAS DE SELECCIÓN
Curvas del ventilador
Modelos 1 y 2
Modelo 3
Curvas de pérdida de carga
Modelo 1
Modelo 2
Modelo 3
