Ventajas
Estética cuidada.
Integración arquitectónica: sin rejilla; puede pintarse o revestirse.
Gran aislamiento térmico y acústico.
Elevada área útil.
Baja pérdida de carga .
Instalación simplificada.
Aprobado para conductos de extracción de humos de un solo compartimento (de acuerdo con EN 1366-9) y de varios compartimentos (de acuerdo con EN 1366-8).
Aprobado para varios tipos de conductos, incluidos los prefabricados de hormigón.
Excelente estanqueidad al aire.
Versión Design: no requiere aplicación de revestimiento a la compuerta en obra.
Gama
- 2 versiones: 1 puerta o 2 puertas.
- 2 resistencias al fuego: 60 minutos o 120 minutos.

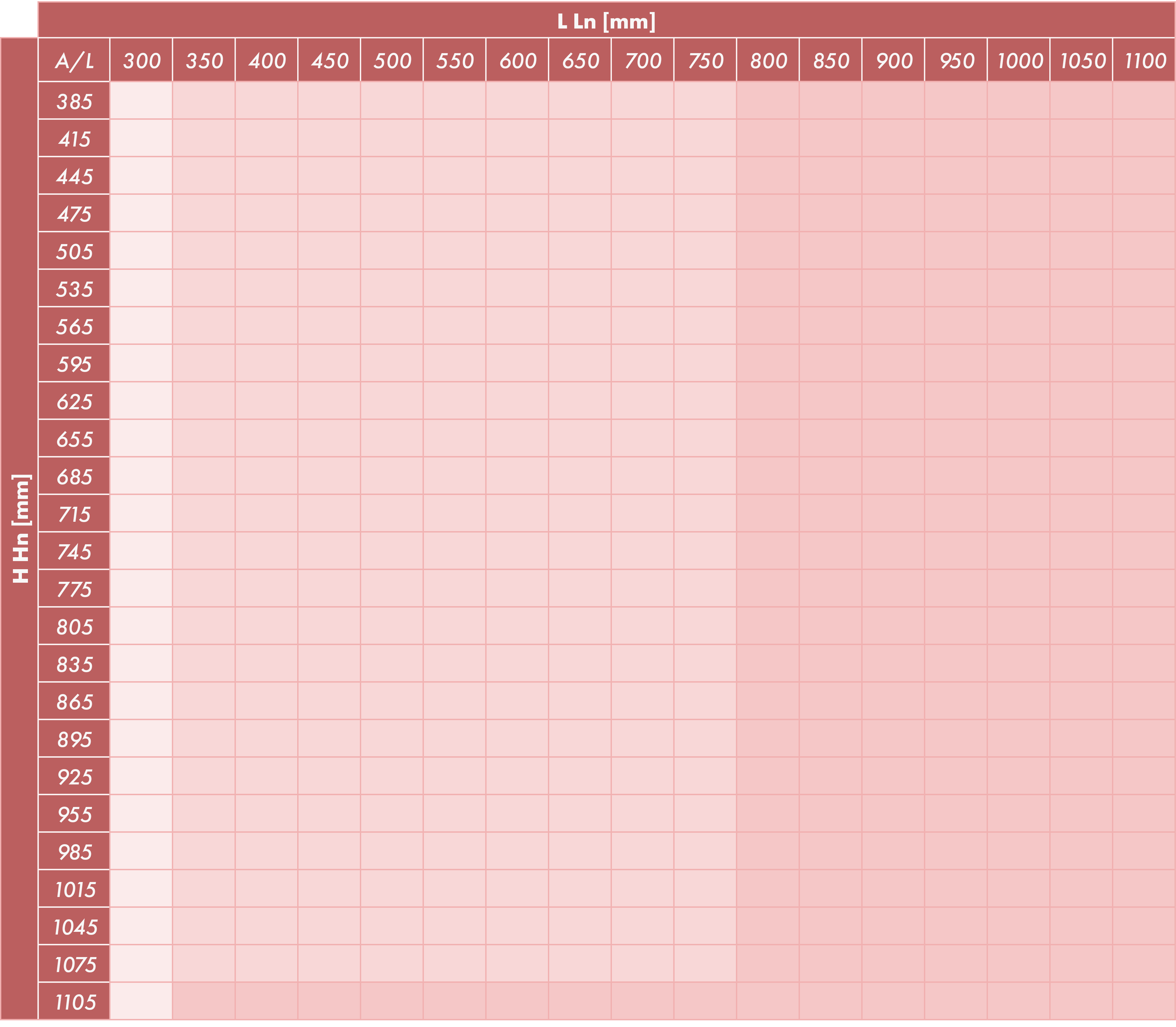

Dimensiones nominales:

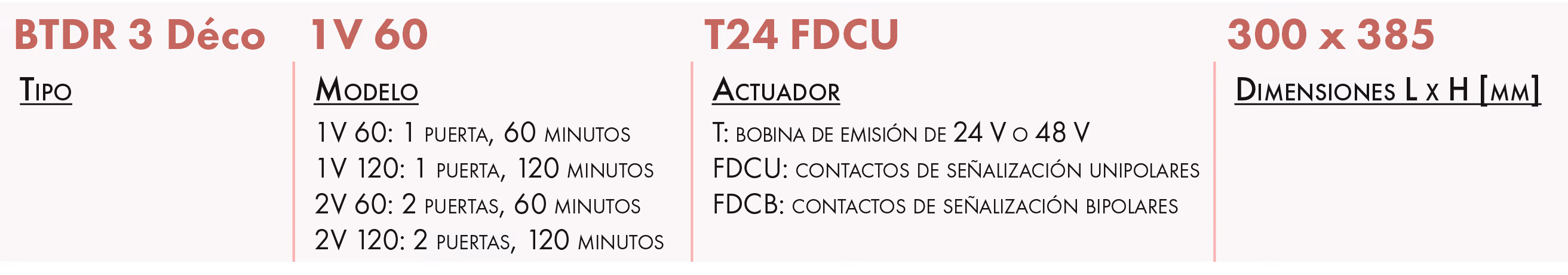

Denominación

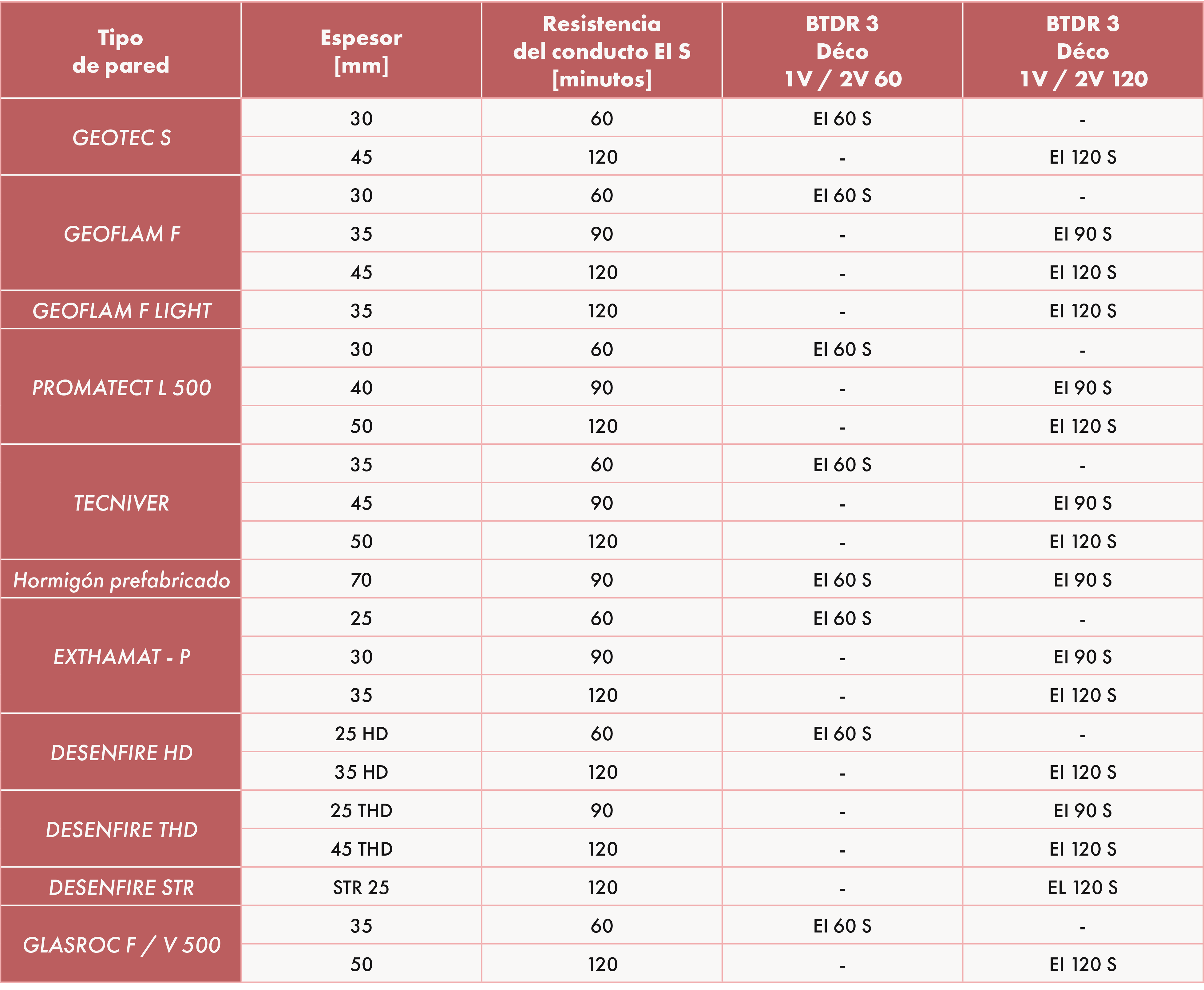

Aplicación / Utilización
Resistencia al fuego
- Control de humos (extracción de humos) de forma mecánica o natural en habitaciones, escaleras y zonas de circulación (insuflación o extracción).
- Utilización en edificios de servicios, hospitales y viviendas colectivas.
- Diseñada sin rejilla, se puede pintar o revestir para una mayor integración arquitectónica en el interior de los edificios.

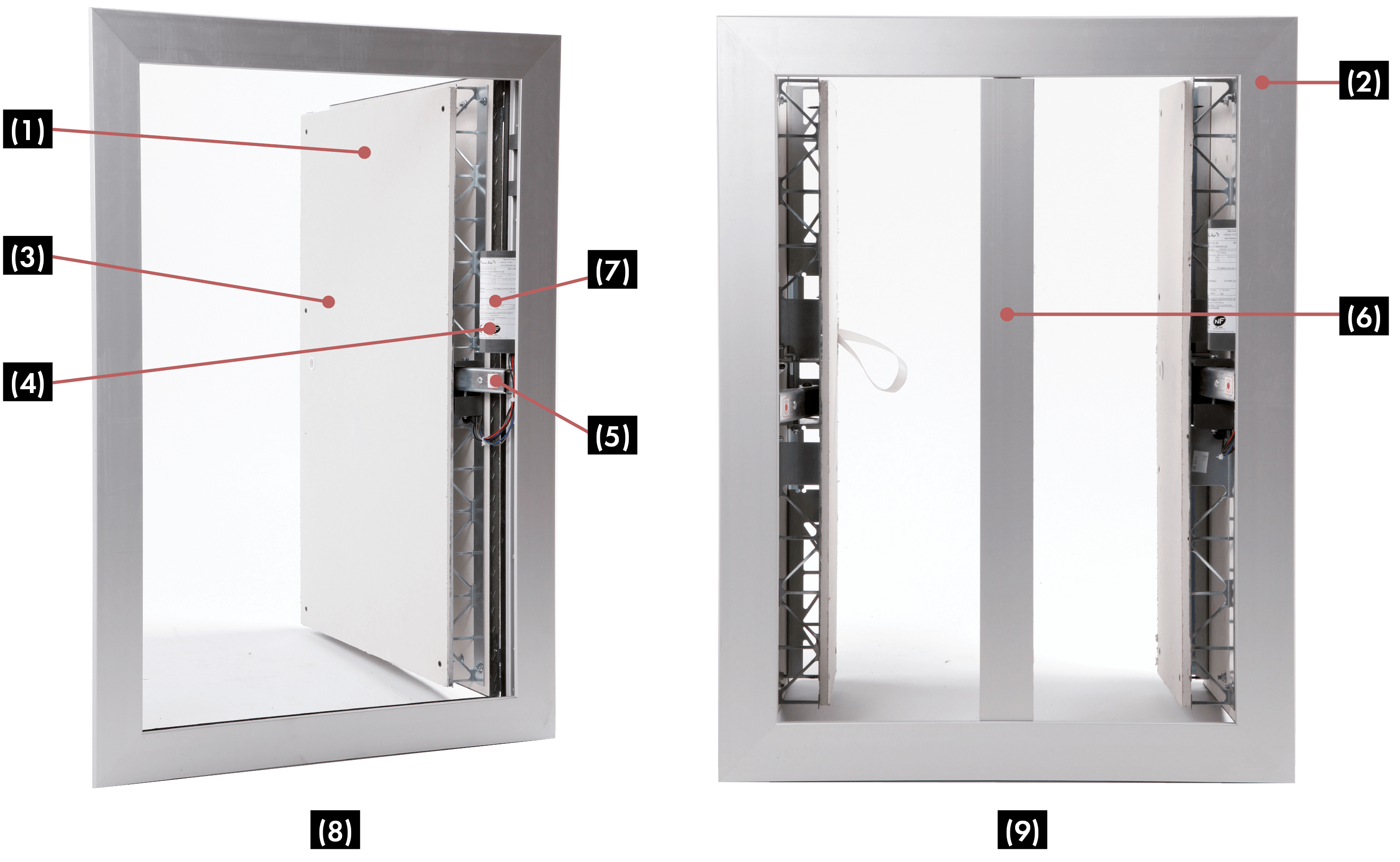

Construcción / Composición
- Las compuertas están constituidas por un marco de aluminio bruto con una o dos puertas de material refractario con bisagras.
- La estanqueidad en caliente está garantizada por una junta intumescente alrededor del marco.
- La cara de la compuerta consiste en una placa de yeso, que puede ser decorada de la misma forma que la pared sobre la que se monta la compuerta, pudiendo ser pintada o forrada.
- El dispositivo de disparo se encuentra en una caja y está compuesto por una bobina de 24/48 Vcc que permite liberar la(s) puerta(s) de la posición de espera.
- La compuerta de extracción de humos BTDR 3 Déco no es motorizable, su rearme es manual.
Opciones
Versión Design:
- Compuerta con acabado blanco RAL 9010 o en aluminio de fábrica, sin necesidad de aplicación de revestimiento en obra.
- Póngase en contacto con nosotros para obtener más información.
Embalaje
- Vendido por unidad.

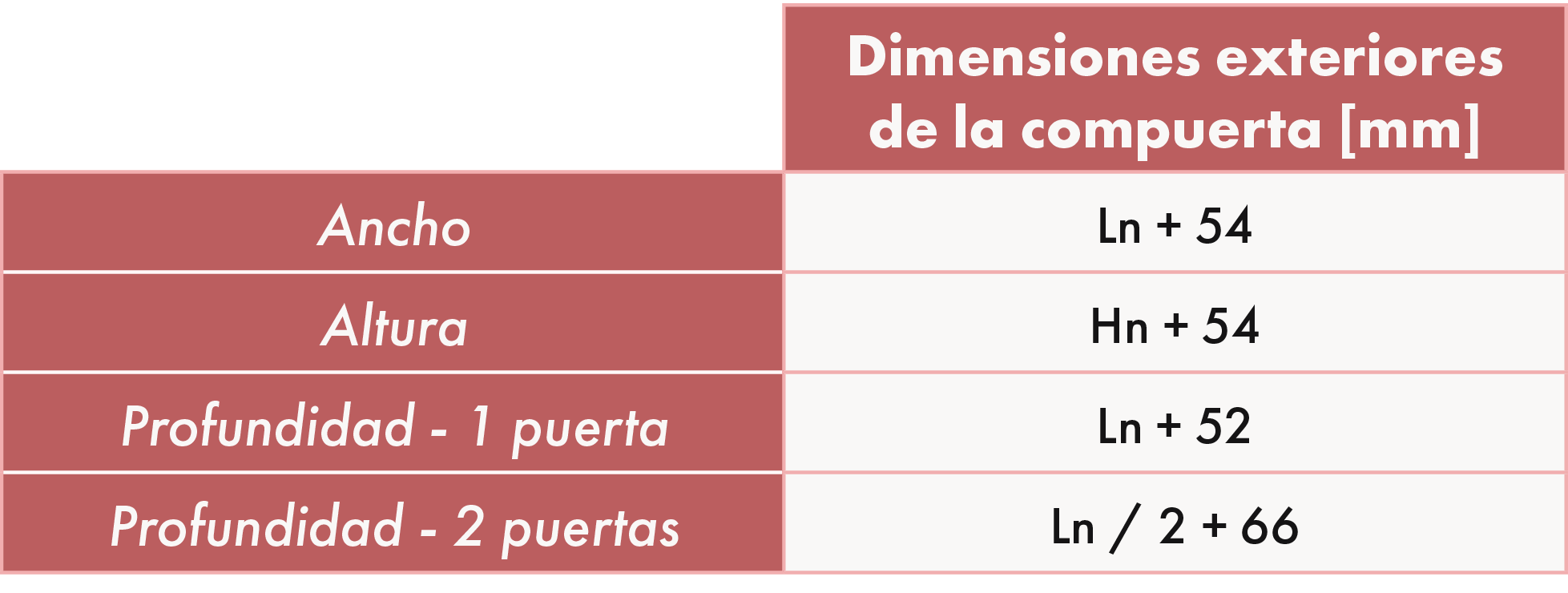

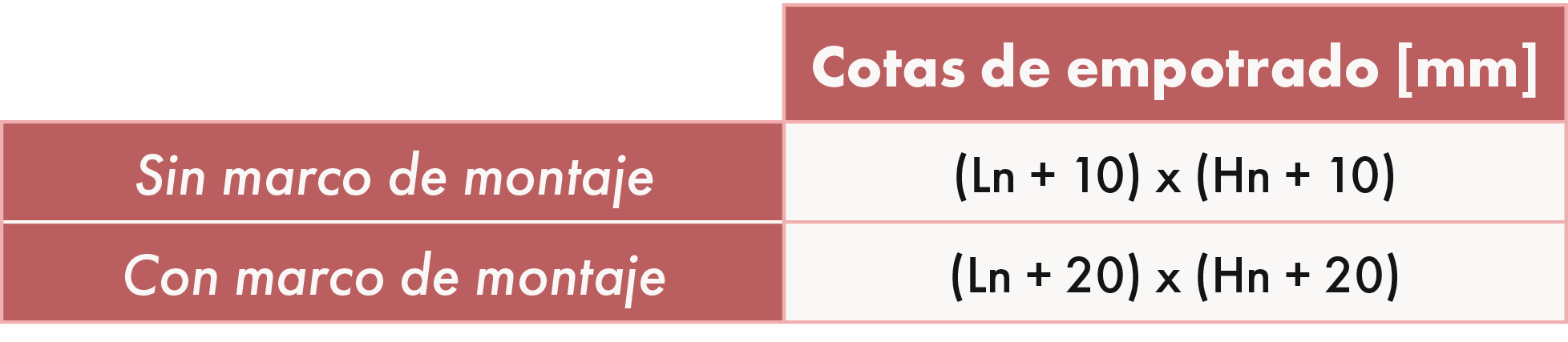

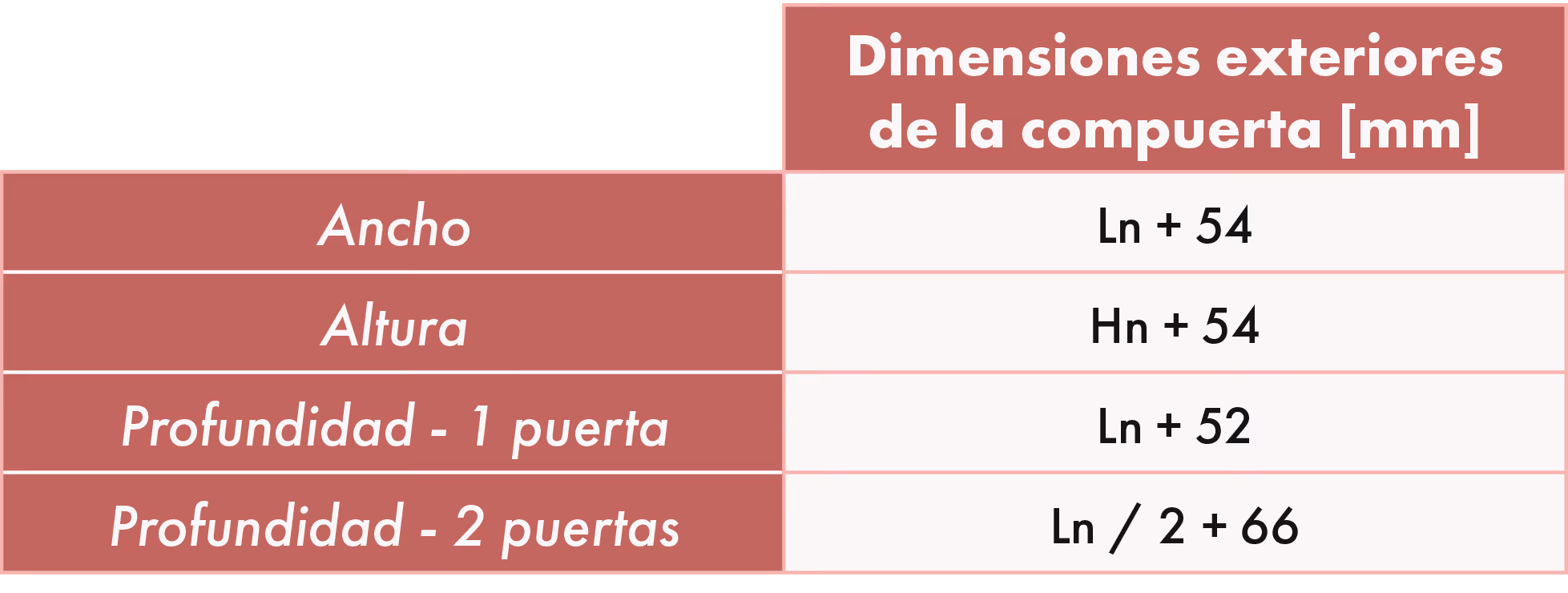

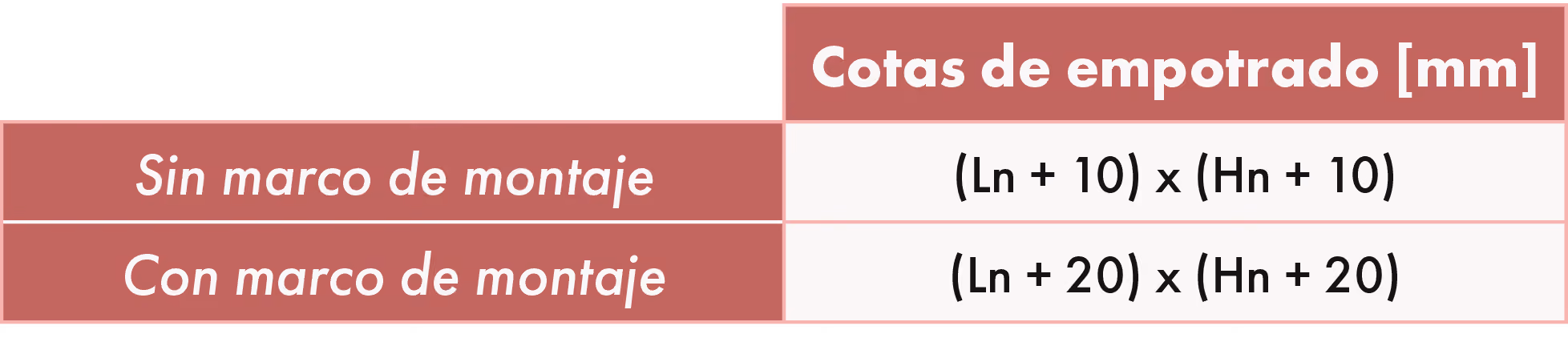

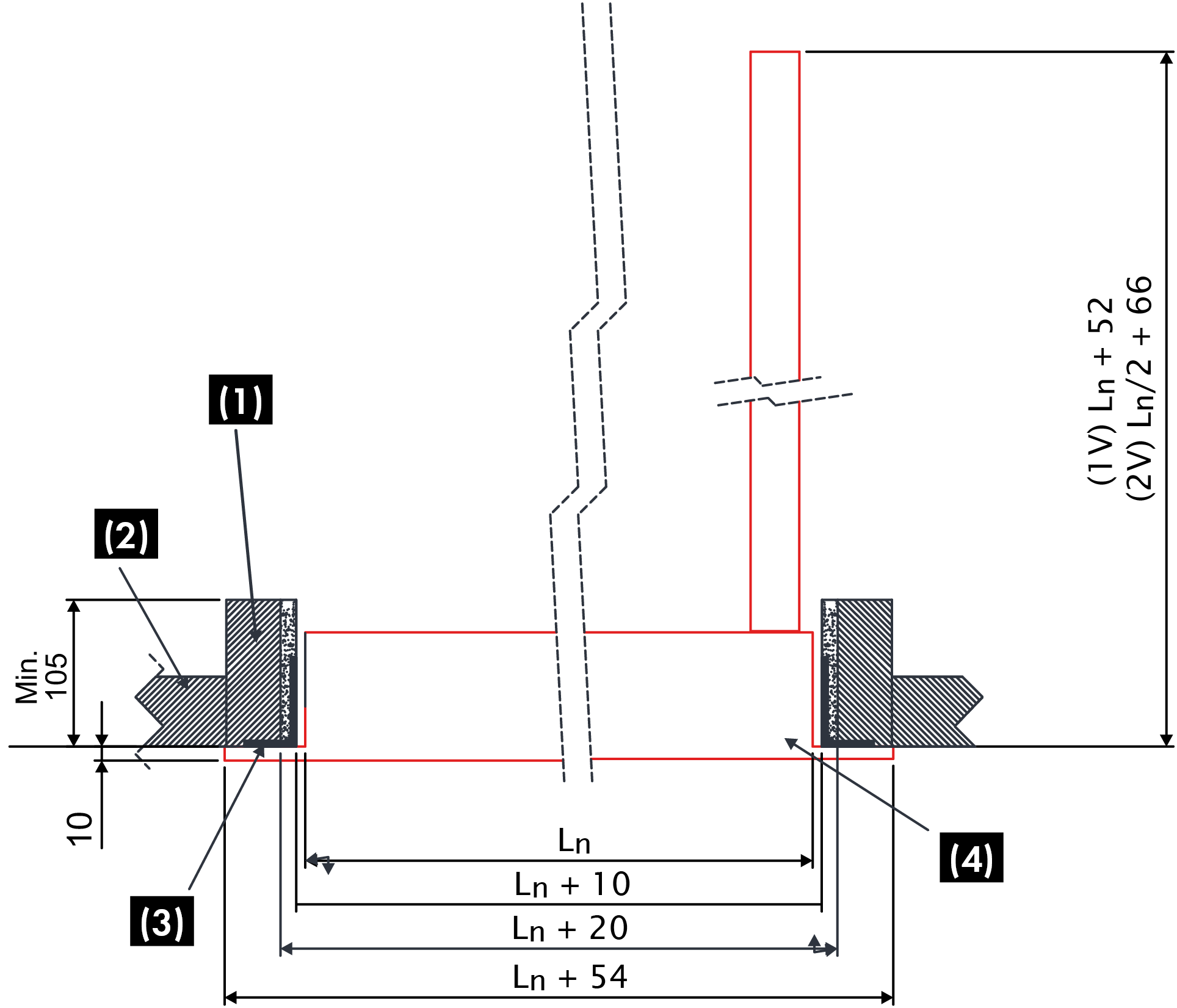

DIMENSIONES

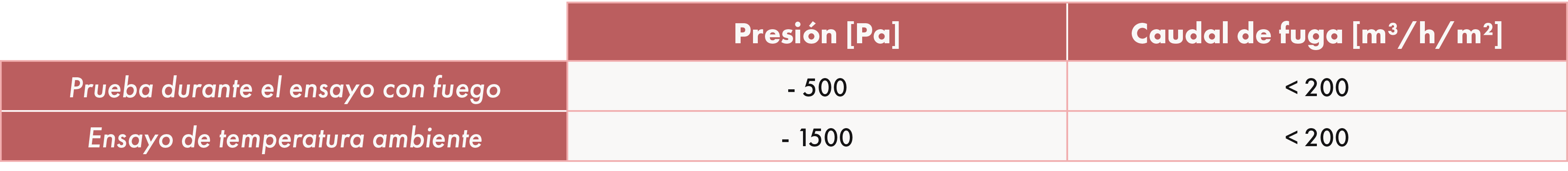

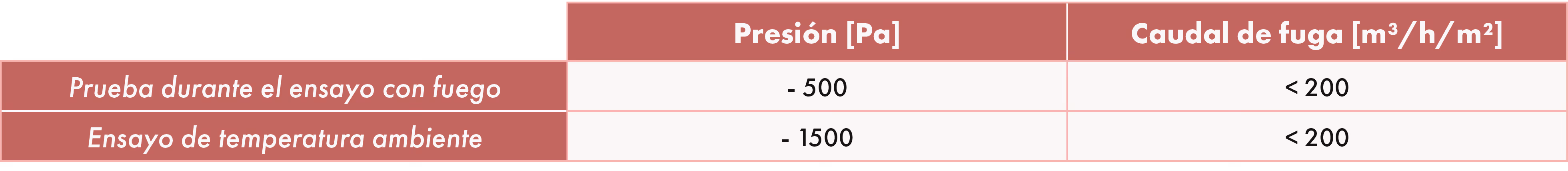

ESTANQUEIDAD AL AIRE
DIRECCIÓN DEL FUEGO Y DE LA INSTALACIÓN
- La dirección de circulación del aire y el sentido del fuego son indiferentes.
- Compuerta reversible: sentido de instalación indiferente, apertura tanto a la izquierda como a la derecha.
LÍMITES DE UTILIZACIÓN
- La instalación tiene que estar en conformidad a los PV de ensayo.
- La estanqueidad al aire se mantendrá si la compuerta se instala de acuerdo con las indicaciones dadas en su ficha técnica.
- Esta compuerta sólo puede instalarse en el interior.
POSIBLES ACABADOS
- Pintura de la puerta con una pintura acrílica.
- Pintura del marco (aluminio) con una pintura sintética.
- Aplicación de papel de pared.
- Aplicación película de aluminio con un espesor de 30 micras.
- Aplicación de un material con clase de reacción al fuego M1 (no inflamable).
MONTAJE EN CONDUCTOS SILICO-CALCÁREOS
Tipo Promatect L500 o Staff

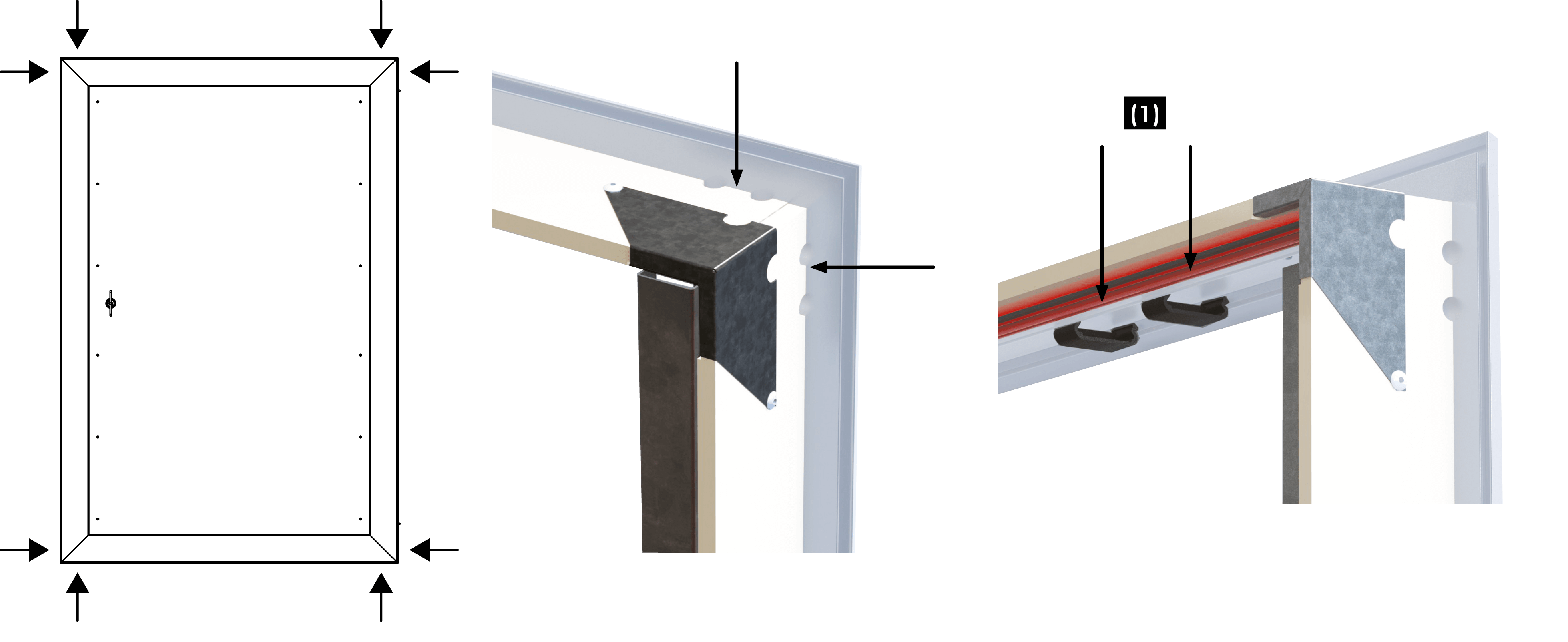

ENLACE ELÉCTRICA
- La alimentación eléctrica puede realizarse por las cuatro esquinas de la compuerta (dos posibilidades por ángulo).
TABLA DE SUPERFICIE ÚTIL
BTDR 3 Déco 1 puerta [m²]
BTDR 3 Déco 2 puertas [m²]
CURVAS DE PÉRDIDA DE CARGA
BTDR 3 Déco 1 puerto
BTDR 3 Déco 2 puertos
Marco de montaje sin rejilla anti-caída
Permite fijar la estructura de la compuerta al muro de una forma más sencilla y eficaz.
Sin rejilla anti-caída.
Marco de montaje con rejilla anti-caída
Opción de seguridad para fijar compuertas a baja altura: marco de montaje con rejilla anti-caída acoplada.
La rejilla se encuentra en la parte interior del conducto para evitar cualquier riesgo de caída cuando la puerta está abierta.
Barras de protección horizontales fijadas en el perfil de la compuerta.
Kit FDCB
Para evolucionar la versión unipolar a la bipolar.
