Ventajas
Dimensiones estándar diseñadas para adaptarse a las nuevas instalaciones en zonas peligrosas.
Sistema de fijación del filtro muy sencillo y fiable.
Tela antiinducción de partículas gracias a la difusión Secure Flow®: la rejilla de difusión genera un flujo unidireccional sobre toda la superficie a proteger, conforme a los requisitos de la norma NFS 90-351.
Gama
- 9 tamaños estándar: desde 1390 mm x 1330 mm hasta 2975 mm x 2060 mm.
- Caudales de 1330 m³/h a 9600 m³/h.
- Altura estándar 450 mm.
- Filtraje T.H.E: H14 o U15 en tamaños estándar (grosor 66 mm).
Denominación
Aplicación / Utilización

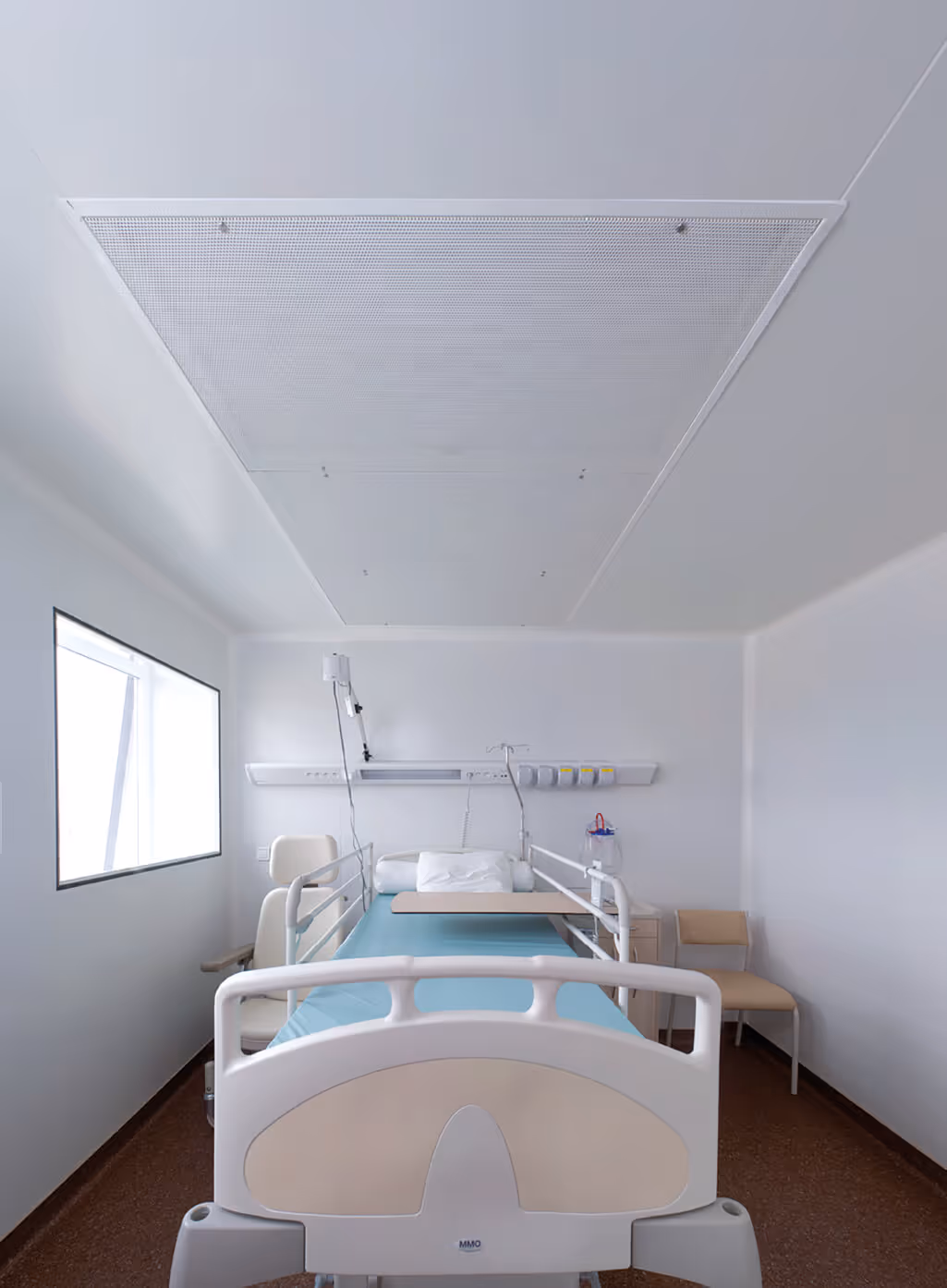

- Techo de filtraje de flujo unidireccional para alcanzar ISO 5 de acuerdo con la norma NF EN ISO 14644-1, a la tasa de renovación requerida.
- Salas estériles, módulos asépticos.
- Hospitales, industria farmacéutica, entre otros.

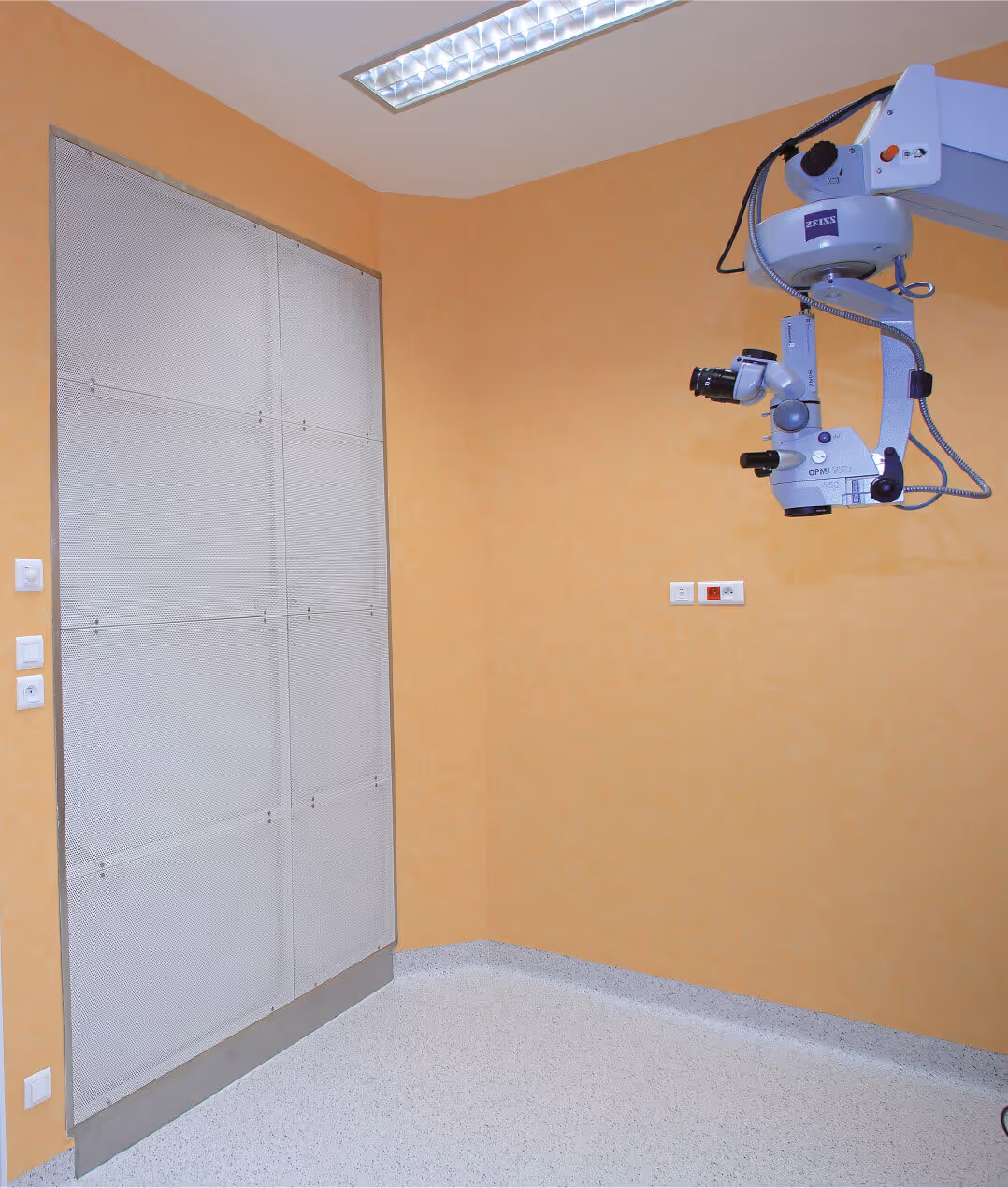

- Versión de pared para flujo horizontal.
Construcción / Composición
Plenum:
- Placa de acero pintada en blanco RAL 9010.
- Medición de la obstrucción del filtro: prueba de presión (3 mm de diámetro) en uno de los lados verticales.
- Pieza angular de 25 mm, en la parte inferior, para instalación en falso techo ; se suministra con orificio de fijación (diámetro 10 mm cada 50 cm) en la parte superior para fijación a la placa.
- Entrada de aire lateral compuesa por una abrazadera rígida (altura 200 mm - profundidad: 150 mm).
Estructura de soporte de los filtros:
- Chapa de acero (15/10) pintada en blanco RAL 9010.
- Forma una estructura autoportante en la parte inferior del plenum donde se montan los filtros.
- Plano de junta perfectamente estanco, sin posibilidad de fugas en las esquinas.
- Juego marco/marco y marco/plenum montado de origen.
- Incluye 6 puntos de fijación para los filtros, realizados con piezas giratorias de acero inoxidable de 1/4 de vuelta.
- Incluye 4 rieles de fijación para rejillas o tapas.
Filtros de muy alta eficiencia (solicitar por separado):
- Celdas filtrantes en los modelos estándar: 9,6 y 12,6.
- Eficiencia: H14 o U15.
- Rejillas de difusión Secure Flow®:
- Placa de acero (tasa de rendimiento: 40%) pintada en blanco RAL 9010.
- Proporciona difusión de aire unidireccional, sin interrupción del flujo ni zonas muertas.
Opciones
- Son posibles otras dimensiones o posiciones de la junta de entrada de aire.
- Rejillas de difusión en acero inoxidable.
- Versión de acero inoxidable.
- Versión de pared para flujo horizontal.
- Versión personalizada o modelos de grandes dimensiones (consúltenos).
Embalaje
- Vendido por unidad.

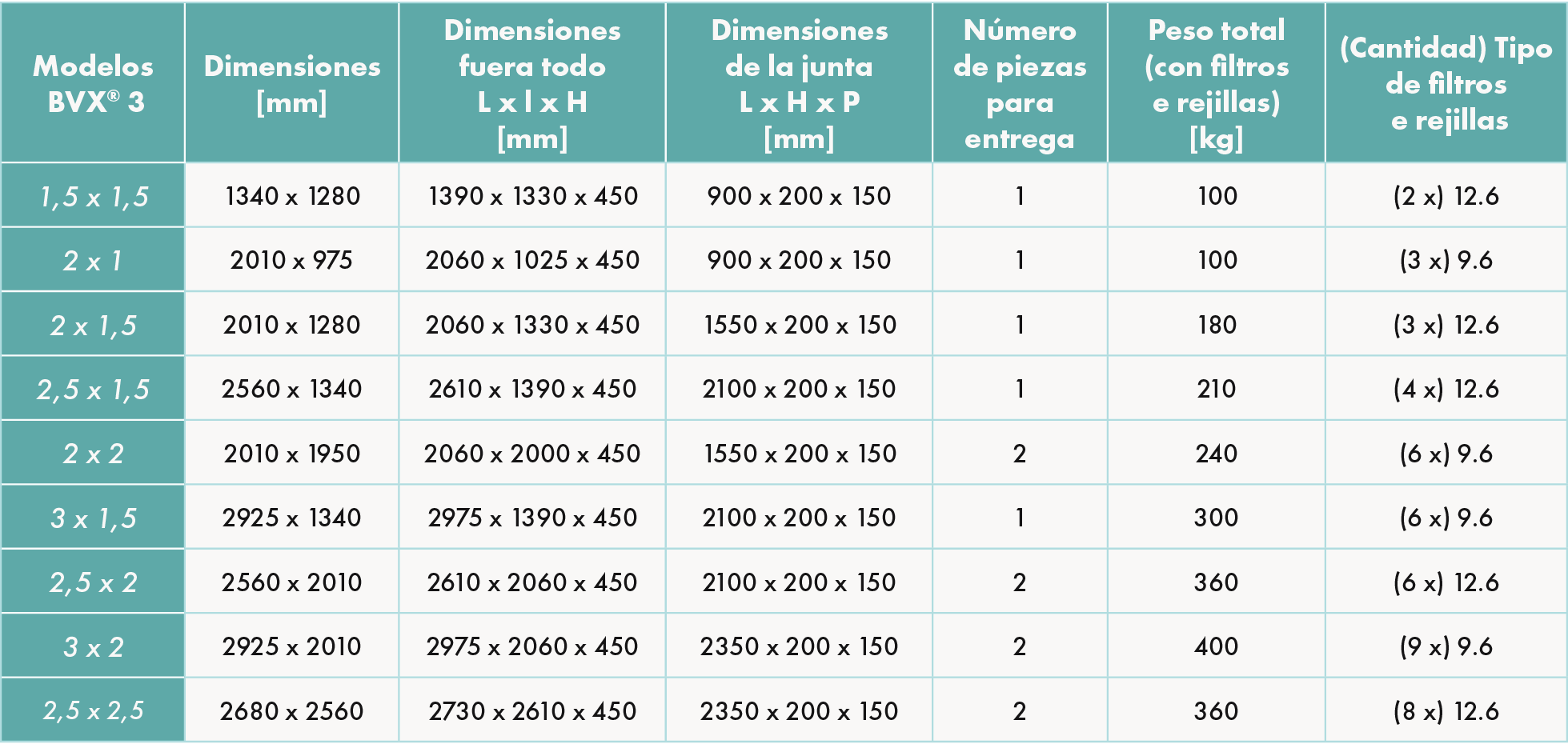

DIMENSIONES Y PESOS
CÁMARA DE AISLAMIENTO CON GUÍA DE FLUJO
ACCIONES OBLIGATORIAS
- Montaje de plenum.
- Montaje de los filtros y de rejillas.
- Control de integridad (prueba Emery 3004).
ACCIONES OPCIONALES
- Supresión de la sala (antes del control).
- Validación de partículas en la sala.
SELECCIÓN BVX® 3
La selección de un techo se basa en 2 puntos esenciales:
- Determinar el nivel de riesgo de área (análisis del usuario).
En función del nivel de riesgo de área que se vaya a tratar, los parámetros del flujo de aire que deben tenerse en cuenta para el dimensionamiento varían:
Riesgo 3: La tasa de renovación del volumen de aire en la sala es de al menos 15 vol/h.
Riesgo 4: En el caso de un área Riesgo 4, la velocidad del aire bajo techo debe ser de aproximadamente 0,32 m/s con una tasa de aire de nuevo de 6 vol/h como mínimo. - Determine el área a tratar.
ATENCIÓN: en caso de zona de riesgo 3 con flujo unidireccional, una selección a 15 vol/h (NFS 90-351) puede llevar a la selección de un techo que no cubra la totalidad del campo quirúrgico.
Para la selección de un techo, es pues imperativo determinar primero el tamaño de este campo.
El campo quirúrgicodebe cubrir como mínimo:
- El paciente;
- El equipo médico;
- El instrumental quirúrgico.
Durante el estudio preliminar, si no se define el tamaño de techo , es aconsejable utilizar un caudal de mezcla de 50 vol/h para el cálculo del caudal de referencia.
Selección de un BVX® 3 para una sala blanca:
- Tasa de renovación recomendada para un ISO 5 (filtración H14): superior a

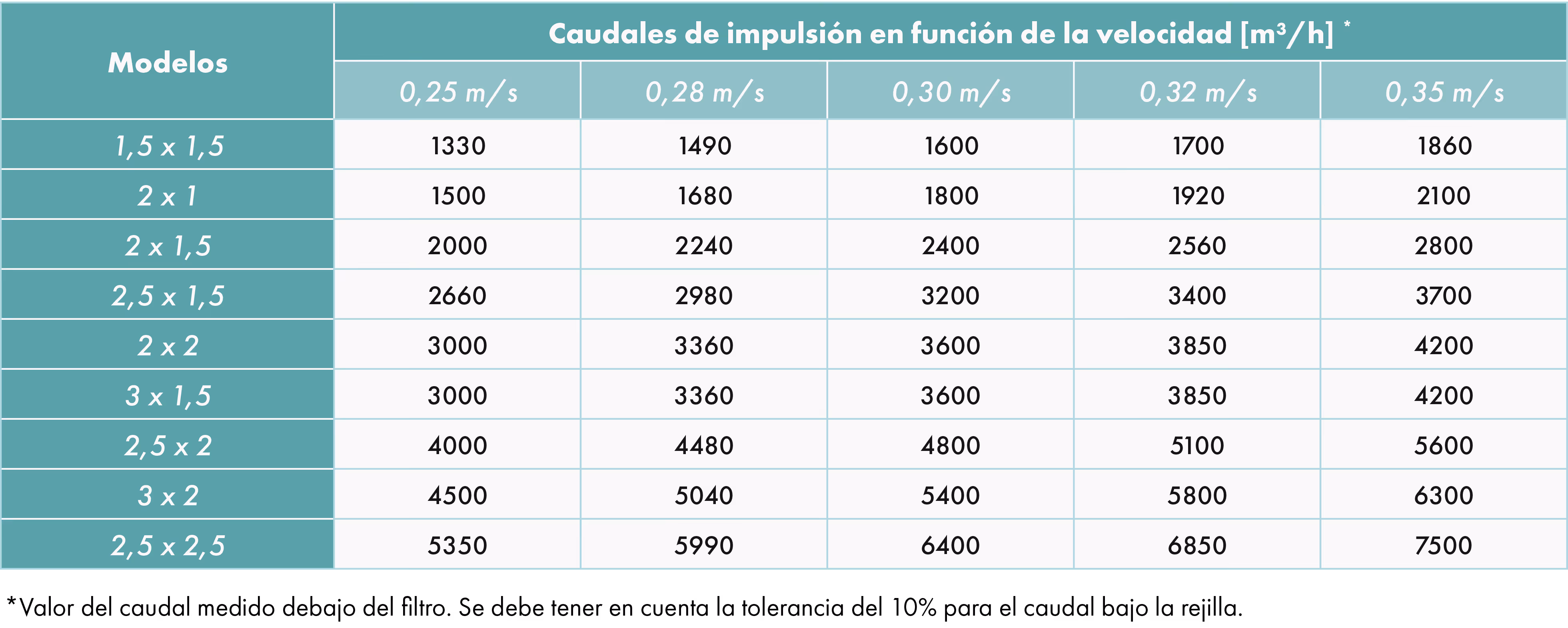

280 vol/h bajo techo. - Para funcionar correctamente, deben respetarse los límites de velocidad de impulsión de un techo unidireccional: de 0,25 a 0,45 m/s.
Dimensionamiento del techo de acuerdo con la norma NFS 90-351:
FR EFI MPL
Mini filtro plisado de muy alta eficiencia H14 o U15.
Adecuado para el flujo unidireccional.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Rejillas perforadas Secure Flow
En chapa de acero (tasa de perforación: 40%).
Pintura epoxi blanca RAL 9010.
Garantizan la regularidad del aire de impulsión, sin interrupciones del flujo ni zonas muertas.
Tapas blancas
Para instalar entre los filtros.
Guías periféricas
Longitud a petición.
En material rígido o flexible translúcido.
Masilla FT 101
