Ventajas
Utilización en zonas con atmósferas explosivas 1 y 21.
Aplicable a gas (G) y polvo (D).
Conforme a la Directiva Europea ATEX 94/9/CE (Decreto nº 90-1010 de 19/11/1996).
Construcción en acero inoxidable.
Gama
- 4 longitudes: 2,1 m - 2,7 m - 3 m - 4 m.
- 2 diámetros: 100 y 150 mm.
- Caudal: de 600 a 3000 m³/h.

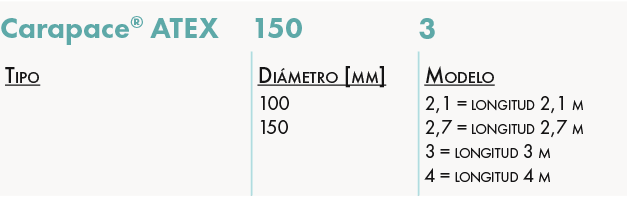

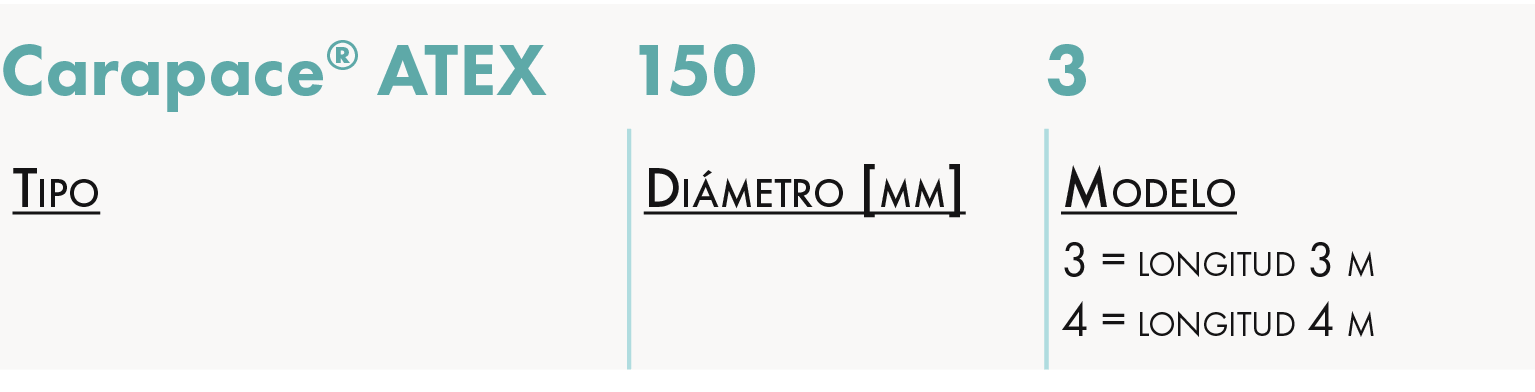

Denominación
Aplicación / Utilización
- Extracción en ambiente explosivo ATEX (humos de soldadura, gases, vapores, etc.).
- Grupo II (industria de superficie):
ATEX Zona 1 (gas) o Zona 21 (polvo).
ATEX Zona 2 (gas) o Zona 22 (polvo). - Marcado CE Ex II2 G/D.
Construcción / Composición
Boquilla de aspiración:
- Placa de acero inoxidable AISI 316.
Brazo:
- Placa de acero inoxidable AISI 316.
Articulaciones:
- En conducto antiestático flexible.
- R < 106 Ohms.
- -20º C < T < 90º C.
- Conexión equipotencial mediante cable de cobre: Unión entre las partes del tubo rígido y el panel de soporte del brazo, para asegurar la conexión a tierra del conjunto.
Soporte de fijación.
Opciones
- Apoyo de pared.
Embalaje
- Vendido por unidad.
CARACTERÍSTICAS TÉCNICAS
Esta solución es idéntica al brazo de aspiración Carapace® Evo, excepto por los siguientes datos del motor:
- Tipo: AL - 200/E1
- Potencia: 1,5 kW
- Intensidad: 3 A
- Alimentación: Tri 230/400 V
- Nivel sonoro Lp: 75 dB (nivel de presión sonora del ventilador sólo en dB, leído a 1,5 m del ventilador, en campo libre semiesférico, en caudal máximo, aspiración y retorno en conducto, precisión de +/- 3 dB)
- Caudal: 1100 m³/h (caudal dado a título indicativo. El caudal del brazo instalado depende de la pérdida de carga de toda la red).
LÍMITES DE UTILIZACIÓN
- El brazo Carapace® ATEX puede utilizarse para las zonas 1 (gas) y 21 (polvo) o para las zonas 2 (gas) y 22 (polvo).
- No se puede utilizar en la zona 0.
