Ventajas
Utilización en atmósfera explosiva (zonas ATEX 1 y 2).
Cumple con la Directiva Europea ATEX 2014/34/CE.
Cumple con seguridad y los requisitos sanitarios para poder ser vendido en la Unión Europea.
Gama
- Compuesto por 36 modelos.
- Caudal de 200 a 25000 m³/h (bajo pedido: hasta 60000 m³/h).
- Presión disponible hasta 1500 Pa.
Denominación
Aplicación / Utilización
- Los ventiladores Cirex® están diseñados para garantizar la extracción de aire limpio en una atmósfera explosiva (aire sin polvo).
- Utilización en zonas ATEX 1 y 2 con gases inflamables pertenecientes a los grupos IIA y IIB con una temperatura de autoinflamación superior a 135° C.
- Marcado CE Ex II2G (IICT4 o IIBT4).
- Para mantener la conformidad con PV, todas las sustituciones de piezas de recambio (motor, turbina, etc.) tendrán que realizarse en la fábrica.
Construcción / Composición
Voluta:
- En acero pintado con rejillas aspiración y retorno.
Turbina:
- En acero galvanizado (desde el modelo 108 hasta el 280) y en acero pintado (desde el modelo 315 hasta el 500); palas a la acción.
Soporte de motor:
- En acero galvanizado (como accesorio hasta 245 modelos).
Conexión circular:
- En acero galvanizado, lados de aspiración y retorno (conexión plano + contramarco).
Orientación de retorno:
- L G 90.
Motor:
- Clase F, IP 55, 50 Hz, trifásico 230 / 400 V - B3 o 400 / 690 V para motores de más de 5,5 kW.
- CE II G T* (IIB) o CE II2 G T* (IIC), zonas ATEX 1 y 2.
- CE II D T* zona 21 o CE II3 D T* (IIC), zona 22 ATEX.
*según la placa del motor.
Opciones
- Construcción en acero inoxidable 304.
- Versión con motor monofásico o trifásico, 2 velocidades.
- Versión para atmósfera explosiva con polvo, zonas ATEX 21 y 22.
Embalaje
- Vendido por unidad.

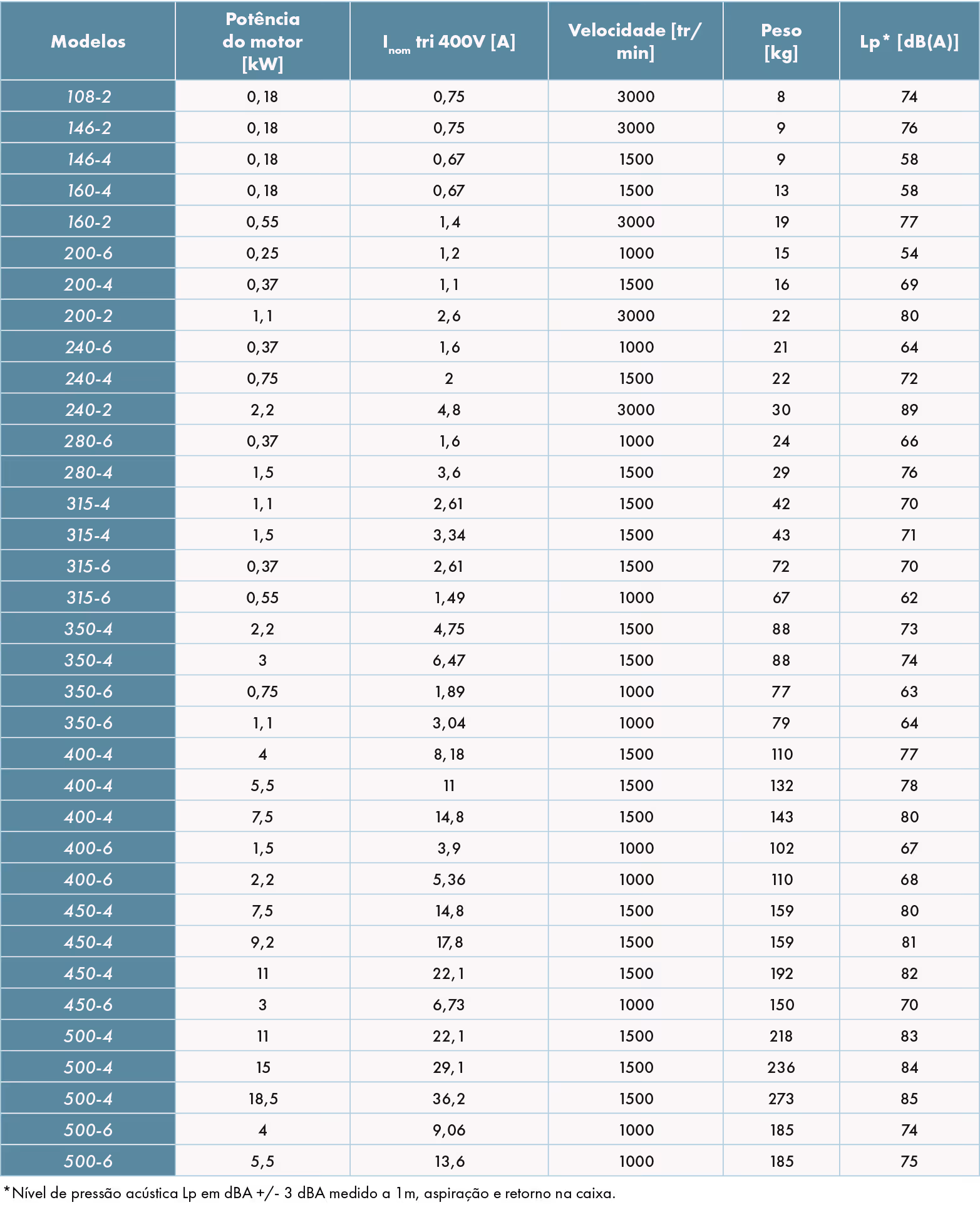

CARACTERÍSTICAS TÉCNICAS
LÍMITES DE UTILIZACIÓN
- Temperatura de funcionamiento: entre - 20° C y 80° C.
- Temperatura ambiente de -20º a 40º C.
- Este ventilador no es adecuado para transportar polvo en su versión estándar.
DIMENSIONES Y PESOS

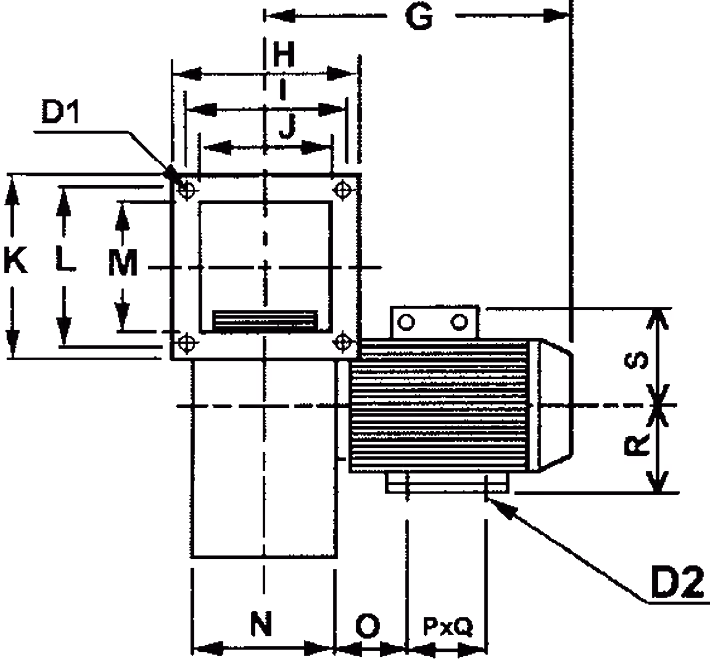

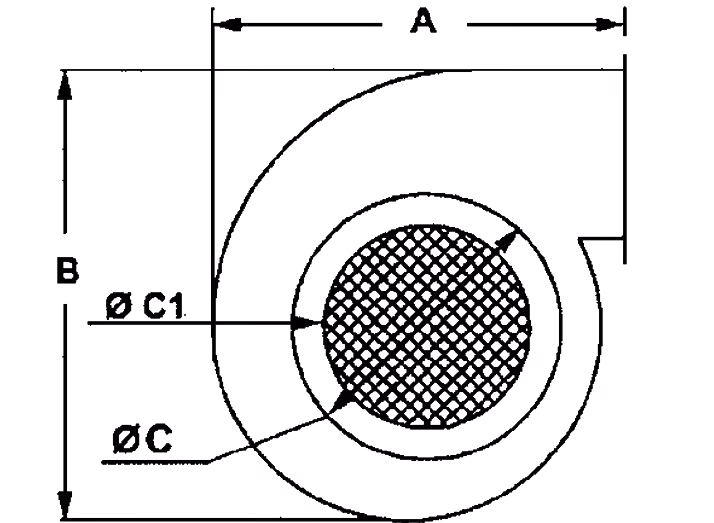

De los modelos 108 a 280

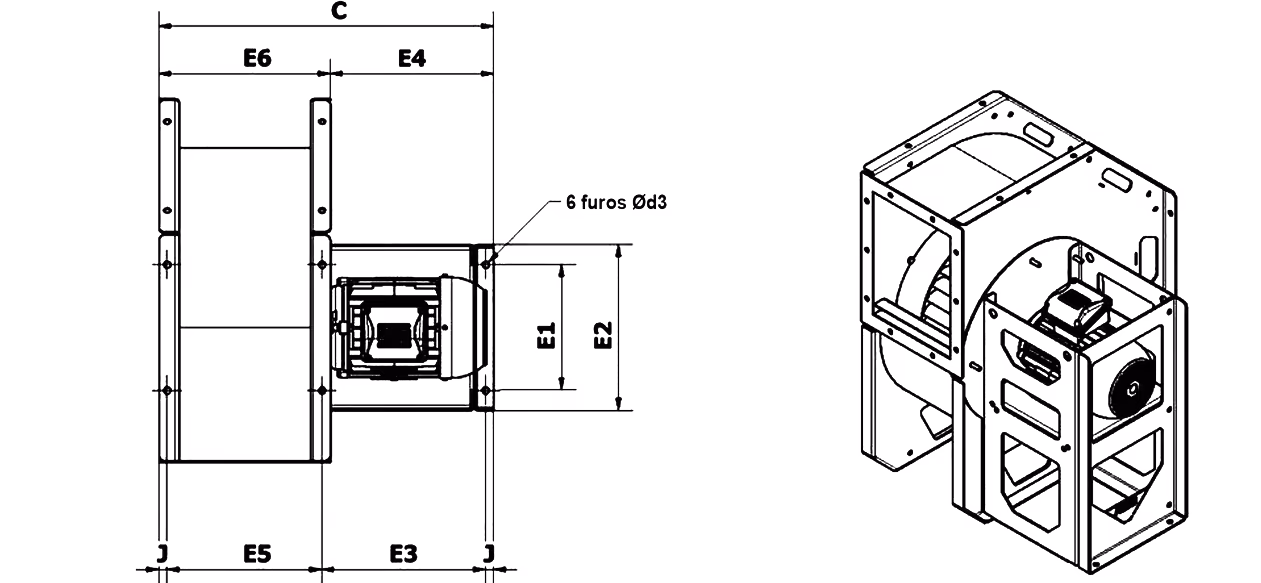

De 315 a 500 modelos
CURVAS DE SELECCIÓN
- Características aerólicas para el aire a 20° C y presión atmosférica (volumen de masa 1,2 kg/m³).
Modelos 108-2, 146-2, 146-4
Modelos 160-4 y 200-6
Modelos 160-2, 200-4, 240-4, 240-6
Modelos 200-2, 240-2, 280-4, 280-6
Modelos 315-4, 315-6
Modelos 350-4, 350-6
Modelos 400-4, 400-6
Modelos 450-4, 450-6
Modelos 500-4, 500-6
Las curvas de selección aquí presentadas son indicativas y podrán cambiar en función de la evolución de la gama France Air: por favor, consúltanos para más información.
Sonda PTO-PTC
Debe suministrarse para Utilización del Cirex® con variador.
Junta flexible antiestática ATEX para Cirex®.
Interruptor-seccionador ATEX
Conexiones plano para Cirex®.
Obligatorio para el montaje de juntas.
