Clean'Air
filtros electrostáticos
Más información
.svg)
Ventajas
Filtraje de elevada eficiencia (partículas de 0,01 a 10 μm).
Pérdida de carga reducida (inferior a 90 Pa).
Eficacia de hasta el 98%, según la norma EN 779:2002, por laboratorio independiente.
Larga longitud de célula.
Placas ionizantes de acero inoxidable: sin filamentos de tungsteno (mayor eficiencia y menor riesgo de daños).
Aisladores cerámicos de elevada tamaño y fuera del flujo de aire (robustez y buena capacidad de aislamiento).
Coste de funcionamiento reducido: mantenimiento sencillo, sin consumibles.
Instalación sencilla.
Posibilidad de integrar un sistema de lavado.
Posibilidad de asociar un módulo carbón activado de tratamiento de olores.
Gama
- Filtro de red de conducto - serie Clean’Air.
- Monofásico 230 V - 50 Hz.
- Caudales: de 2500 a 25000 m³/h.
Célula de filtraje:
- Serie 2500 con 1 célula de filtraje.
- Serie 5000 con 2 células de filtraje.
- Serie 7500 con 3 células de filtraje.
- Serie 10000 con 4 células de filtraje.
- Serie 15000 con 6 células de filtraje.
- Serie 20000 con 8 células de filtraje.
- Serie 25000 con 10 células desde filtraje.

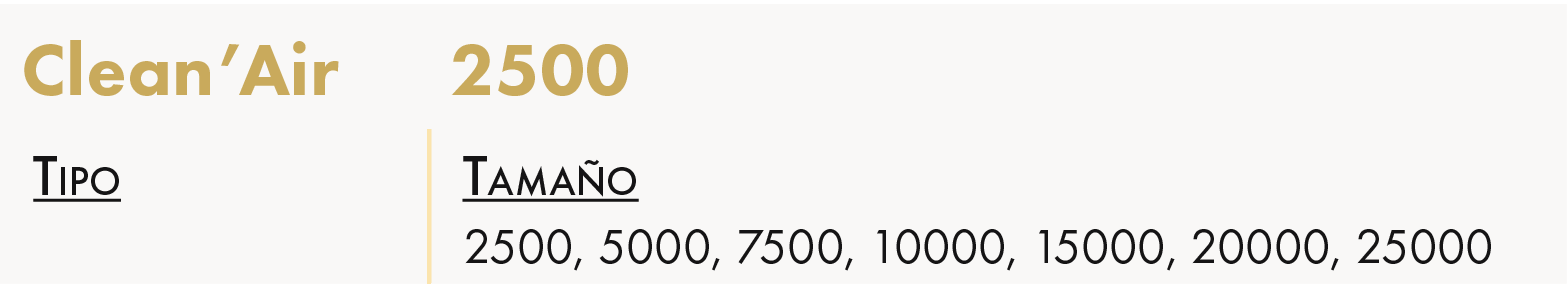

Denominación
Aplicación / Utilización
- Captura de partículas pequeñas (0,01 a 10 μm).
- Cocinas de restaurantes, bares, locales de comida para llevar, hoteles, comedores, cafeterías y la industria alimentaria.
Construcción / Composición
Filtro previo y posterior:
- Malla metálica en aluminio, eficiencia G2.
Célula ionizadora/colectora:
- Robustas placas de dientes de sierra de acero inoxidable AISI 304.
- Tensión del ionizador: 12 kV.
- Tensión del colector: 6 kV.
- Consumo por célula de 50 W.
- Célula en aluminio.
- Longitud: 355 mm.
Caja:
- Construcción en chapa de acero galvanizado de 1,5 mm de espesor.
Acabado:
- Pintura epoxi en polvo RAL 5005.
Aislamiento:
- Cerámica de alta tensión, situada fuera del flujo de aire.
Opciones
- Filtros de choque en prefiltraje (en lugar de filtro de malla metálica).Series especiales para caudales superiores a 25000 m³/h, bajo pedido.
- Módulo de lavado automático bajo pedido.
- Módulo de carbón activado para el tratamiento de olores (véase la sección Accesorios para más información).
Embalaje
- Vendido por unidad.
- Se entrega en palé.
PRINCIPIO DE FUNCIONAMIENTO
- El aire contaminado se introduce en el filtro electrostático mediante un ventilador.
- El prefiltro lavable retiene las partículas más grandes.
- El ionizador de alta tensión carga todas las partículas en el flujo de aire.
- Las partículas cargadas se envían a las placas del colector de masa conectado. Estas partículas sólidas se depositan en las placas hasta que se limpian (por lavado u otros medios). Las partículas líquidas se escurren y salen del filtro a través de un sifón.
- El posfiltro mejora la distribución del aire y también captura la materia aglomerada que se desprende accidentalmente del colector.

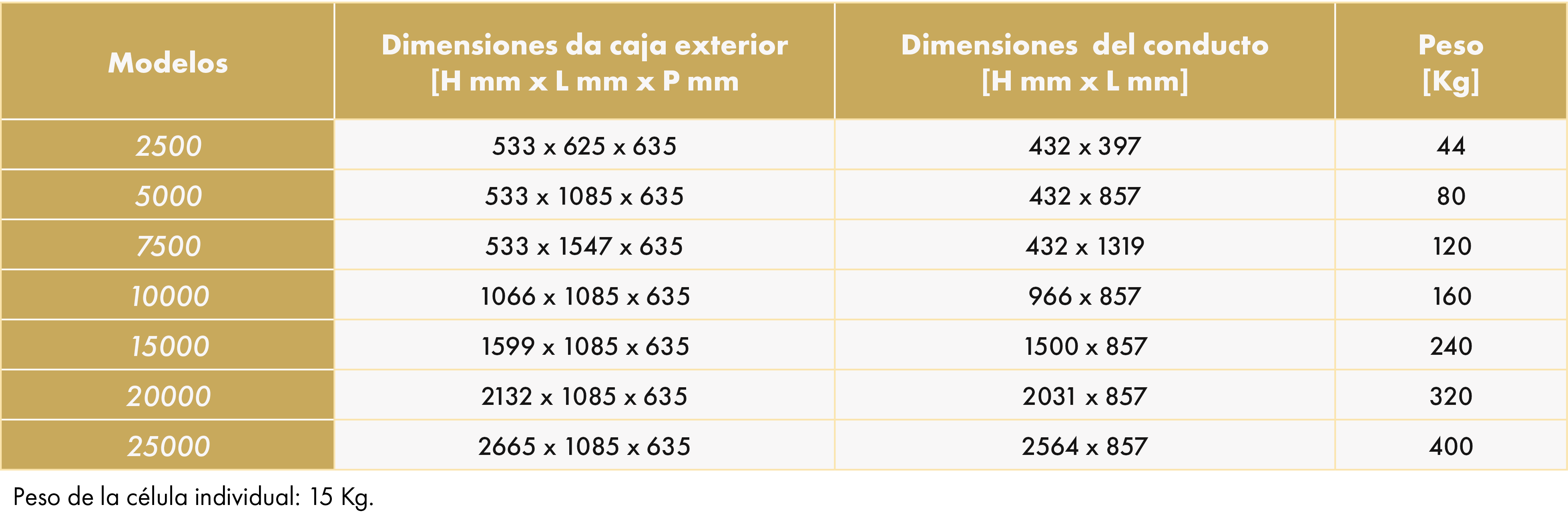

DIMENSIONES
LÍMITES DE UTILIZACIÓN
- Temperatura máxima: 60° C en funcionamiento continuo.
- Productos de filtraje compatibles con filtraje electrostatico.
SISTEMA DE LIMPIEZA
- Fácil limpieza gracias a la célula individual que agrupa ionizador y colector.
CÉLULA IONIZADORA/COLECTOR
- El sistema de placas de ionización de acero inoxidable es más eficaz y resistente que los sistemas de hilo de tungsteno.
- Aislador cerámico grande
- Ionizador tipo lámina en acero inoxidable
ORIENTACIÓN DEL FLUJO DE AIRE
- Al hacer el pedido, especifique la orientación del flujo de aire en relación con la puerta de acceso.
INSTALACIÓN
Filtro Clean’Air:
- Dispone de aros de suspensión para su fijación en zonas elevadas.
- Dispone de un desagüe para evacuación de los aceites.
- Puede instalarse en paralelo para obtener grandes caudales.
- Puede instalarse en serie para obtener una mejor calidad de filtraje.
- Para la instalación en exteriores debe utilizarse un techo resistente a la intemperie.
MANTENIMIENTO
Contaminantes de fluidos, como las partículas de aceite:
- Se extienden a lo largo de las placas;
- Se evacuan mediante una conexión al sifón;
- Se pueden recuperar y reciclar.
- El colector se limpia con aire comprimido, con agua o por inmersión con un detergente.

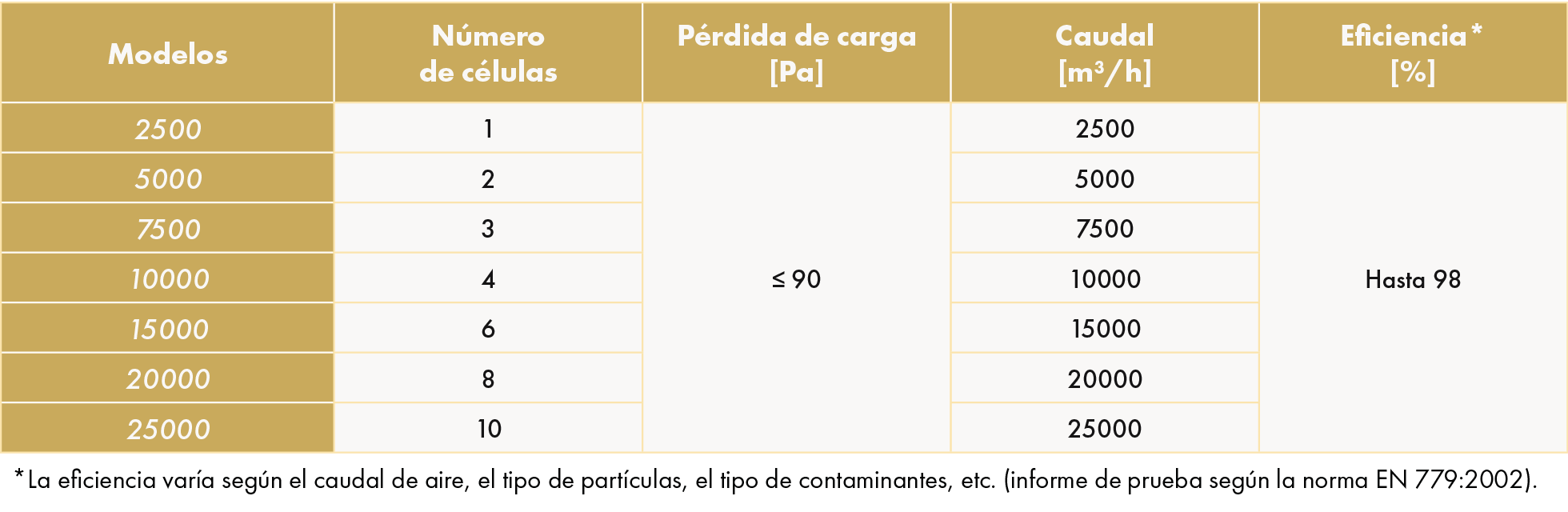

TABLA DE PRESELECCIÓN PARA CLEAN'AIR
Módulo de carbón activado MCarb para el tratamiento de olores
Principio de funcionamiento: elmódulo de carbón no está equipado con filtro antigrasa. No puede instalarse sin protección contra la contaminación por grasa / partículas, que proporciona el filtro electrostático de la serie Clean’Air.
Construcción/composición: caja de acero con pintura en polvo RAL 5005, con paneles de acceso laterales. El módulo puede invertirse, por lo que no es necesario fijar el acceso por el lado derecho o izquierdo. Célula recargable carbón activado, con contenido especial para tratar eficazmente los olores procedentes de la comida o de la preparación de alimentos.
Mantenimiento: se recomienda un mantenimiento regular de todo el sistema para garantizar su rendimiento. Sustitución de carbón activado , en función del grado de contaminación al que esté sometido (sistema rellenable).
Dimensiones
Selección: resistencia al flujo de aire: aproximadamente 160 Pa. Módulo carbón diseñado para su uso con el filtro electrostático Clean’Air que se adjunta directamente.

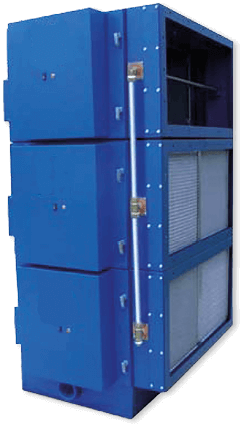

Módulo de lavado automático
Para acoplar al filtro electrostático de la serie Clean’Air.
Para reducir las operaciones de limpieza y mantenimiento en células.
Módulo con boquillas para lavar células con una solución de agua + detergente.
Estará equipado con un armario que controla toda la operación.
Para más información, consúltenos.
Póngase en contacto con nosotros para obtener más información sobre los filtros electrostáticos Clean'Air.
