Ventajas
Difusores regulables mediante tornillo.
DAP 03: en placa especial para panel de falso techo.
Versión Ri: difusor con compuerta integrada para regular el caudal desde la habitación.
Gama
- 13 o 4 dimensiones disponibles para DAU 03 o DAU 03 R (tarifas).
- Dimensiones límite de fabricación: Ø 100 mm / 630 mm para DAU 03 y 160 mm / 315 mm para DAU 03 R.
- 5 o 4 dimensiones disponibles para DAP 03 o DAP 03 R (tarifas).
- Dimensiones límite de fabricación: Ø 100 mm / Ø 315 mm, en placa de 600 x 600 mm y 675 x 675 mm para falso panel techo .
- Caudales indicativos de 100 a 8000 m³/h para DAU y DAP 03 (tabla de selección).

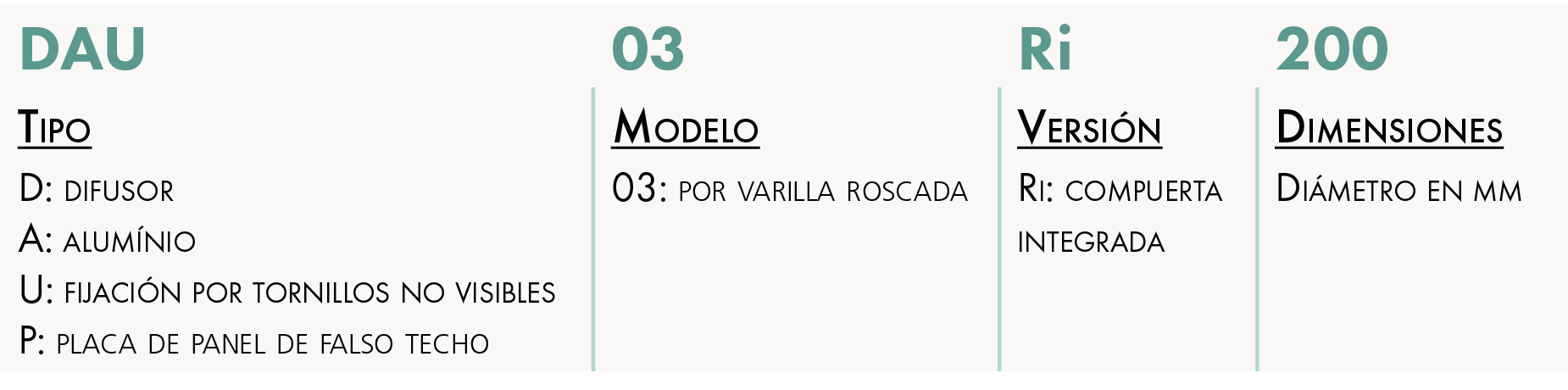

Denominación
Aplicación / Utilización
- Difusor circular, con cono central ajustable, para difusión horizontal o vertical.
- Solución ideal para la calefacción y climatización de espacios del sector terciario (oficinas, comercios, etc.).

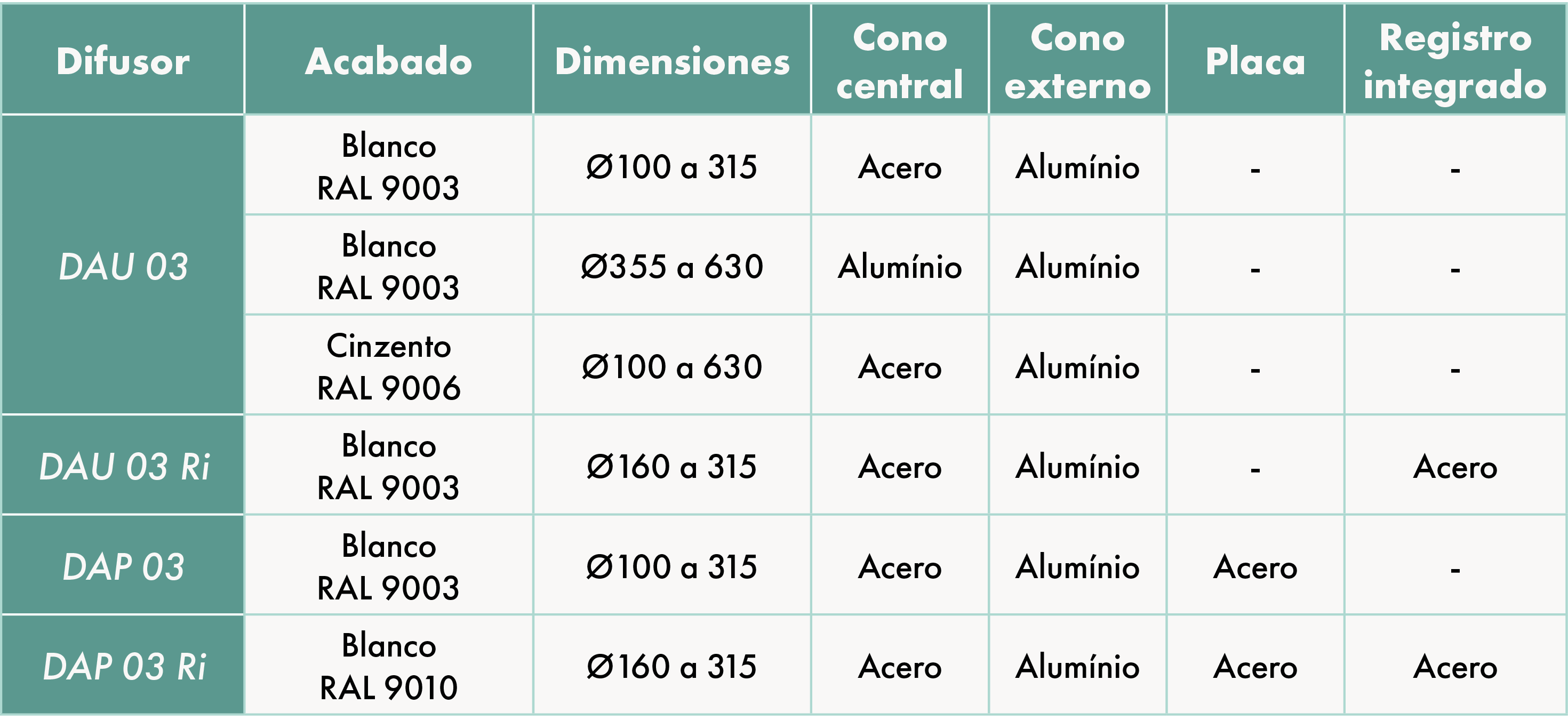

Construcción / Composición
Opciones
- Otros colores RAL; las versiones con compuerta integrado no pueden pintarse.
- DAU 03 en aluminio.
Embalaje
- Vendido por unidad.
DIMENSIONES

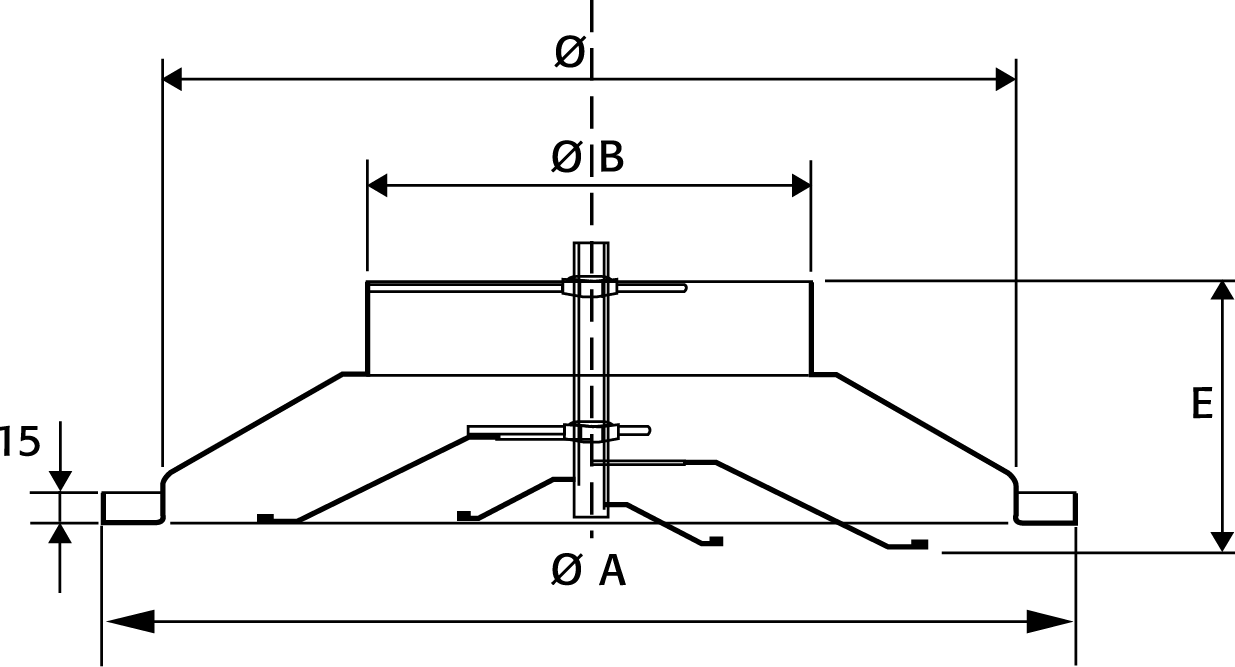

SAD 03 y SAD 03 Ri

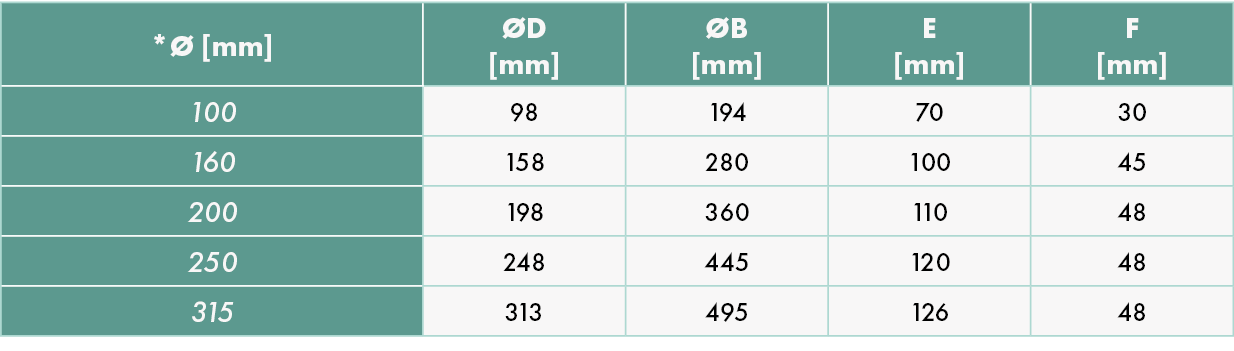

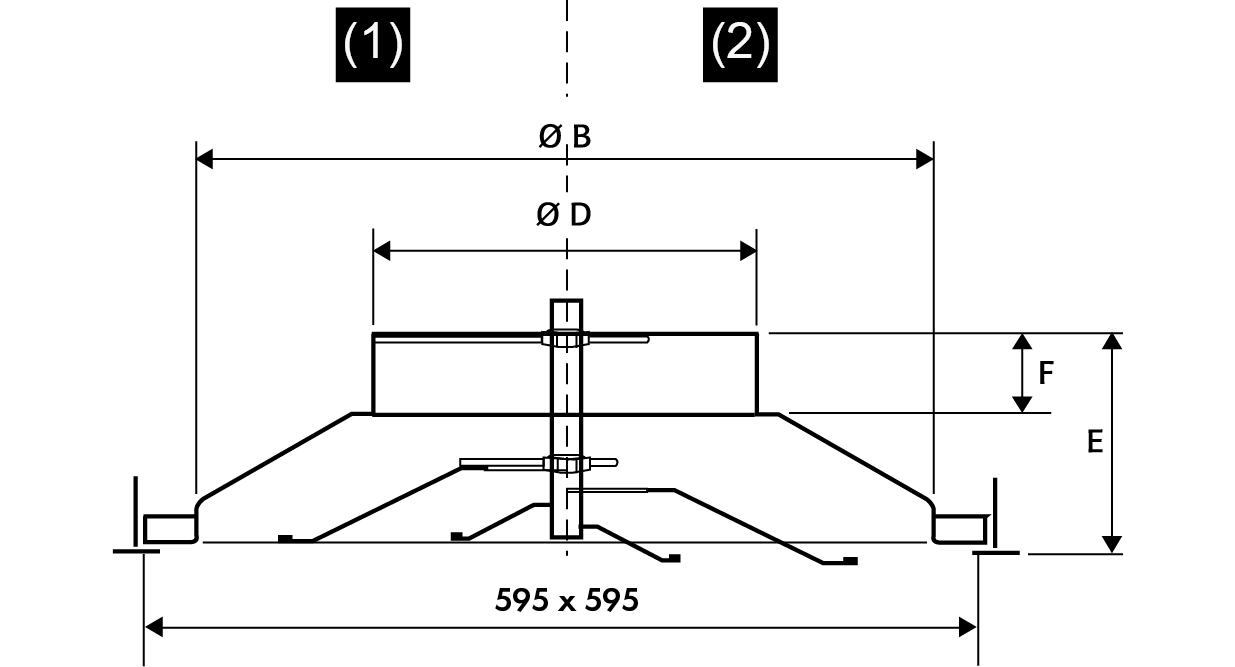

DAP 03 y DAP 03 Ri
DAU 03 RÉACTIL®.
- Difusor circular regulable por tornillo con sistema termostático: paso de la posición de verano a la de invierno (y viceversa) automáticamente.
<spanclass=”text-nota”>Consulte AQUI a página de produto para mais informações.</span>

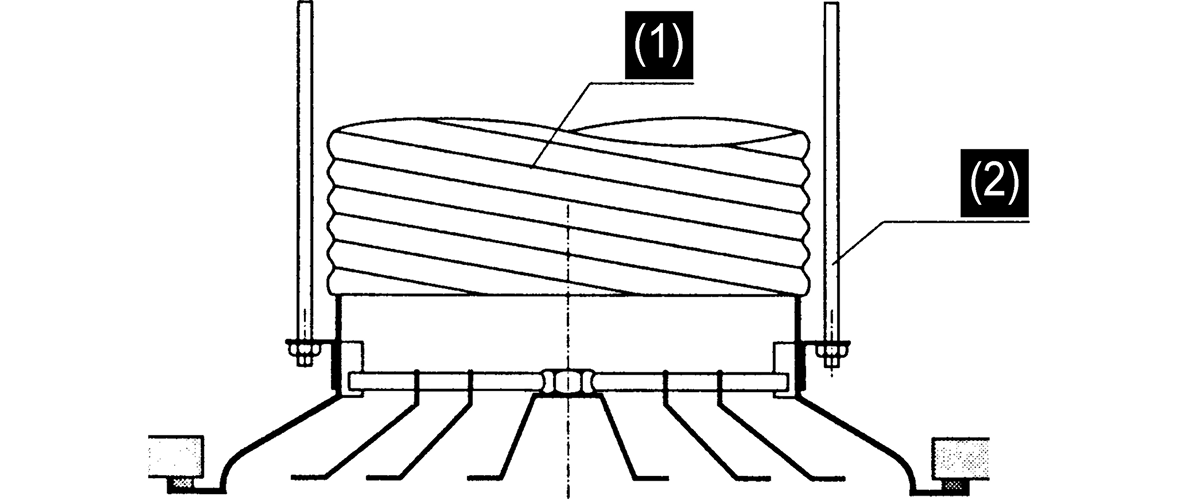

MONTAJE EN CONDUCTO CIRCULAR
Flexible o metálico
- Conecte el difusor a lo conducto.
- Suspenda el difusor con una varilla roscada y piezas de fijación (no suministradas).

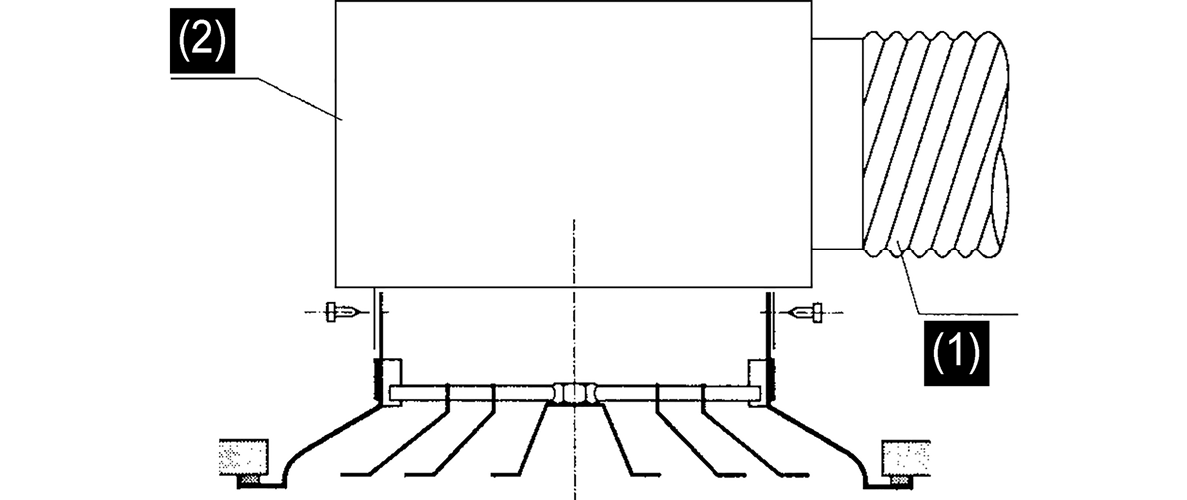

MONTAJE COMPLETO
PFU 41 + adaptación circular
- Conecte el adaptador circular de CA en plenum.
- Conecte plenum a conducto.
- Fijar el difusor al accesorio circular.
- Suspender plenum.

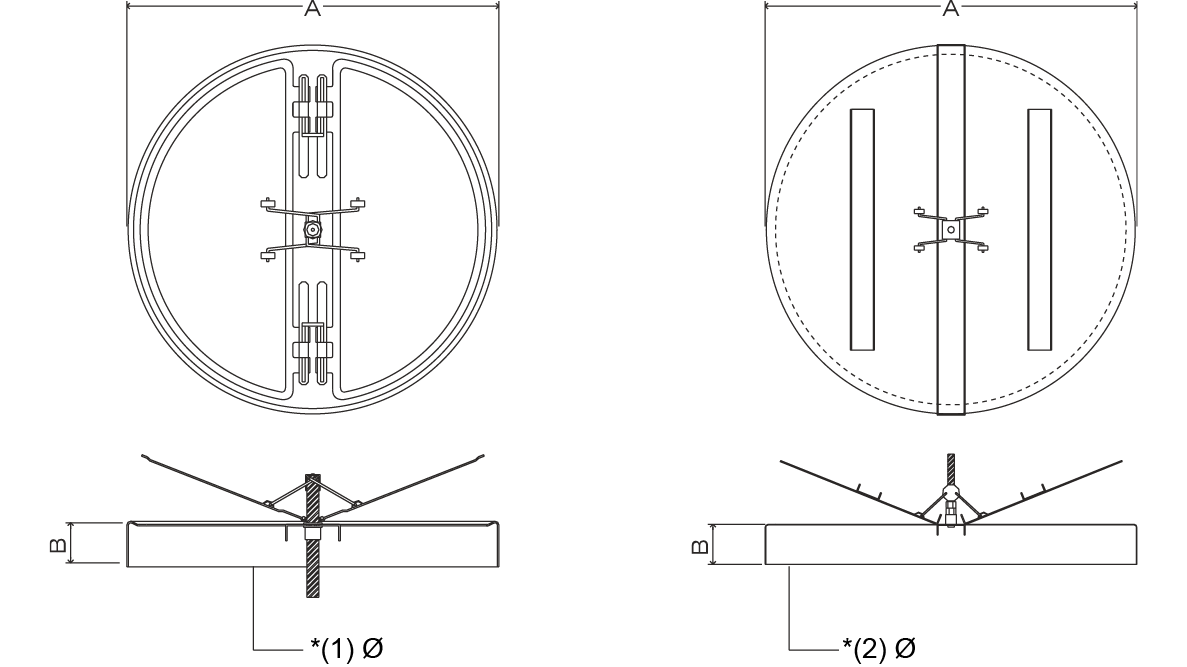

MONTAJE CON COMPUERTA
RFU 04
- Fijación del difusor a la compuerta.

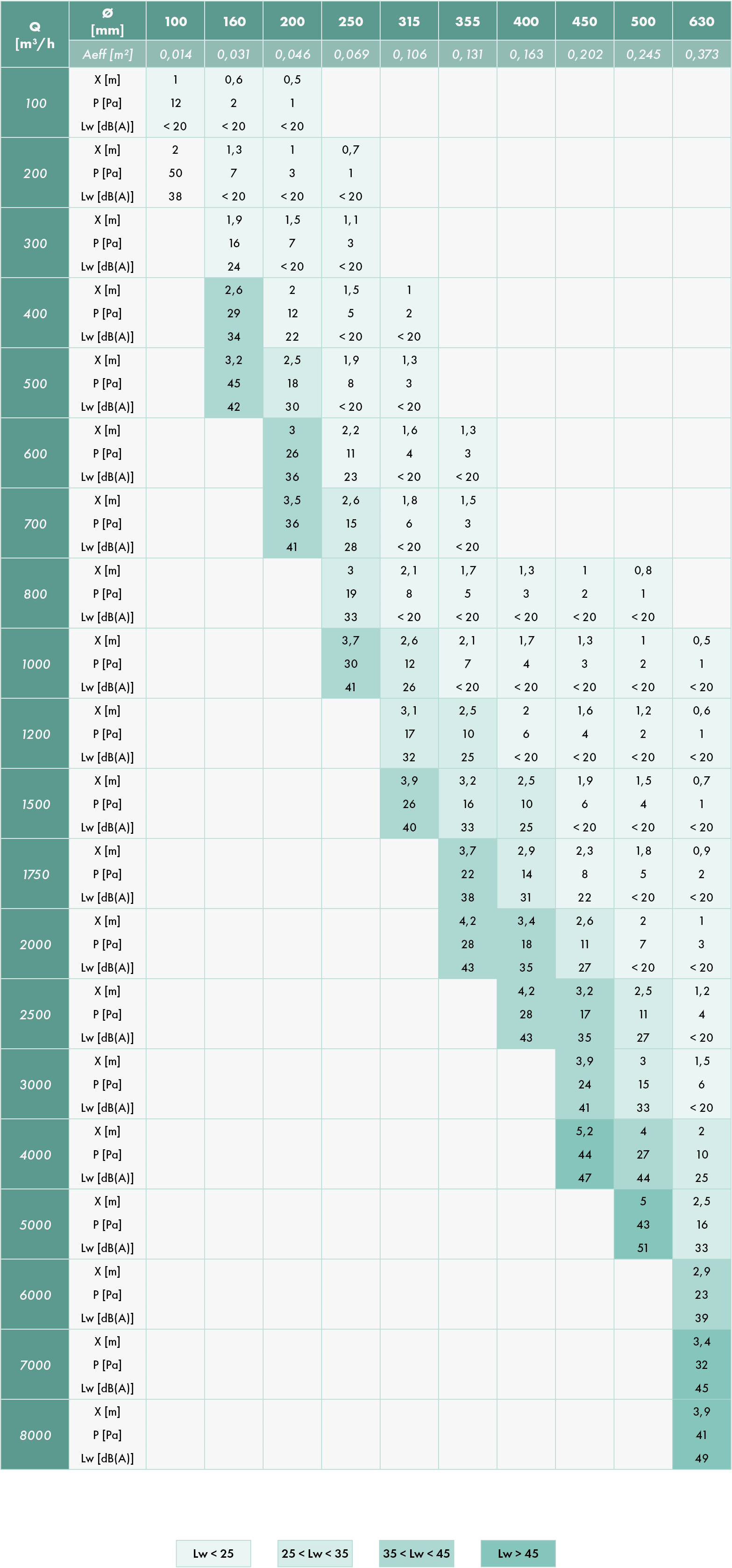

TABLA DE SELECCIÓN PARA DAU 03 Y DAP 03
PFU 41 + AC
Plenum conexión axial de chapa de acero galvanizado + racor circular de acero galvanizado.
RPD 03
Puente de montaje con compuerta integrado para DAU 03.
RFU 04
Compuerta de la circular caudal .
Clips de montaje para DAU 03 Ri - DAU 03 Réactil® - DAU 03
Accesorio de montaje: consúltenos para más información.
Easyflux
Compuerta para el equilibrio y la regulación de caudal.
Piezas de montaje para DAU 03
Póngase en contacto con nosotros para obtener más información.
