Ventajas
VENTAJAS ELVIRA® ECM SR
Caudal
Reducción del consumo de energía hasta un 75%. Rejilla con perfil para la optimización de . Kit de válvulas instalado de serie como opción.
lineal difusión
VENTAJAS ELVIRA® ECM CON REGULACIÓN ME O MR
Regulación integrada.
Funcionamiento en maestro-esclavo: Elvira® ECM ME.
Comunicación con GTC a través de ModBus: Elvira® ECM MB.
Kit de válvulas montado de serie como opción.
Gama
- Potencias de refrigeración sensibles de 1,3 a 7,9 kW.
- 3 versiones: 2 tubos, 2 tubos + batería eléctrica y 4 tubos.
- En los modelos de 4 tubos, para ambas versiones: los modelos 14 y 44 son más adecuados para calefacción y los modelos 26, 36 y 56 para refrigeración.
Regulación:
- Sin regulación: Elvira® ECM SR.
- Funcionamiento en maestro-esclavo: Elvira® ECM ME.
- Comunicación con GTC a través de ModBus: Elvira® ECM MB.
Denominación
Aplicación / Utilización
Construcción / Composición
Caja:
- Chasis de chapa de acero galvanizado con aislamiento térmico en el interior (polietileno expandido con células cerrado de 10 mm de espesor) y barrera anticondensación en los paneles exteriores.
- Conexión nuevo aire posible con accesorios.
Batería agua fría:
- Tubos de cobre.
- Remates en aluminio fijados mecánicamente.
- Bandeja de condensación en ABS termomoldeado en poliestireno expandido de alta densidad, pasos de aire premoldeados para optimizar la circulación.
- Clasificación de resistencia al fuego B1 de acuerdo con las normas DIN 4102.
- Bandeja auxiliar de condensados para la válvula reguladora.
Ventilador:
- Ventilador centrífugo de reacción, equilibrado estática y dinámicamente Accionamiento directo por motor de varias velocidades.
Bomba de extracción de condensados:
- Altura de elevación: 0,65 m.
- Controlado por un sistema de flotador con alarma de seguridad.
Rejilla impulsión/retorno Déco:
- Rejilla de acero RAL 9003 con un 30% de brillo.
- Difusión tipo lineal, desde 4 direcciones.
- Retorno en placa perforada equipada con una bisagra para facilitar el acceso al filtro.
- Filtro de retorno G2 (como accesorio).
Batería eléctrica:
- Consta de una batería aleteada eléctrica , equipada con 2 termostatos de seguridad (automático a 45° C y manual a 80° C).
- De 1,5 a 3 kW.
Opciones
Embalaje
- Vendido por unidad.
REGULACIÓN
Funciones:
- 4 modos de funcionamiento (ventilación / refrigeración / calefacción / automático).
- Programación de la temperatura deseada.
- Programación de la velocidad del ventilador.
- Encendido/apagado por contacto auxiliar (reloj, contacto de ventana, etc.).
- Programación diaria (On/Off).
- Control de la válvula de agua TOR.
- Cambio manual verano/invierno.
- Posibilidad en 4 tubos de una conmutación automática verano/invierno con zona neutra de 2° C.
- Posibilidad en 2 tubos de conmutación automática verano/invierno con una sonda T2 (como accesorio).
- Funcionamiento maestro/esclavo de hasta 20 unidades
(10 unidades para la versión ME). - Comunicación con el GTC a través de ModBus RS 485 (sólo la versión MB).
Opciones:
CARACTERÍSTICAS TÉCNICAS

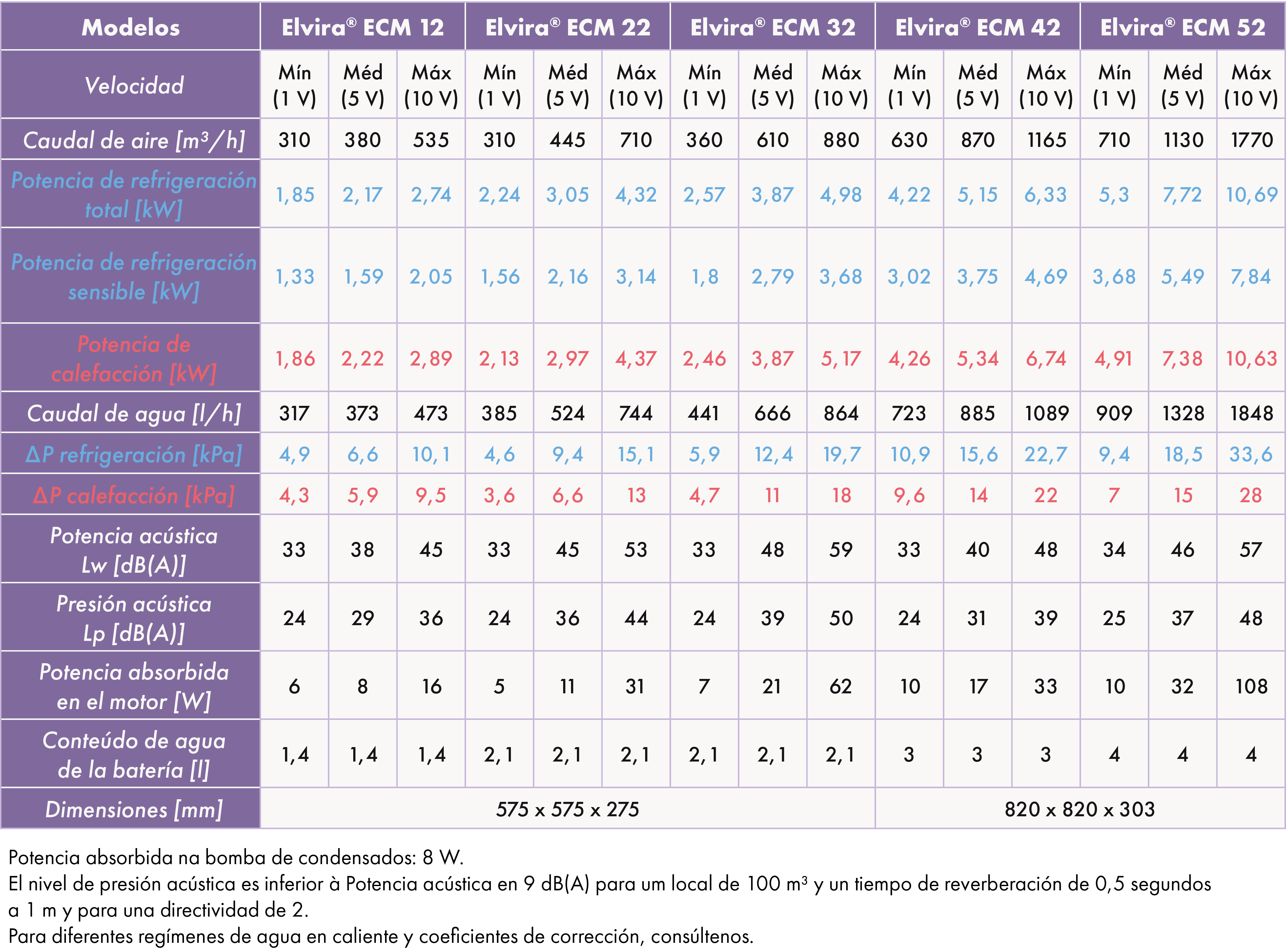

Instalación 2 tubos

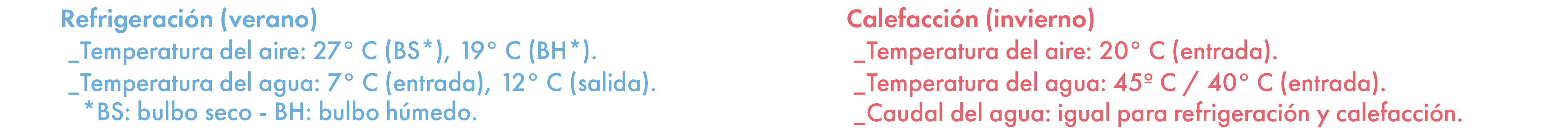

Los datos indicados se refieren a las siguientes condiciones de funcionamiento
(condiciones Eurovent):

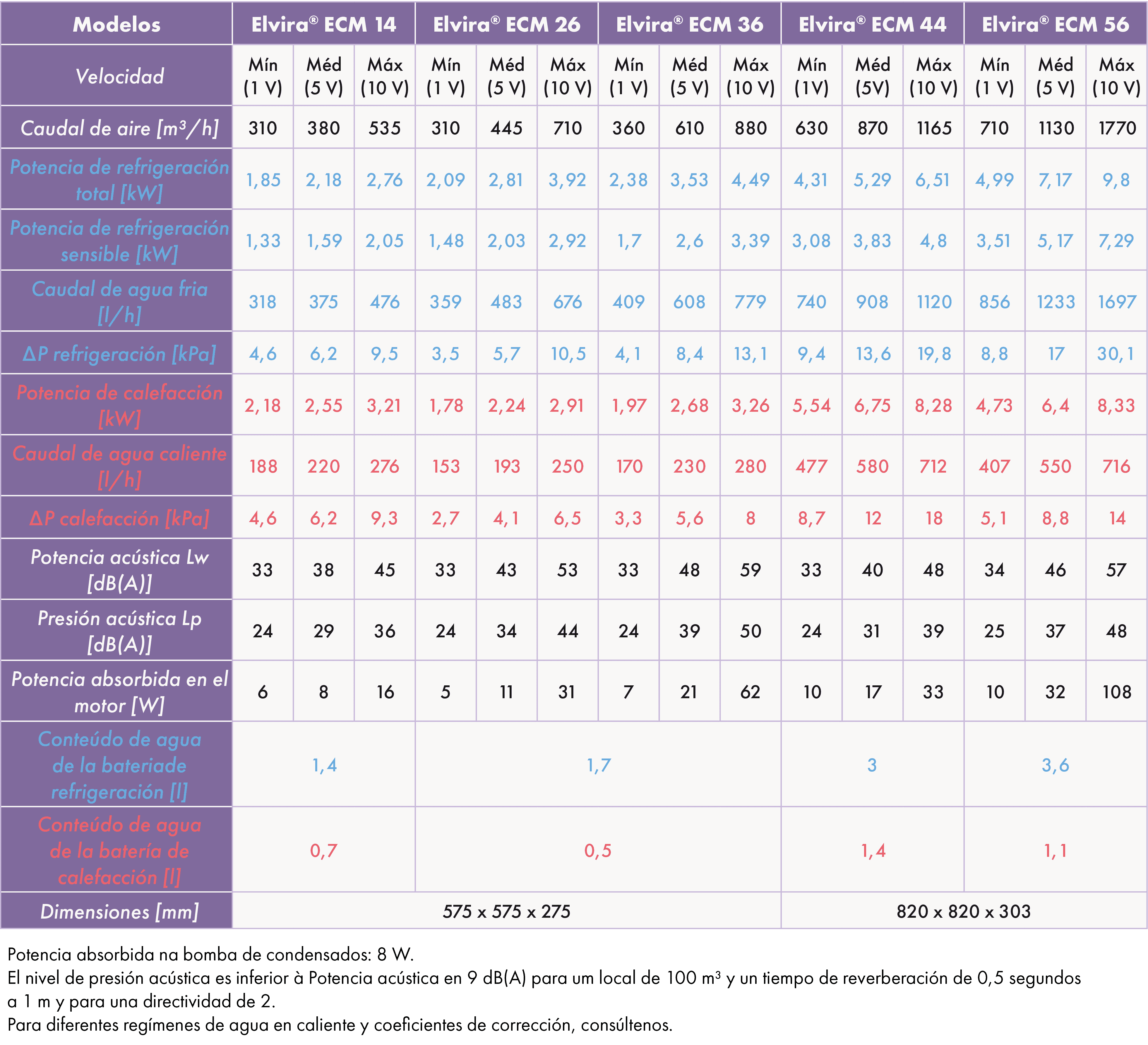

Instalación de 4 tubos

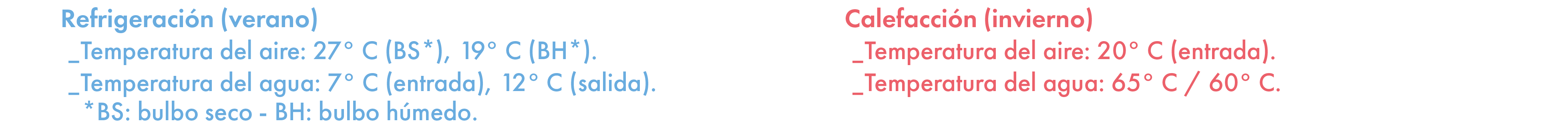

Los datos indicados se refieren a las siguientes condiciones de funcionamiento
(condiciones Eurovent):

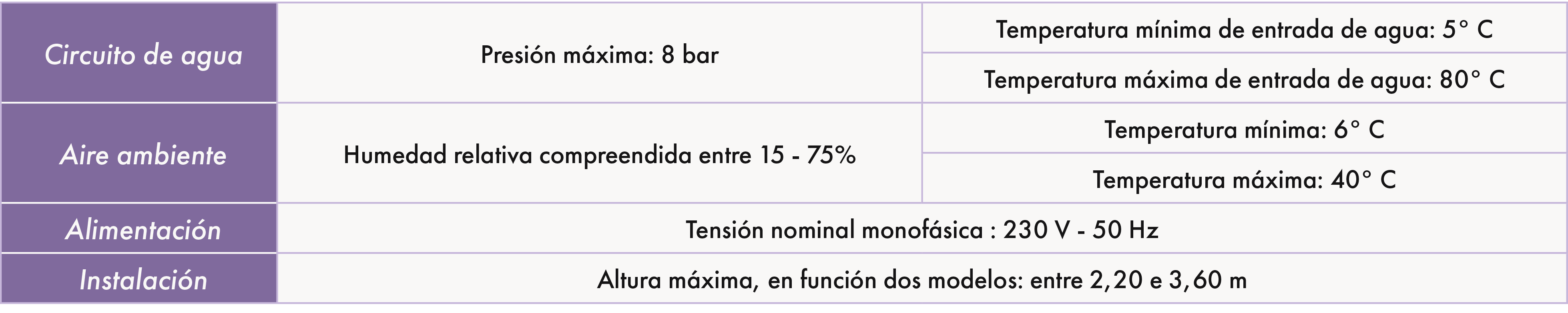

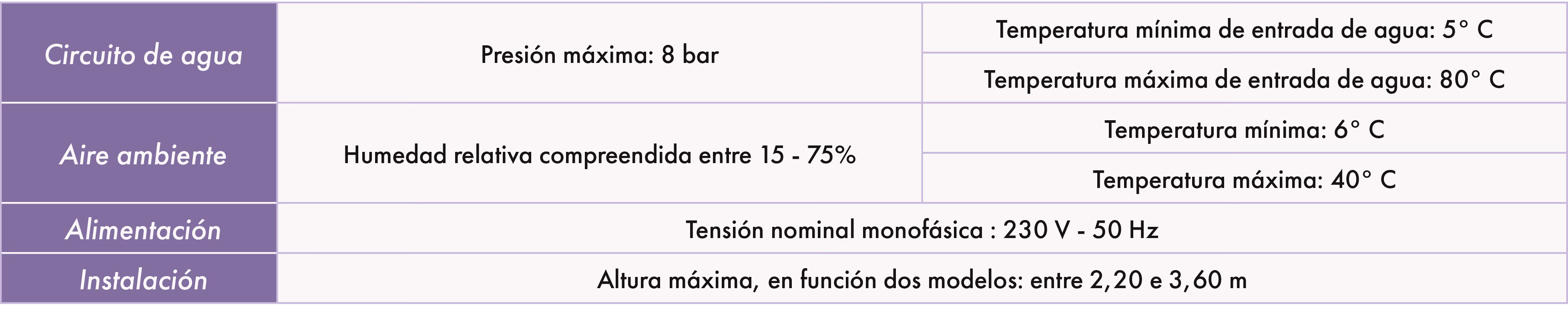

LÍMITES DE FUNCIONAMIENTO
DIMENSIONES Y PESOS
Los esquemas de dimensiones son similares a los de Elvira® Déco: haga clic AQUÍ para acceder.

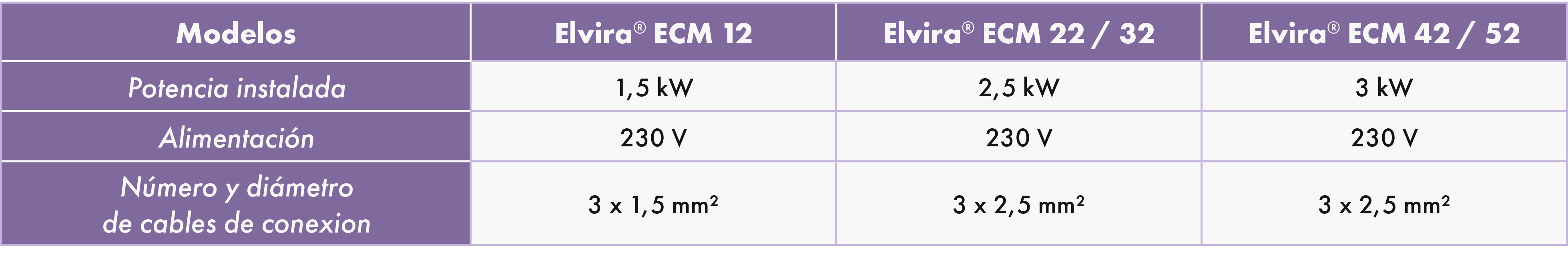

BATERÍA ELÉCTRICA PARA ELVIRA® ECM
- La equitación original.
- Termostatos de seguridad incluidos (automático a 45º C y manual a 80º C).
REGULACIÓN

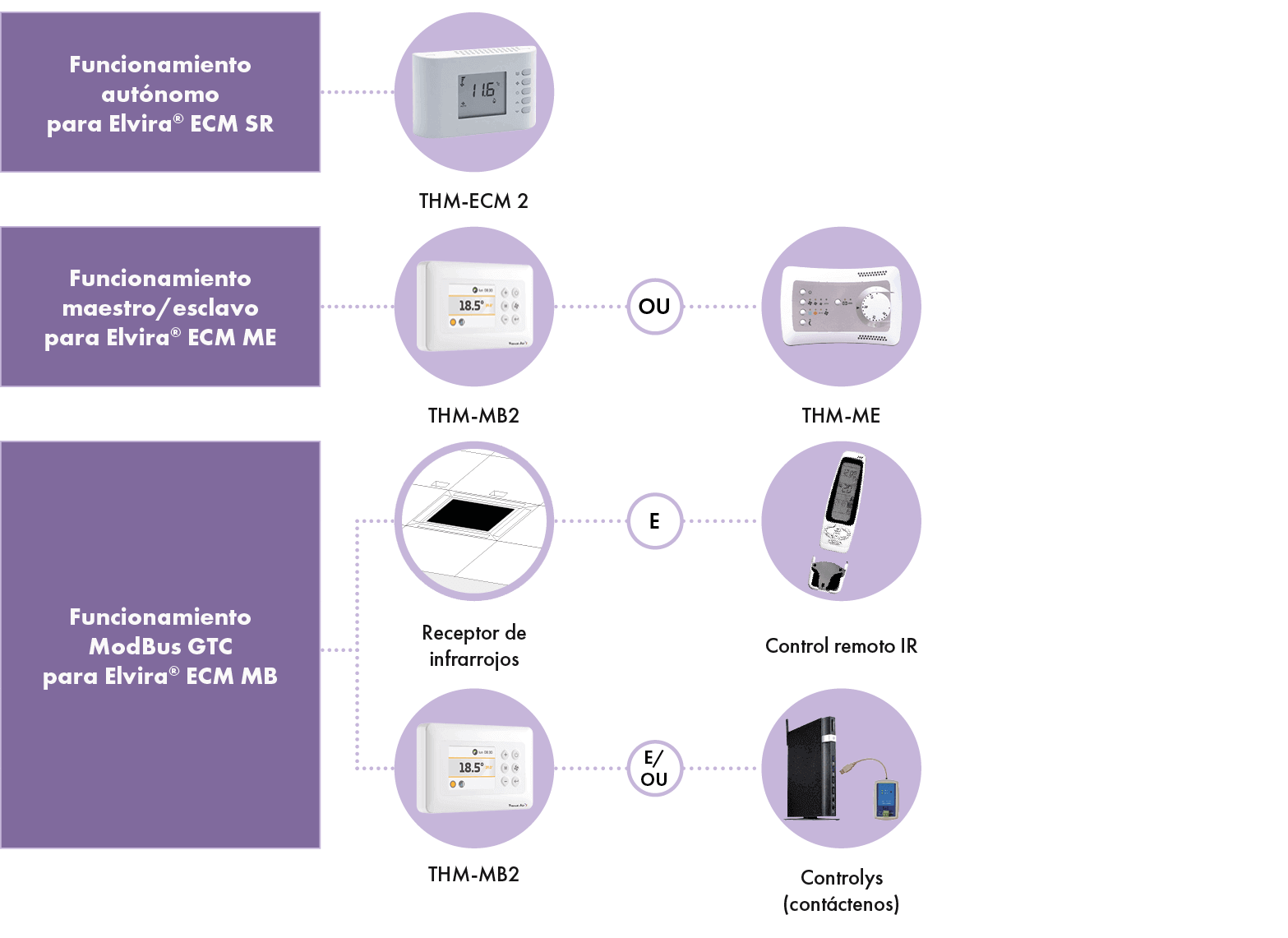

Termostatos
Una amplia gama de termostatos adaptados a cualquier tipo de condición:
- 2 y 4 tubos o 2 tubos + batería eléctrica .
- Control manual/automático de la ventilación.
- Para más información, consulte la gama completa de termostatos aquí.

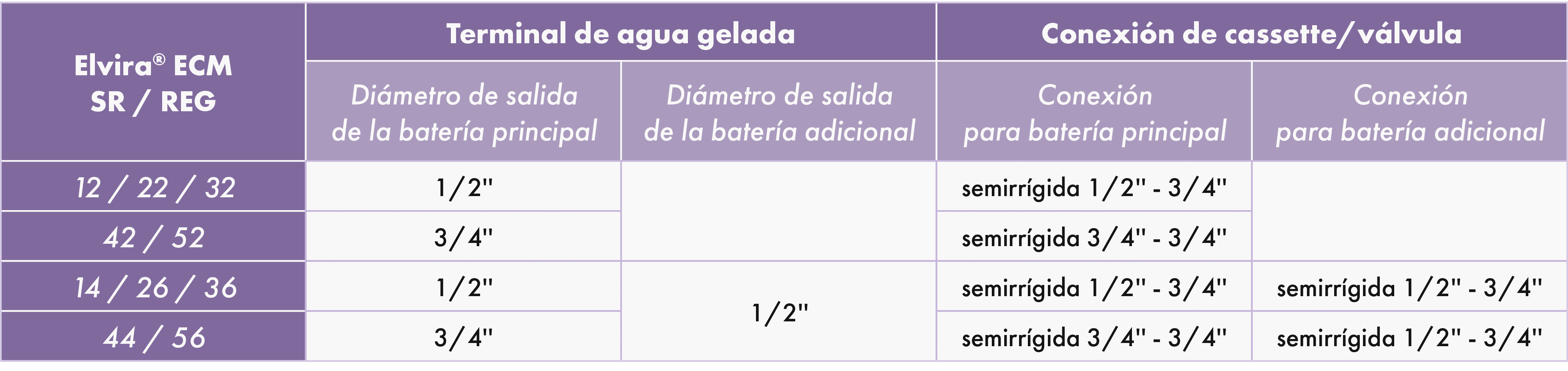

Conexión y diámetro de la válvula
Kit de válvulas
El kit de válvulas (montado en fábrica o sin montar) se compone de:
- Una válvula de 2V o 3V + by-pass;
- Un motor TOR (230 V);
- Un tubo de cobre para la conexión entre la casete y la válvula.
Conexión aire fresco
Modelo estándar: rectangular 110 / 55 mm.
Opción: adaptación a conductos circular.
Sonda change over T2
2 tubos.
