Ventajas
Compatible con todos los ventiladores ECM France Air.
Regula de forma autónoma un caudal ventilación mediante una señal de entrada de 0-10 V procedente de una sonda de CO₂ o de higrometría.
Parametrización sencilla y lectura fácil de la medida.
También disponible en la versión con sonda de temperatura numérica integrada.
Programación horaria con mando a distancia (opcional).
Gama
- 2 modelos disponibles: Evolys® Sense y Evolys® Sense T, con sonda de temperatura numérica integrada).
Denominación
Aplicación / Utilización
Modulación de caudal de motoventiladores EC con:
- Sonda de temperatura integrada para la versión Evolys® Sens T;
O
- Sonda externa 0-10 V para la versión Evolys® Sens (CO₂ / higrométrico).
- Ideal para aplicaciones de control en caudal para la gama de ventiladores axiales ECM (Hélipac® ECM) y ventiladores de techo ECM (Simoun® ECM, Helicia® ECM, TKC V/H ECM), en función del tipo de ocupación de los espacios a tratar.
Construcción / Composición
Caja:
- Plástico ABS-V0, conforme a la norma UL-94.
- Color blanco RAL 9010.
- Índice de protección IP 54, según la norma EN 60529.
Panel de control frontal:
- Pantalla LCD retroiluminada de 2 x 8 caracteres (menú de configuración, visualización de la presión de consigna, etc.).
- 4 mandos de ajuste.
Entrada para conectar la sonda:
- Sonda de temperatura: 1 cable DS18B20 integrado en versión Evolys® Sens T°.
- Rango de medición de la temperatura: de -55 a 125 °C.
- Entrada analógica 0-10 V o digital (por sonda de CO₂ , higrométrica).
- Rango de variación de la señal: 0-100 %.
La comida:
- 230 Vac, 50 Hz.
- Salida de 24 Vdc / 50 mA para alimentar una sonda externa.
Consumo:
- 230 Vac: máximo 20mA.
Opciones
Embalaje
- Vendido por unidad.

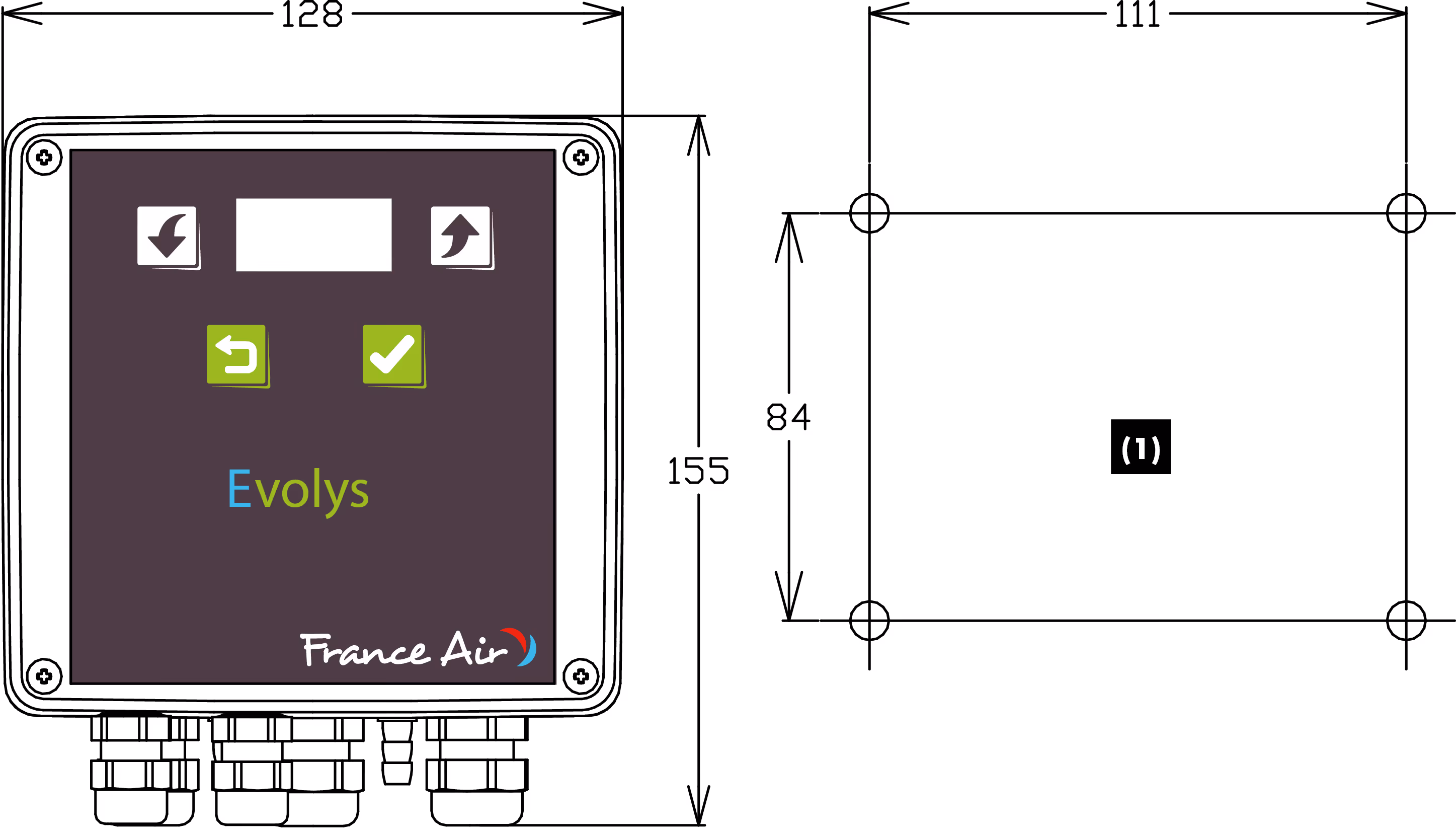

DIMENSIONES Y PESOS
LÍMITES DE UTILIZACIÓN
- Temperatura de funcionamiento: de -10° a 50° C.
- Si se instala en el exterior, proporcione una cubierta para la lluvia.
CARACTERÍSTICAS TÉCNICAS
Regulación:
- Modo de control: autónomo(stand alone), con control remoto o Modbus (GTC).
Selección de la señal de entrada:
- Señal de la sonda de temperatura: integrado para Evolys® Sens T°.
- Encendido de la señal de la sonda externa de 0-10 V.
Modo de nivel apagado:
- Si está activo, permite que la ventilación se inicie sólo cuando los valores de consigna alcanzan los valores mínimos.
Intervalo de consigna ajustable:
- Mínimo y máximo.
Alarma ajustable:
- Salida de relé.
Comunicación GTC:
- Protocolo Modbus RTU (RS485).
<spanclass=”text-nota”>Redução do consumo elétrico através da modulação dos caudais: conjugação do comando Evolys® Sens ou do Sens PT1000 com os ventiladores Hélipac® ECM, Simoun® ECM e Helicia® ECM.</span>

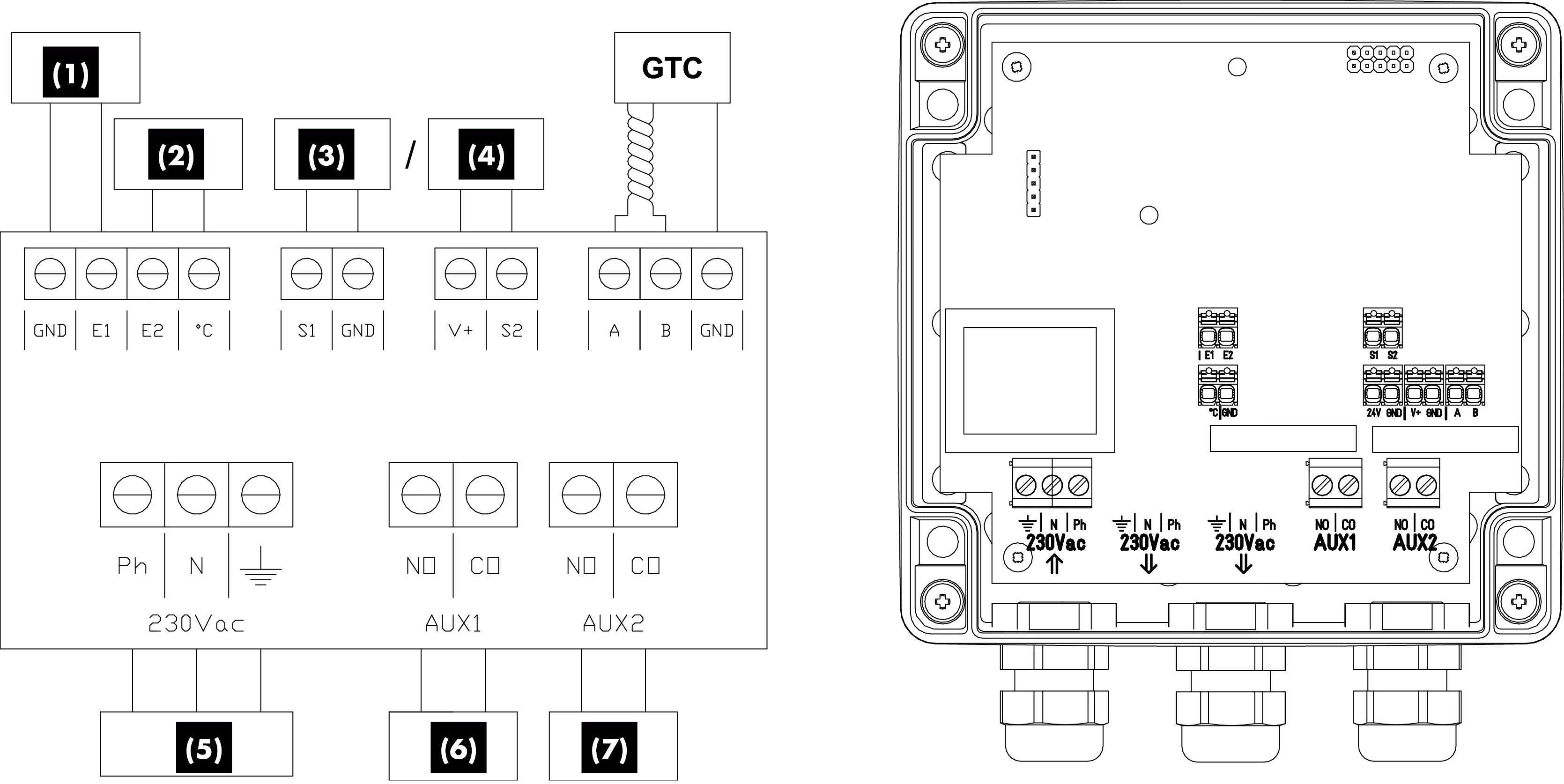

DIAGRAMA DE CONEXIÓN
Sonda de CO₂
- Rango de medición: de 400 ppm a 1100 ppm.
- Conexión eléctrica sencilla mediante bloque de terminales.
Sonda higrométrica
- Rango de medición: de 30 a 70 % de HR.
- Conexión eléctrica sencilla mediante bloque de terminales.
Sonda de temperatura
- Integrado y con mando a distancia en la versión Evolys® Sens T.

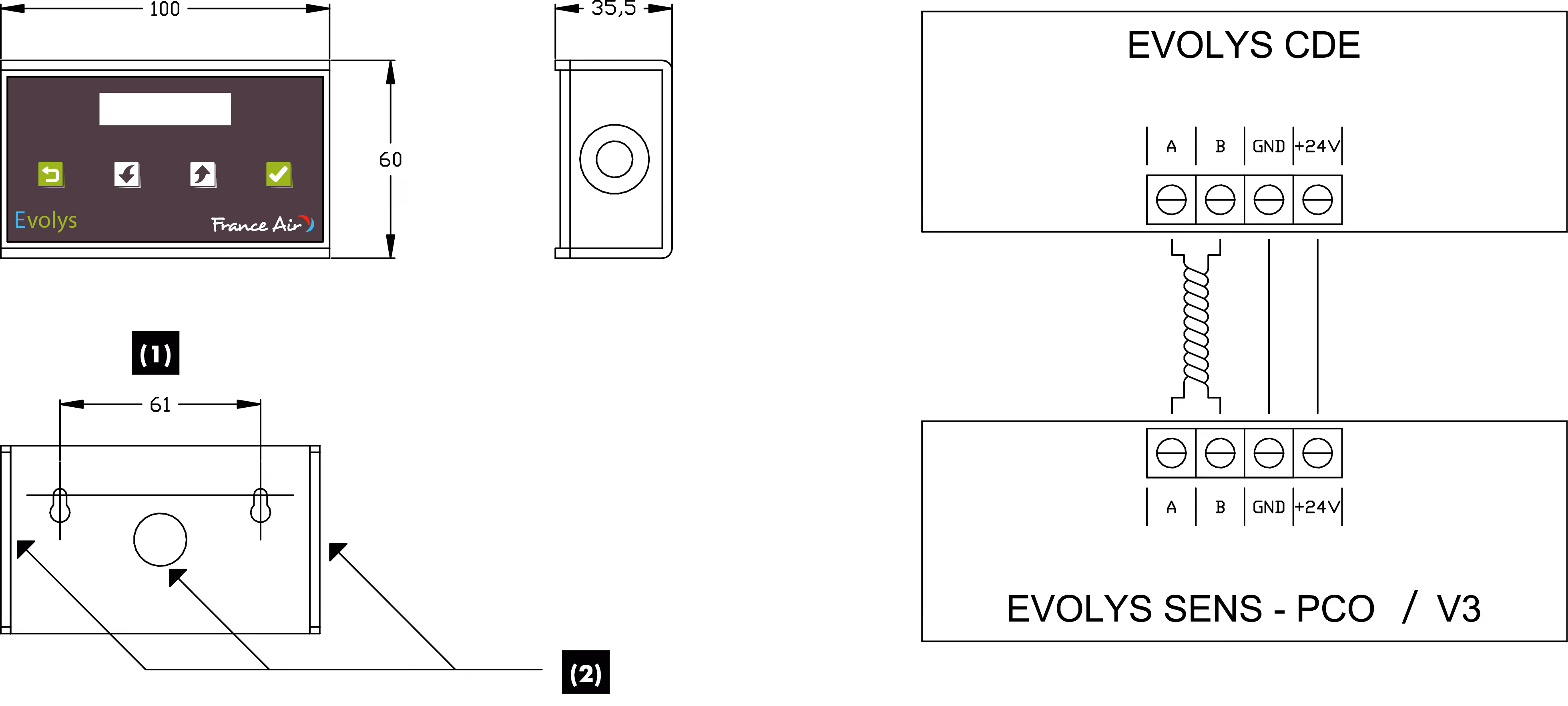

Mando a distancia
Con pantalla retroiluminada.
Pantalla de 2 x 16 caracteres.
Comunicación Modbus entre el mando a distancia y el Evolys® Sens.
Parametrización a distancia (lectura y escritura).
Programación horaria.
Embalaje
Por unidad.
