Hoja de datos del producto Versión PDF
Más información
.svg)
Ventajas
Adecuado para caudales de retorno elevados.
Área útil elevada .
Gama
- 20 dimensiones disponibles (tarifas).
- Dimensiones límite de fabricación: 100 x 75 mm / 1500 x 1200 mm.
- Caudales indicativos de 100 a 3000 m³/h (tabla de selección)

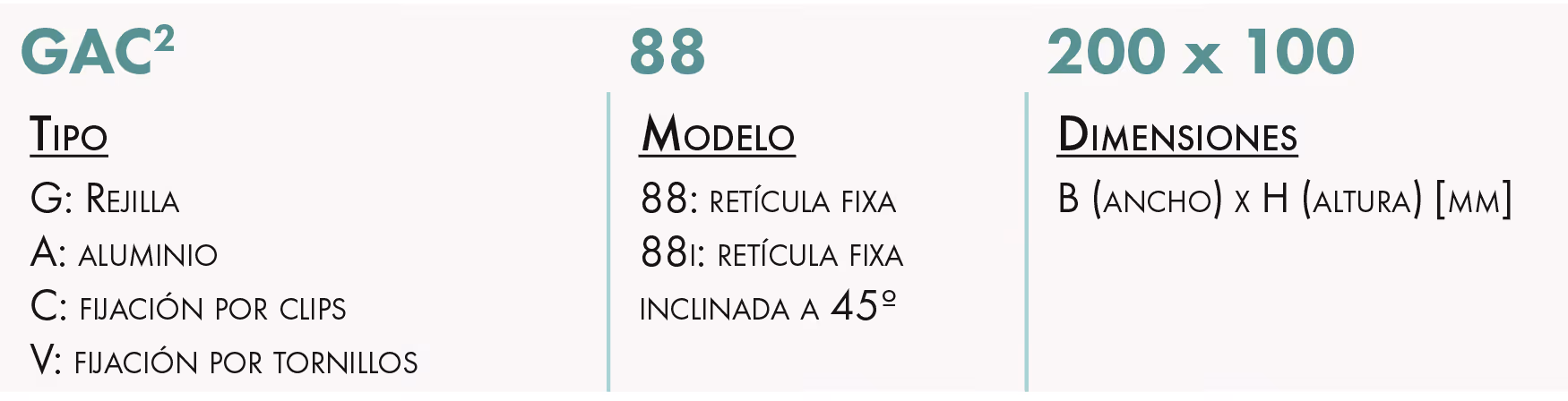

Denominación
Aplicación / Utilización
- Rejilla de retorno de pared para cualquier tipo de aplicación.
Construcción / Composición
- Marco en aluminio anodizado de 25 mm de ancho.
- Articulación periférica.
- Cuadrado de chapa de acero galvanizado con paso de 13 mm.
- Acabado: aluminio anodizado o pintado en RAL 9003 mate o RAL 9010.
- Fijación del clip.
Opciones
- Otros colores RAL.
- Fijación a través de tornillos.
- Dimensiones personalizadas dentro de los límites de fabricación.
Embalaje
- Vendido por unidad.

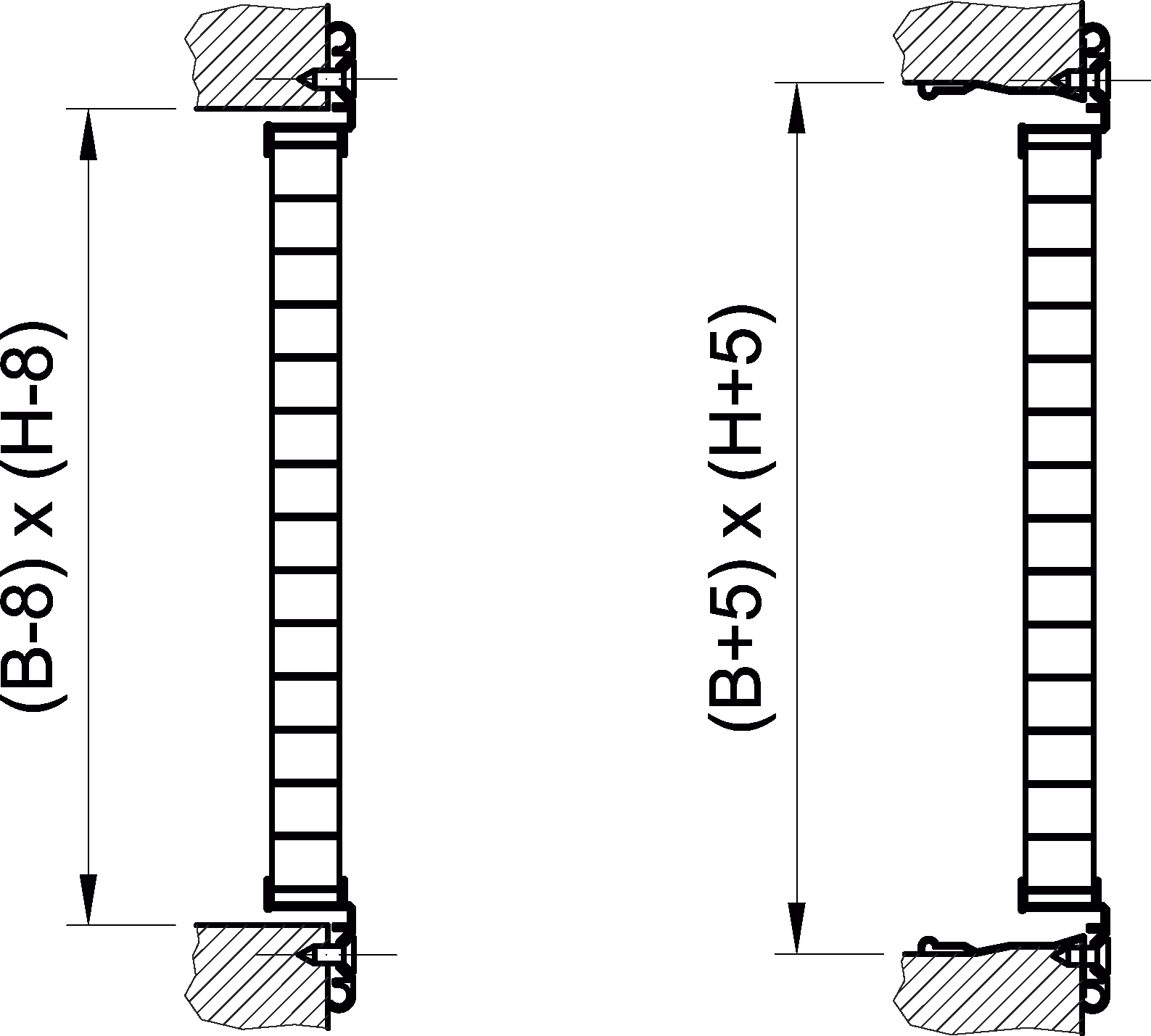

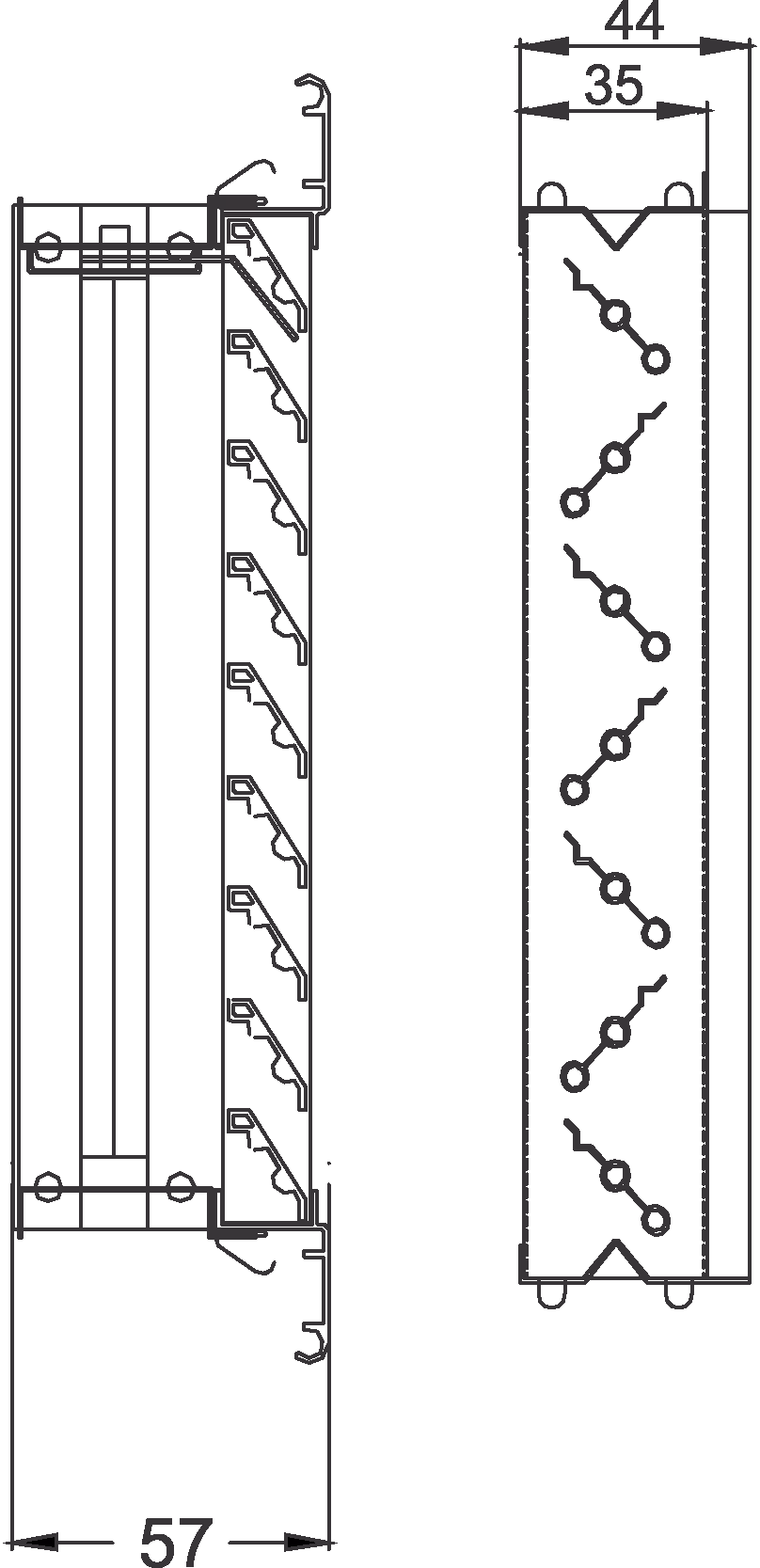

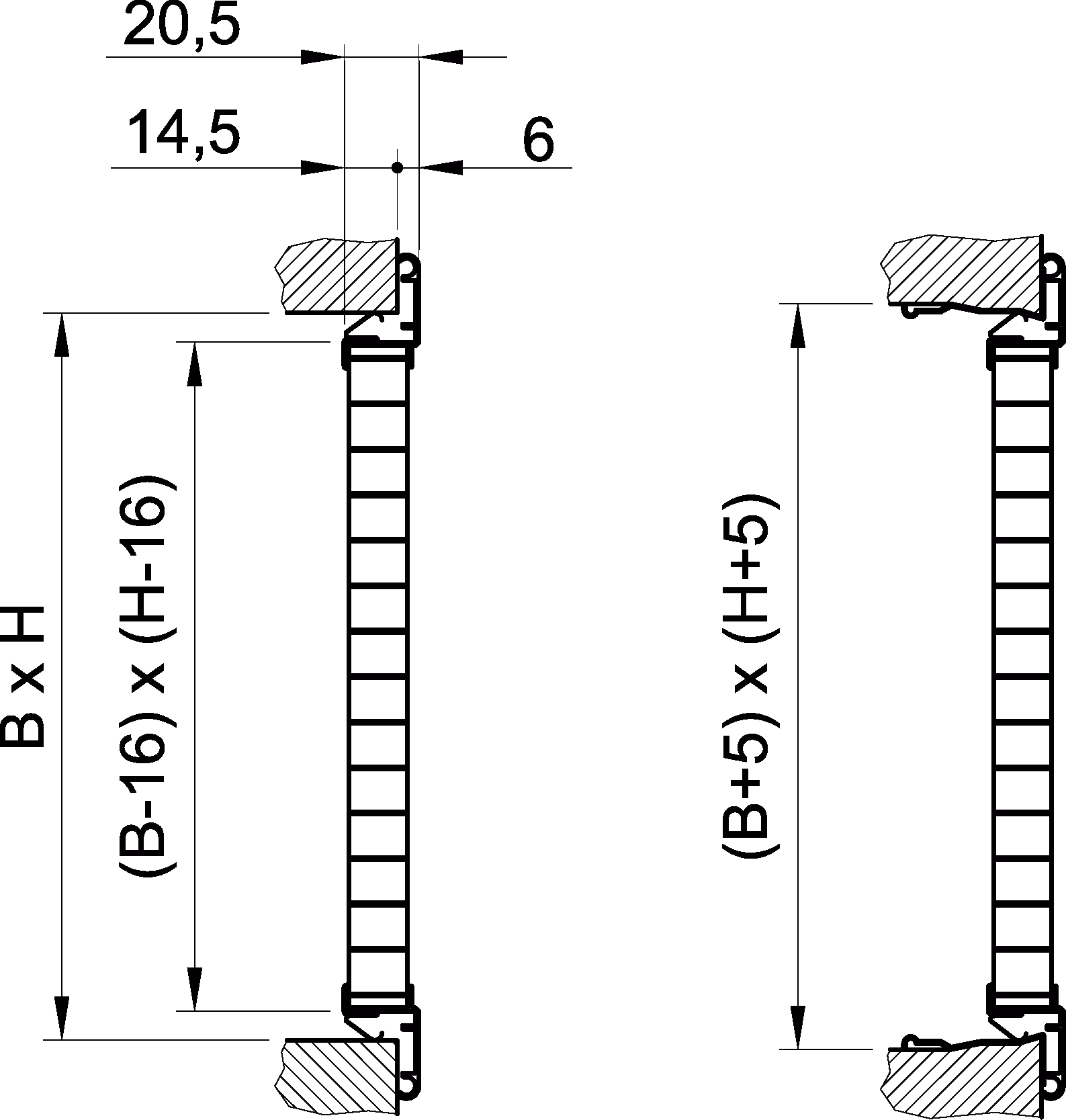

DIMENSIONES
Fijación del clip
Fijación por tornillos
El esquema dimensiones mostrado no considera el ensamblaje de rejilla con contramarco. Consulte la pestaña Ensamblaje y conexión para obtener más información.
MONTAJE EN PARED
- Fijación mediante un contramarco CFU 08.
- La dirección contramarco está fijada en pared.
- rejilla se fija a contramarco mediante clips.
MONTAJE DE COMPUERTA RFS 08
- compuerta se fija directamente en rejilla.

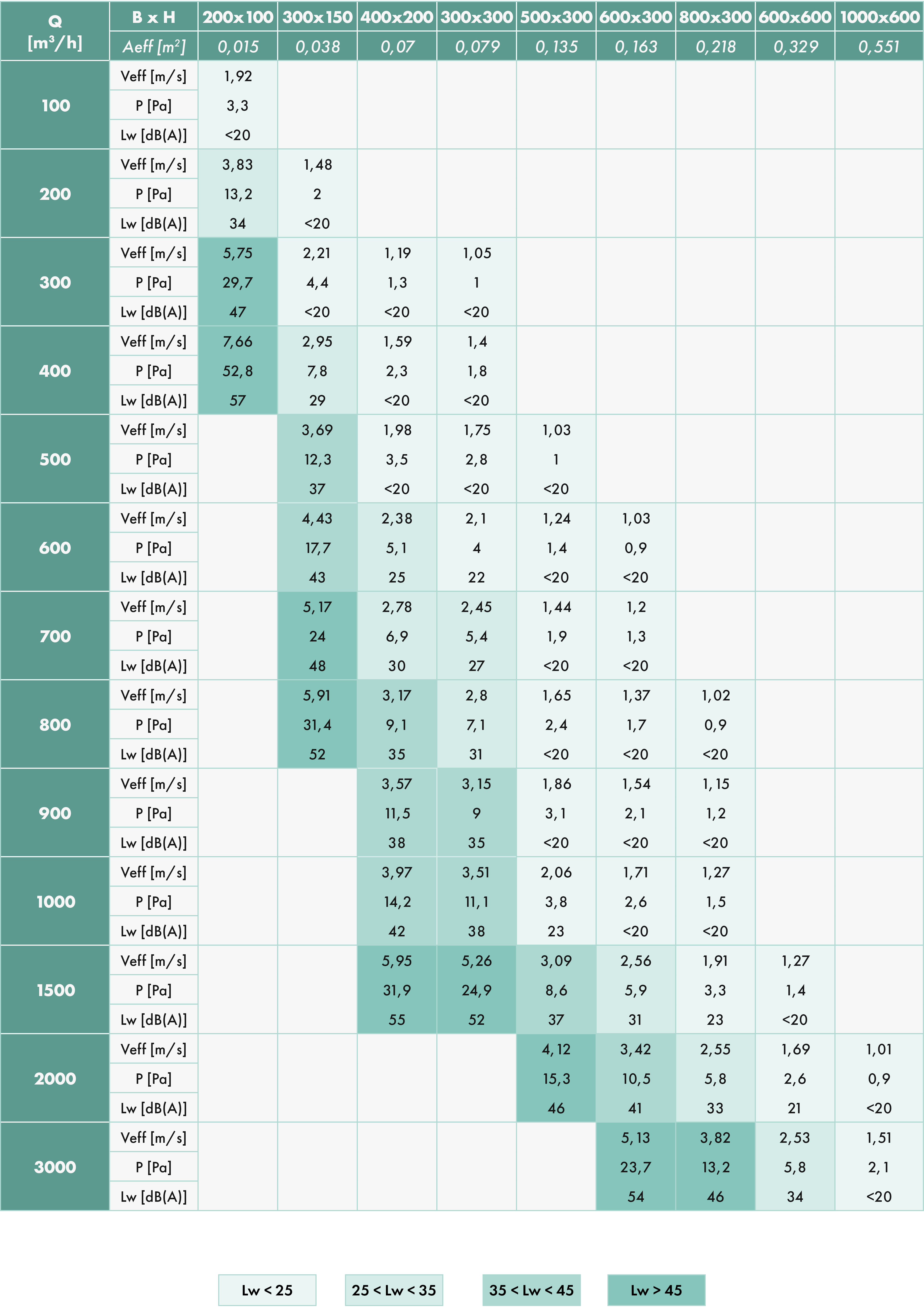

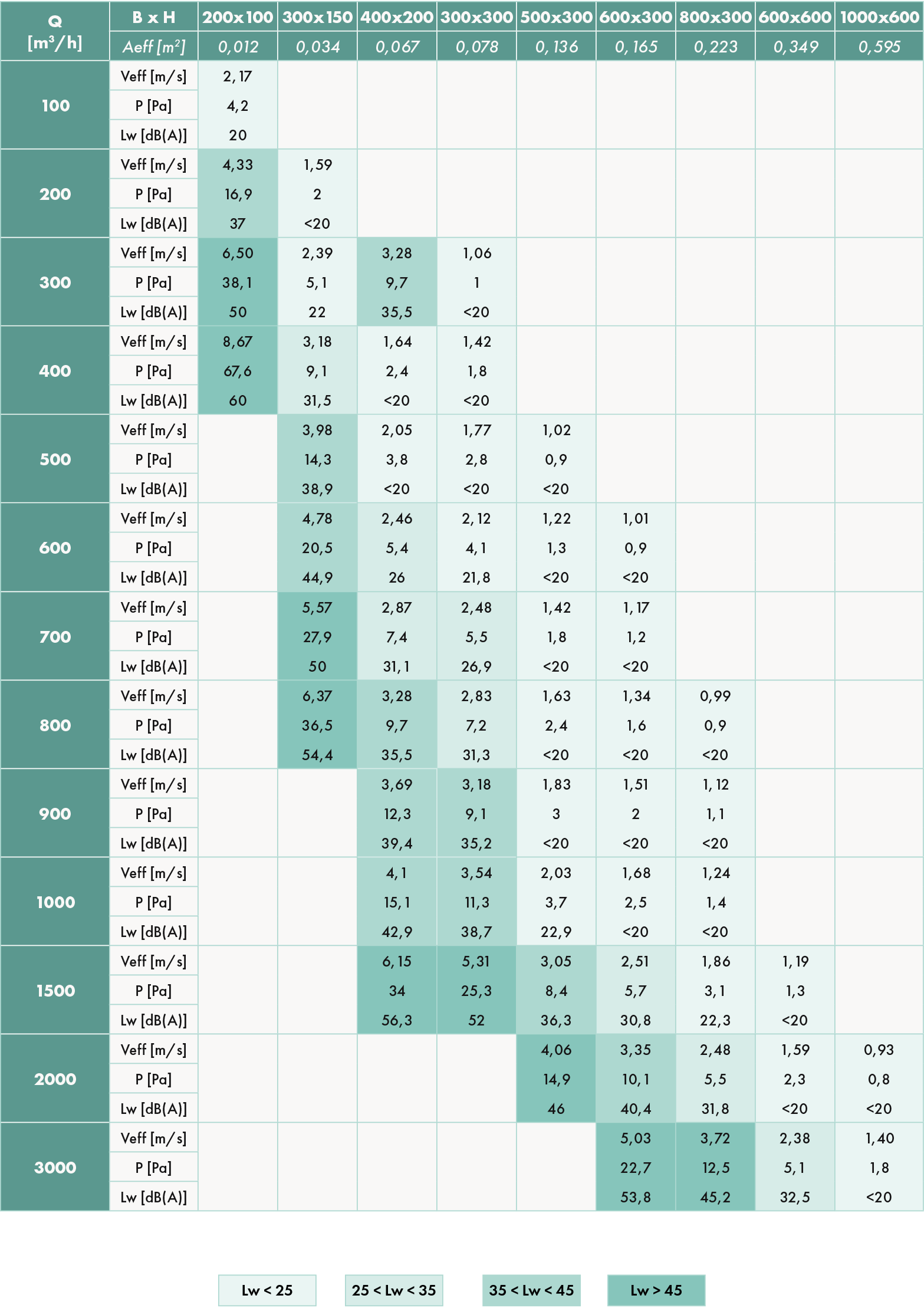

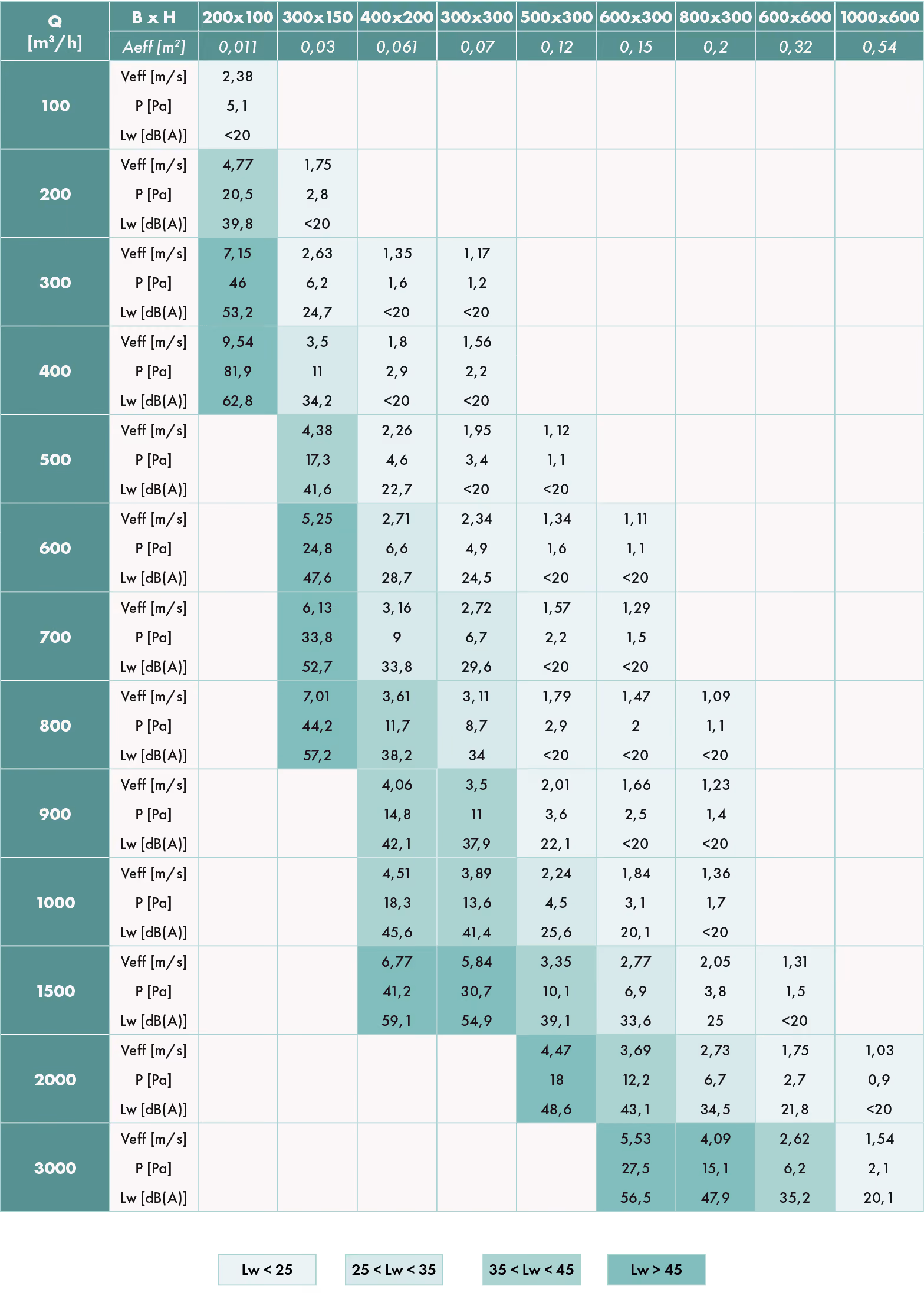

TABLA DE SELECCIÓN PARA GAC2 88
RFS 08
Compuerta de acero galvanizado con aletas opuestas.
CFU 08
Contramarco de montaje de acero galvanizado.
PFU 28
Plenum con conexión axial en chapa de acero galvanizado, con o sin aislamiento.
PFU 38
Plenum con conexión lateral en chapa de acero galvanizado, con o sin aislamiento
