Ventajas
Estructura en aluminio en forma de bañera autoportante.
Resistente a ambientes marinos.
Aislamiento inferior de 60 mm.
Soluciones de montaje.
Accesorios.
Gama
- CFK-1: panel con un solo circuito de arpa vertical.
- F3-1: panel con circuito serpentina vertical.
- F3-1Q: panel con circuito serpentina horizontal.
Denominación
Aplicación / Utilización
- Para la producción de agua caliente para calefacción o producción de ACS mediante energía solar.
Construcción / Composición
- Bañera en aluminio extrusionada resistente a ambientes marinos, con fondo aislado de lana de roca de 60 mm y aislamiento lateral de 25 mm en los modelos F3-1 y F3-1Q.
- La ventilación de la bañera está garantizada por filtros de aire permanentes.
- Intercambiador de bobina/meandro (arpa simple CFK-1) con un volumen mínimo para una rápida transmisión de la energía al intercambiador.
- Absorbedor de cobre de superficie completa, soldado por ultrasonidos, con tecnología de 4 puntos.
- Vidrio solar EDG de alta transparencia de 3,2 mm (3,0 mm CFK-1) resistente al granizo según la norma EN 12975 y estructura ligera para un rendimiento óptimo con radiación angular.
- Junta de EPDM entre la bañera y el marco con esquina vulcanizada.
- El bastidor se fija con una prensa de 200Tm.
Opciones
Opciones y accesorios:
- Solución de soporte para cubiertas planas de hasta 10 paneles, en aluminio anodizado o estándar.
- Solución de soporte en tejados inclinados, en la cara vista o integrado en el tejado.
- Regulador solar SM1-2, para aplicaciones con un solo circuito a través del control diferencial de la temperatura, suministrado con una sonda para los sensores y el tanque.
- Controlador SM2-2 para aplicaciones con dos depósitos y dos acumuladores de recogida, o tres depósitos y un acumulador batería .

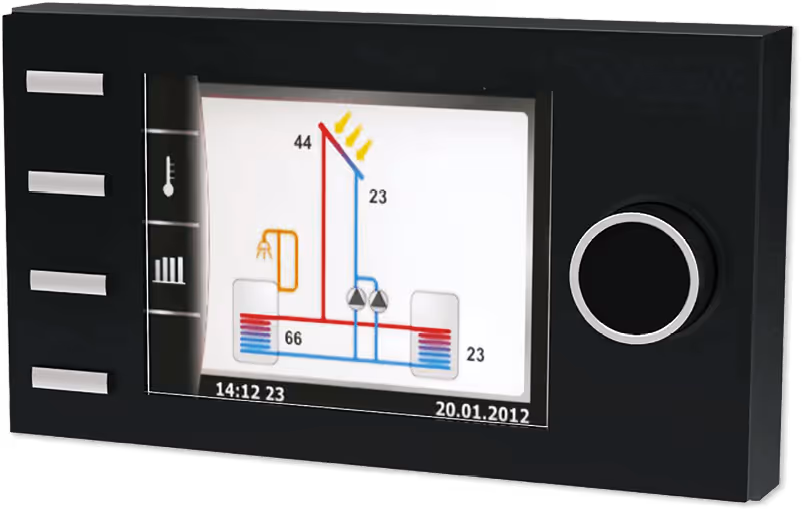

- Interfaz solar BM-2.

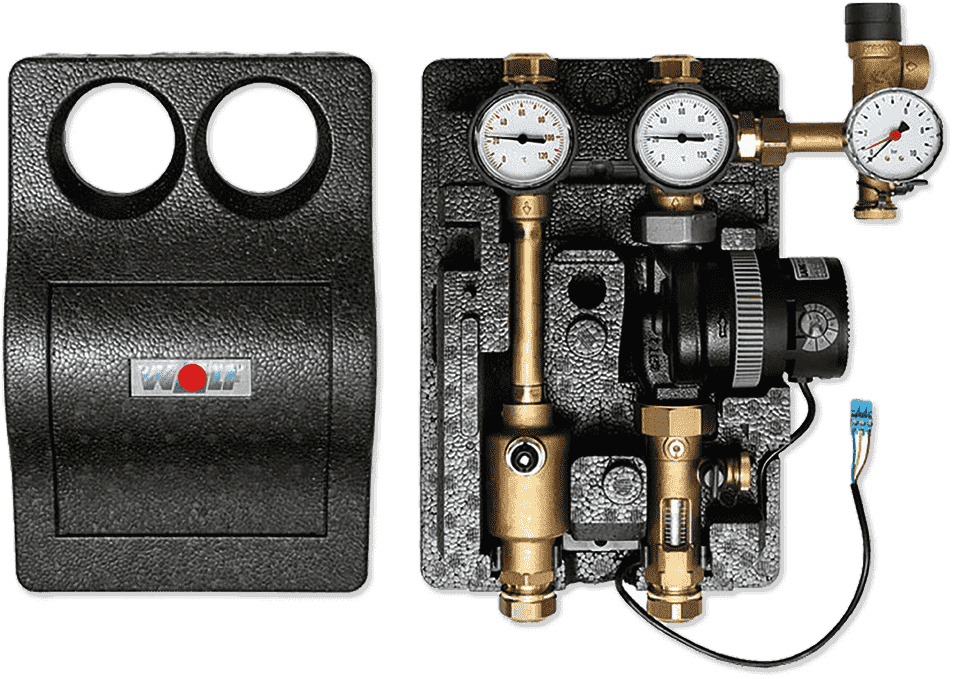

- Grupo hidráulico solar completo, compacto enclausurado em envolvente de isolamento térmico, desmontável para acesso, com possibilidade de integração do controlador. Duas versões: até 10 ou 20 painéis. Inclui: válvulas de corte e termómetro na ida e retorno, sistema de enchimento/drenagem, válvula de segurança 6 bar, manómetro de 0-10bar, separador de ar e purgador manual. Regulador de caudal de 2-15 l/min (até 10 painéis) e 7-30 l/min (até 20 painéis). Bomba de alta eficiência (EEI<0,20).
- Diversos accesorios hidráulicos como compensadores, vainas de inmersión, vasos de expansión, etc.
- PAC's solares, posibilidad de pedir PACS solares que incluyen todos los elementos de un sistema solar para pequeñas aplicaciones:
Embalaje
Vendido por unidad.

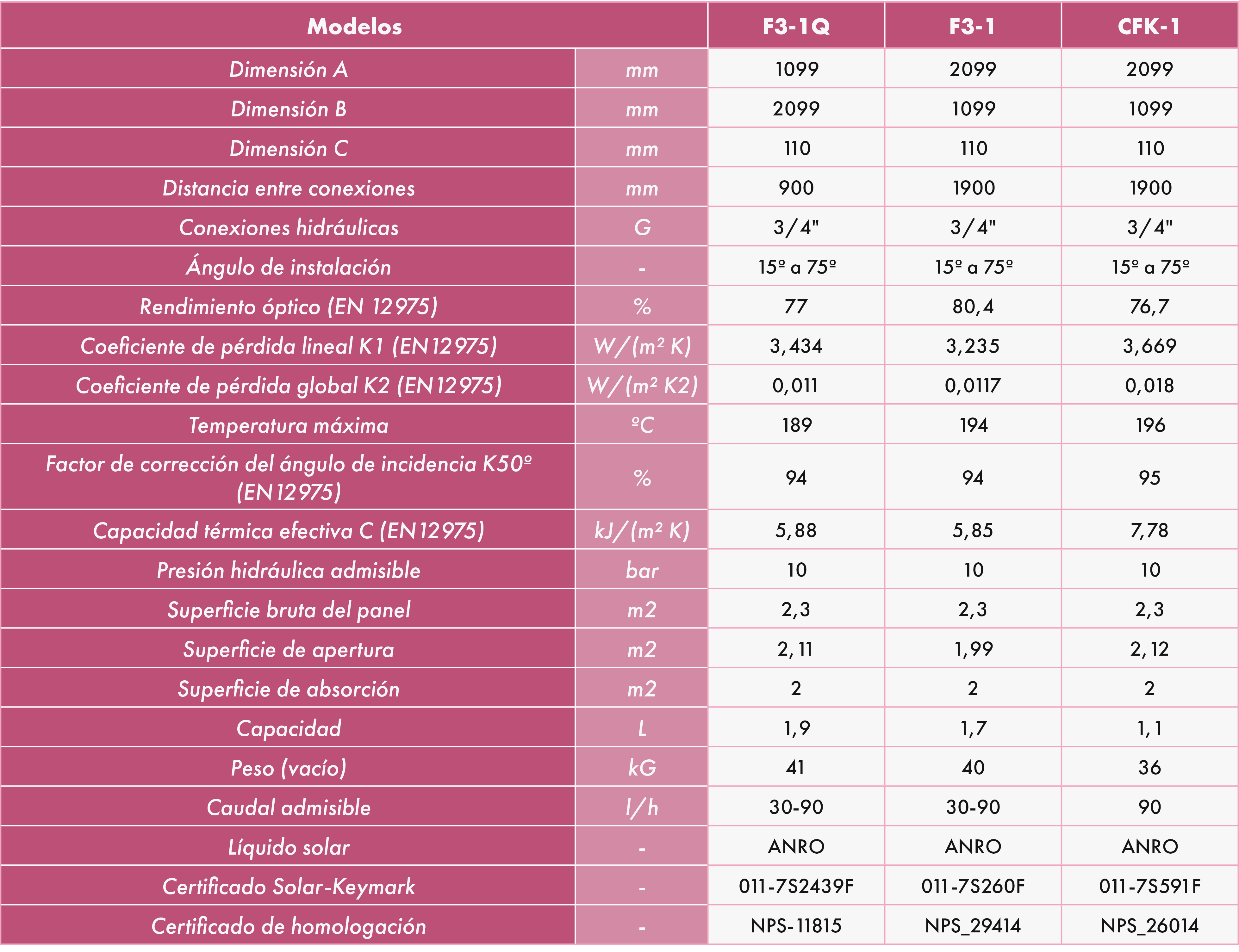

CARACTERÍSTICAS TÉCNICAS Y DIMENSIONES
EJEMPLO DE INSTALACIÓN SOLAR CON CALDERA DE RECALENTAMIENTO MGK-2
