Ventajas
Robustez.
Estética cuidada.
Gama
- 166 dimensiones disponibles (tarifas).
- Dimensiones límite de fabricación: 200 x 200 mm / 2000 x 2000 mm, conforme a las normas Eurovent.
- Paso entre aletas: variable en función de la altura de rejilla.
- Refuerzo central trasero a partir de L = 1100 mm.
Denominación
Aplicación / Utilización
- Rejilla exterior antilluva para la entrada o salida de aire.
Construcción / Composición
- Rejilla en aluminio.
- Rejilla antipájaros de alambre de acero galvanizado.
- Montaje a través de tornillos: anillo para montaje directo
o con contramarco. - Acabado: aluminio anodizado.
Opciones
- Otros colores RAL.
- Rejillas de gran tamaño construidas en varias partes (> 2000 mm).
- Versión GLF: rejilla exterior de acero galvanizado. Para más información, consulte la sección Descripción técnica.
Embalaje
- Vendido por unidad.
DIMENSIONES
El taladro para la fijación de rejilla tiene una separación de 300 mm y su posición es simétrica con respecto a los ejes de rejilla.

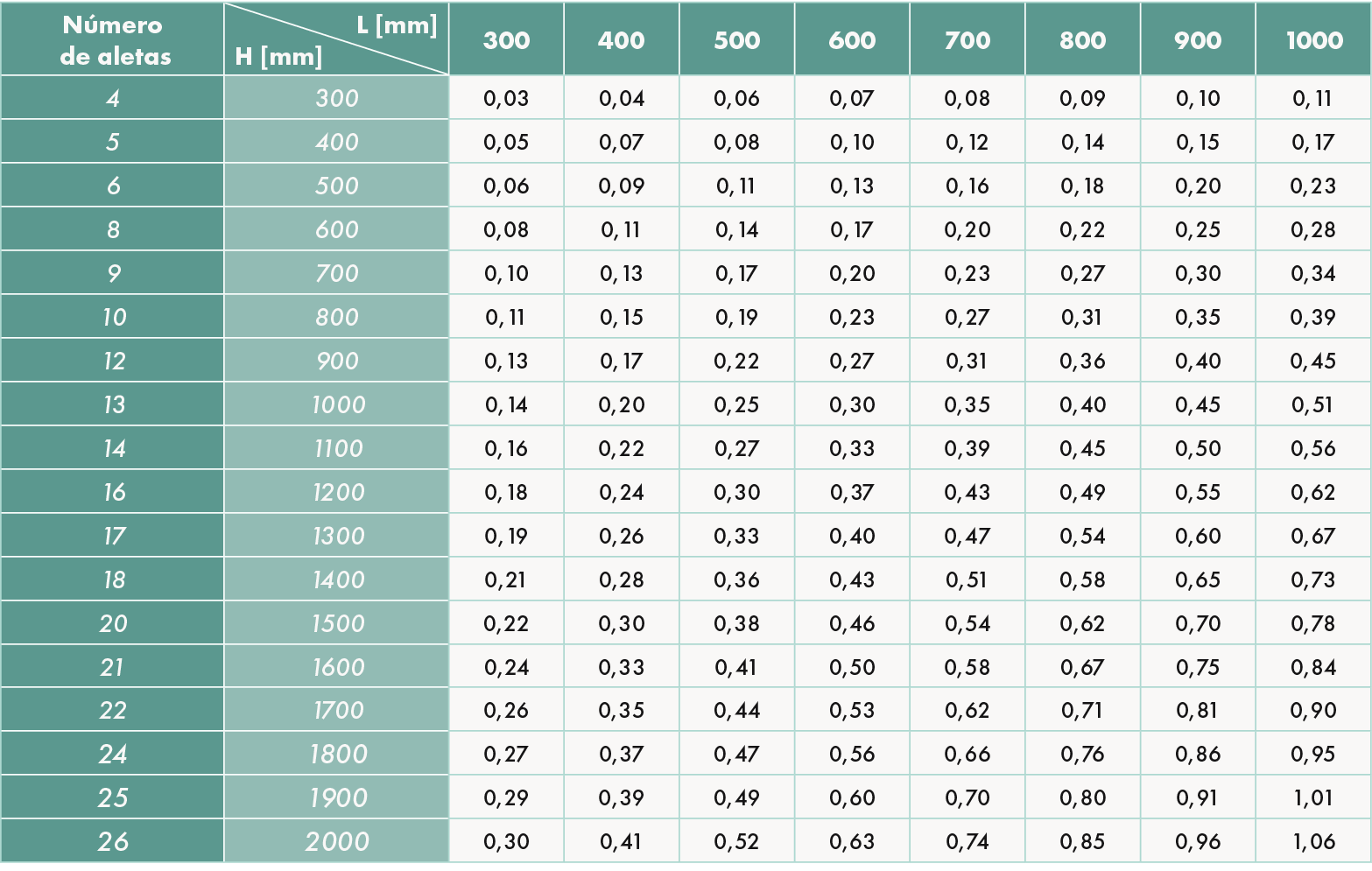

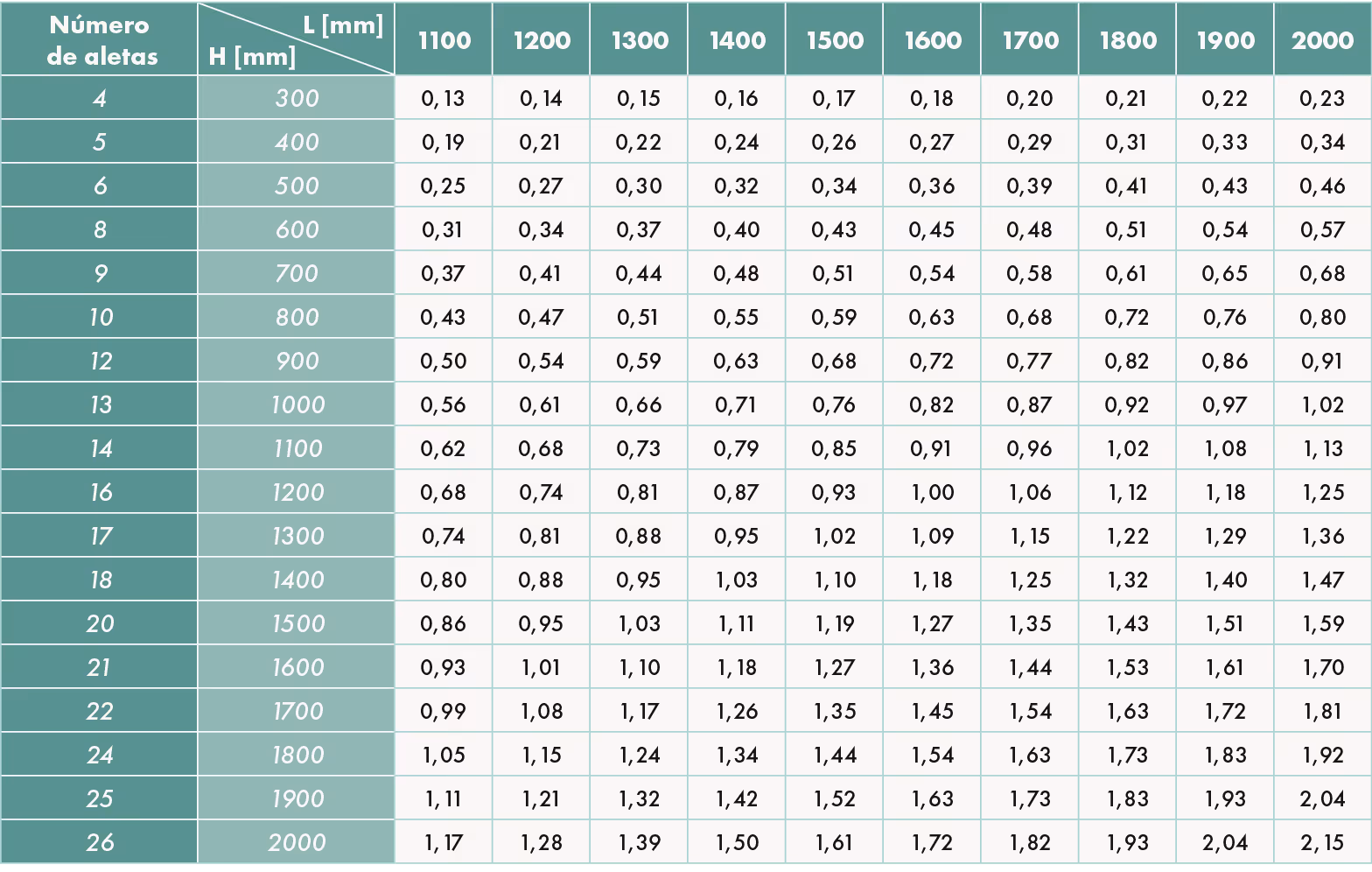

CARACTERÍSTICAS TÉCNICAS
Sección de la pasarela [m²]: área útil con rejilla anti-pájaros
VISTA DE CORTE
- Aletas antilluvia de paso variable instaladas.
- Rejilla antipájaros en hilo de acero galvanizado (12,7 x 12,7 mm).
- Marco con perforación de 9,8 mm para montaje directo o con contraarco GL.
VERSIÓN GLF
- Rejilla de chapa de acero galvanizada.
- Paso de las paletas: de 50 a 78 mm (variable según la altura).
- Red antipájaros en hilo de acero galvanizado.
- Montaje a través de tornillos: marco con orificios para montaje directo o con contramarco.
- El resto de las características técnicas son similares a la rejilla GLA.
Opciones
- Otros colores RAL.
- Disponible en dimensiones superiores a L = 2000 mm, construido en varias piezas (rejillas).
Dimensiones
- LAs dimensiones de fijacion en el rejilla GLF son las mismas que en la GLA - por favor refiérase al diagrama respectivo.
INSTALACIÓN DE REJILLA GLA

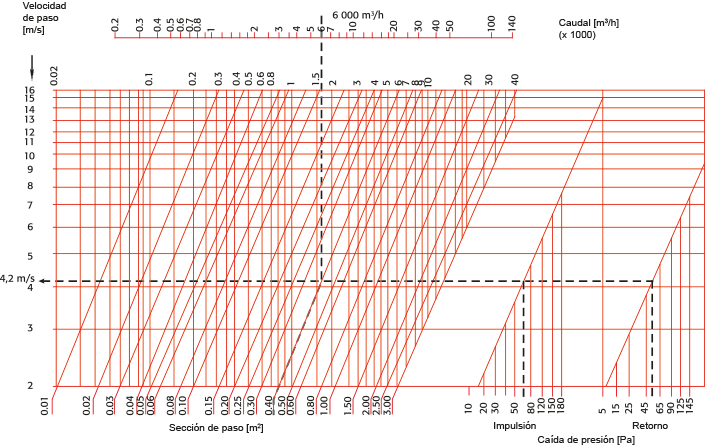

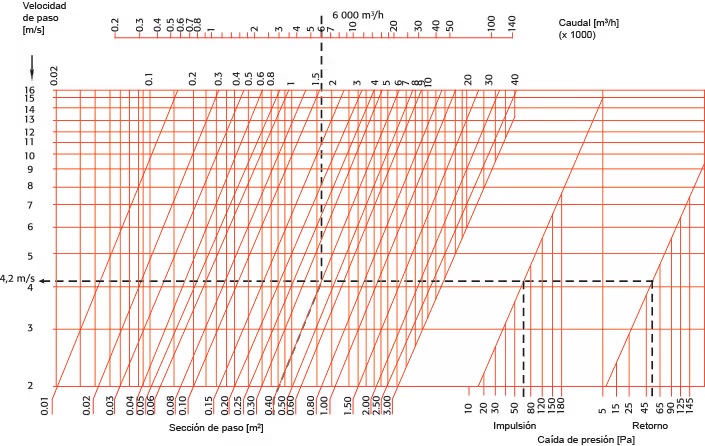

CURVAS DE SELECCIÓN
Velocidad de paso 4,2 m/s.
Impulsión : aire del exterior al interior
Retorno: aire del interior al exterior
LDT
Compuerta de caudal.
Posibles combinaciones con LDT:
- GLA/GLF + LDT
Dimensiones nominales LDT = (dimensiones nominales GLF) - 100
- GLA/GLF + PFG + LDT
Dimensiones nominales PFG = dimensiones nominales GLA/GLF
Dimensiones nominales LDT = dimensiones nominales GLA/GLF - 100
Consulte AQUÍ la ficha del producto para más información.
SPG
Compuerta sobrepresión.
Posibles combinaciones con el SPG:
- GLA/GLF + SPG
Dimensiones nominales SPG = dimensiones nominales GLA/GLF - 100
- GLA/GLF + PFG + LDT
Dimensiones nominales PFG = dimensiones nominales GLA/GLF
Dimensiones nominales SPG = dimensiones nominales GLA/GLF - 100
Consulte AQUÍ la ficha del producto para más información.
PFG
Portafiltros para la introducción de aire nuevo.
Dimensiones nominales PFG = dimensiones nominales GEA, GLF o GLA.
GL
Contramarco de acero galvanizado de 35 mm de grosor.
Tornillos suministrados.
PFU 08
Plenum conexión lateral en chapa de acero galvanizado.
Puede ser aislado o no aislado.
Póngase en contacto con nosotros para obtener más información.
