Ventajas
Nivel sonoro muy bajo.
Montaje suspendido, en el suelo o sobre techo.
Integración en la solución Pack Hotel.
Temperatura homogénea impulsión .
Certificación Eurovent.
Versión con kit de válvulas instalado.
Gama
- 9 modelos: caudal de 105 a 1500 m³/h.
- 3 versiones: 2 tubos, 2 tubos + batería eléctrica o 4 tubos.
- Batería principal: 3 o 4 filas.
- Batería adicional: 1 o 2 filas.
- 5 modos de montaje:
- Con cuerpo: suspendido; techo; suelo
- Sin cuerpo: horizontal; vertical. - Presión estática máxima disponible: 50 Pa.

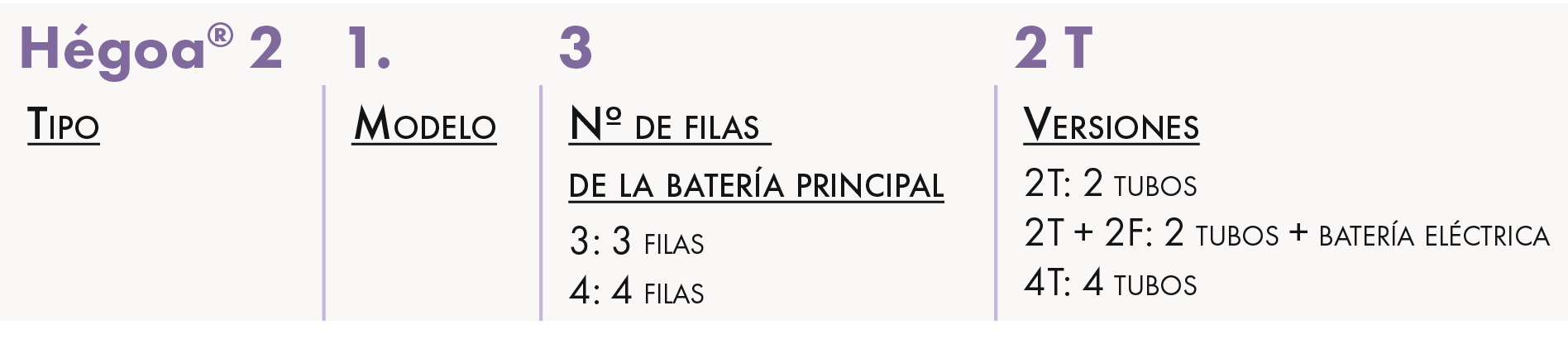

Denominación
Aplicación / Utilización
- Climatización de plazas en el sector terciario: centros comerciales, oficinas, hoteles, entre otros.
Construcción / Composición
Cuerpo envolvente:
- En acero galvanizado y prepintado, RAL 9003 (blanco).
- Rejilla de impulsión reversible en material compuesto con aletas fijas.
Estructura interna autoportante:
- De acero galvanizado, compuesto por dos paneles laterales y uno trasero, aislados por un revestimiento en espuma de célula cerrada.
Filtro:
- De polipropileno con marco de acero galvanizado.
- Fácil extracción.
Grupo de fans:
- Ventiladores centrífugos con doble aspiración a la acción.
- Turbinas de aluminio o material plástico, equilibradas estática y dinámicamente, directamente fijas en el eje del motor.
- Motor de 6 velocidades, 3 de las cuales están preconectadas.
Motor eléctrico:
- Protección IP 20, clase B.
- Protección térmica con rearme automático.
Batería del intercambiador de calor:
- Batería de 3 ó 4 filas.
- Batería suplementario: 1 o 2 filas.
- Tubos y aletas de cobre en aluminio, apretados mecánicamente.
- Conectores hembra Ø 1/2".
- Colectores equipados con purgas de aire y conexiones de llenado de agua de 1/8" de diámetro.
- Conexiones hidráulicas estándar en la parte izquierda ventiloconvector.
- Posibilidad de instalación a la derecha bajo pedido.
Bandeja de condensados:
- Bandeja de material compuesto en forma de "L" equipada con un sobre interior.
- Fijado a la estructura interna.
Opciones
- Montaje personalizado de kits hidráulicos a partir de acuerdo con los requisitos de su proyecto: a petición.
Embalaje
- Vendido por unidad.
REGULACIÓN
- Amplia gama de termostatos.
- Ajuste en agua o aire.
- Varios modos de funcionamiento change-over, manual o automático.
- Ver toda la gama de termostatos AQUÍ.
DIMENSIONES Y PESOS
Con cuerpo para montaje suspendido
Carro montado en el suelo/techo
Sin carro vertical
Línea discontinua: Bandeja de condensados para válvulas (opcional)
No tiene cuerpo horizontal
Línea discontinua: Bandeja de condensados para válvulas (opcional)
Dimensiones [mm].

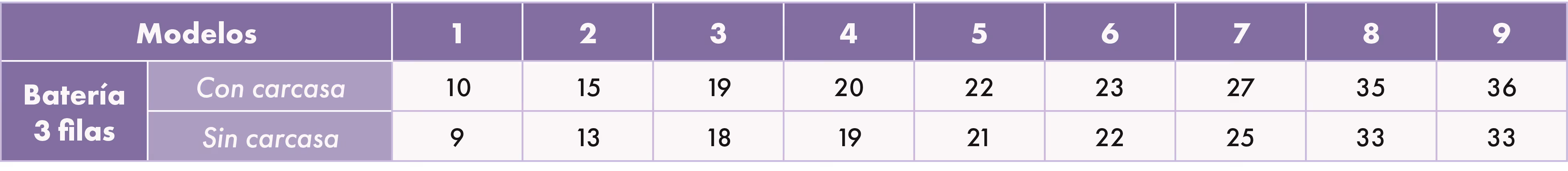

Pesos [kg]
Consúltenos para los pesos de Hegoa equipados con otras baterías.
CONEXIONES HIDRÁULICAS
Batería calefacción adicional de 1 ó 2 filas
Carro
Sin cuerpo
LÍMITES DE UTILIZACIÓN
- Temperatura máxima de la agua: 85° C
- Temperatura mínima de la agua: 5° C
- Presión máxima: 10 bar.
Para el modelo de carro de techo , la altura máxima de instalación es de 2,8 m.
CARACTERÍSTICAS DEL MOTOR ELÉCTRICO

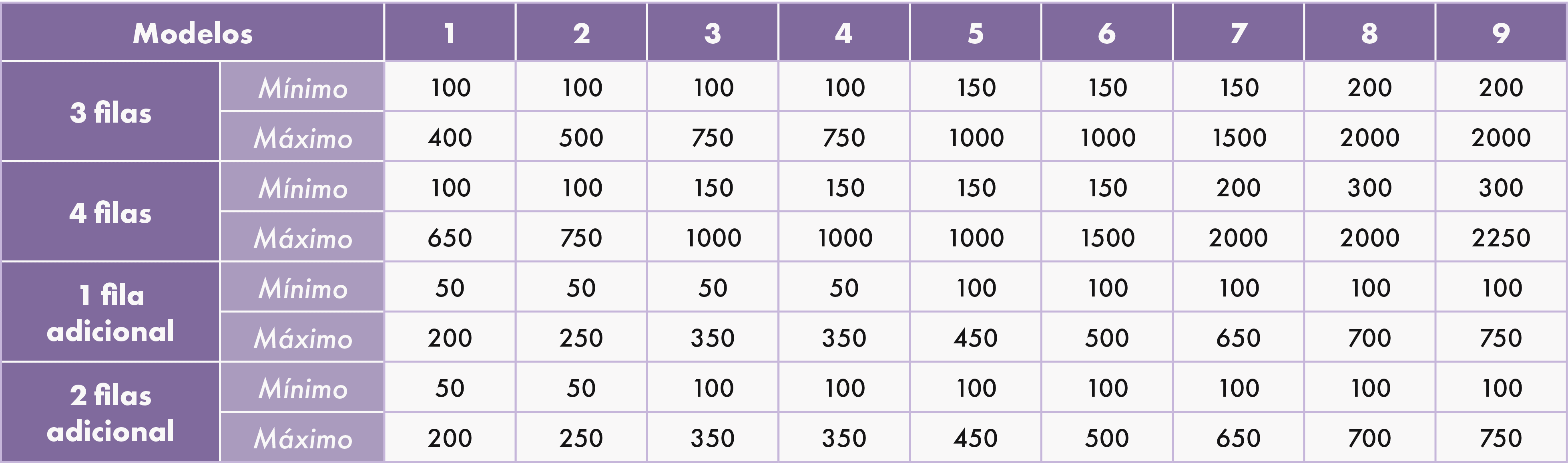

CARACTERÍSTICAS DE BATERÍAS PRINCIPAL Y ADICIONAL
Baterías principal 3 o 4 filas y adicional 1 o 2 filas [l/h]

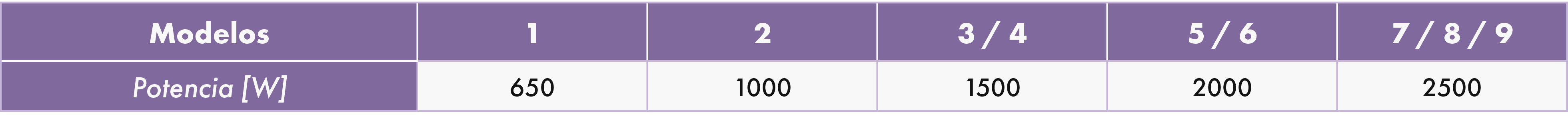

BATERÍA ELÉCTRICA
Versión con 2 tubos + 2 filas:
- Monofásico 230 V.
- Con 2 termostatos de seguridad instalados.
- Relé suministrado.

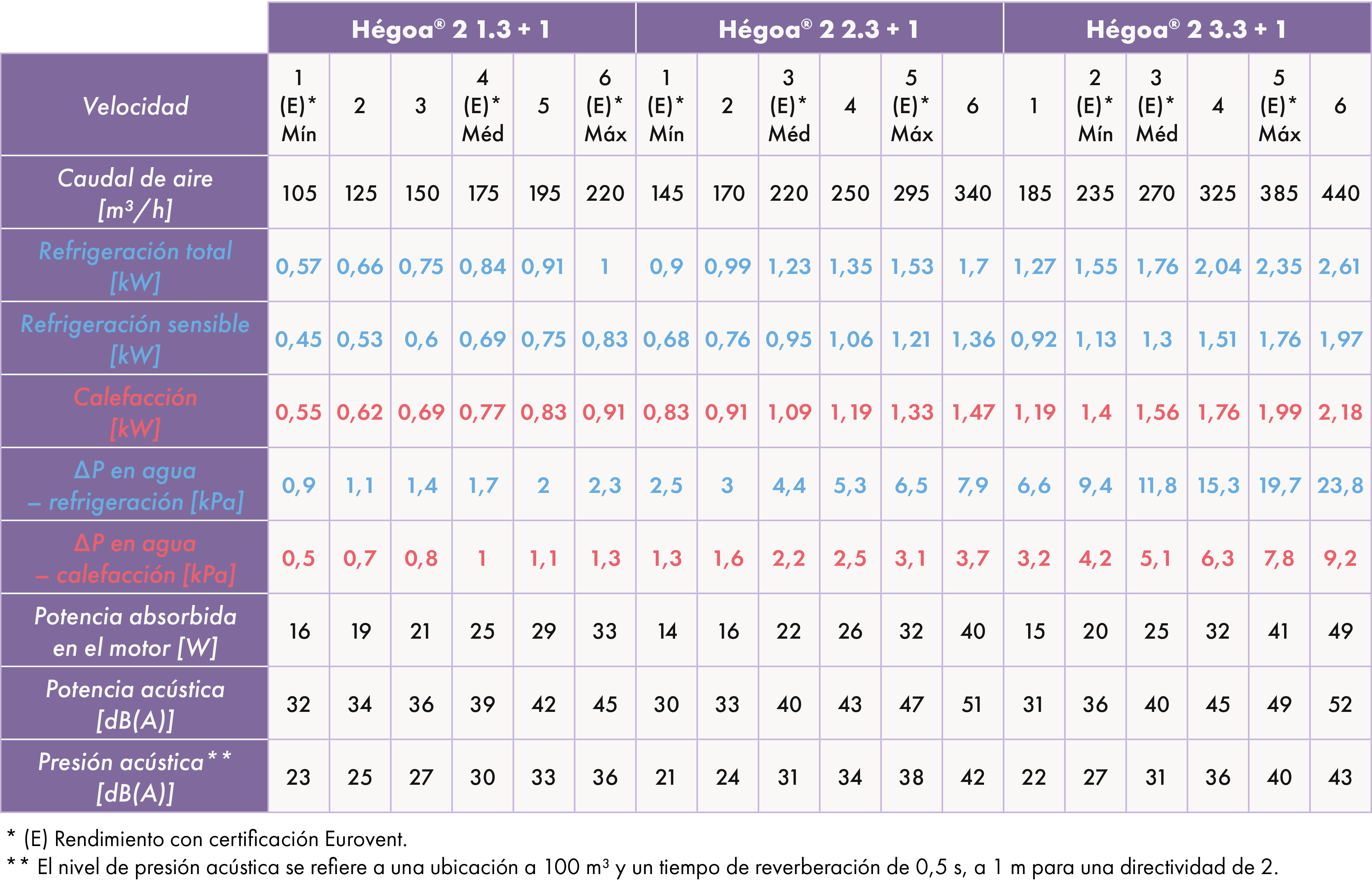

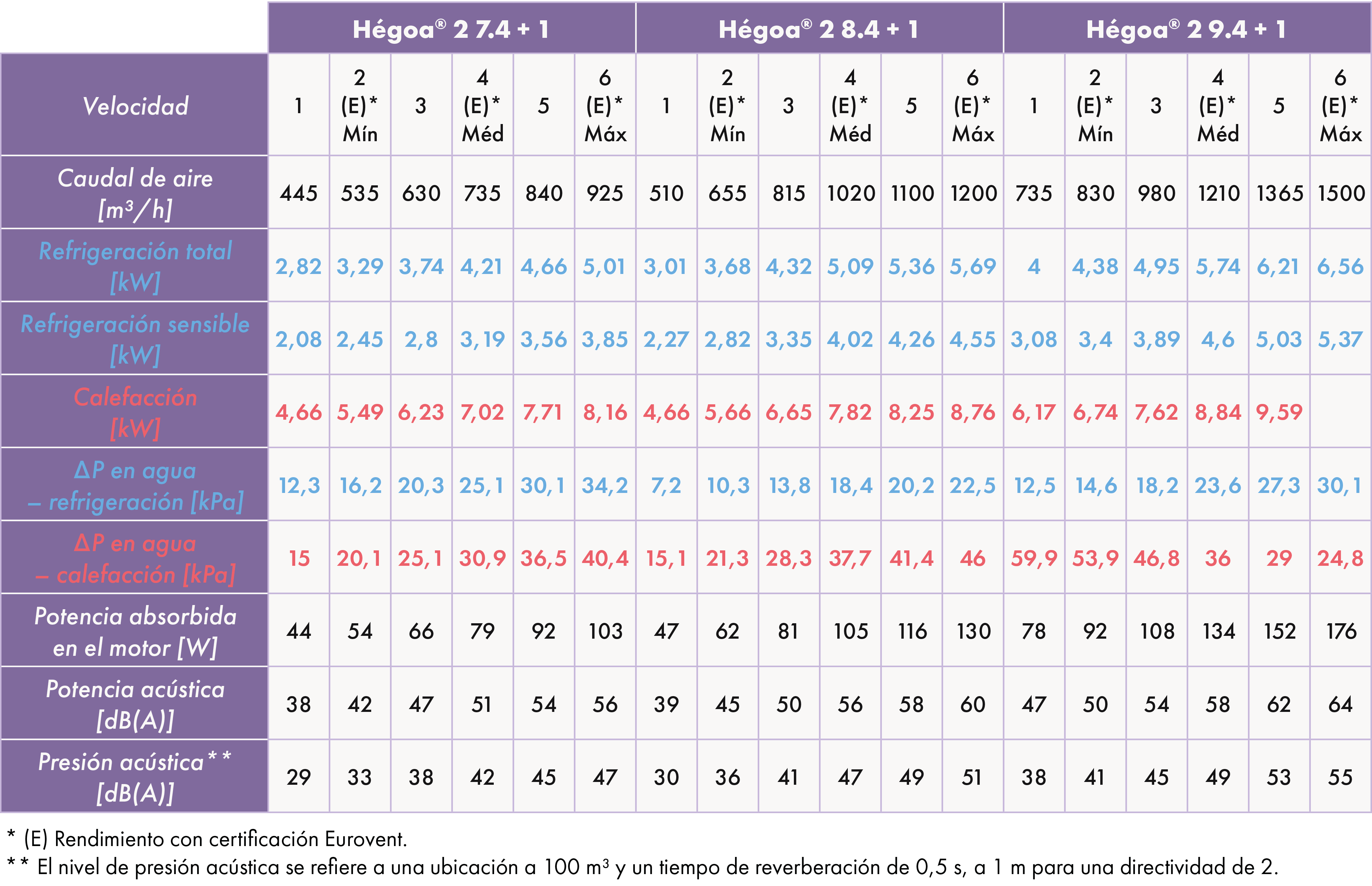

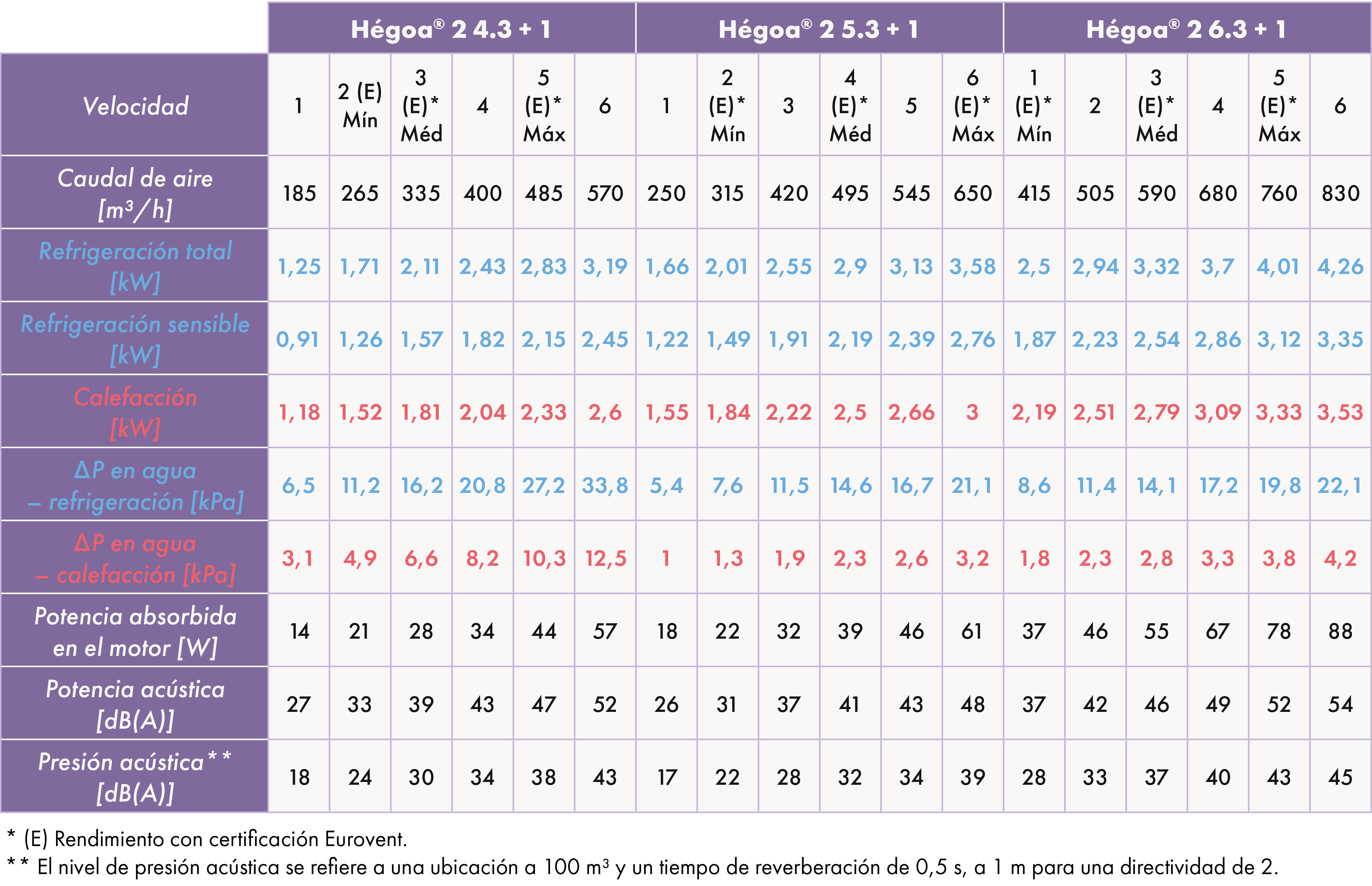

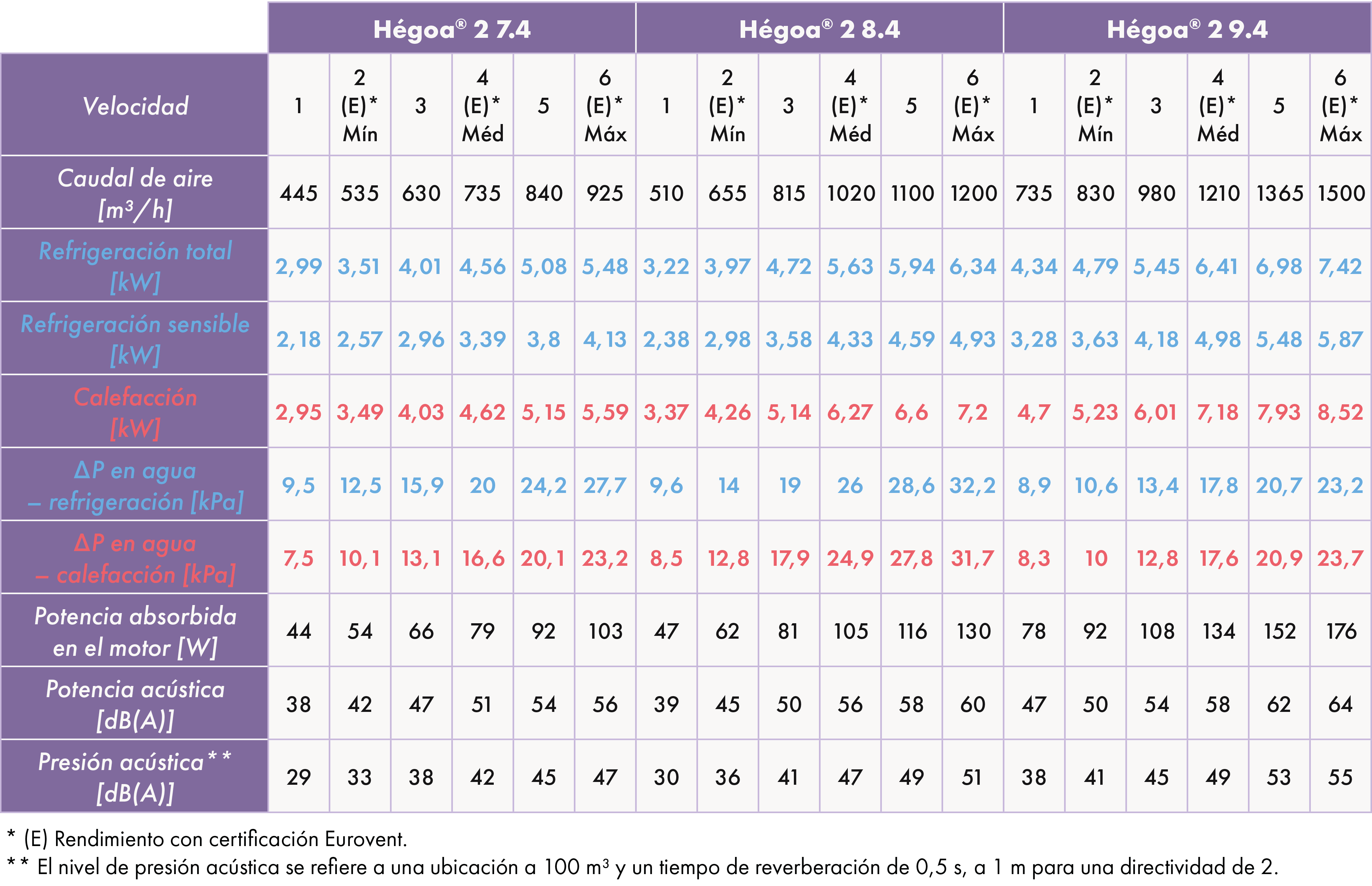

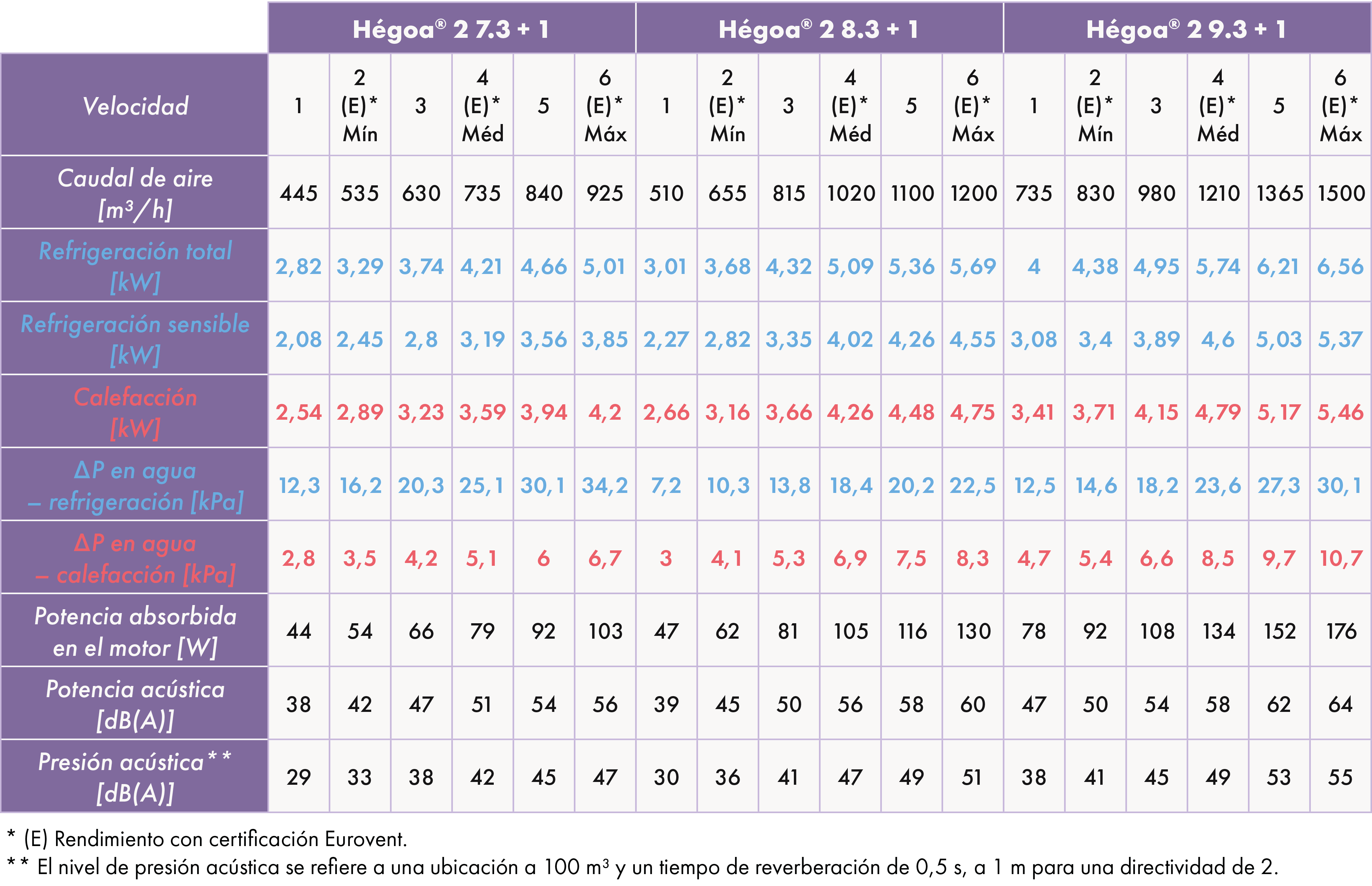

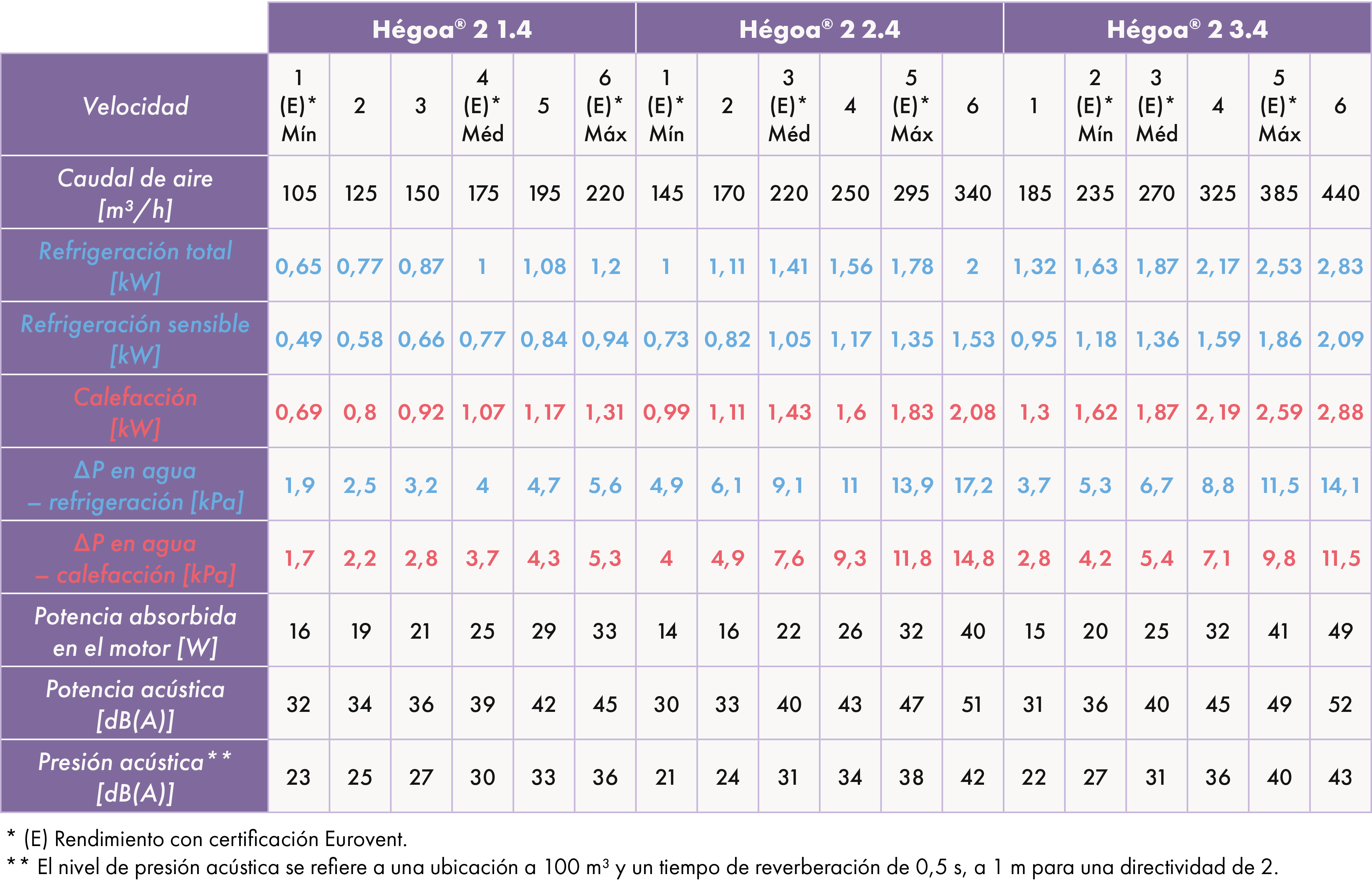

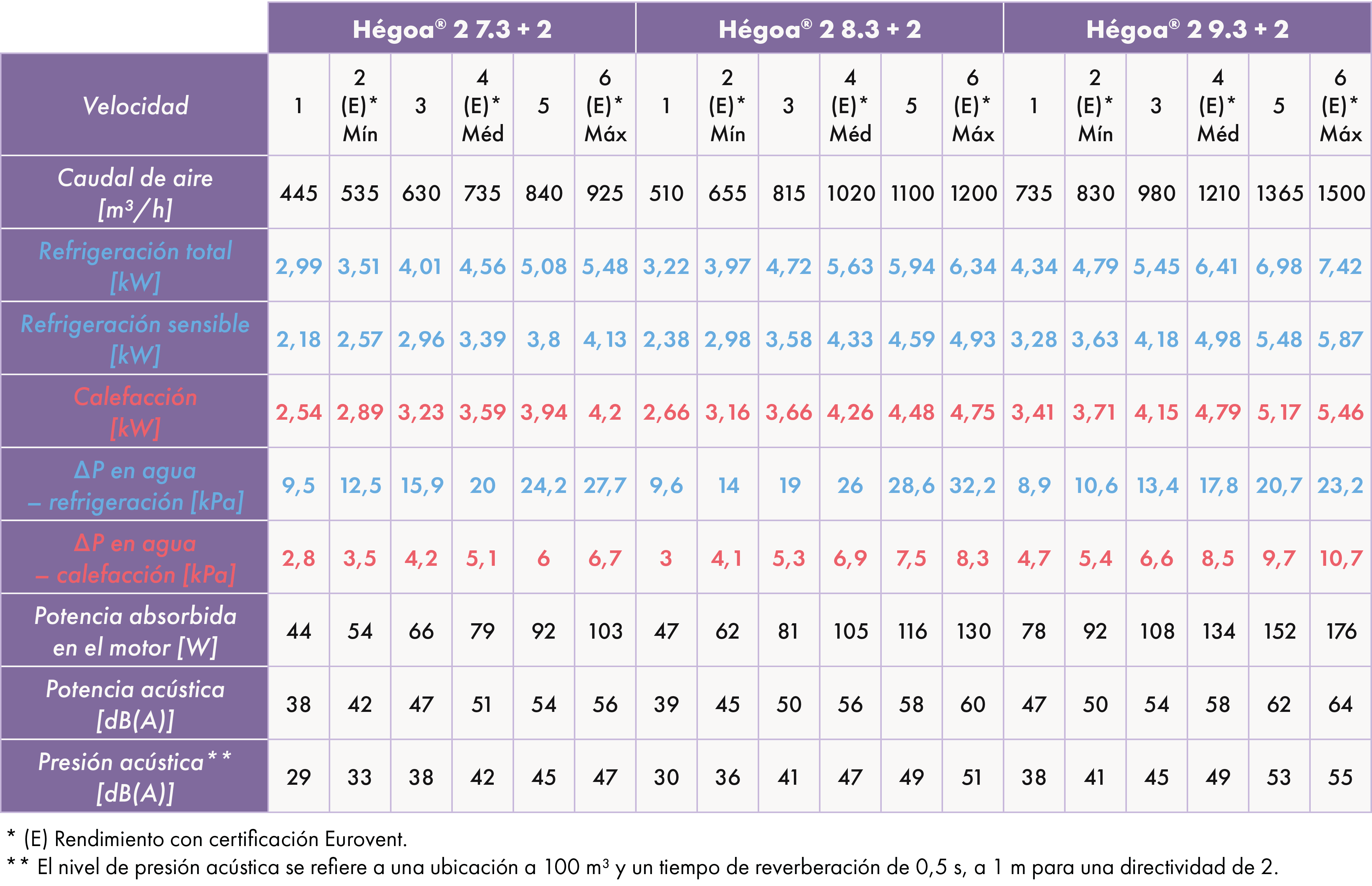

CARACTERÍSTICAS TÉCNICAS

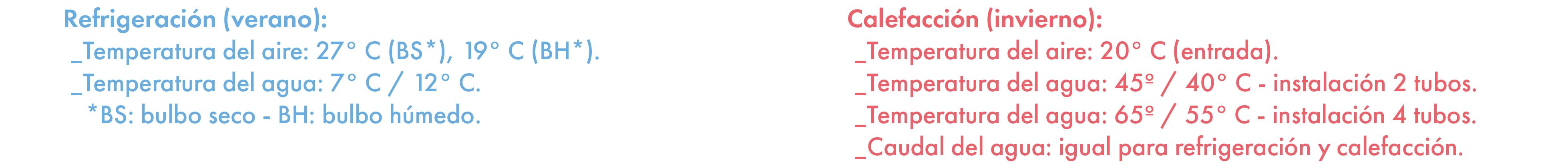

Las características indicadas se refieren a las siguientes condiciones de funcionamiento (condiciones Eurovent)
2 instalación de tuberías - batería principal 3 filas
Instalación de 2 tuberías - batería principal 4 filas
Instalación de 4 tubos - batería principal 3 filas + batería adicional 1 fila
Instalación a 4 tubos - batería 4 hileras principales + batería 1 hilera adicional
Instalación de 4 tuberías - batería principal 3 filas + batería adicionales 2 filas
PÉRDIDAS DE PRESIÓN EN EL AGUA
Con batería 3 filas
Con batería 4 filas
- Las pérdidas de carga con batería 3 o 4 filas se refieren a una temperatura media del agua de 10º C.
Para temperaturas medias diferentes, multiplique la pérdida de carga por el coeficiente K de la tabla siguiente:
Con intercambiador de calor de 1 nivel (intercambiador de calor adicional)
Con intercambiador de 2 etapas (intercambiador adicional)
- La caída de presión con 1 ó 2 serpentines adicionales se refiere a una temperatura media del agua de 65°C.
Para diferentes temperaturas medias, multiplique la pérdida de carga por el coeficiente K de la siguiente tabla:
REGULACIÓN: KIT DE VÁLVULAS
El kit de válvulas se compone de:
- Una válvula de 2 o 3 vías + by-pass.
- Un motor TOR (230 V).
- Una conexión flexible para las conexiones entre la unidad de agua refrigerada y la válvula.
- Kit de montaje en fábrica (opcional).

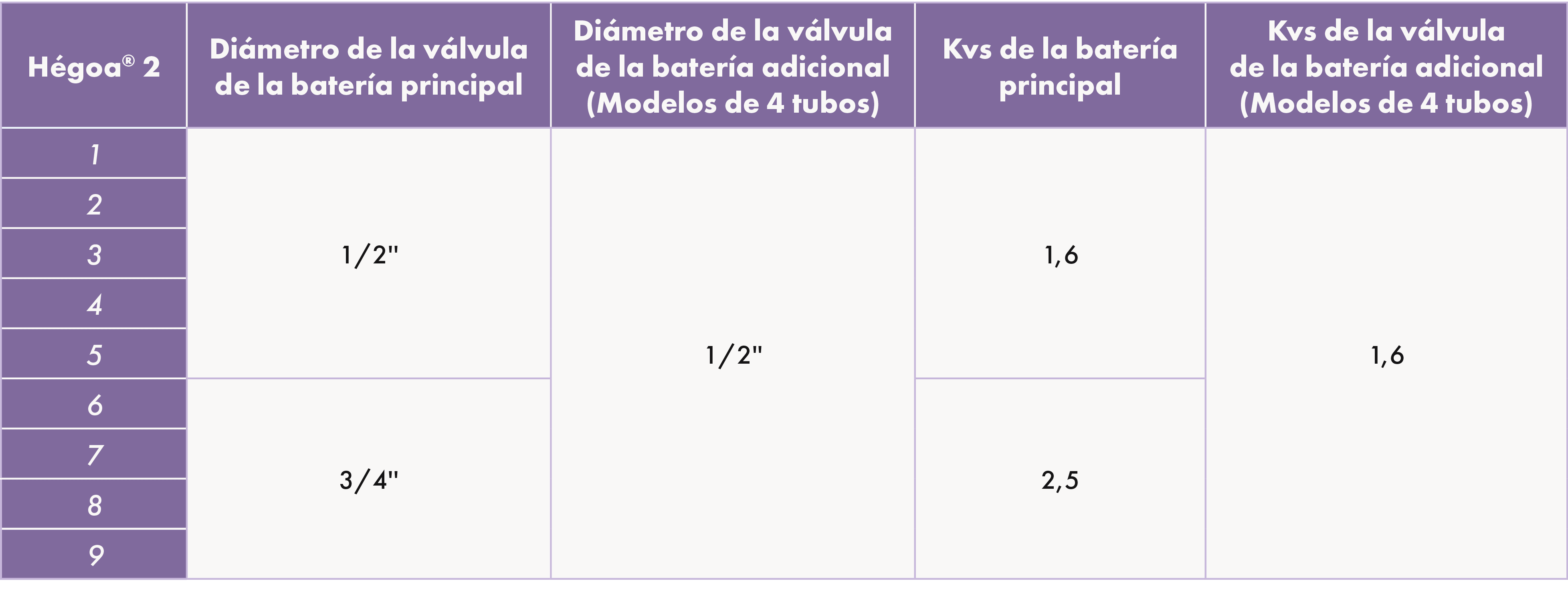

Conexiones y diámetros de las válvulas.
TERMOSTATAS
Una amplia gama de termostatos adaptados a cualquier condición:
- 2 tubos, 4 tubos o 2 tubos + batería eléctrica .
- Control manual / automático de la ventilación.
- Control del motor de la válvula TOR / modulante.
- Acoplamiento a un GTC.
ADJUNTO
Con cuerpo para montaje suspendido
El modelo suspendido sólo puede instalarse con una altura mínima de 100 mm para garantizar una baja pérdida de carga en la entrada.
Carro para montaje en el suelo
Carro de montaje en el techo
Sin cuerpo para montaje de pared
Sin cuerpo para montaje en techo
PRC

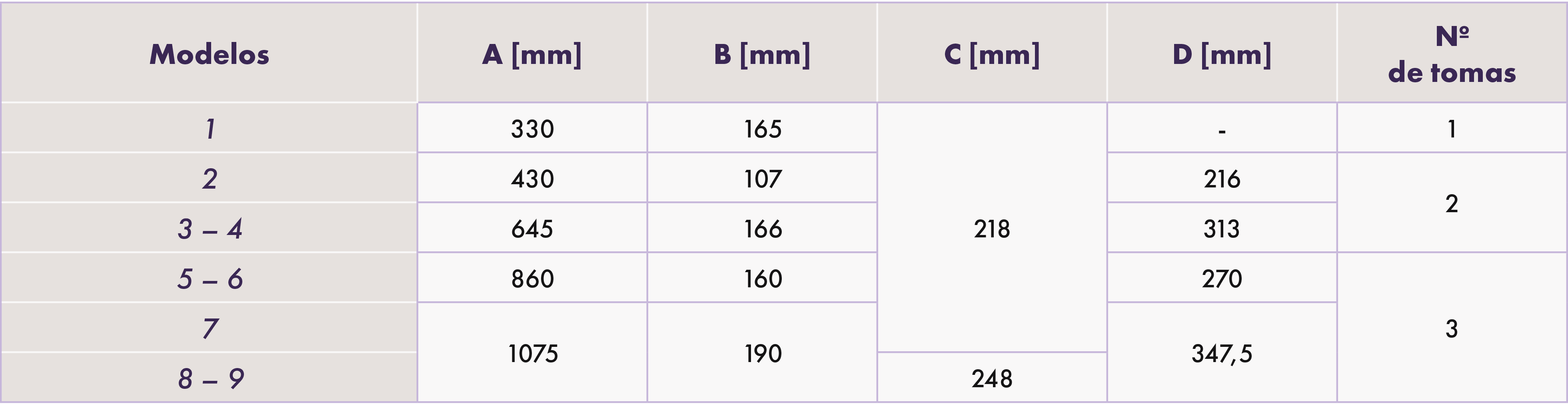

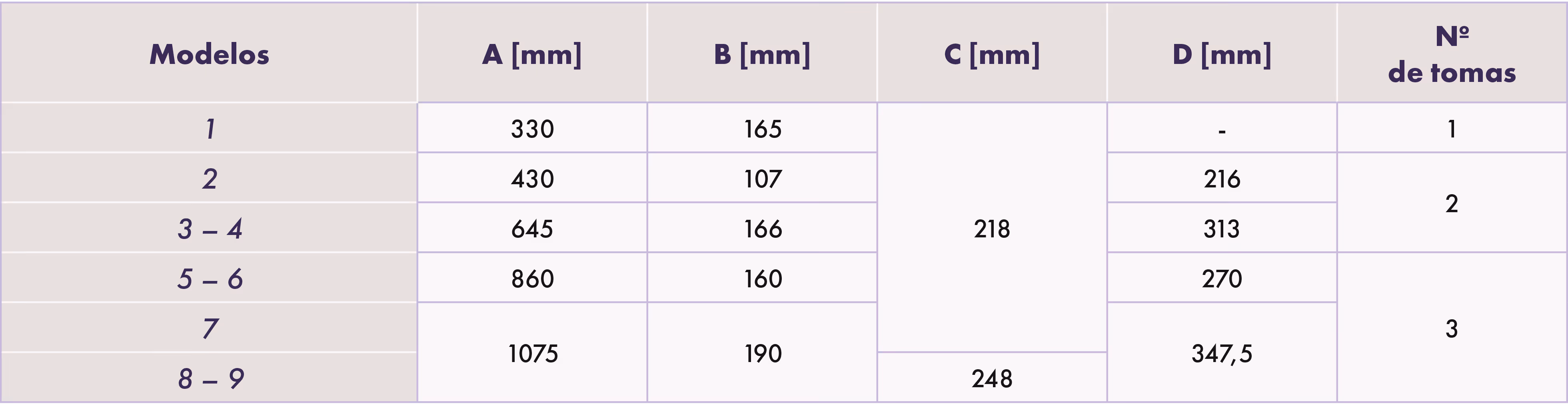

Plenum entrada de acero galvanizado.
Para los modelos sin carrocería.
PMC
Plenum de acero galvanizado.
Para los modelos sin carrocería.
SAE
Nueva toma de aire, motorizada, eje de 8 mm.
PAP
Soportes para ventiladores horizontales de carro.
BSV
Bandeja auxiliar para condensados / módulos verticales para fan coils verticales.
Se recomienda recoger el condensado que se forma en el cuerpo de la válvula.
BSO
Bandeja auxiliar de condensados (válvulas) para fan coils horizontales.
Se recomienda recoger el condensado que se forma en el cuerpo de la válvula.
PCV
Panel trasero de cierre - tapa para la aplicación en superficie acristalada.
OCP
Panel trasero de cierre - tapa para aplicación en superficie acristalada, montaje horizontal.
GAP
Rejilla de protección para ventiloconvector vagón horizontal equipado con soporte PAP.
SAEM
Equipamiento original sólo para la versión con carrocería.
BESAEC
Actuador para compuerta SAE y SAEM.
