Hoja de datos del producto Versión PDF
Más información
.svg)
Ventajas
Consumo de energía reducido hasta un 65%.
Caudal aire regulable.
Acústica mejorada.
Certificación Eurovent.
Gama
- 4 modelos: caudal de 240 a 1410 m³/h.
- 3 versiones: 2 tubos, 2 tubos + batería eléctrica o 4 tubos.
- Batería principal: 3 o 4 filas.
- Batería adicional: 1 o 2 filas.
- Presión estática máxima disponible: hasta 80 Pa.

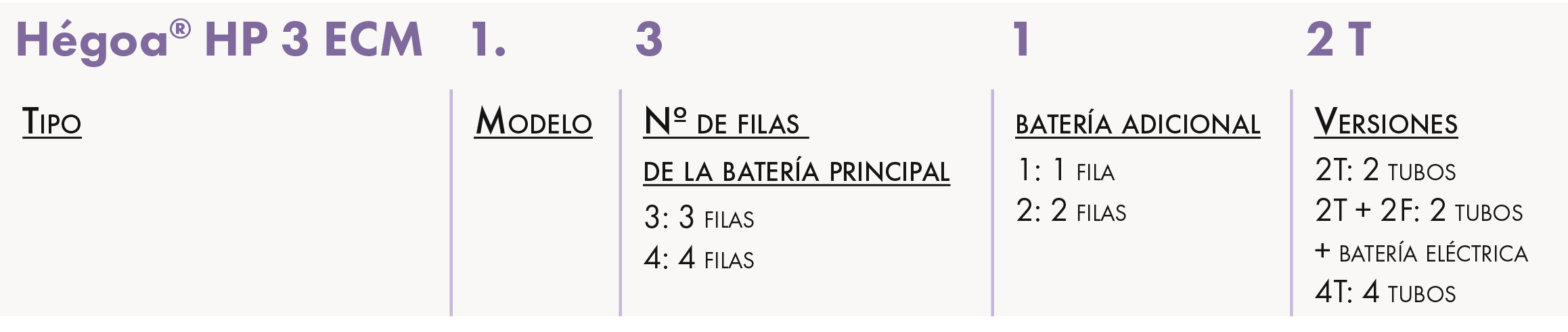

Denominación
Aplicación / Utilización
- climatización Ventilación-convector de conducto para aplicaciones en el sector terciario: oficinas, restaurantes, salas de reuniones, etc.
Construcción / Composición
Estructura:
- Paneles de chapa galvanizada, ensamblados a través de tornillos.
- Paredes internas aisladas con espuma de 3 mm de espesor (clasificación M1).
Grupo de fans:
- Ventiladores centrífugos con turbinas de resina sintética o aluminio , equilibrados estática y dinámicamente.
- Acoplamiento directo.
- Motor de 5 velocidades, 3 de ellas precableadas.
Motor eléctrico:
- Motor 230 V - 50 Hz.
- Protección térmica con rearme automático.
Batería del intercambiador de calor:
- Tubos y aletas de cobre en aluminio, apretados mecánicamente.
- Batería de 3 ó 4 filas.
- Batería suplementario: 1 o 2 filas.
- Conexiones hembra de Ø 1/2" para la alimentación.
- Colectores equipados con purgas de aire y conexiones de llenado de agua de 1/8" de diámetro.
- Conexiones hidráulicas estándar en la parte izquierda ventiloconvector.
- Posibilidad de invertir la dirección de batería in situ.
Filtro:
- De polipropileno con marco de acero galvanizado.
- Fácil extracción.
Regulación:
- Varios termostatos disponibles.
- Regulación sobre el agua y/o el aire.
- Diferentes modos de funcionamiento.
- Cambio, manual o automático.
Opciones
Embalaje
- Vendido por unidad.

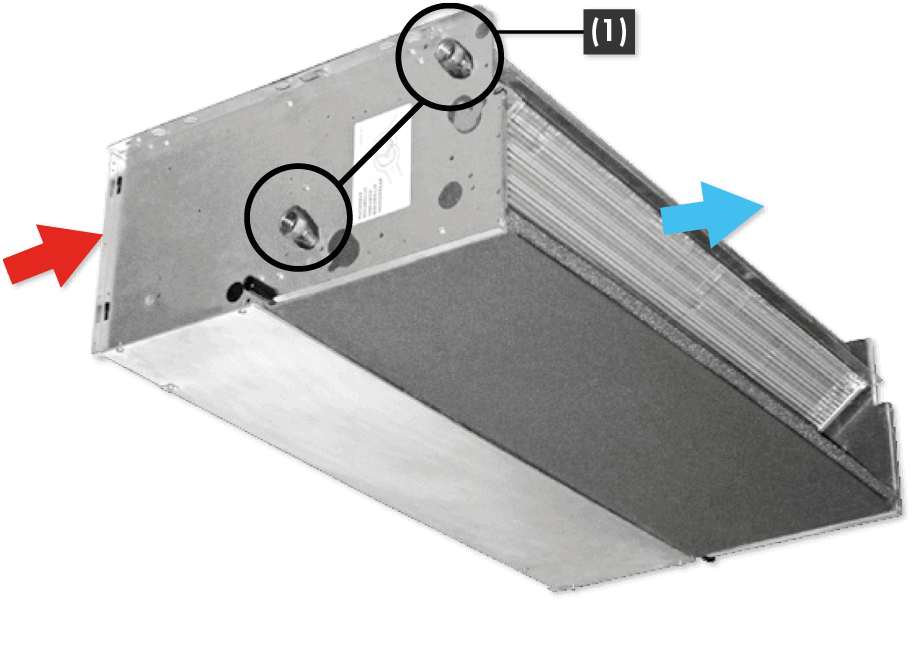

ESQUEMA DE PRINCIPIO

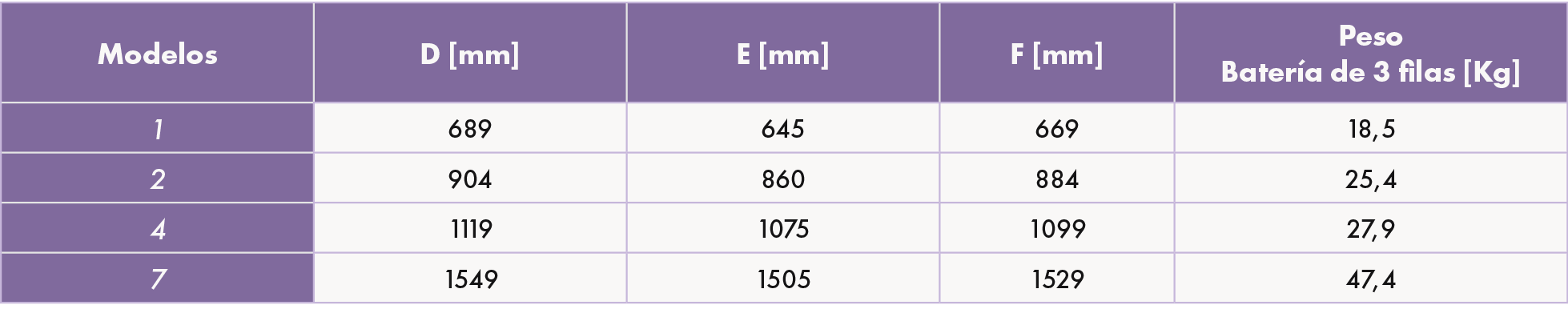

DIMENSIONES Y PESOS
Montaje vertical
CONEXIONES HIDRÁULICAS
Batería principal 3 o 4 filas
Batería calefacción adicional

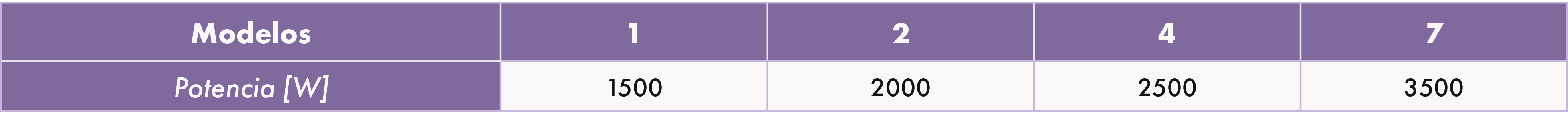

BATERÍA ELÉCTRICA VERSIÓN 2T + 2F
- 2 termostatos de seguridad instalados.
- Relés.

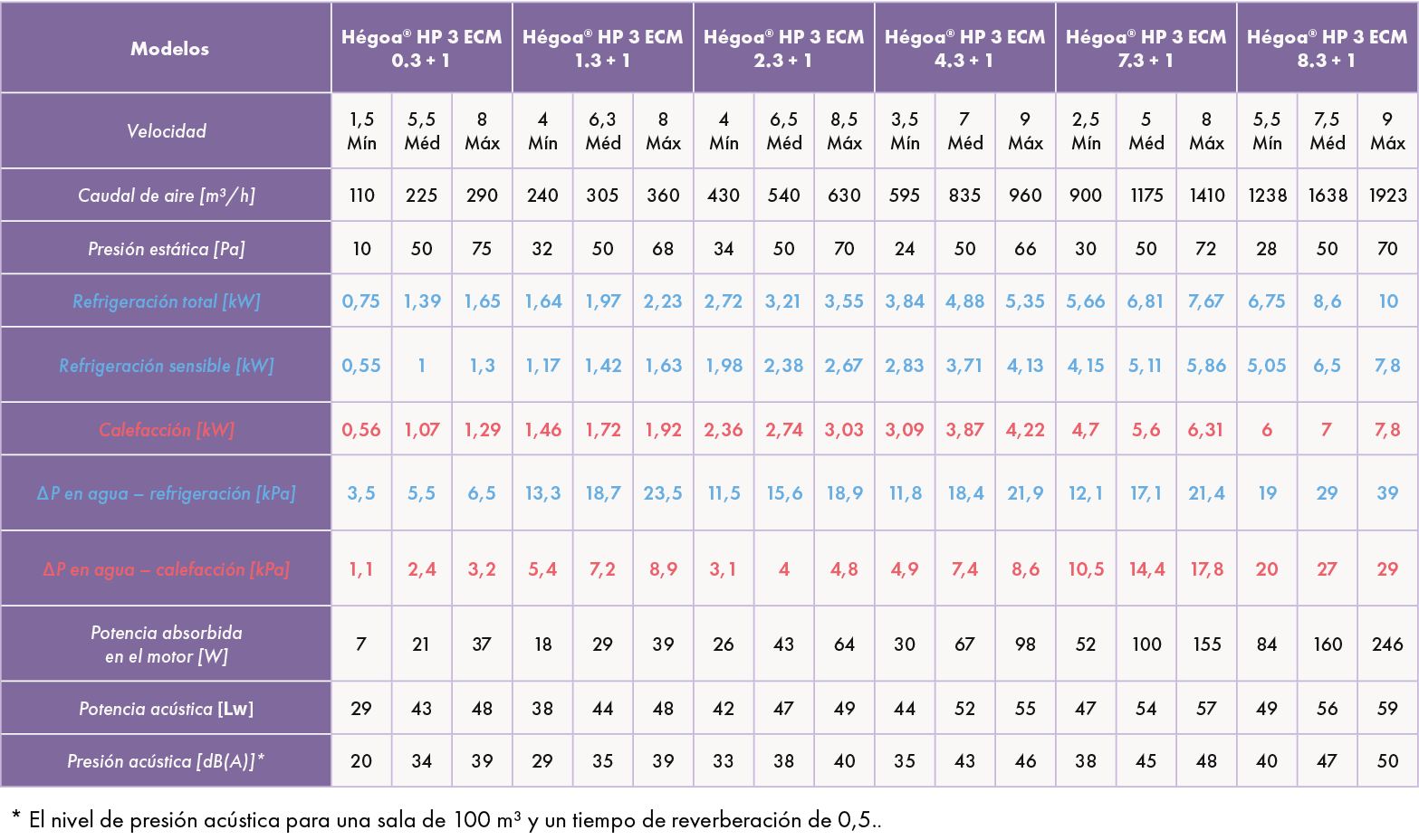

CARACTERÍSTICAS TÉCNICAS

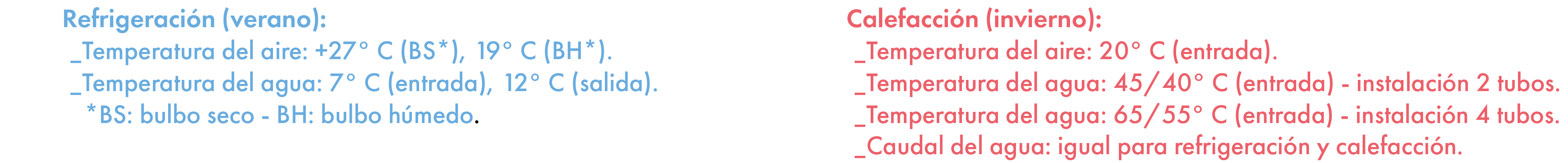

Las características indicadas se refieren a las siguientes condiciones de funcionamiento (condiciones Eurovent)

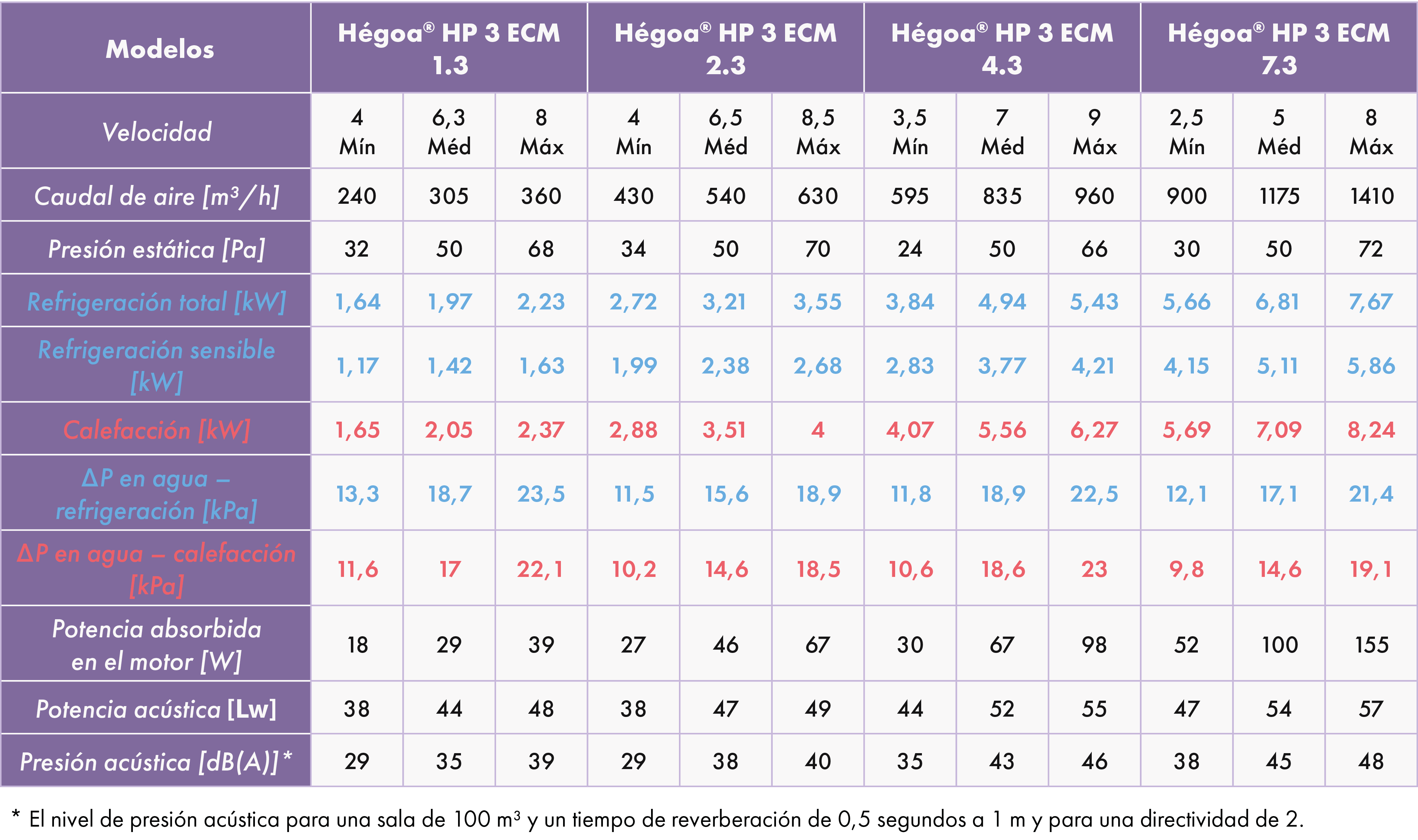

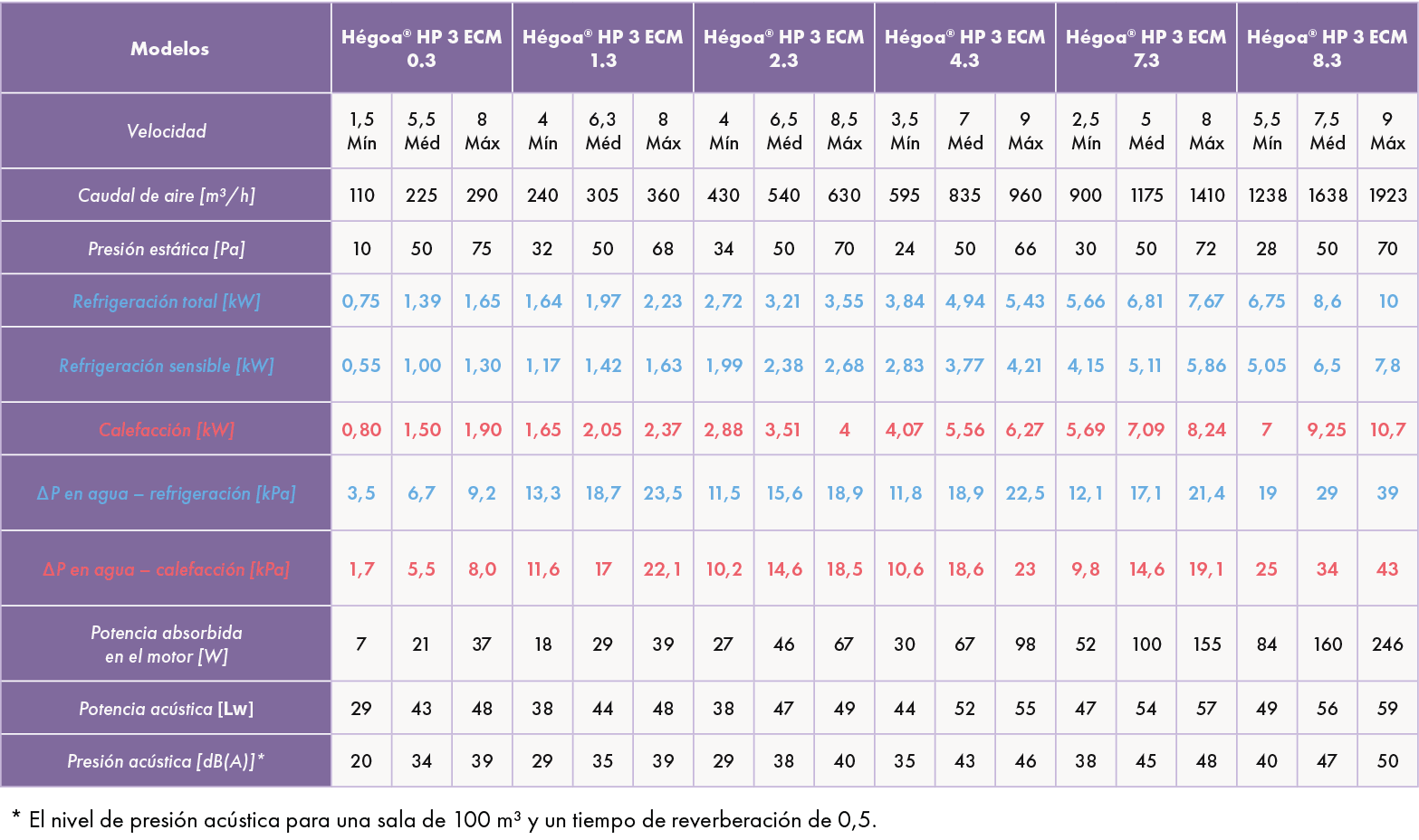

Instalación de 2 tubos - Batería principal 3 filas

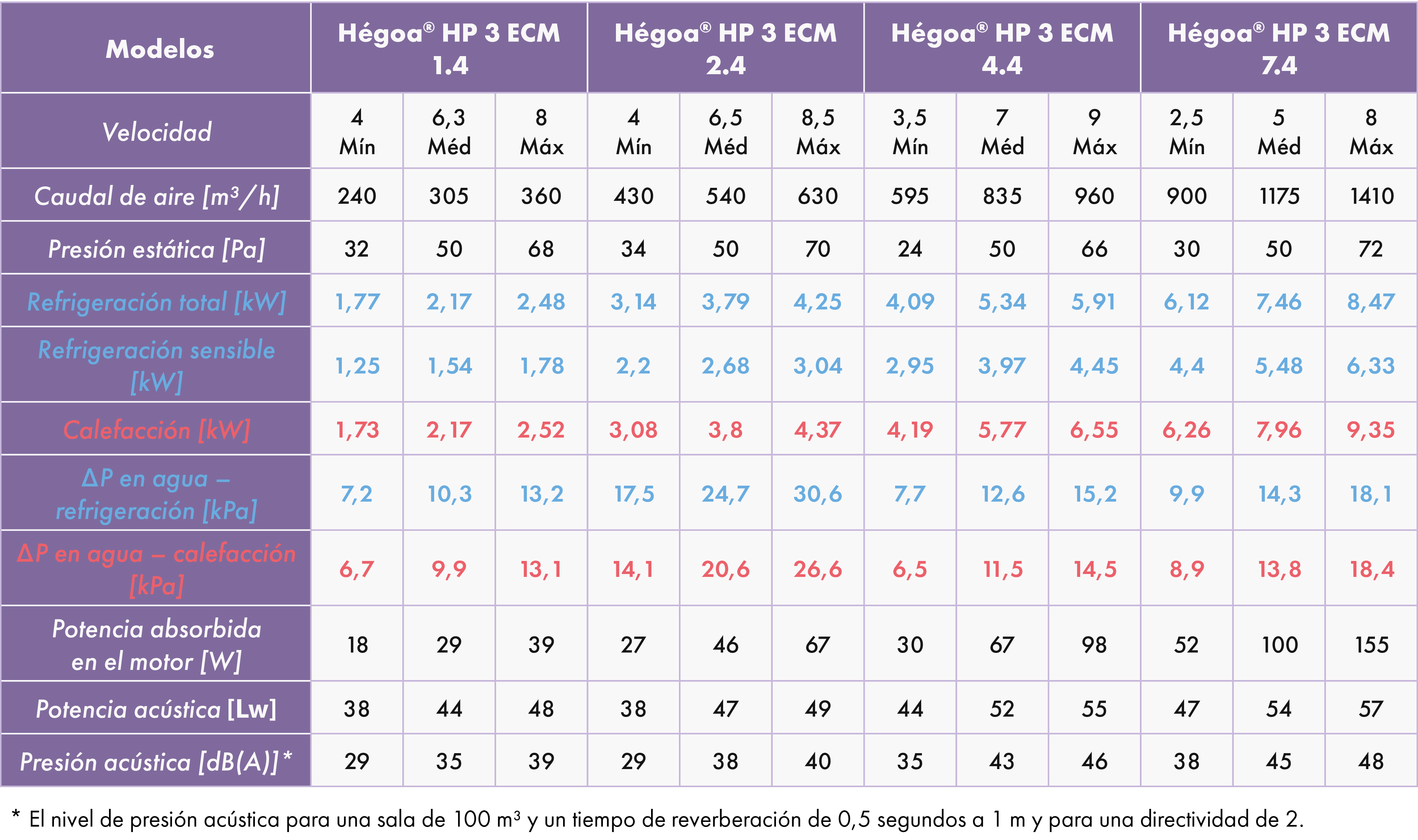

Instalación de 2 tubos - Batería principal 4 filas
Instalación de 4 tubos - Batería principal 3 filas + batería suplementario 1 fila

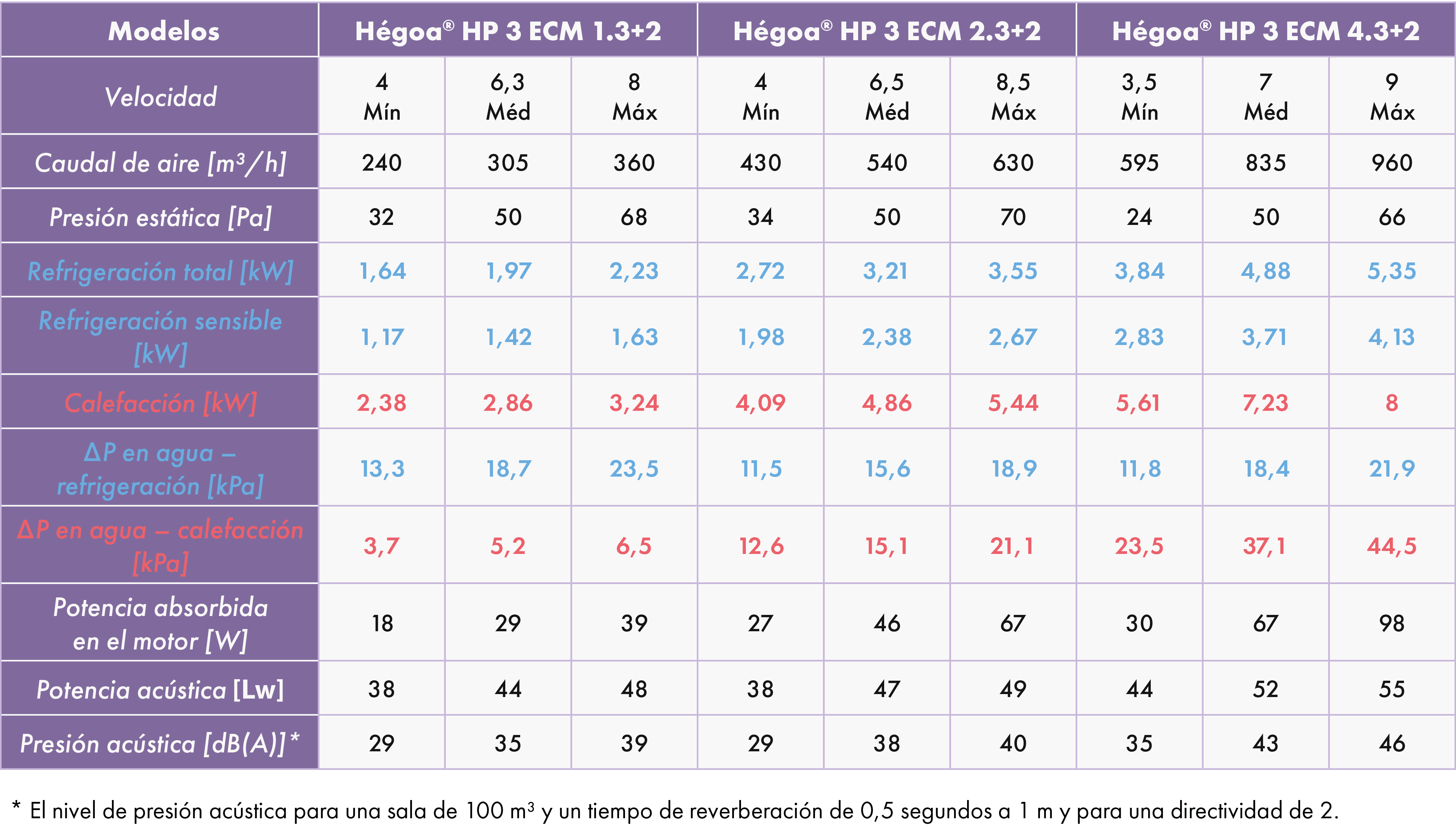

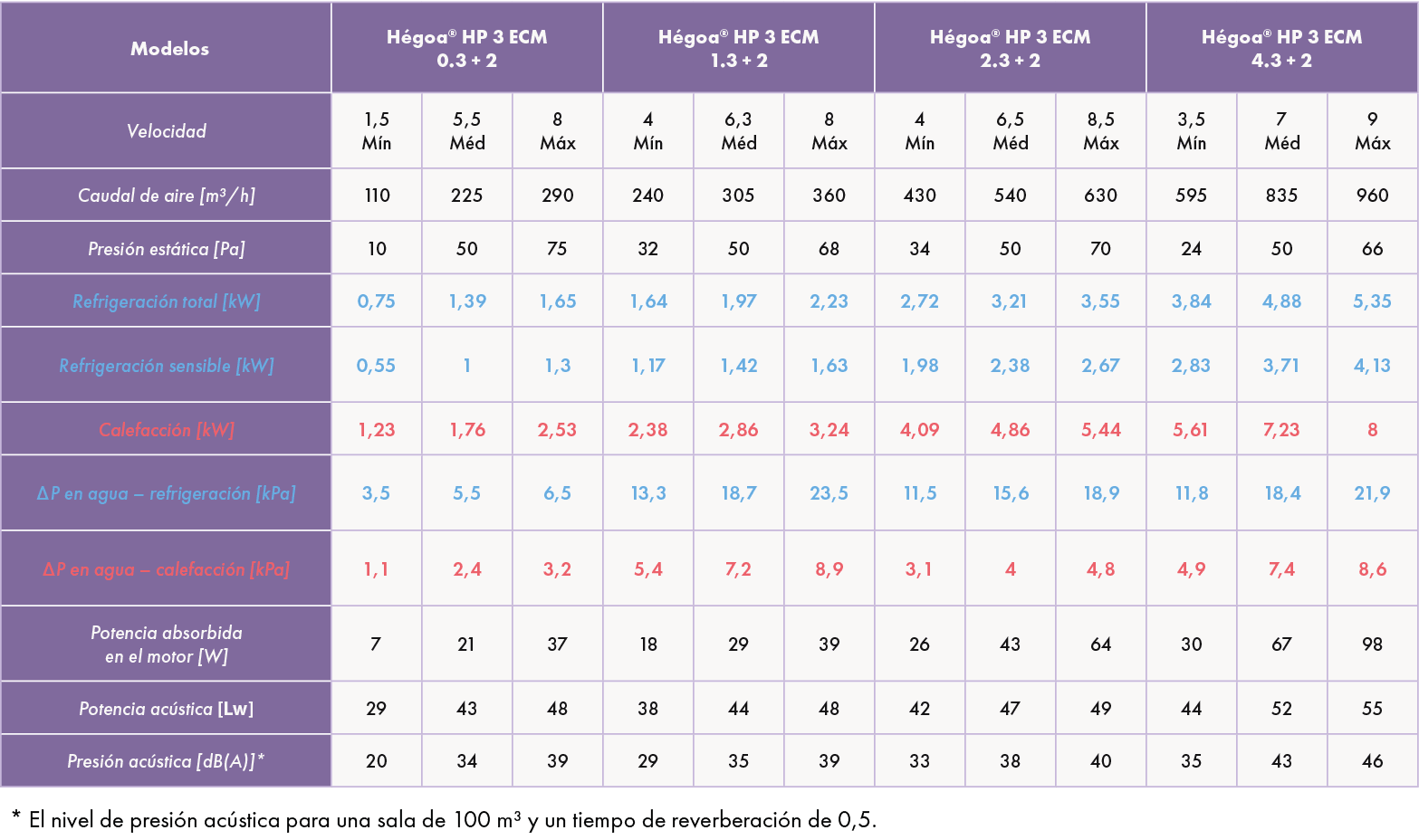

Instalación de 4 tubos: batería principal 3 filas + batería adicionales 2 filas

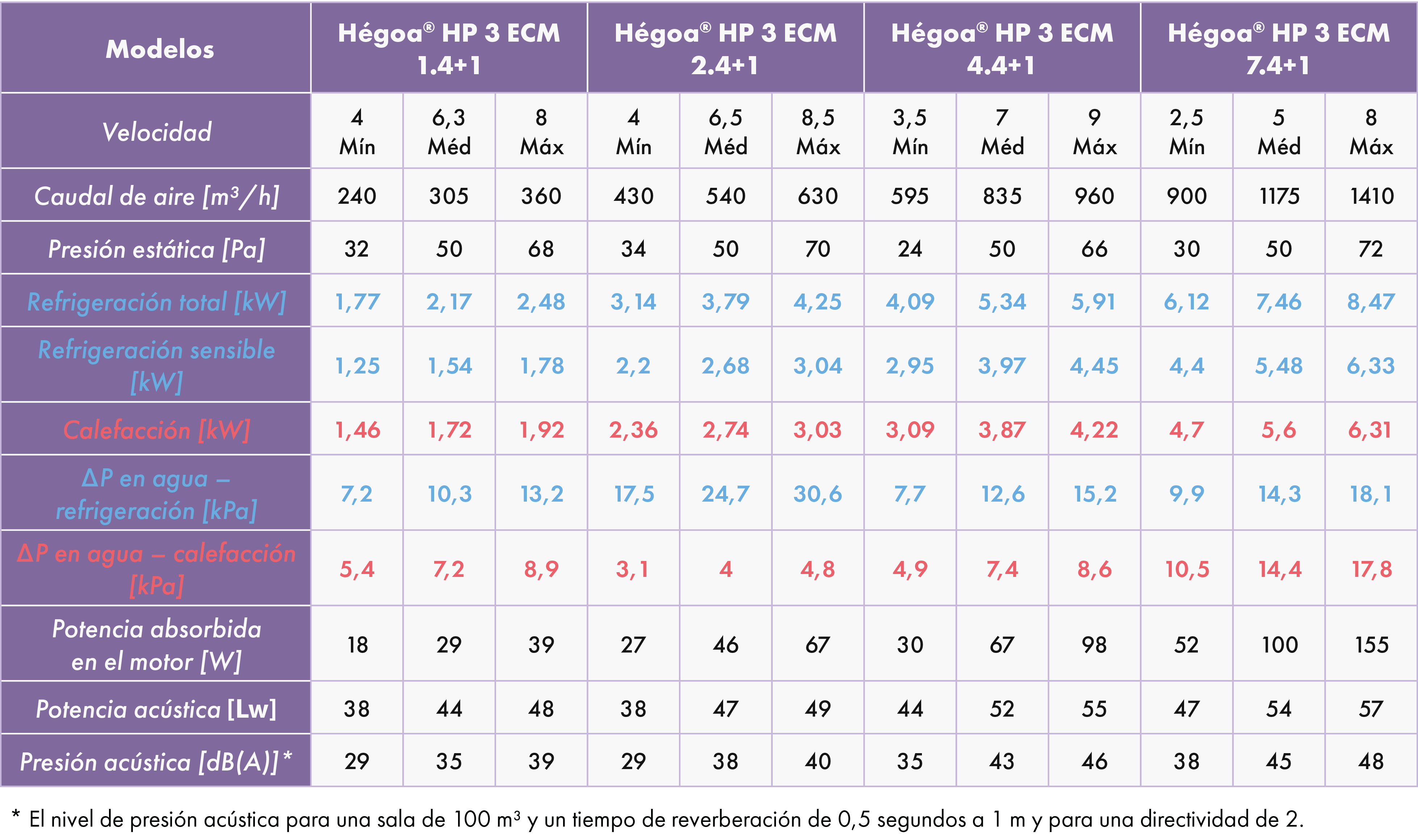

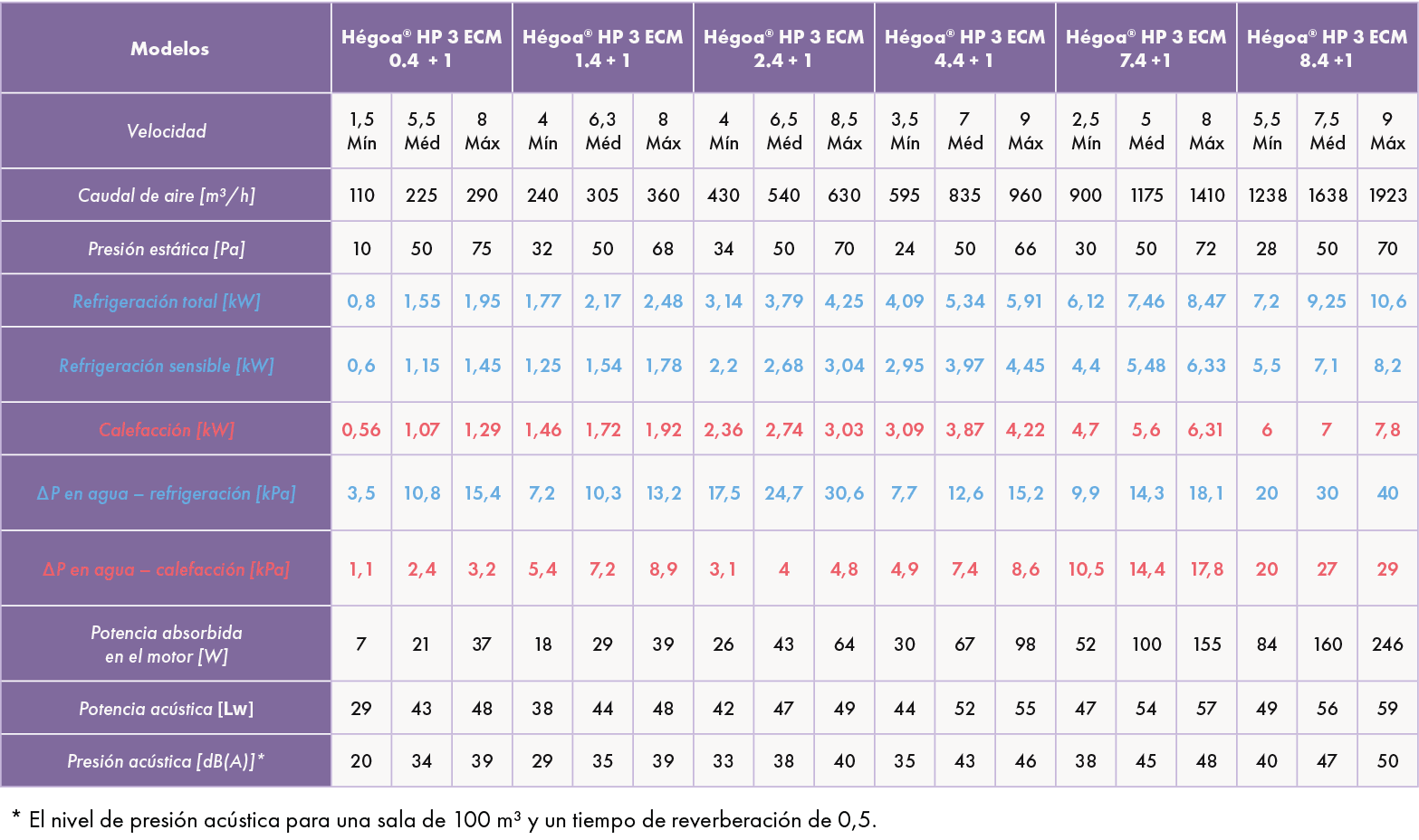

Instalación de 4 tubos: batería 4 hileras principales + batería 1 hilera adicional
REGULACIÓN: KIT DE VÁLVULAS
El kit de válvulas se compone de:
- Una válvula de 2 o 3 vías + by-pass.
- Un motor TOR (230 V).
- Tubería de cobre para las conexiones entre la unidad de agua refrigerada y la válvula.
- Posibilidad de montar un kit de válvulas en la unidad de agua fría.
- Kit de válvulas instalado en fábrica como opción.

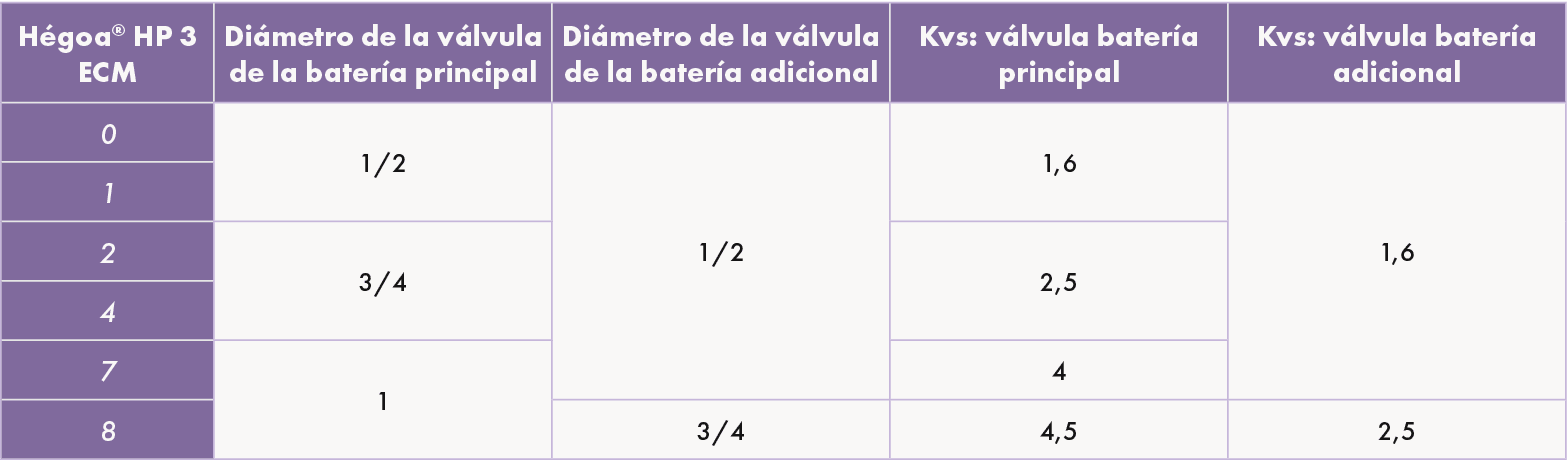

Conexiones y diámetros de las válvulas

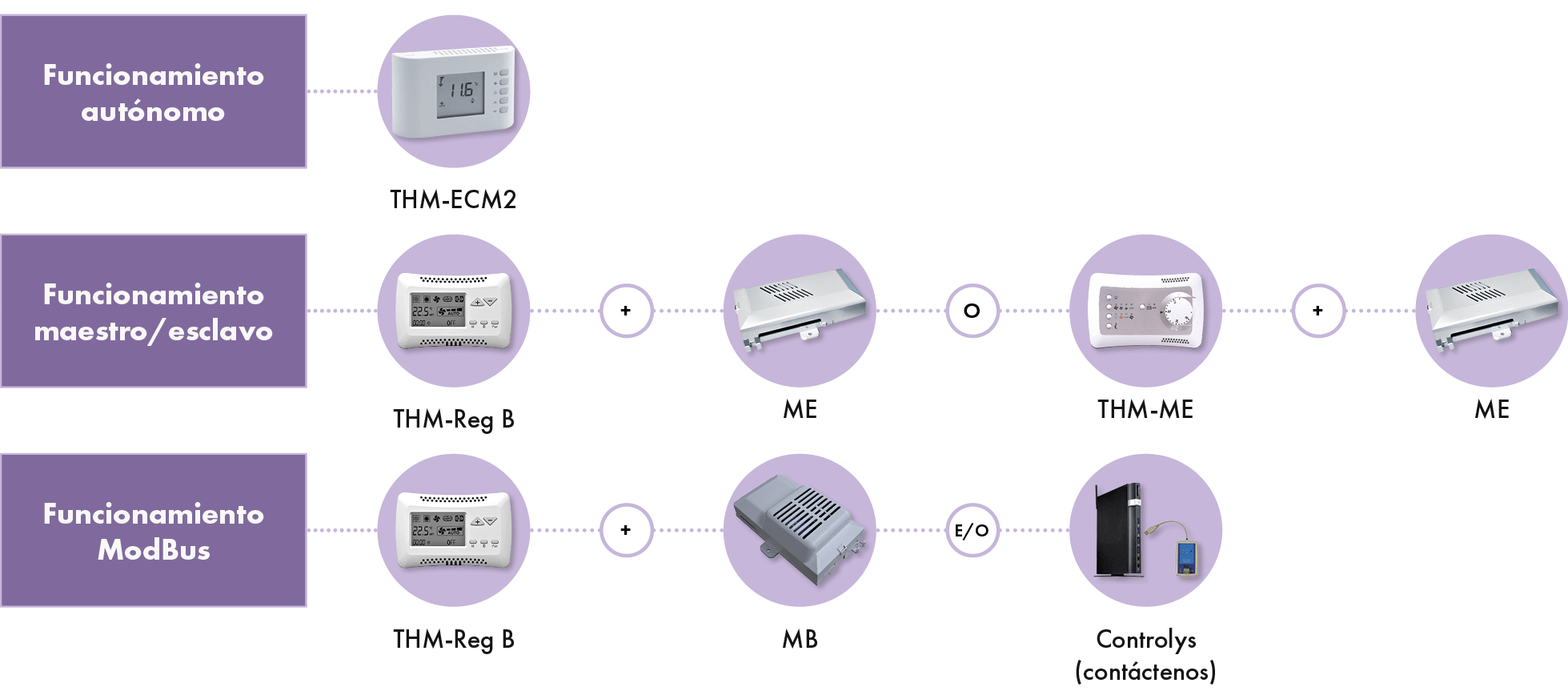

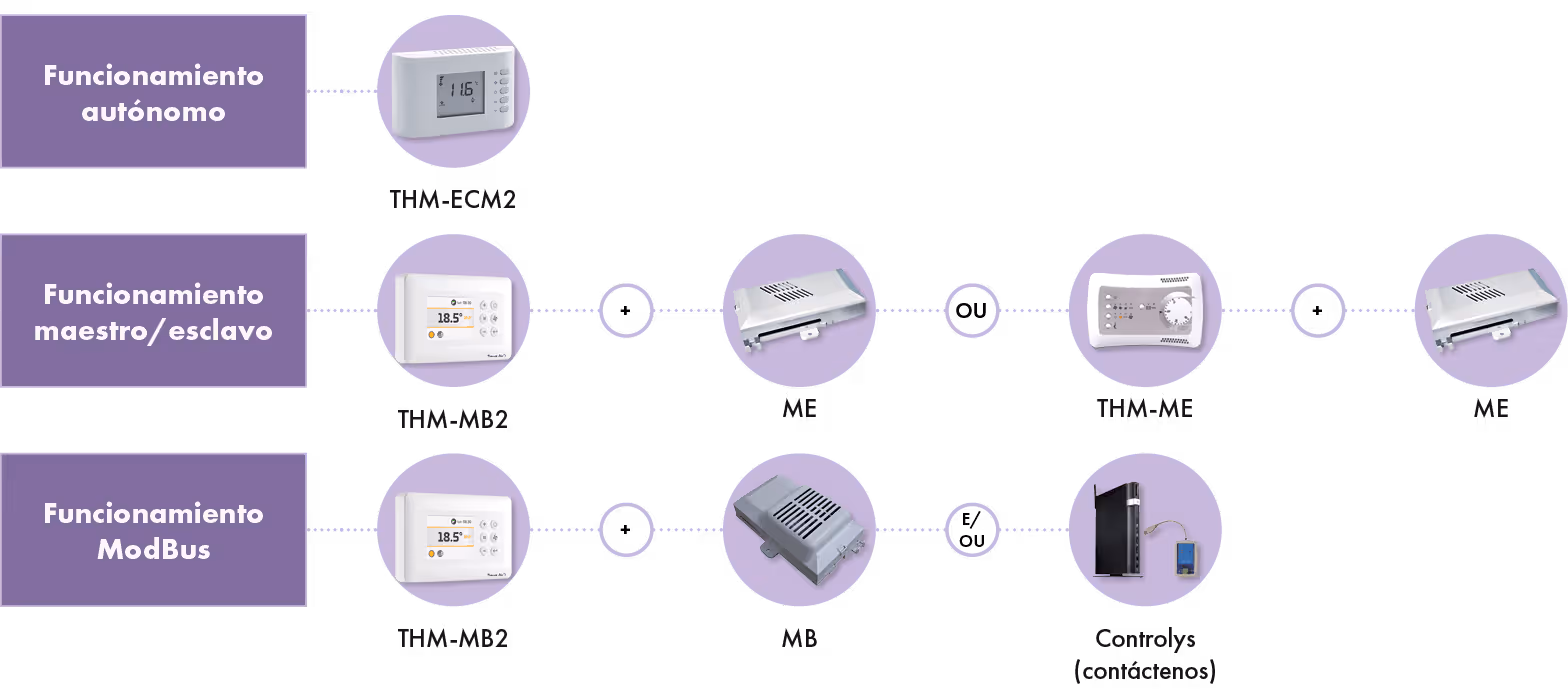

TERMOSTATAS

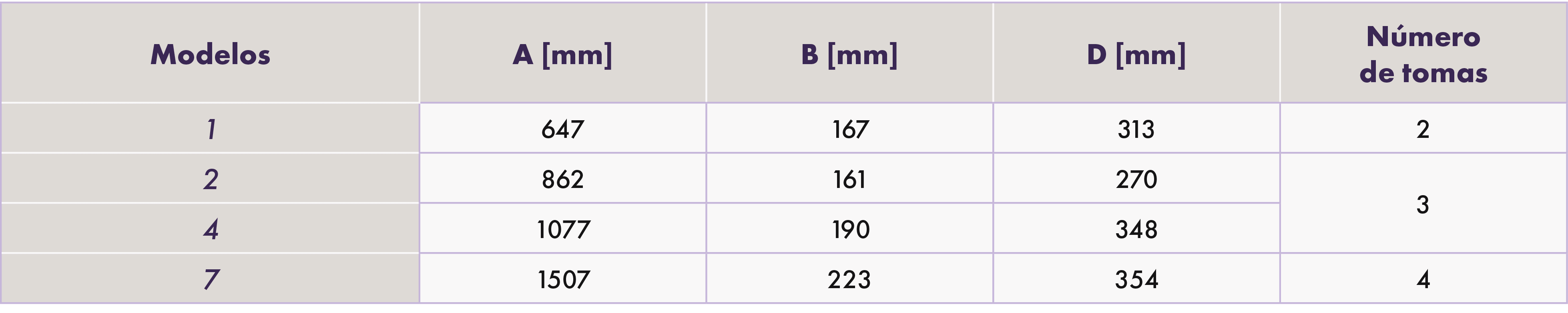

PRC
Plenum entrada de acero galvanizado.
Para los modelos sin carrocería.
PMC
Plenum de acero galvanizado.
Para los modelos sin carrocería.
BSI
Bandeja de condensados.
Se encuentra en batería.
Junta
Idéntico para conectores de fan coil con conexiones hidráulicas a la izquierda o a la derecha.
