Ventajas
Utilización en atmósfera explosiva (zonas ATEX 1 y 2).
Cumple con la Directiva 2014/34/UE relativa a los materiales utilizados en atmósferas explosivas.
Cumple con seguridad y los requisitos sanitarios para poder venderse en la Unión Europea.
Hélice con perfil aerodinámico 3D:
- Ahorro de energía.
- Nivel de ruido reducido.
Gama
- Compuesto por 8 modelos: de Ø 250 a 630 mm.
- Motorización: 4 o 6 polos.
- Caudal: hasta 22000 m³/h.
- Presión: hasta 200 Pa.

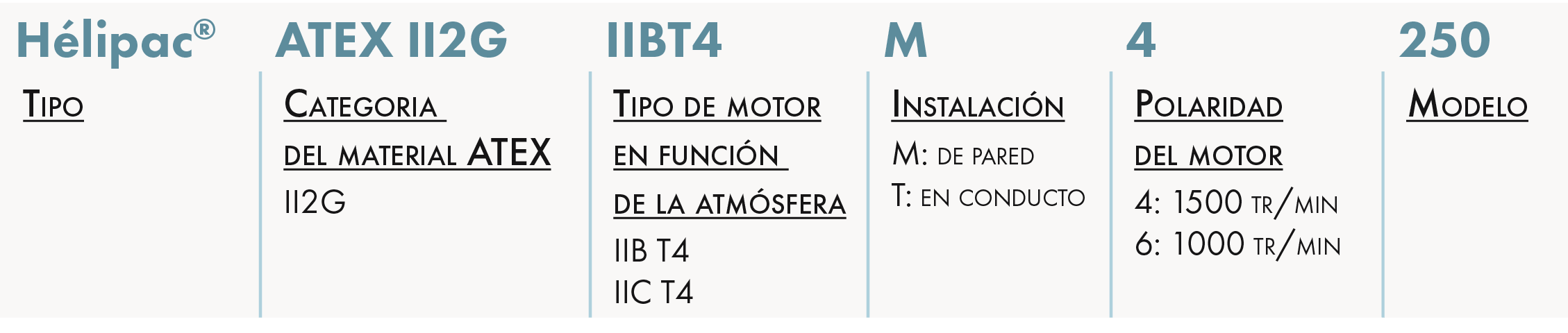

Denominación
Aplicación / Utilización
- Espacios de carga de batería (versión IIC debido a la presencia de hidrógeno).
- Extracción o transferencia de aire (sin polvo) de espacios industriales en atmósfera explosiva.
- Montaje en pared o en conducto.
- Grupo II (industria de superficie): zona 1 ATEX (categoría 2G) y zona 2 ATEX (categoría 3G).
- Marcado CE Ex II2G (IIB T4).
- Para mantener la conformidad con PV, todas las sustituciones de piezas de recambio (motor, turbina, etc.) tendrán que realizarse en la fábrica.
- La instalación es posible tanto en el interior como en el exterior.
Construcción / Composición
Cubierta:
- Hélipac® ATEX en conducto: cuello en acero con llantas integradas.
- Hélipac® ATEX de pared: platino en chapa de acero.
- Rejilla de protección en el lado del motor y de la hélice.
Hélice:
- Fabricado con material antiestático Compuesto .
Motorización estándar:
- Motor asíncrono, clase F, IP 55, - 230 / 400 V ~ 50 Hz, trifásico, CE Ex II2G (IIB T4) o CE Ex II2G (IIC T4) para ATEX Zona 1 y 2 sin sonda PTO / PTC.
Flujo de aire:
- Hacia el motor, después de la hélice.
Opciones
- Versión con motor monofásico (no variable).
- Otras clases de temperatura y gas (ATEX).
- Versión en atmósfera explosiva: CE Ex II2 D para zona 21 o 22 (ATEX).
- CE Ex II3 D para la zona 22 (ATEX).
- Sonda PTC obligatoria para Utilización en variación de frecuencia.
- Hélipac® ATEX en conducto: cuello largo o corto.
Embalaje
- Vendido por unidad.

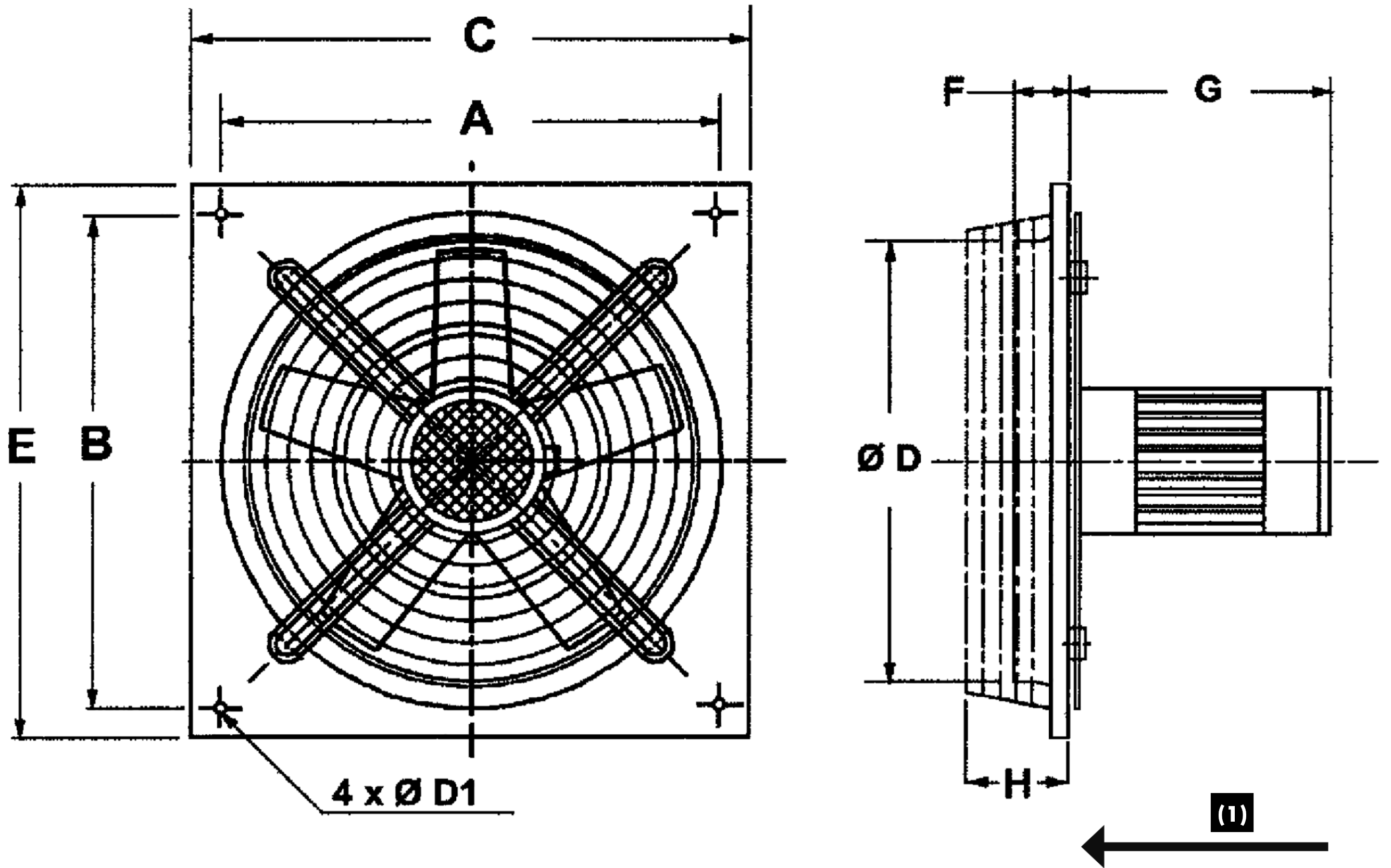

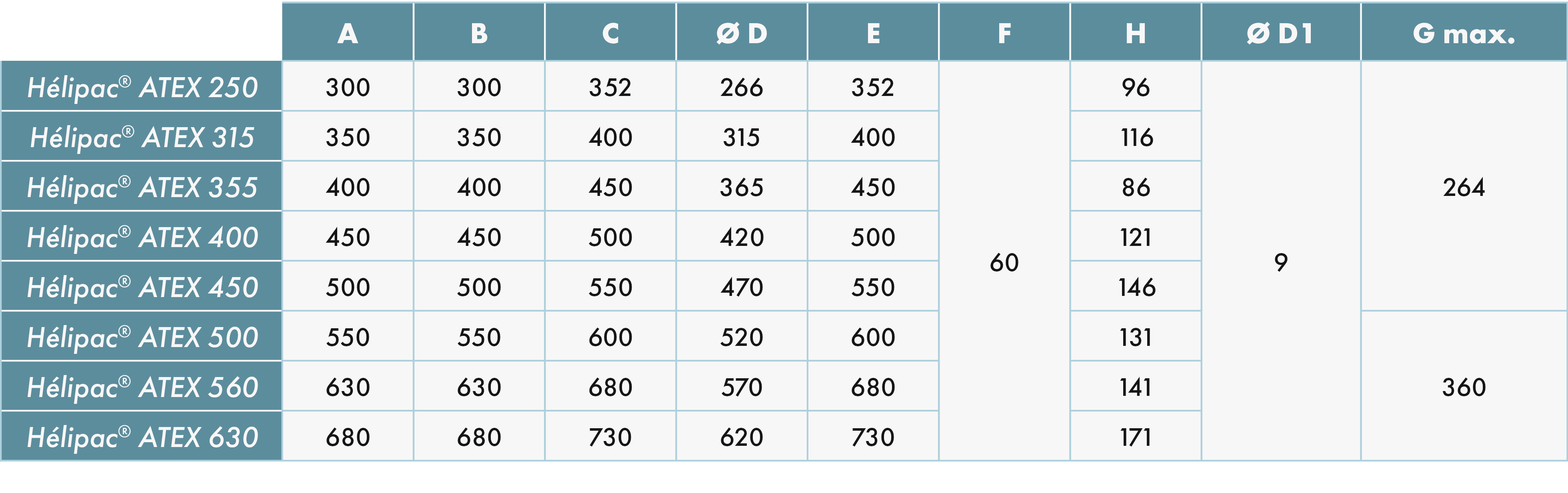

DIMENSIONES Y PESOS
LÍMITES DE UTILIZACIÓN
- Temperatura ambiente y límites de temperatura de caudal entre - 20° C y 40° C.

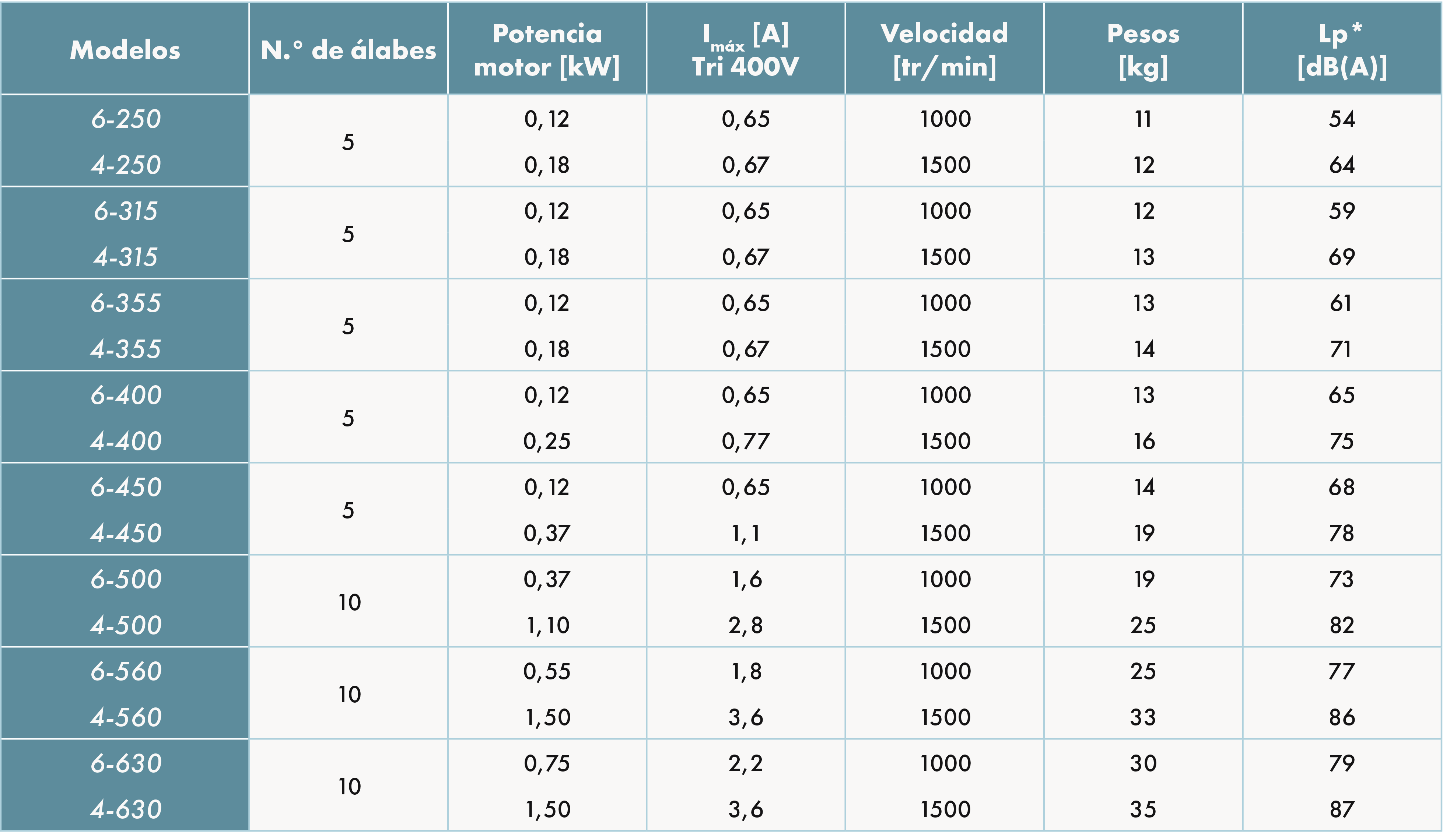

CARACTERÍSTICAS TÉCNICAS
CURVAS DE SELECCIÓN PARA HELIPAC® ATEX
Modelo 250 - 4 polos
Modelo 315 - 4 polos
Modelo 250 - 6 polos
Modelo 315 - 6 polos
<spanclass=”text-nota”>Consulte-nos para curvas de seleção dos modelos 355, 400, 500, 560 e 630.</span>
Las curvas de selección aquí presentadas son indicativas y podrán cambiar en función de la evolución de la gama France Air: por favor, consúltanos para más información.
Juego de pies de apoyo ATEX® Helipac®
Accesorio para la versión en conducto.
Embalaje: 2 unidades.
Soportes antivibratorios para ATEX® Helipac
Accesorio para la versión en conducto.
Conexiones plano para ATEX Helipac
Accesorio para la versión en conducto.
Junta flexible antiestática ATEX para Hélipac® ATEX
Accesorio para la versión en conducto.
