Ventajas
Muy bajo consumo energético: de 8,8 a 18,7 W-Th-C.
Bajo nivel sonoro: Lw inferior o igual a 32 dB(A) en la válvula de la cocina.
Conexiones giratorias de 360º para facilitar la instalación.
Conjunto universal para viviendas de T2 a T7, hasta 6 cuartos de baño.
Gama
Denominación
Aplicación / Utilización
Renovación de aire de flujo único en viviendas individuales:
- Casas de 1 a 7 dormitorios con cocina y hasta 6 baños.
- Instalación en espacios reducidos sin restricciones de posición.
Construcción / Composición
Cubierta:
- Estructura de polipropileno, resistente a los impactos.
- Motor ECM con 2 velocidades seleccionables, con protección térmica.
- Turbina centrífuga en acción.
- Caja de conexiones eléctrica.
Conexiones: detalles de todos los accesorios suministrados con la caja de extracción:
- 1 conexión extracción de cocina Ø 125 mm, montado.
- 2 conexiones extracción sanitario multidireccional de 360° con Ø 80 mm, montado.
- 4 válvulas Ø 80 mm, montadas.
- 1 conexión de exhaustación con Ø 160 mm, montado.
- 4 conexiones extracción sanitaria Ø 80 mm, sin montar.
- Sistema de suspensión.
Opciones
Embalaje
- Vendido por unidad.
DIMENSIONES Y PESOS
- Peso: 4,1 kg.

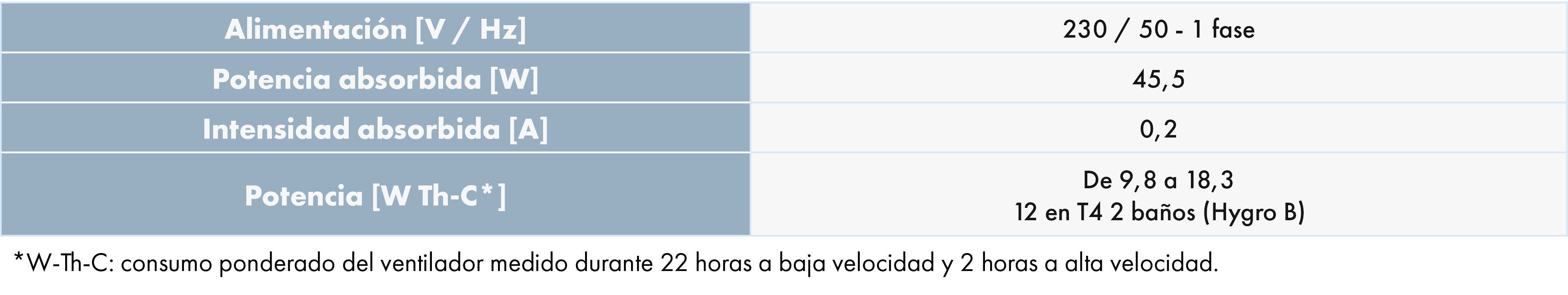

CARACTERÍSTICAS ELÉCTRICAS
CONFORMIDAD DEL ERP
- Solución que cumple con la normativa ErP 2018.
- UVR (unidad de ventilación residencial) de tipo flujo único, equipada con motor ECM con variación automática de velocidad.
- La unidad cumple los requisitos del Reglamento UE n.º 1253/2014.
KIT HYGRA® RT CONTROL® 4
Conjunto listo para instalar compuesto por una caja Hygra® RT Control® 4 y tres válvulas de extracción Alizé para configuraciones de T3 a T7:
- 1 caja de extracción Hygra RT Control 4.
- 1 válvula higrorregulable de cocina Alizé , con temporizador, 10 - 45 / 135, a pilas, con racor para pladur.
- 1 válvula higrorregulable de baño Alizé , con temporizador, 10 - 40, con racor de cartón yeso 125 / 80.
- 1 válvula de WC Alizé Tempo, con temporizador, 5 - 30 / 135, a pilas, para empotrar en placa de yeso 125 / 80.
- 1 botón.
INSTALACIÓN DE LA CARCASA DE HYGRA® RT CONTROL® 3
- Suspenda la caja a el techo utilizando el sistema de suspensión por cable.
- Conecte las válvulas de extracción a la caja utilizando conductos flexibles tipo Vinyl M1, sin aislamiento, con un diámetro de 125 mm para la cocina y de 80 mm para las instalaciones sanitarias.
- Todos conexiones se pueden desmontar mediante un cuarto de vuelta y son intercambiables.
- Garantizar la estanqueidad de conexiones.
- Sellar las conexiones no utilizadas.
- Conecte el retorno a una placa de cubierta tipo CT 160.
- Realice las conexiones eléctricas desde la caja de conexiones.
CURVAS DE SELECCIÓN PARA HYGRA® RT CONTROL® 4
Nível de potência sonora à saída da válvula de cozinha: Lw <= 32 d(A)
Vinyl® M1
Conducto PVC desnudo flexible no aislado, diámetros de 80 a 560 mm.
Permiten la conexión de la caja a las válvulas.
Consulte AQUÍ la ficha del producto para más información.
CT
Placa de cubierta metálica.
Permite la conexión a impulsión y/o la extracción.
Consulte AQUÍ la ficha del producto para más información.
