Ventajas
Calefacción/refrigeración reversible.
Estética sofisticada.
Silencioso: revestimiento Doble aislamiento de espuma de poliuretano de 25 mm
.
Bandeja de condensados en aluminio integrado (versión iRev: calefacción/refrigeración reversible).
Amplia gama de potencias y accesorios.
Gama
Gama compuesta por:
2 versiones:
- iC: versión aislada, sólo calefacción.
- iRev: versión aislada, calefacción/refrigeración reversible.
4 modelos:
- Caudal de aire de hasta 9000 m³/h.
- Potencia de 9,6 a 100,7 kW.

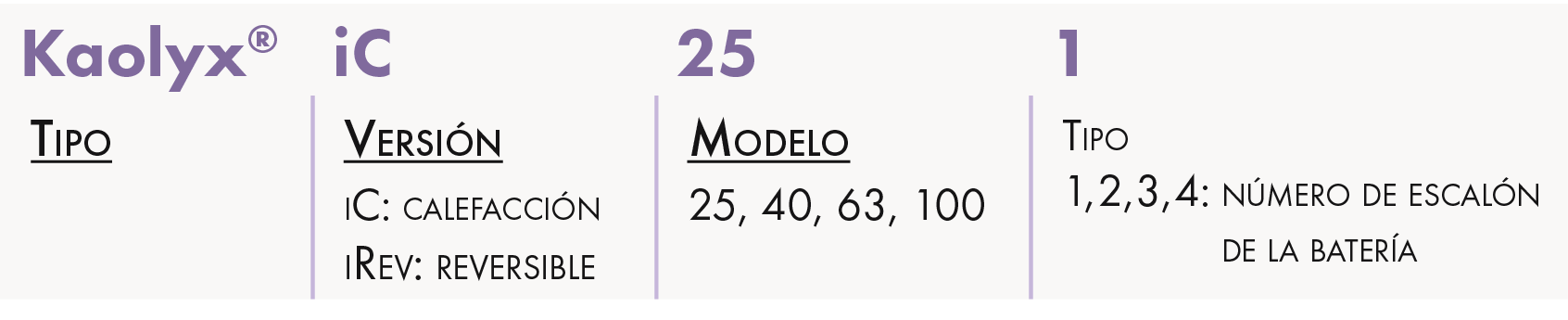

Denominación
Aplicación / Utilización
- Ventilación, calefacción y refrigeración de locales comerciales o industriales: centros comerciales, gimnasios, entre otros.
- Instalación en pared o en techo.
Construcción / Composición
Caja:
- Aislamiento térmico reforzado con espuma de poliuretano adherida de 25 mm de espesor.
- Cuerpo estético de acero galvanizado con revestimiento epoxi RAL 9016 (blanco).
Intercambiador de calor:
- Se puede desmontar y retirar fácilmente del lado del equipo.
- Intercambiador de calor con tubos y aletas de cobre de aluminio.
- Conexiones roscadas para agua caliente / agua fría.
Motor:
- Motor trifásico 400 V ~ 50 Hz, IP 54.
- Protección térmica integrada.
Deflectores:
Versión iC y iRev:
- Cuadrícula de impulsión orientable simple deflexión.
- Revestimiento epoxi RAL 9006 (gris).
Sobre el iRev:
- Bandeja de condensados integrada en aluminio, diseñada para una completa extracción de condensados.
- Extracción condensado a través de tubos (Ø 15 mm) situados en el punto más bajo.
Soportes antivibratorios:
- Se instala en la parte trasera del equipo.
Regulación:
- Interruptores y termostatos: consúltenos para más información.
Accesorios de montaje:
- Consulte la sección Accesorios para obtener más información.
Opciones
- Motor monofásico 230 V ~ 50 Hz, excepto el modelo 100.
- Difusor de inducción de aire secundario.
- Colores específicos.
Embalaje
- Vendido por unidad.
DIMENSIONES
CARACTERÍSTICAS TÉCNICAS
Potencias de calentamiento [kW] para el régimen de agua 80/60° C

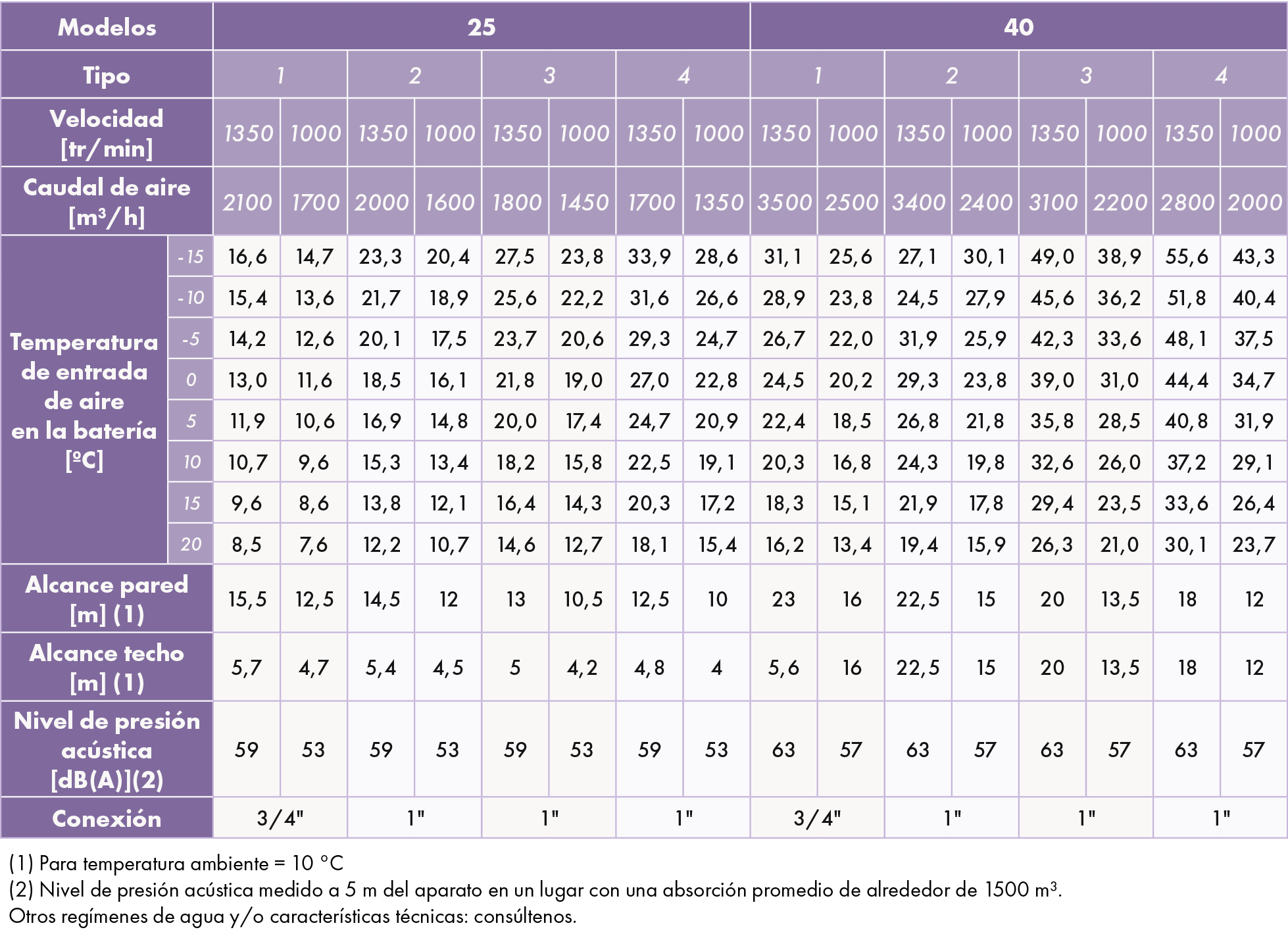

Modelos 25 y 40, versiones iC e iRev

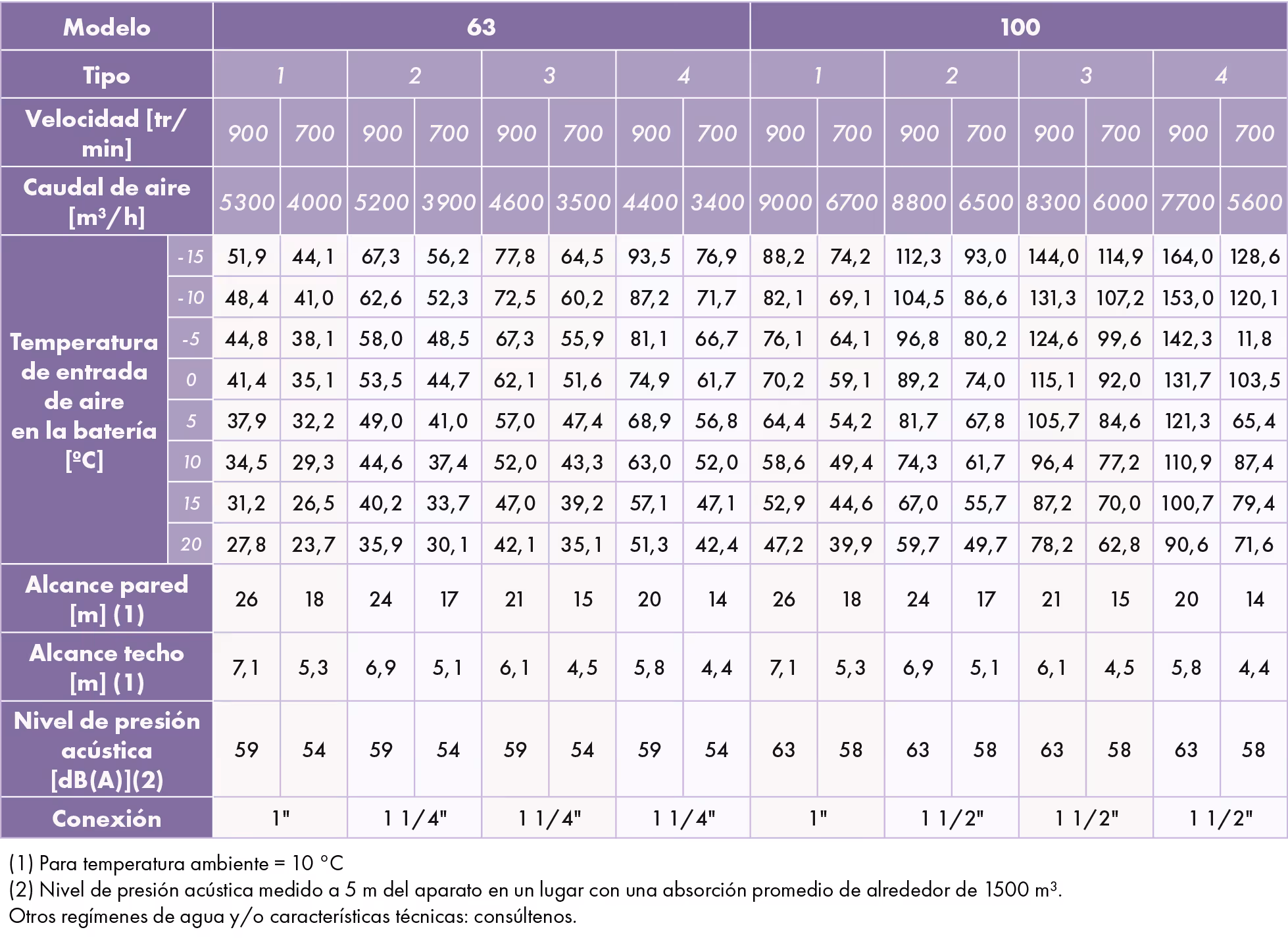

Modelos 63 y 100, versiones iC e iRev

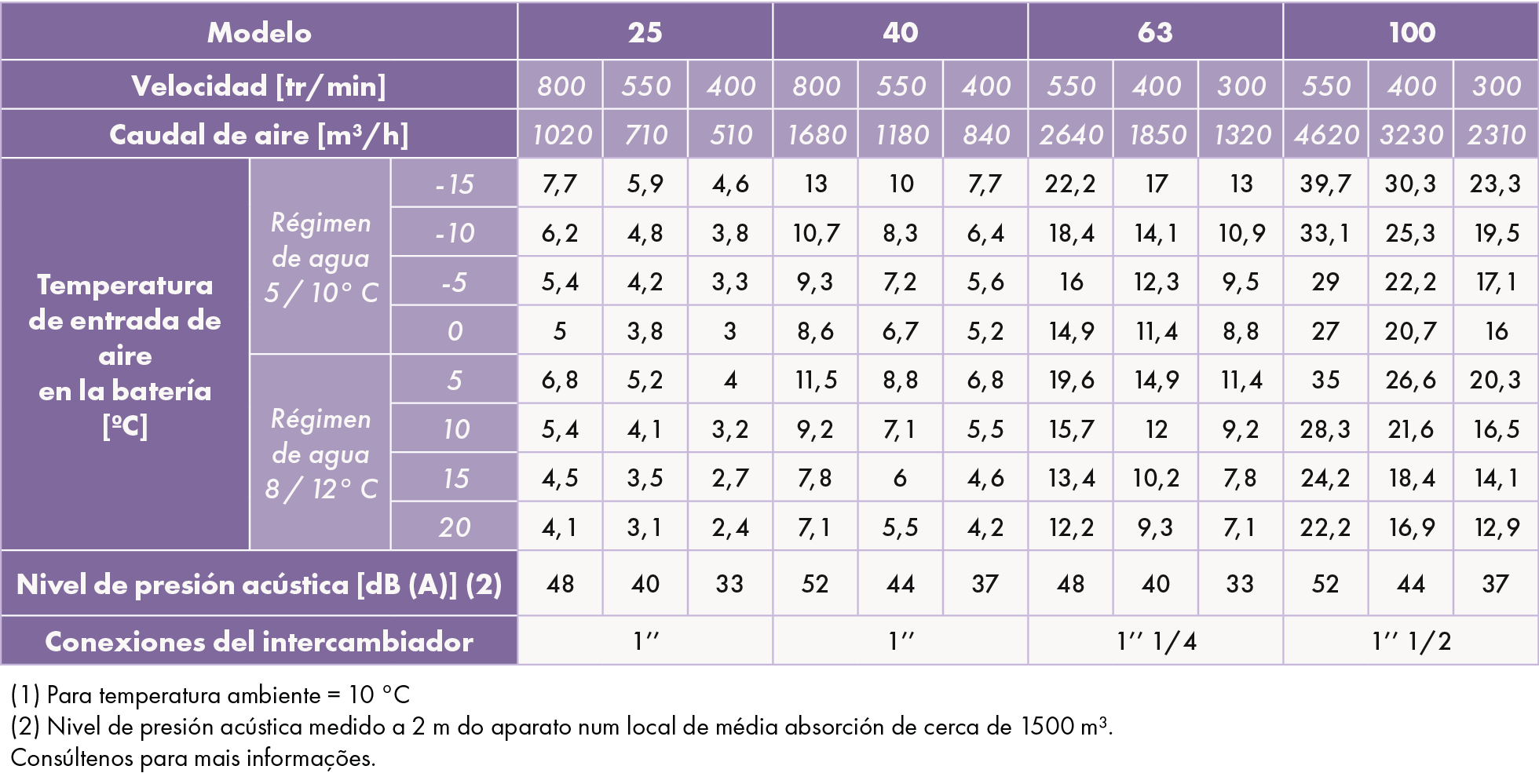

Potencias de refrigeración [kW] para velocidades de agua de 5/10° C y 8/12° C
Modelos 25, 40, 63 y 100, versión iRev
Accesorios de instalación en posición horizontal
Fijación
Difusión
Difusión: soplo de aire fresco
Accesorios de instalación en posición vertical
Fijación
Difusión
*Accesorio indispensable. ** Accesorio opcional.
Para los accesorios de regulación de las cajas de mezcla y aire fresco consúltenos.
Embalaje
Por unidad.
