Ventajas
Protección elevada de los operarios.
Instalación rápida.
Ventilador de extracción integrado.
Uno (Mini) o dos (Maxi) niveles de filtraje con protección contra incendios.
Gama
- Lazur® Mini: Modelo 1: 1 m de ancho, caudal 2000 m³/h.
- Modelo 2: 2 m de ancho, caudal 4000 m³/h.
- Lazur® Maxi: 6 anchuras: 1500, 2000, 2500, 3000, 4000 y 5000 mm.
- 2 alturas: 2180 y 3120 mm.

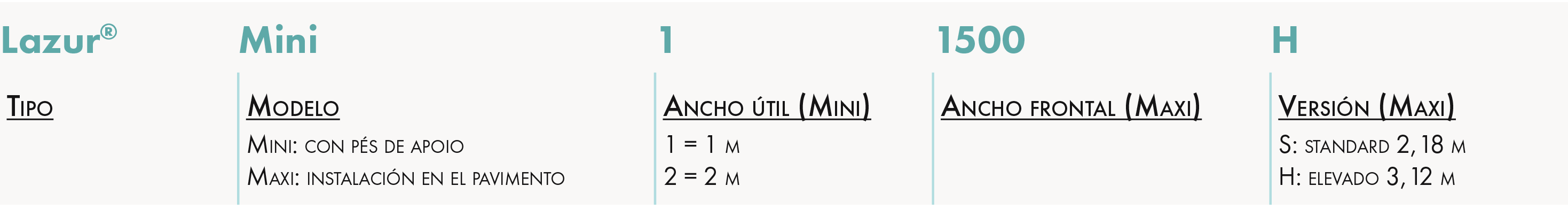

Denominación
Aplicación / Utilización
- Protección de los operarios contra los efluentes de pinturas y barnices.
- Lazur® Mini: adecuado para piezas pequeñas colocadas a la altura de los ojos.
- Lazur® Maxi: pintura para piezas voluminosas de hasta 5 m de ancho (vigas, etc.).
Construcción / Composición
Lazur® Mini:
- Paneles de chapa galvanizada ensamblados a través de tornillos.
- Mesa giratoria que permite pintar en todos los lados del objeto.
- Ventilador en el techo de la cabina.
- 1 nivel de filtraje: papel diedro.
- 2 niveles de filtraje disponibles bajo petición.
Lazur® Maxi:
- Paneles de chapa galvanizada ensamblados a través de tornillos.
- Ventilador(es) centrífugo(s) en techo de la cabina.
- 2 niveles de filtraje: papel diédrico y filtro de fibra de vidrio - G3.
- Paneles y techo para ampliar la cabina.
- Iluminación estanca (conforme a la normativa).
Opciones
Lazur® Mini:
- Iluminación estanca.
Lazur® Maxi:
- Mesa giratoria con patas que permite pintar en todos los lados del objeto.
- Soporte para pistolas de pulverización.
- Filtraje de carbón activado integrado.
Para ambos modelos:
- Disponibles versiones ATEX.
Embalaje
- Vendido por unidad.
- Se entrega en forma de kit para su instalación in situ.
PRINCIPIO DE FUNCIONAMIENTO
- El ventilador montado en la techo de la cabina asegura la extracción del flujo de aire contaminado, con un perfil de velocidad uniforme, a través de la superficie frontal, obtenida mediante un plenum específico.
- Como resultado, la aspiración se realiza sin ninguna "zona muerta" (las velocidades del aire son iguales en toda la superficie), lo que garantiza la máxima eficacia en toda la superficie de la cabina.
- El aire extraído pasa a través por 1 ó 2 etapas de filtraje: filtro de papel plisado, que proporciona una gran superficie de captación y una elevada capacidad de fijación de partículas de pintura por efecto de la inercia; filtro de fibra de vidrio (sólo Lazur® Maxi) con eficacia G3, que permite una filtraje adicional de las partículas más finas.
RECOMENDACIONES
- Después de filtraje, es obligatorio extraer el aire directamente al exterior del taller.
- Cualquier tipo de reciclaje en el espacio o en los locales adyacentes, incluso después de filtraje, está estrictamente prohibido.
- Para el buen funcionamiento de la cabina, es necesario prever un compensación de caudal extraído por aire nuevo del exterior a más de 8 m de cualquier descarga de aire contaminado.
- Este caudal de aire nuevo debe insuflarse in situ, después de filtrado y calentado, a baja velocidad (unos 0,3 m/s) y desde el lado opuesto de la ubicación de la cabina. De este modo, el operario se mantiene en un flujo de aire limpio y no se perturba la eficacia de la cabina de pulverización.
DIMENSIONES Y PESOS

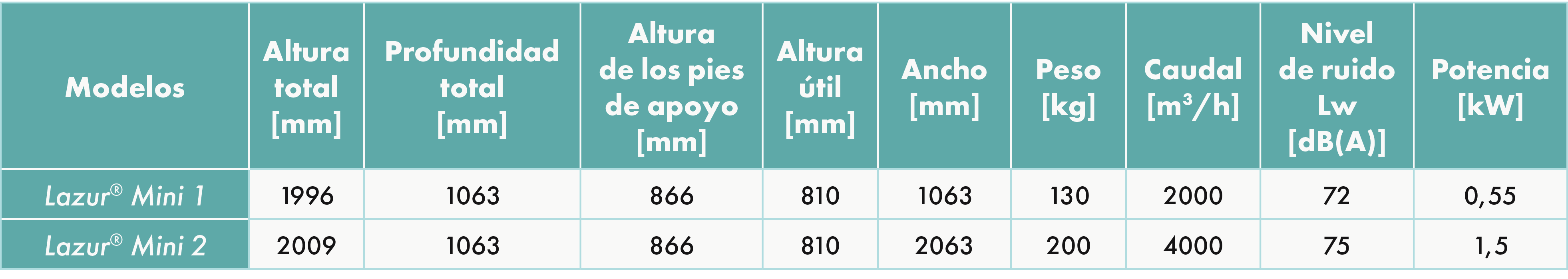

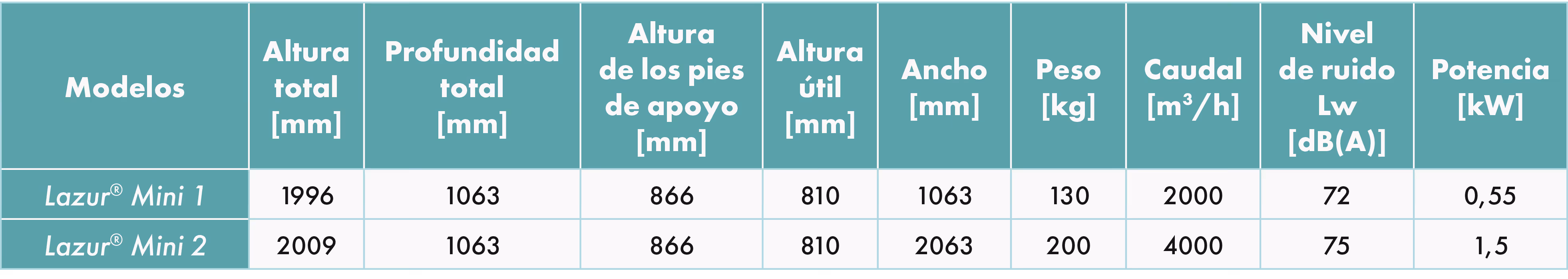

Lazur® Mini

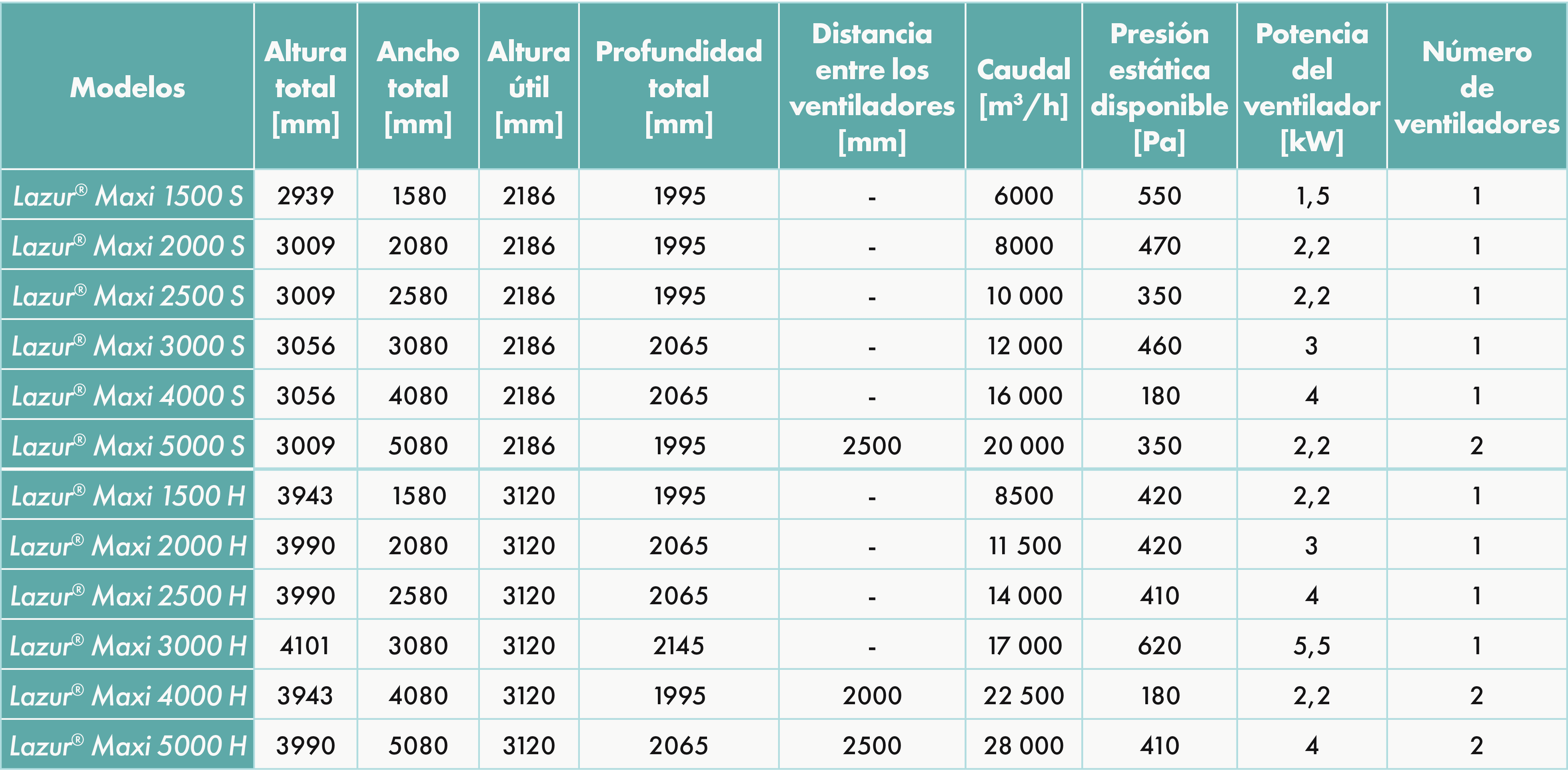

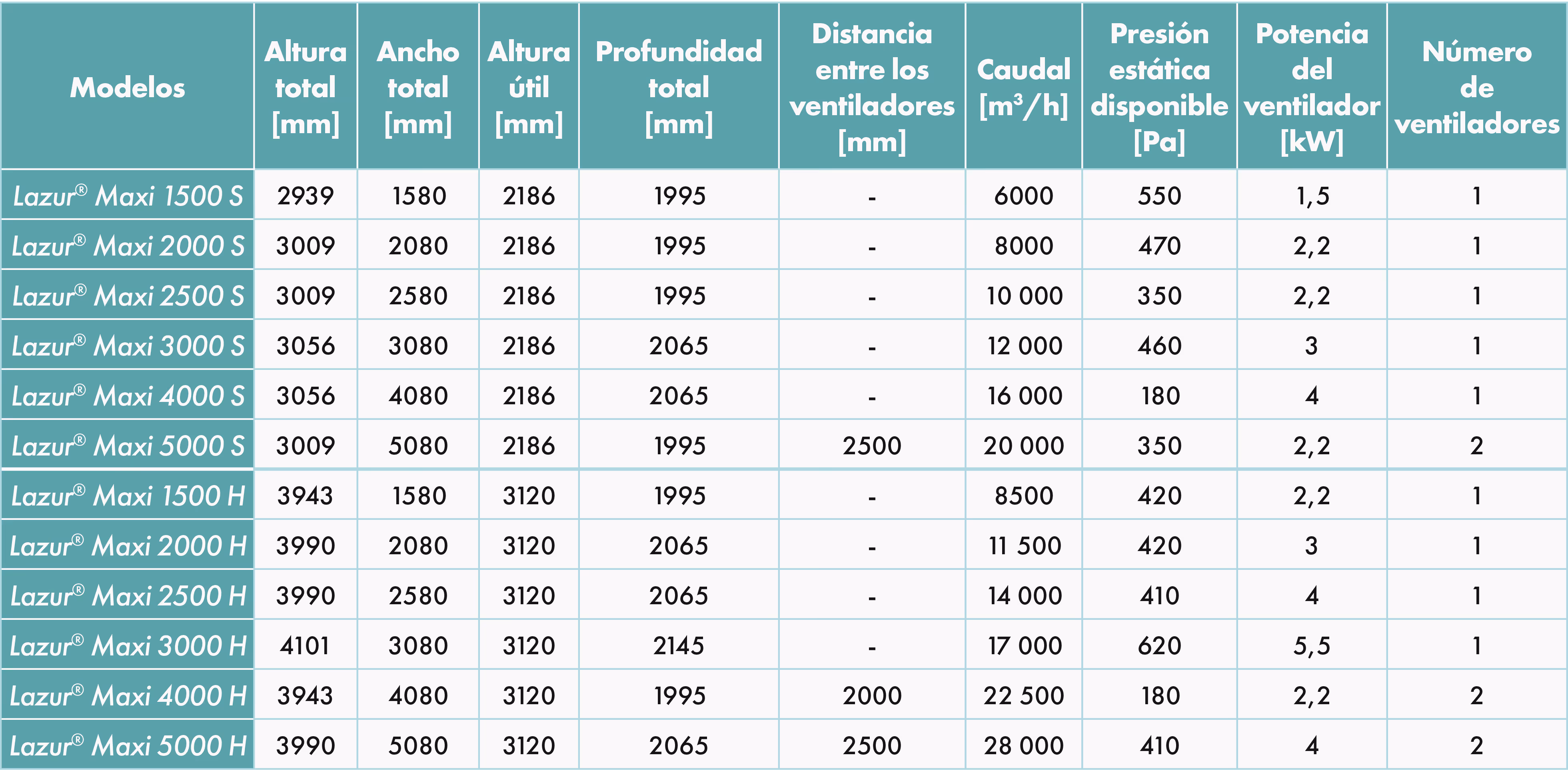

Lazur® Maxi
Armario de control eléctrico
Caja de chapa de acero IP 55, RAL 7032.
Alarma de obstrucción del filtro.
Control de la iluminación.
Neón estanco: póngase en contacto con nosotros para obtener más información.
Gestión On/Off de acuerdo con el utilización de la pistola de pintura.
AirStop C.O.V.
Unidad de filtraje de C.O.V.
Permite filtrar el aire antes de que salga al exterior del taller.
