Ventajas
Compuerta económica.
Motorizable (como opción).
Gama
Dimensiones nominales estándar L x H:
- De 200 x 100 mm hasta 700 x 700 mm.
Comando:
- Manual o motorizado (como opción).
- Los accesorios se venden por separado.

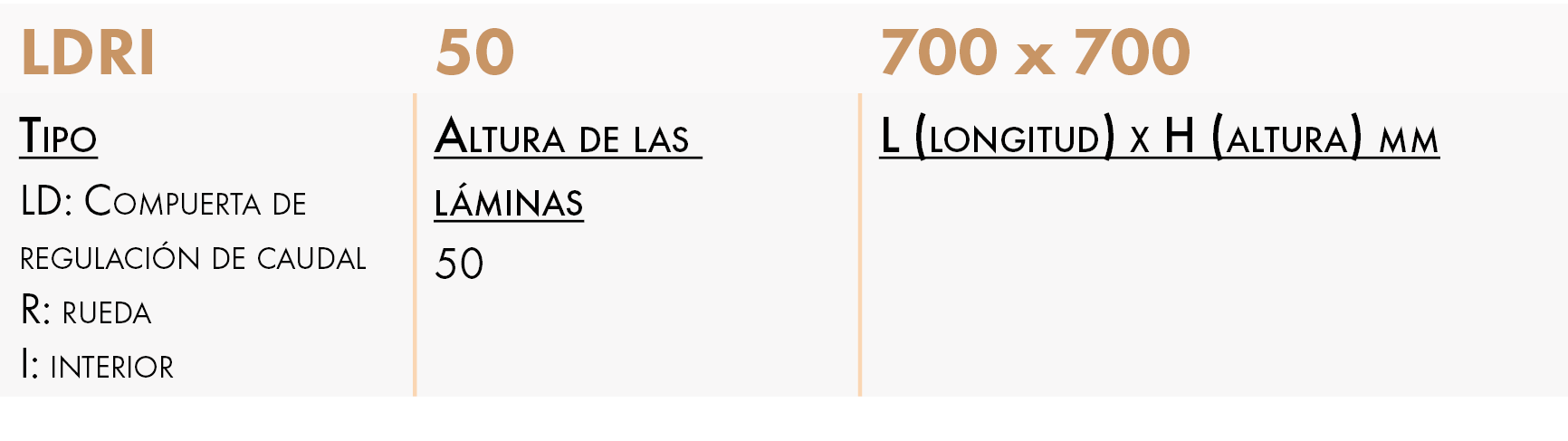

Denominación
Aplicación / Utilización
- Equilibrar los circuitos de aire.
- Cierre total (colocar fuera de servicio parte de una instalación mediante un bypass de aire).
- Cierre modular (para dosificar una mezcla de aire nuevo/aire de retorno).
- Utilización en aire acondicionado, ventilación o calefacción.
Construcción / Composición
- Paso entre aletas de 50 mm.
- Estructura y aletas de acero galvanizado.
- Lama flexible entre el marco y los extremos para mayor estanqueidad.
- Ejes de mando de 8 mm de diámetro.
- Orificio de montaje de 6 mm de diámetro.
Opciones
- Dimensiones no estándar.
- Construcción en acero inoxidable AISI 304.
- Estanqueidad reforzada.
Embalaje
- Vendido por unidad.
DIMENSIONES
LÍMITES DE UTILIZACIÓN
- Temperatura estándar: de -20° C a 60° C.
- Calidad del aire: aire limpio (para aire cargado, utilice la compuerta LDT reforzada).
- Funcionamiento normal: aletas horizontales (para funcionamiento con aletas verticales, utilizar compuerta LDT).
Accionamiento manual R9
Permite maniobrar y bloquear la posición de la compuerta de caudal.
Control eléctrico
Permite maniobrar y ajustar la compuertas de caudal.
