Ventajas
Bajo perfil: altura 170 mm.
Muy bajo consumo: 18,8 W-Th-C.
Bajo nivel sonoro: Lw menor o igual a 37 dB(A) en válvula de cocina.
Conjunto universal para viviendas de T2 a T7, hasta 4 inodoros.
Extracción en línea.
Gama
Denominación
Aplicación / Utilización
Renovación del aire en las viviendas individuales:
- Viviendas de 2 a 7 dormitorios, equipadas con cocina y hasta 4 baños.
- Instalación en falsa techo o en espacios reducidos.
Construcción / Composición
- Estructura de polipropileno, resistente a los impactos.
- Motor de CA de dos velocidades con protección térmica.
- Turbina centrífuga a alta acción eficiencia.
- Pies de apoyo con soportes antivibratorios.
Todas las conexiones de extracción están equipadas con módulos de autorregulación:
- 1 conexión de cocina Ø 125 mm (ajustable)
- 2 conexiones sanitarios Ø 80 mm (regulados - 30 m3/h).
- 2 conexiones para válvulas Ø 80 mm.
- 1 conexión de exhaustación Ø 125 mm.
- 2 conexiones Ø 80 mm (regulado - 15 m3/h), una válvula y un sistema de suspensión de la caja suministrados con la caja.
Opciones
Embalaje
- Vendido por unidad.
DIMENSIONES Y PESO
- Peso: 3,73 kg.

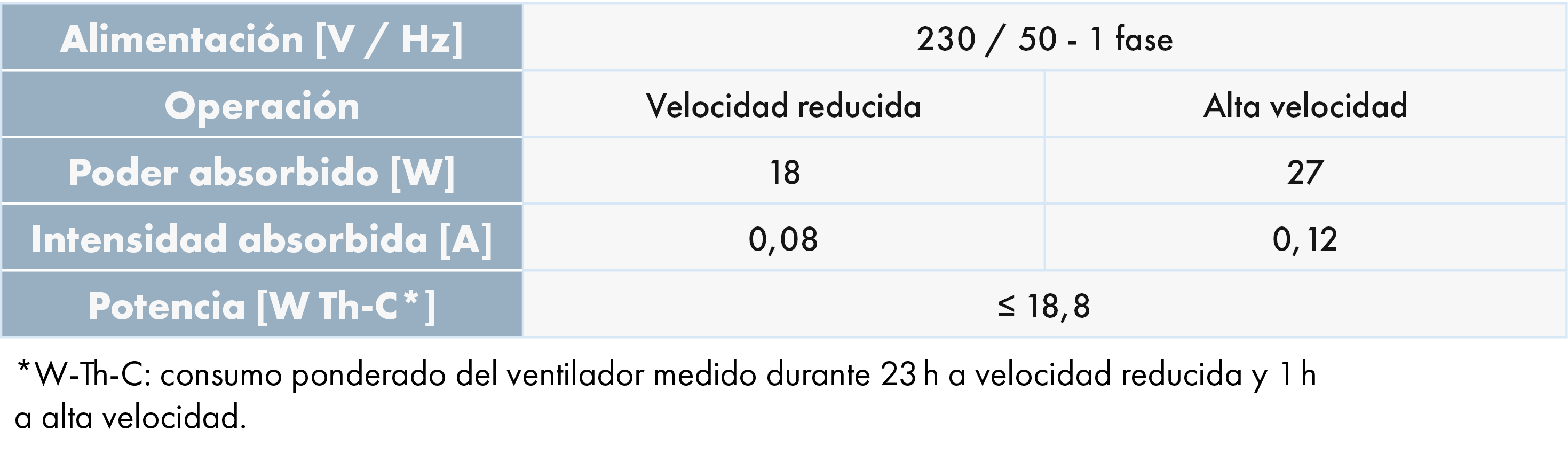

CARACTERÍSTICAS ELÉCTRICAS
CONFORMIDAD DEL ERP
- Solución que cumple con la normativa ErP 2018.
- UVR (unidad de ventilación residencial) de tipo de flujo único, equipada con un motor de 2 velocidades.
- La unidad cumple los requisitos del Reglamento UE n.º 1253/2014.
KIT COMPACTO LOTUS® 3
- Conjunto listo para instalar compuesto por una caja Lotus® 3 Compact, un interruptor PV / GV y tres válvulas BS / BC:
- 1 válvula de cocina BC Ø 125 mm (juego de válvula y conector).
- 2 válvulas BS Ø 80 mm para un WC y un cuarto de ducha (juego de válvulas y juntas de conexión).
INSTALACIÓN DE LA CAJA COMPACTA LOTUS
- Fije la caja a cualquier tipo de estructura mediante pies de apoyo con soportes antivibratorios.
- Conecte las válvulas de extracción a la caja de conductos mediante vinilos flexibles no aislados de 125 mm de diámetro para la cocina y de 80 mm para los sanitarios.
- Todas las conexiones son desmontables e intercambiables con un cuarto de vuelta.
- Garantizar la estanqueidad de conexiones.
- Sellar las conexiones no utilizadas.
- Conecte el retorno a una rejilla de exhaustación (tipo PA 125) o a una tapa (CT Plastic 125).
- Realice las conexiones eléctricas de la caja a través de la puerta de visita.
CURVAS DE SELECCIÓN PARA LOTUS® 3 COMPACT
Vinyl® M1
Conducto PVC desnudo flexible no aislado, diámetros de 80 a 560 mm.
Permiten la conexión de la caja a las válvulas.
Consulte AQUÍ la ficha del producto para más información.
Viny® Phon M1
Conducto PVC flexible con aislamiento acústico.
Permiten la conexión de la caja a las válvulas.
Consulte AQUÍ la ficha del producto para más información.
CT Plástico
Tapa de plástico para la entrada o salida de aire.
Consulte AQUÍ la ficha del producto para más información.
Interruptor de 2 velocidades
Permite pasar de la velocidad reducida a la velocidad elevada.
