Ventajas
VENTAJAS MAÉVA® ECM SR:
Hasta un 75% de reducción en el consumo de energía.
Caudal de aire ajustable a las necesidades del lugar.
Maéva® One, efecto Coanda, rejilla unidireccional montada de serie.
Disponible versión con kit de válvula montado.
VENTAJAS MAÉVA® ECM CON REGULACIÓN ME O MR:
Regulación integrada.
Funcionamiento maestro/esclavo: Maéva® ECM ME.
Comunicación GTC en ModBus: Maéva® ECM MB.
Opción: kit de válvulas montado en fábrica.
Gama
- 3 dimensiones disponibles: 600 x 600, 900 x 600 y 1200 x 600 mm.
- Potencia de refrigeración de 0,62 a 2,98 kW.
- 3 versiones: 2 tubos, 2 tubos + batería eléctrica , 4 tubos.
- Una rejilla , Maéva® One, montado originalmente.

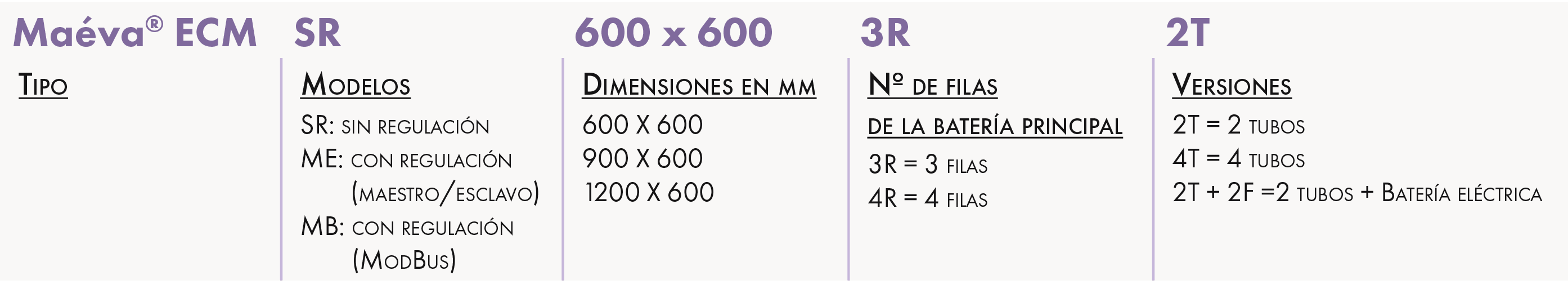

Denominación
Aplicación / Utilización
- Climatización de espacios en el sector terciario: centros comerciales, oficinas, hoteles, entre otros.
Construcción / Composición
Caja:
- Estructura de acero galvanizado de 1 mm.
- Aislamiento interno (6 mm) de poliolefina (M1).
- Conexión de aire nuevo.
Batería agua fría:
- Tubos de cobre, conexión hembra de 1/2".
- Aletas fijadas mecánicamente en aluminio .
- Bandeja de condensación aislada en ABS.
- Bandeja auxiliar de condensados para la válvula reguladora.
- Batería eléctrica.
Ventilador:
- 1 o 2 ventiladores centrífugos según los modelos, equilibrados estática y dinámicamente.
- Acoplamiento directo mediante motor ECM de bajo consumo.
- Motor de clase B, IP 20.
Bomba de condensados (sólo para las versiones reguladas):
- Bomba equipada con un sistema antidesbordamiento.
- Altura total de elevación: 4 m.
Opciones
Embalaje
- Vendido por unidad.
MOTOR ECM DE BAJO CONSUMO
- Reducción del consumo de energía.
- Regulación más precisa del caudal de aire y de la temperatura ambiente.
REJILLA ESTÁNDAR
Maéva® One (impulsión / retorno):
- Rejilla de acero pintada en blanco RAL 9003, tipo lineal.
- retorno porta filtro en chapa perforada, equipado con un sistema de apertura conforme a las normas de seguridad.
- Impulsión a través de difusores lineales en aluminio.
- Filtro de malla en rebajes, lavable (incluido); extracción posible por ambos lados de la rejilla.

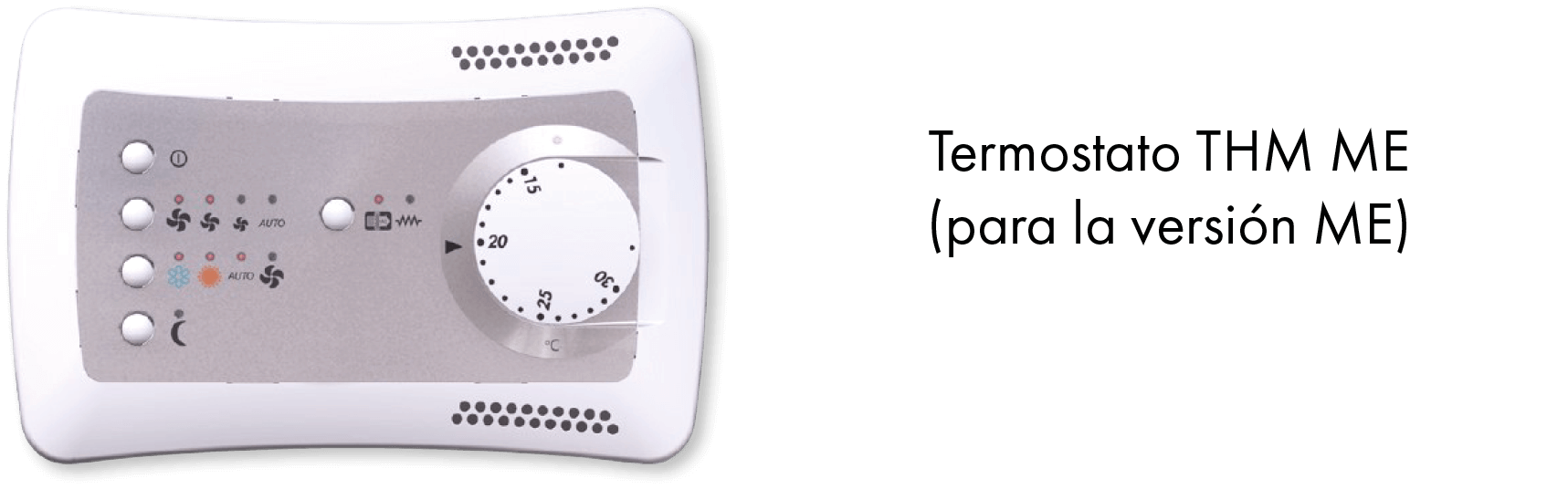

REGULACIÓN
Funciones:
- 4 modos de funcionamiento (ventilación, refrigeración, calefacción y automático).
- Programación de la temperatura deseada.
- Programación de la velocidad del ventilador.
- Encendido/apagado por contacto auxiliar (reloj, contacto de ventana, etc.).
- Programación diaria (On/Off) con THM-REG-B.
- Control de la válvula de agua TOR.
- Cambio manual verano/invierno.
- En las 4T, posibilidad de un cambio automático verano/invierno con una zona neutra de +2C.
- En 2T, posibilidad de cambio automático verano/invierno con una sonda T2 (accesorio).
- Funcionamiento maestro/esclavo hasta 20 unidades
(10 unidades para la versión ME). - Control con GTC en ModBus RS 485 (sólo versión MB).
- Control de casete.
Opciones:
DIMENSIONES Y PESOS: CASETE
DIMENSIONES: REJILLA
Rejilla de 1 vía con efecto Coanda

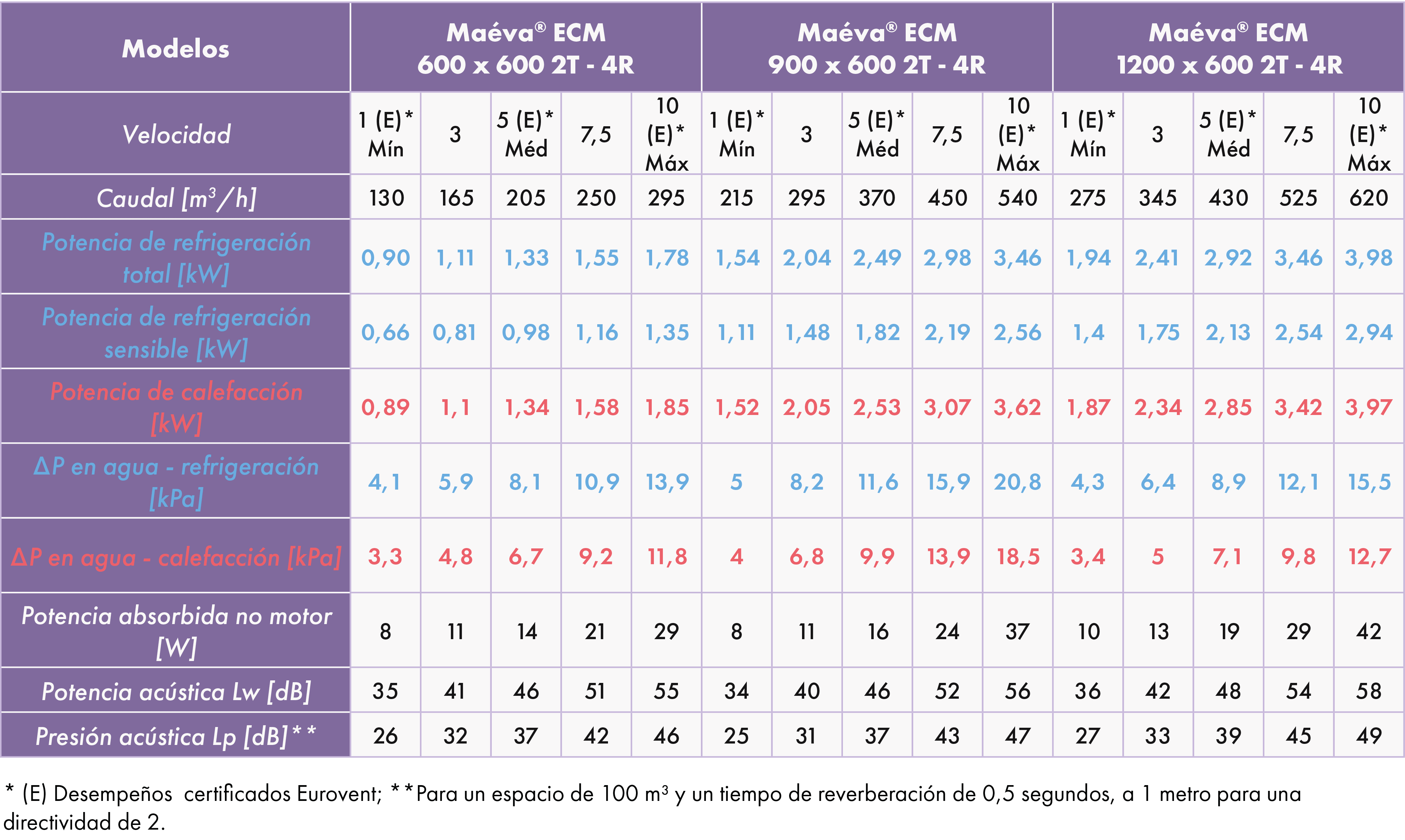

CARACTERÍSTICAS TÉCNICAS

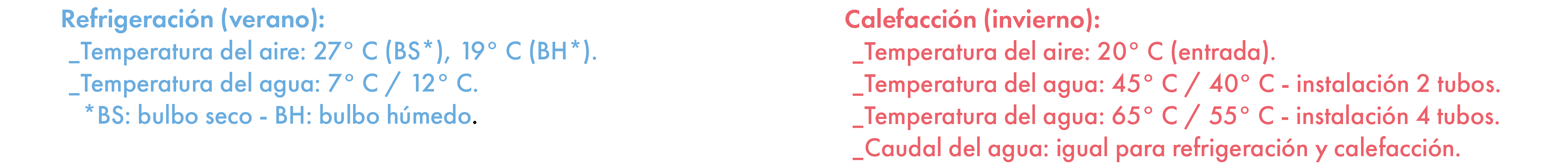

Todas las características indicadas aquí se refieren a las siguientes condiciones (condiciones Eurovent*)

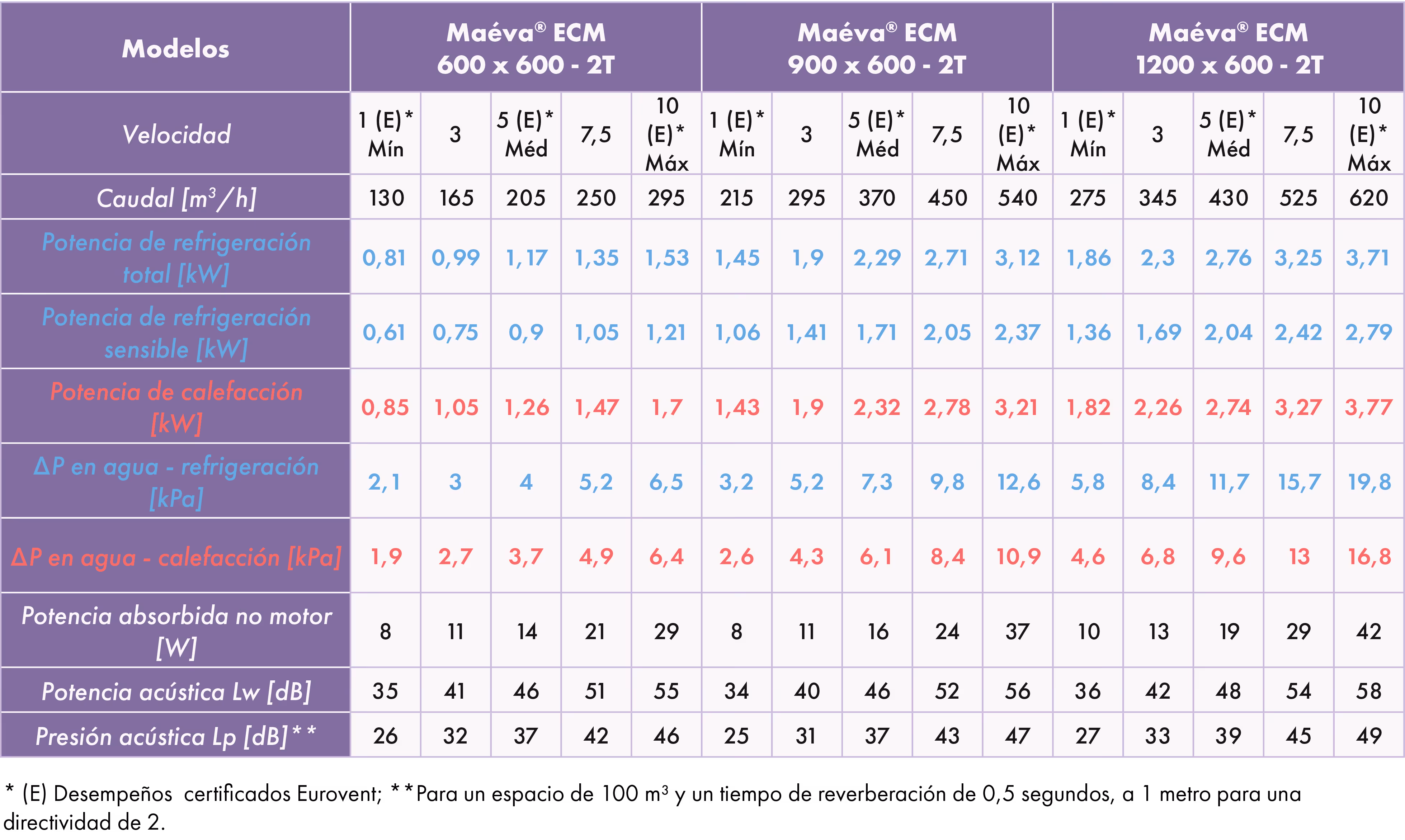

Maéva® 2 tubos y 2 tubos + batería eléctrica

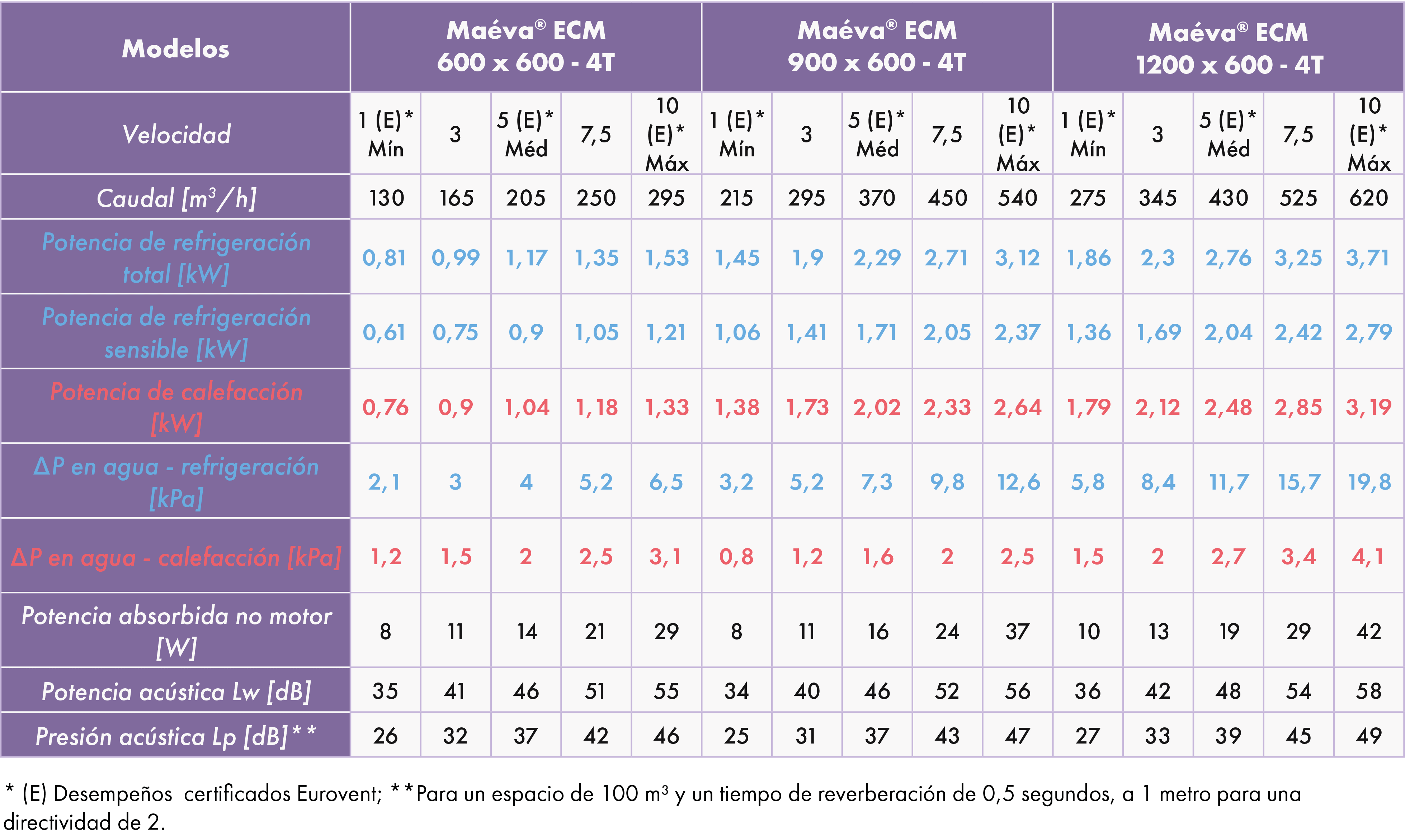

Maeva - 4 tubos
REGULACIÓN

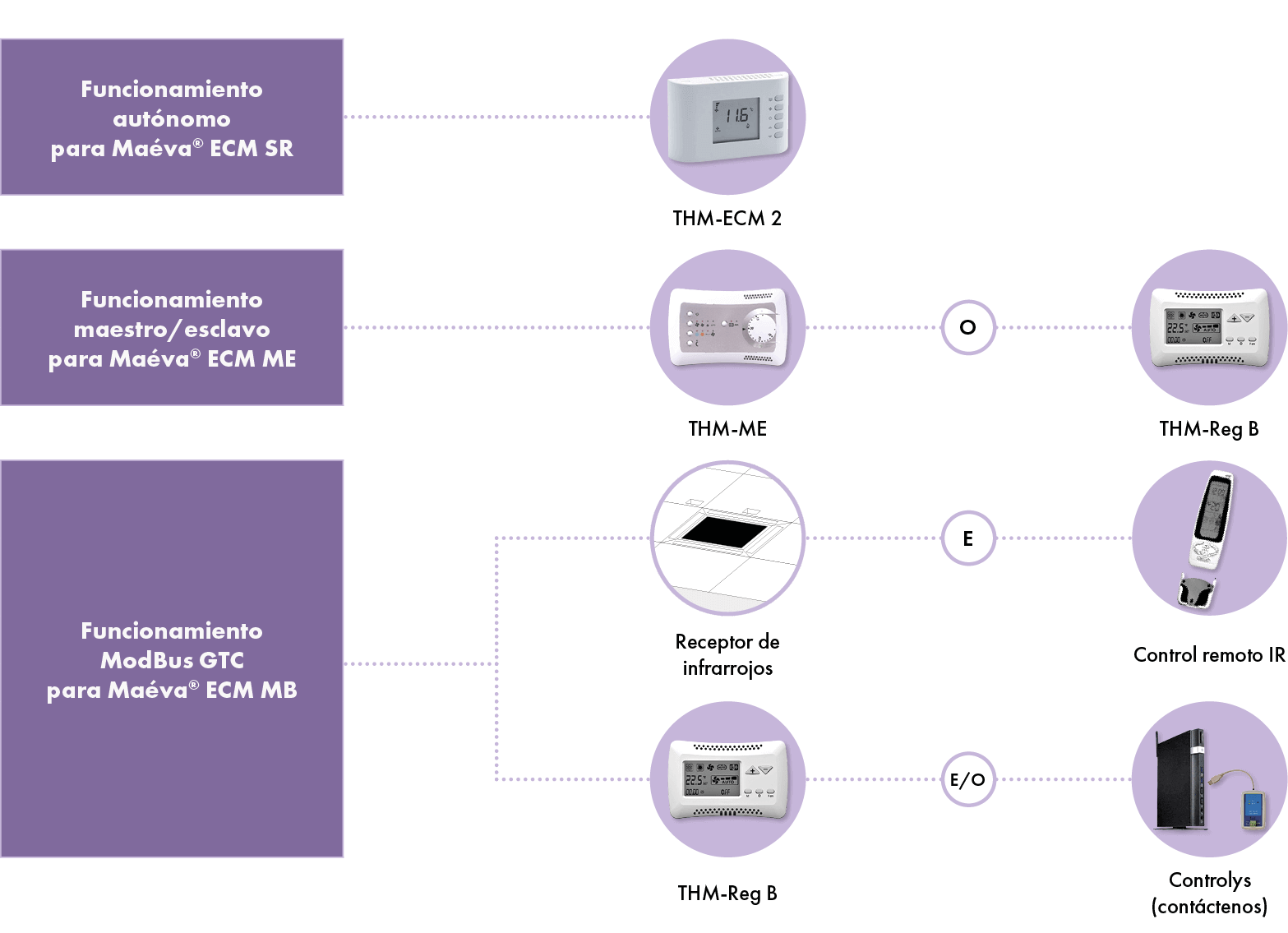

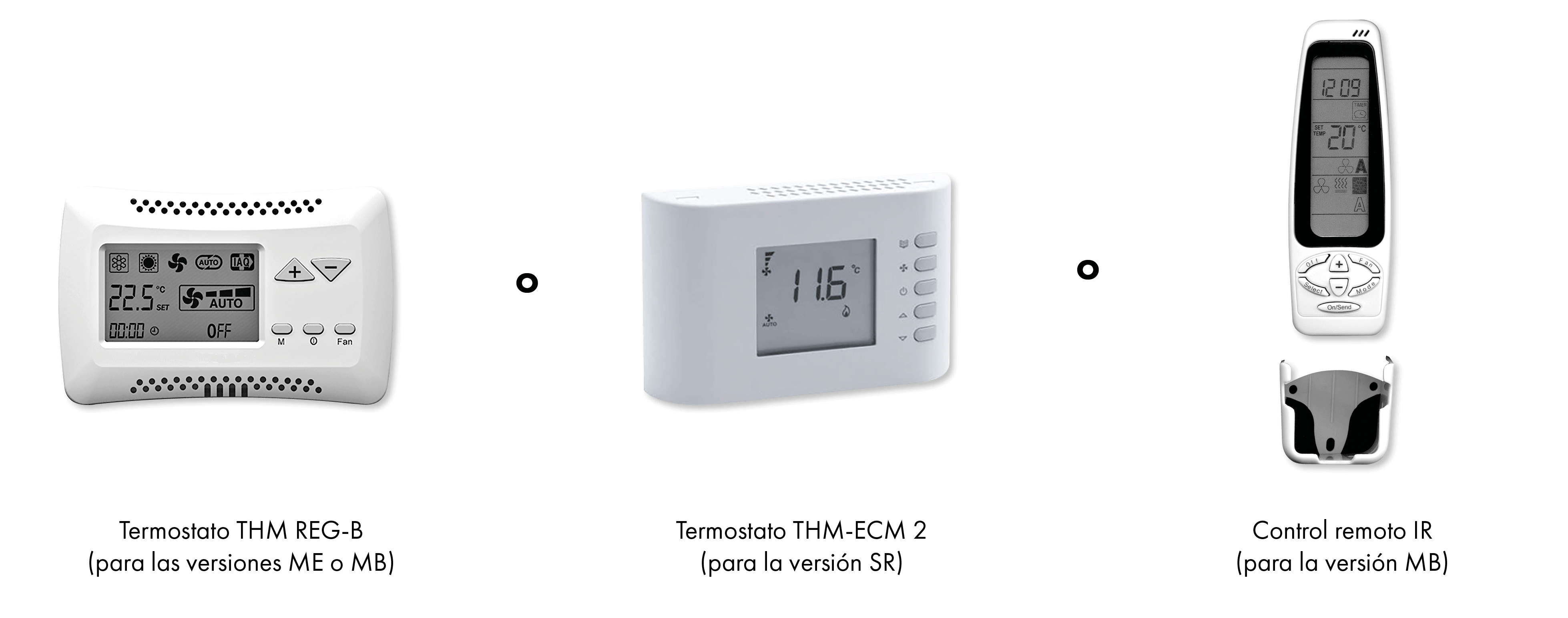

Termostatos
Una amplia gama de termostatos adaptados a cualquier tipo de condición:
- 2 y 4 tubos o 2 tubos + batería eléctrica .
- Control manual/automático de la ventilación.
- Para más información, consulte la gama completa de termostatos aquí.

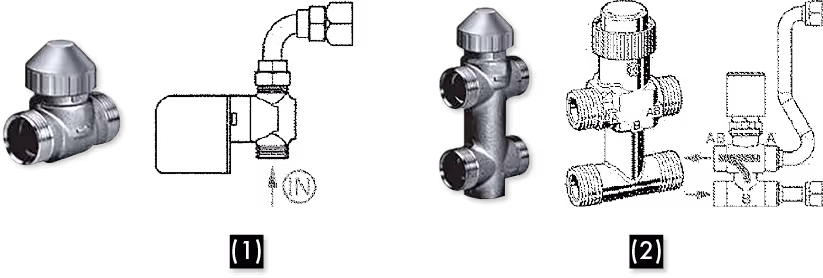

Kit de válvulas
El kit de válvulas se compone de:
- Una válvula de 2V o 3V + by-pass.
- Un motor TOR (230 V).
- Un tubo de cobre para la conexión entre la casete y la válvula.
Montaje del kit de válvulas en el casete original (como opción)
Conexión aire nuevo 100 o 125 mm (opcional)

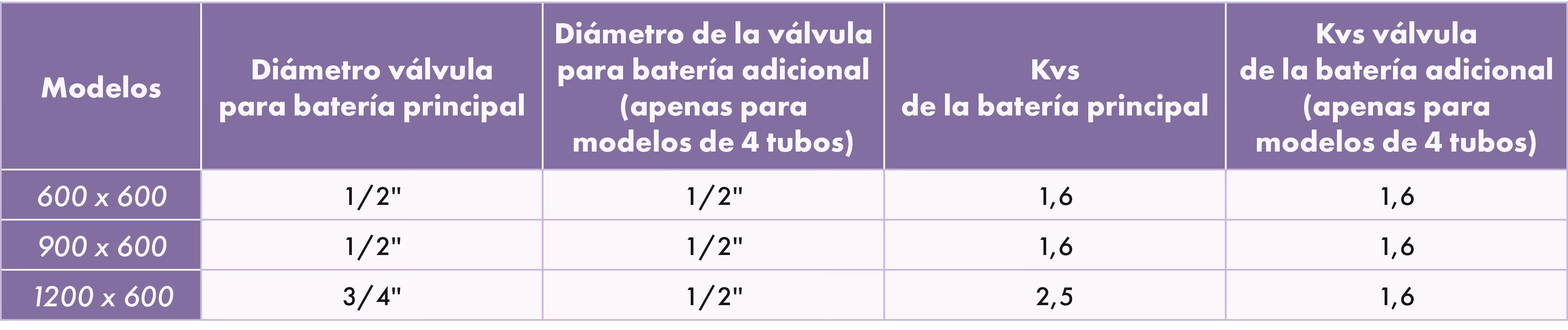

Conexión y diámetro de la válvula
INSTALACIÓN DE FALSOS TECHOS
- Se recomienda colocar la casete en los extremos del lugar de instalación, haciendo el retorno desde el lado de pared y la impulsión hacia el acristalamiento.
- El equipo debe fijarse a techo mediante 4 varillas roscadas (no suministradas).
