Ventajas
Solución económica, modular y fácil de instalar.
Ventiladores de bajo consumo (versión ECM).
Nivel sonoro reducido (inferior a 47 db(A)).
Mantenimiento automático del suministro de aire caudal en función del nivel de obstrucción (versión ECM).
Gama
2 tipos de acceso para la instalación y el mantenimiento:
- Versión STD: filtro y motor accesibles y desmontables desde superior.
- Versión RSRE: filtro y motor accesibles y extraíbles desde la sala; incluye un rejilla de difusión perforada.
2 tipos de motorización: Modulac Standard: módulo equipado con motor estándar.
- Modulac ECM: módulo con motor ECM y nivel sonoro reducido; velocidad de insuflación constante en función del nivel de obstrucción del filtro).
3 tipos de regulación:
- Modulac COM: módulo equipado con un interruptor de 3 posiciones.
Posición 1 (0,38 m/s, filtro nuevo).
Posición 2 (0,48 m/s, filtro nuevo).
Posición 3 (0,59 m/s, filtro nuevo).
Se puede utilizar variador de velocidad . - Modulac VAR: módulo equipado con un variador de velocidad manual, situado en la pieza superior.
- Modulac ECM: regulación automática de caudal mediante motor ECM.

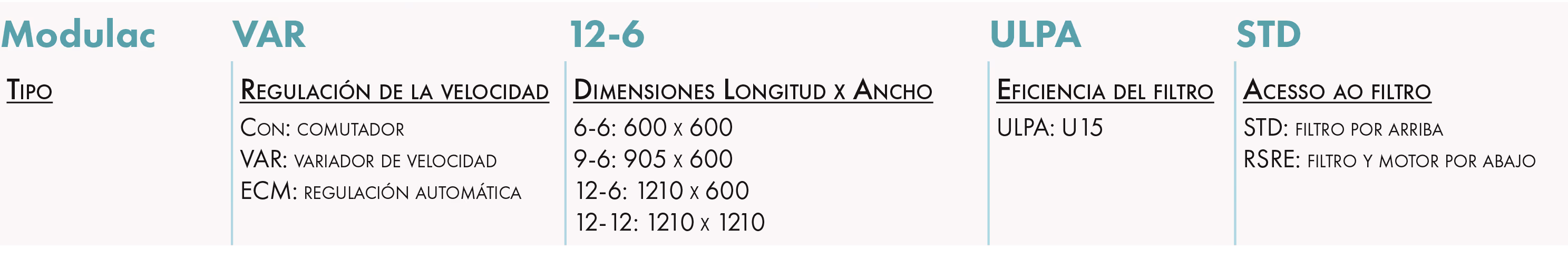

Denominación
Aplicación / Utilización
- Filtraje de aire en sala blanca ISO 5 - 8 con el fin de generar un flujo de aire limpio para la protección cercana.
- Utilización en líneas de montaje o procesamiento en fábricas o laboratorios de los sectores de electrónica, farmacéutica y cosmético.

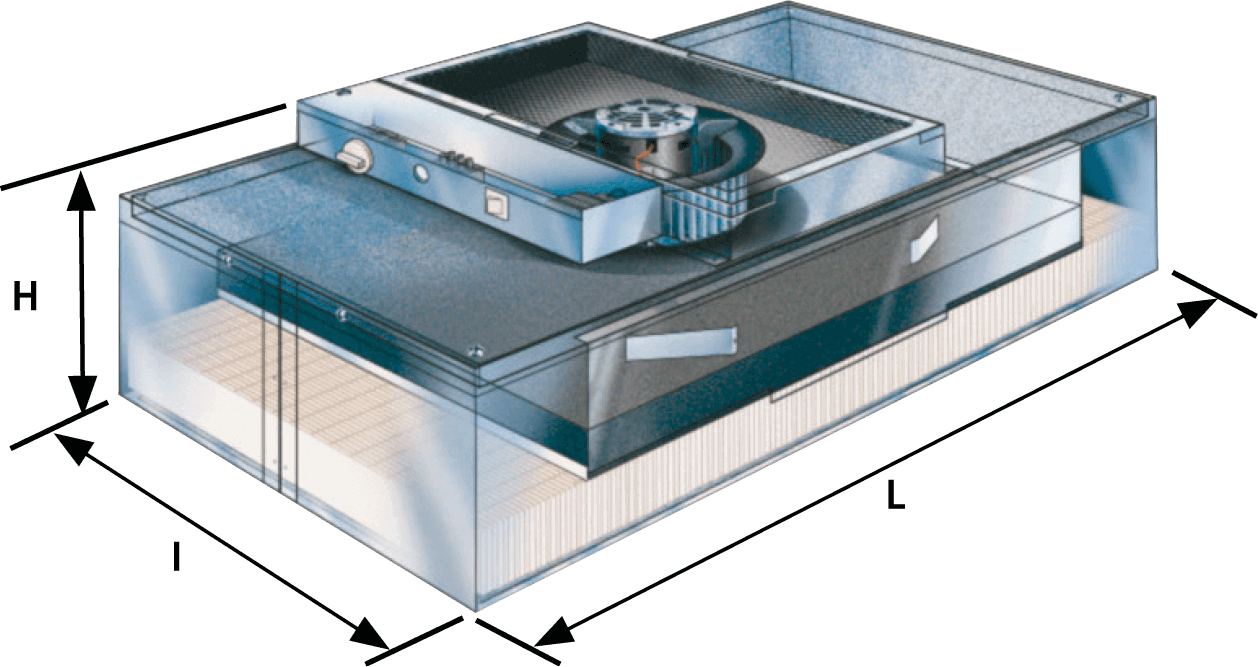

Construcción / Composición
Caja:
- Placa aluminio cepillado 16/10º.
- Equipado con atenuador acústico.
Filtraje:
- Prefiltro G1, lavable y extraíble por la parte superior del módulo.
- Filtros de muy alta eficiencia ULPA U15: 99,9995%, 0,12 μ:
Versión STD: filtro cableado en el marco.
Versión RSRe: filtro con junta.
Difusión:
- Rejilla de difusión TP.
Moto-ventilador:
- Ventilador de acoplamiento directo, de tipo centrífugo, montado sobre rodamientos con lubricación de por vida.
- Protección térmica contra la sobrecarga del ventilador.
Opciones
- Otras dimensiones posibles: 585 x 585, 1185 x 585 y 1210 x 1210.
- Filtros H13 para espacios menos exigentes.
Embalaje
- Vendido por unidad.

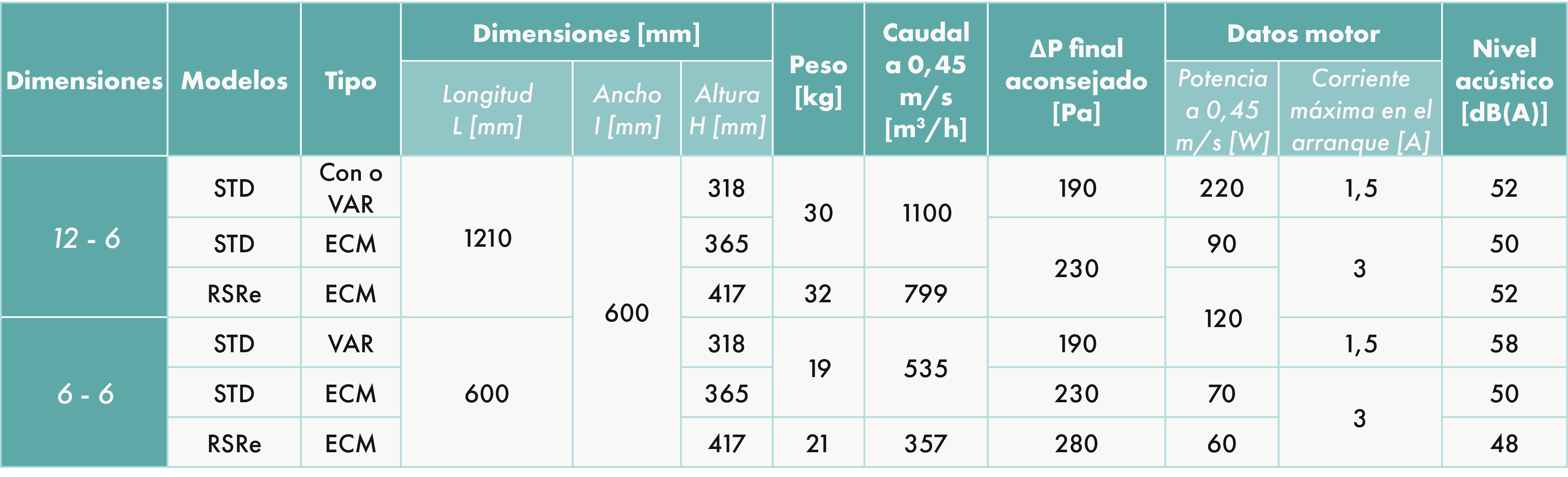

DIMENSIONES Y PESOS
Otras características:
- La pérdida de carga inicial de los módulos es de 80 Pa (STD-COM, VAR y ECM) y 130 Pa (STD y RSRe-ECM).
- Alimentación: 220-240 V - 50 Hz monofásico.
REGULACIÓN
Consola ACF 200:
- Control de los parámetros de la sala limpia a través de la pantalla táctil.
- El usuario puede controlar hasta 200 ventiladores, organizados en 8 grupos.
- 8 entradas previstas para cambiar al modo de espera de las 8 zonas.
- 1 salida por zona.
- Tensión de entrada: 24 V.
- Posibilidad de fijación a muro.

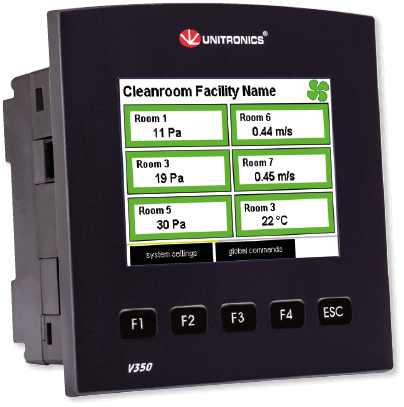

Consola ACF 300:
- Control del ventilador a través de la pantalla táctil.
- Permite gestionar y controlar los parámetros de la sala blanca y hasta 200 ventiladores, organizados en 8 grupos.
- Comunicación de tipo GTC / GTB (ModBus-RTU).
- La consola puede suministrarse con un soporte tipo caja para su instalación en pared.
- La consola se puede configurar in situ.
- Tensión de entrada: 24 V.
- Permite la conexión de un cable Ethernet.
Apoyo de suspensión
Accesorio específico para suspender los módulos.
Estructura de soporte SMPF
Cortinas con lamas en PVC flexible
Filtros de repuesto para Modulac
G1 o U15.
Filtro M5 para Modulac
Como opción para la versión ECM.
