Ventajas
Modelo 15-9: zona de protección optimizada.
Distribución homogénea del aire a la salida del módulo: desviación inferior al 20% de la media en cualquier punto de medición situado a 20 cm de rejilla.
Sin conexión a la red conductos.
Modularidad: montaje de varios módulos para adaptarse al tamaño de la zona a proteger, sin necesidad de estructura de soporte.
Sin tornillos cruce del revestimiento exterior del módulo: estanqueidad limpieza garantizada y optimizada.
Tamaños de filtro estándar sustituibles desde la sala.
Instalación y mantenimiento sencillos.
Gama
- 4 modelos: 6-6, 9-6, 12-6 y 15-9.
- Filtros terminal (solicitar por separado): H14 o U15.
- 2 versiones de ventilador: AC o ECM.

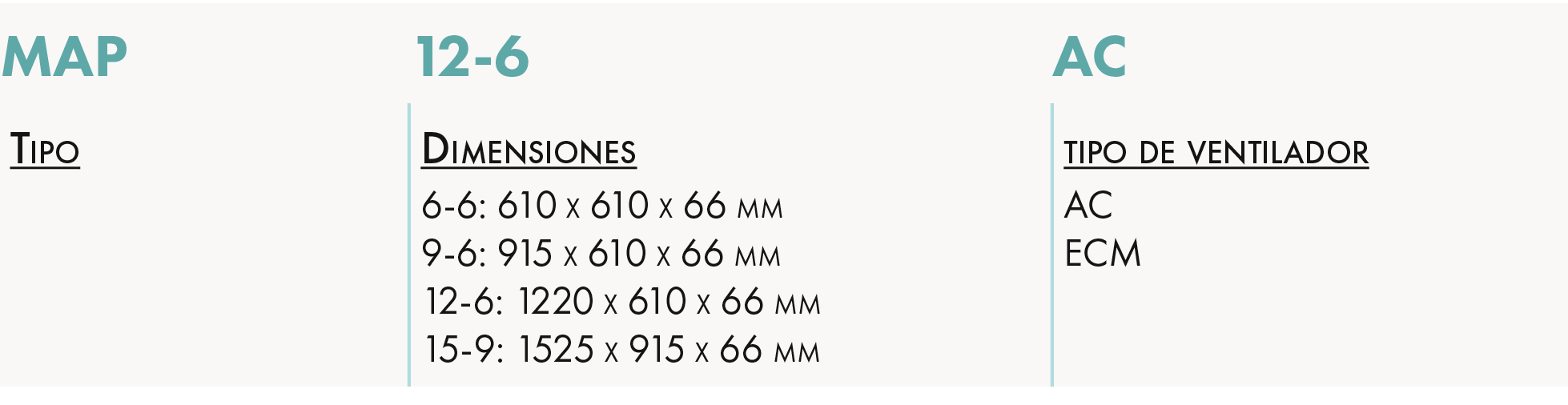

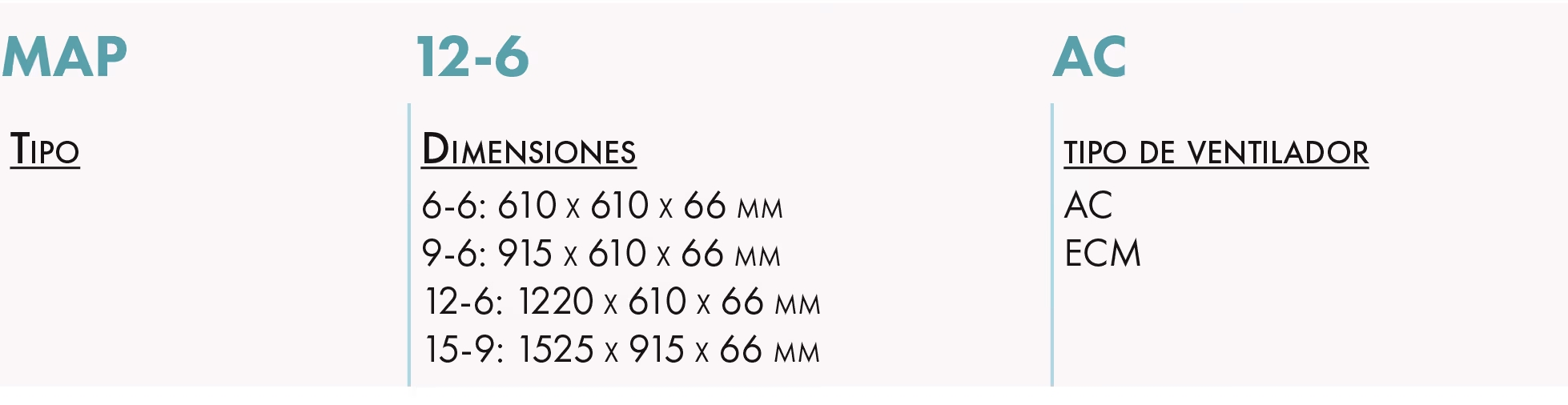

Denominación
Aplicación / Utilización
- Creación de techos autónomos de flujo laminar para alcanzar la clase de higiene ISO 5 (conforme la norma EN ISO 14644-1) en zonas de ambiente controlado: industria farmacéutica, agroalimentaria, etc.
- Aplicación en la protección por proximidad a una zona de trabajo: laboratorios, industria óptica, microelectrónica, etc.
- Adaptable a cualquier tipo de proceso industrial: solución adecuada para la creación de una zona de protección sobre un equipamiento.
Construcción / Composición
Caja:
- En acero inoxidable 304 cepillado 10/10º sin tornillos que atraviesan las partes externas del contorno.
- Disponible en versión de acero pintado.
Contra marco de acero inoxidable:
- 1 en cada cara para un prefiltro F7 (EN 779): debe pedirse por separado.
- Moto-ventilador: doble aspiración, fácilmente extraíble de la sala.
Fijación:
- En cada esquina del módulo, en superior, 4 orificios (Ø 11 mm) permiten la fijación al techo primario mediante una varilla roscada.
- La parte superior de la caja se encuentra reforzada por piezas de soporte para evitar cualquier problema de deformación.
Junta:
- Mantiene el plenum en presión negativa para evitar cualquier riesgo de contaminación.
Toma de presión:
- Con protección, para determinar el nivel de obstrucción del filtro, éste atraviesa la junta y se puede acceder a él desde la sala.
Rejilla perforada:
- Instalado por debajo del filtro, garantizará su protección así como la distribución homogénea de la velocidad de insuflación del aire .
Prefiltros F7 (EN 779):
- Se monta en las contra-marcos instalados a ese efecto, ubicados en los laterales del módulo (se deben de solicitar por separado).
- Dimensiones: 483 x 462 x 48, 788 x 462 x 48, 1093 x 462 x 48 o 1398 x 462 x 48 mm según el modelo.
Filtro de muy alta eficiencia:
- Tipo FR EFI MPL H14 o U15 (solicitar por separado).
Opciones
Embalaje
- Vendido por unidad.

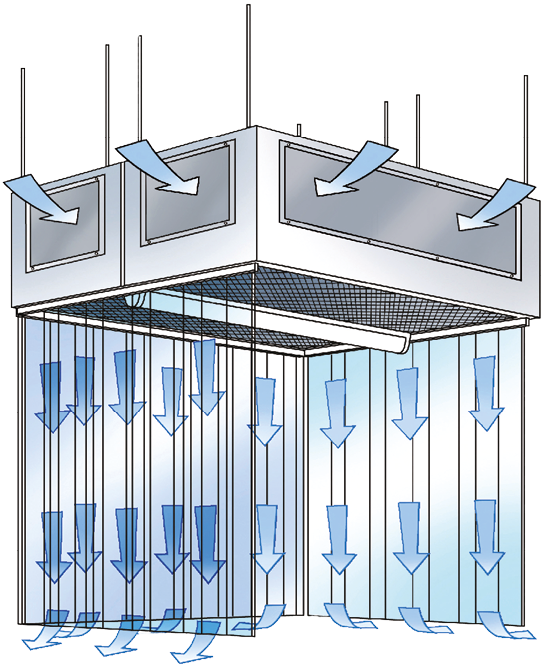

PRINCIPIO DE FUNCIONAMIENTO

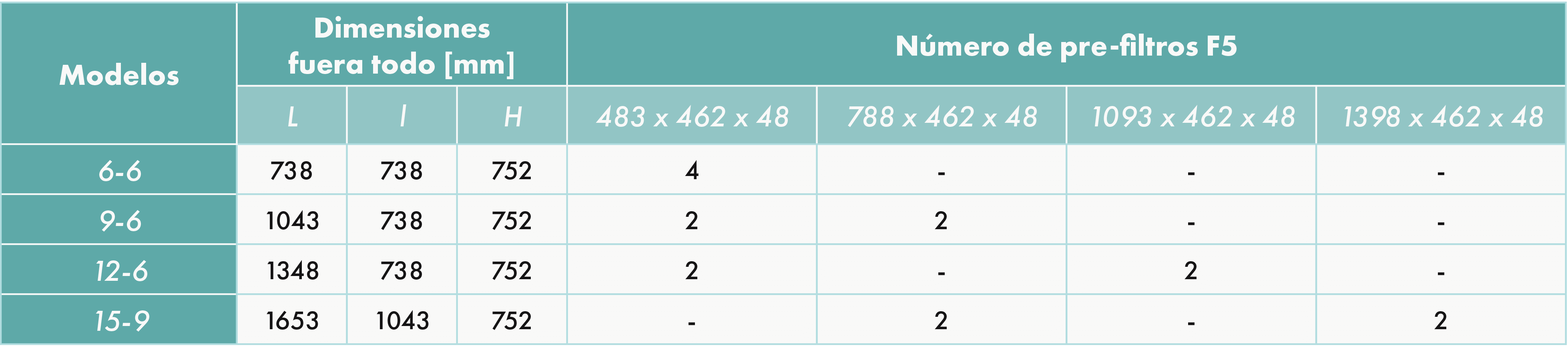

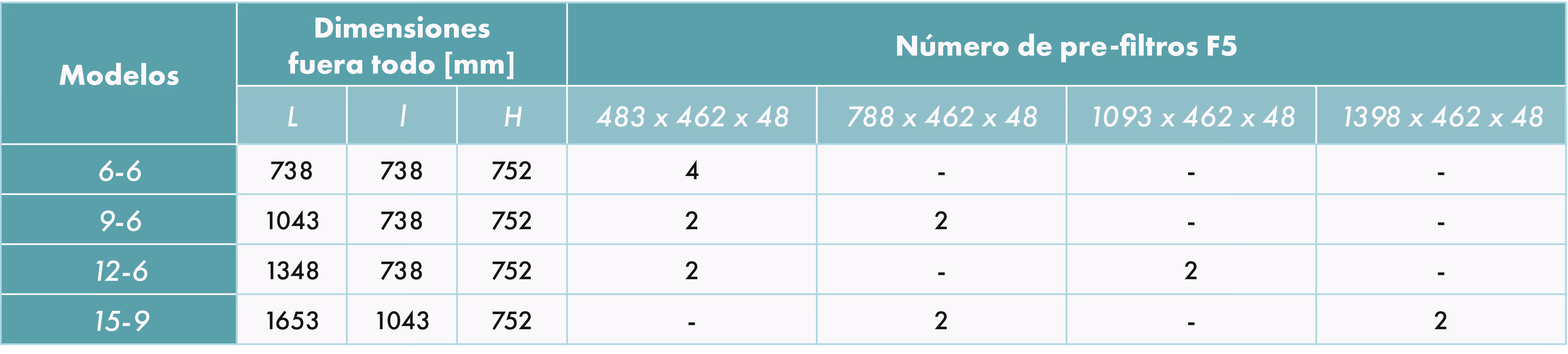

DIMENSIONES Y PESOS
Vista en perspectiva
Ver superior

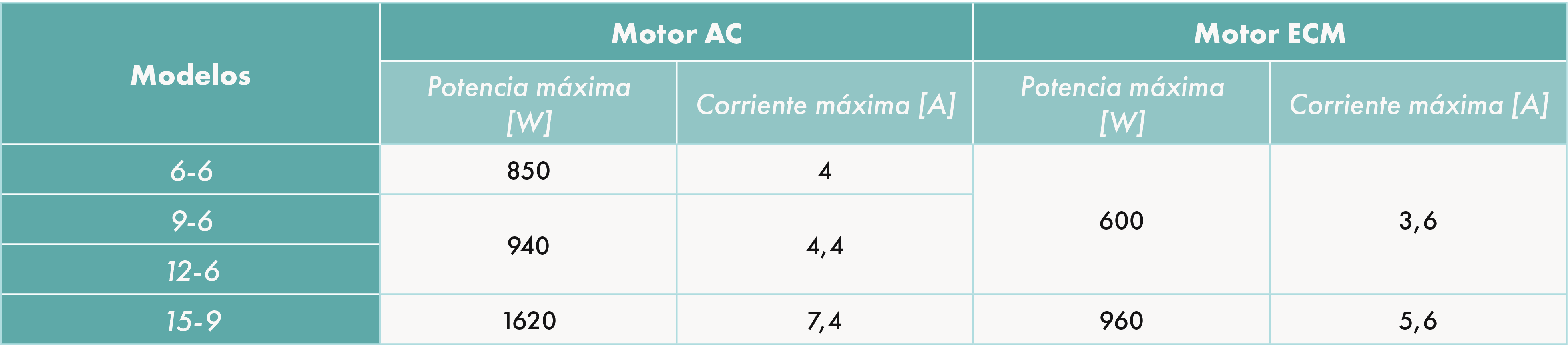

CARACTERÍSTICAS ELÉCTRICAS

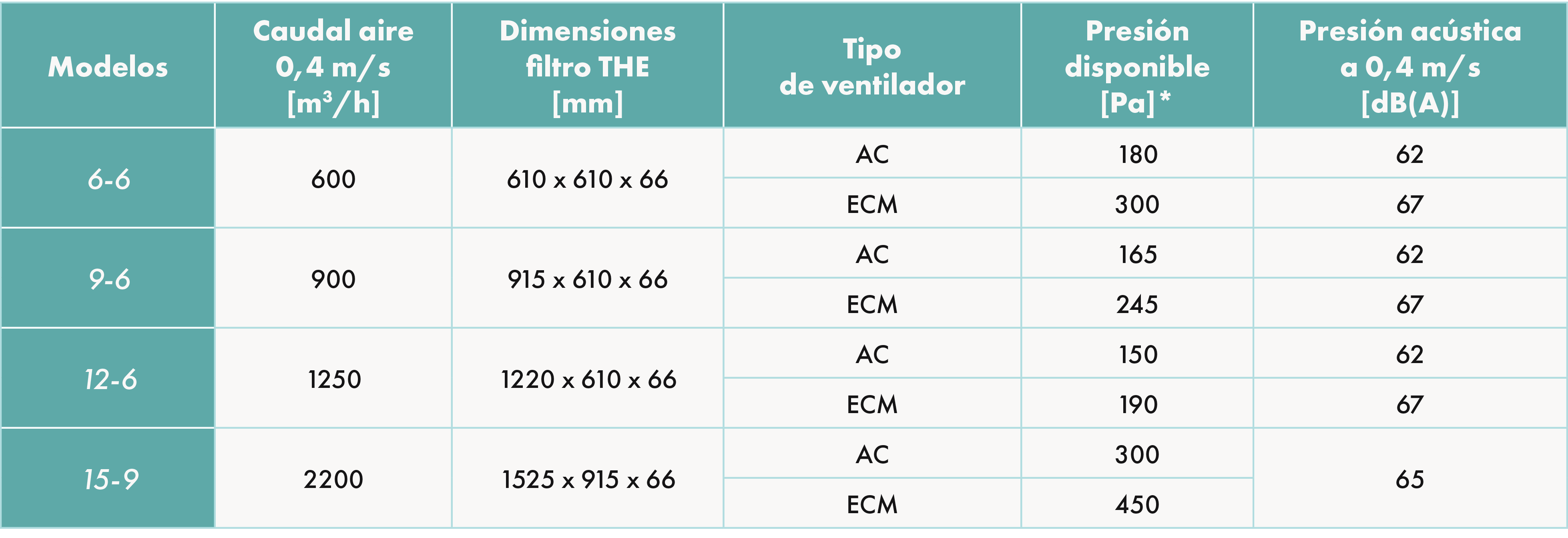

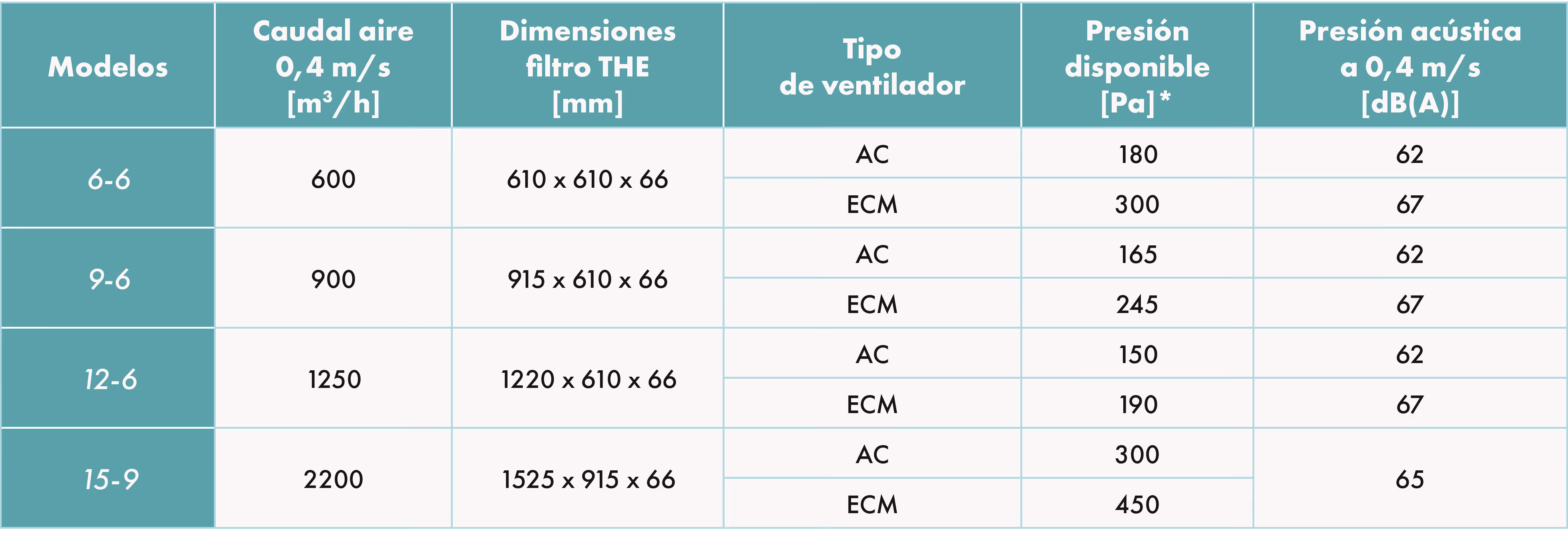

TABLA DE SELECCIÓN PARA MODULAM A.P.
Varionys® M para Modulam® A.P.
Variador de velocidad con accionamiento a distancia para el modelo de AC, permitirá controlar hasta 5 módulos al mismo tiempo.
Caja de control de 4 posiciones
Para el modelo ECM:
3 velocidades de salida de aire: 33%, 66%, 100% y On/Off.
Iluminación
Tipo LED o gota de agua.
Cortinas laminadas flexibles o paneles Lexan rígidos.
Aseguran la orientación del flujo de aire.
Evitan la contaminación exterior por inducción de aire.
FR MPC
Filtro mini-plisado muy compacto eficiencia: ePM10 65%, ePM1 60% (M6 / F7) o 80% (F9).
Consulte AQUÍ la ficha del producto para más información.
FR EFI MPL
Mini filtro plisado de muy alta eficiencia H14 o U15.
Adecuado para el flujo unidireccional.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Estructura para Modulam® A.P.
Con pies de apoyo, con o sin ruedas.
