Modulys® Play

unidad de tratamiento de aire unidireccional compacta

No se ha encontrado ningún artículo.
Hoja de datos del producto Versión PDF

Ventajas

Unidad compacta.
Elevado rendimiento energético.
Gama de opciones de módulos adicionales acoplables.
Control estándar totalmente integrado.

Gama

  • 9 modelos estándar hasta 34000 m³/h; para caudales superiores consultar.
  • Cada unidad es compuesta por un módulo principal y, en caso necesario,
    de uno o varios módulos adicionales.

Módulo principal:

  • Dos opciones de ventilación:
    EC: Motores EC Fan (IE4).
    PM: Motores de Imanes Permanentes (IE4).
  • Hasta dos niveles de filtraje.
  • Cuadro de potencia y control

Módulos complementarios acoplables:

  • CW: batería refrigeración por agua fría.
  • DX: batería refrigeración por expansión directa.
  • HCW: batería reversible agua (2 tubos).
  • HCDX: batería reversible expansión directa .
  • HW: batería de calefacción por agua caliente.
  • HE: batería de calefacción eléctrica.
  • HUM: humidificación.
  • SA: silenciadores acústicos.
  • FIL: filtros adicionales.

Denominación

Aplicación / Utilización

  • La denominación resume la información de cada elemento que constituye la unidad. Se obtiene mediante el software de selección en función de los constituyentes de la unidad y sus características.

Construcción / Composición

Cubierta:

  • La unidad se construye utilizando una estructura interna hasta el modelo 70 o una estructura externa sobre perfiles de aluminio para los modelos superiores.
  • Los paneles son dobles con aislamiento en lana mineral de 45 mm de espesor (λ = 0,036 W/mk), envueltos en acero galvanizado por el interior y por el exterior con posterior termolacado de poliéster epoxi de 80 micras (sistema dúplex).
  • Como opción, los paneles pueden ser ambos termolacados o de acero inoxidable.
  • Posible esquema de termolacado con una capa base adicional de 45 micras de fosfato de zinc, lo que hace una capa total de 125 micras.

Módulo principal:

Admisión:
  • Equipado con compuertas con láminas extruidas en aluminio con junta de estanqueidad en el exterior. Posibilidad de proteger la compuerta mediante una rejilla de admisión y protección para conexión a conducto.
  • Compuertas accionadas por actuadores, para el cierre en caso de parada o para el equilibrado del caudal en caso de mezcla (en aire nuevo).
Filtros:
  • Impulsión: Equipado con un prefiltro (G4 o M5) y un filtro de bolsas hasta F9.
  • Estado de obstrucción de los filtros medido por transductor de presión, con indicación del nivel de obstrucción en % en la pantalla.
Ventilador:
  • Ventilador tipo plug fan, centrífugo con palas de reacción.
  • Motores con variación de velocidad del tipo EC o PM (IE4).
  • Medición y variación del caudal para mantener el caudal o la presión constante (opción VAV).
Cuadro de potencia y control:
  • Cuadro con todas las funcionalidades para el funcionamiento en seguridad de la unidad y sus componentes.
  • Equipamientos de campo cableados. Conexión fácil y rápida entre módulos de transporte con sólo dos enchufes.
  • Regla de bornes para conectar componentes externos de fácil acceso.
  • Controlador de última generación con una amplia gama de funcionalidades (ver páginas siguientes).

Módulos adicionales:

Baterías de refrigeración o reversibles
  • Posibilidad de agua o expansión directa.
  • Construcción con tubos y colectores de cobre expandido en aletas de aluminio, fijados a una estructura metálica de acero galvanizado. Como opción, revestimiento anticorrosión de Temadur 20 o Blygold.
  • Bandeja de condensados de acero inoxidable y separador de gotas de material compuesto. Opción de puerta de acceso dedicada.
Batería calefacción
  • Posibilidad de versión a agua o eléctrica.
  • Batería de agua con tubos y colectores de cobre expandido en aletas de aluminio, fijados a una estructura metálica de acero galvanizado. Como opción, revestimiento anticorrosión de Temadur 20 o Blygold.
  • Batería eléctrica por triacs con modelación fina de potencia, con alimentación independiente y tres termostatos de seguridad.
Silenciadores acústicos
  • Compuesto por tabiques acústicos de lana de roca con longitudes estándar de 900 mm (-15 a -20 dB) o 1200 mm (-20 a -25 dB), con estructura de acero galvanizado, con separadores en forma de asas para su extracción a través de la puerta de acceso.
  • Opción de revestimiento con película Dacron.

Opciones

  • Techo para instalación en el exterior.
  • Diferentes materiales de construcción de la unidad y sus componentes.
  • Accesorios como iluminación, ventanas, manómetros, juntas flexibles.
  • Sin control y sus accesorios integrados.

Embalaje

  • Vendido por unidad.
  • Se suministra en un palé, con película de protección de plástico, dividido en varios módulos de transporte para ensamblaje en obra.

CERTIFICACIÓN EUROVENT

  • Las unidades de tratamiento de aire Modulys® Play están certificadas por Eurovent en el marco del programa AHU (Air Handling Unit).
  • Las características mecánicas se probaron de acuerdo con la norma EN 1886:
  • Deformación mecánica: D1.
  • Estanqueidad al aire de la estructura: L1.
  • Fuga de derivación de los filtros: F9.
  • Factor de transmisión térmica: T3.
  • Factor de puente térmico: TB2.

DIMENSIONES

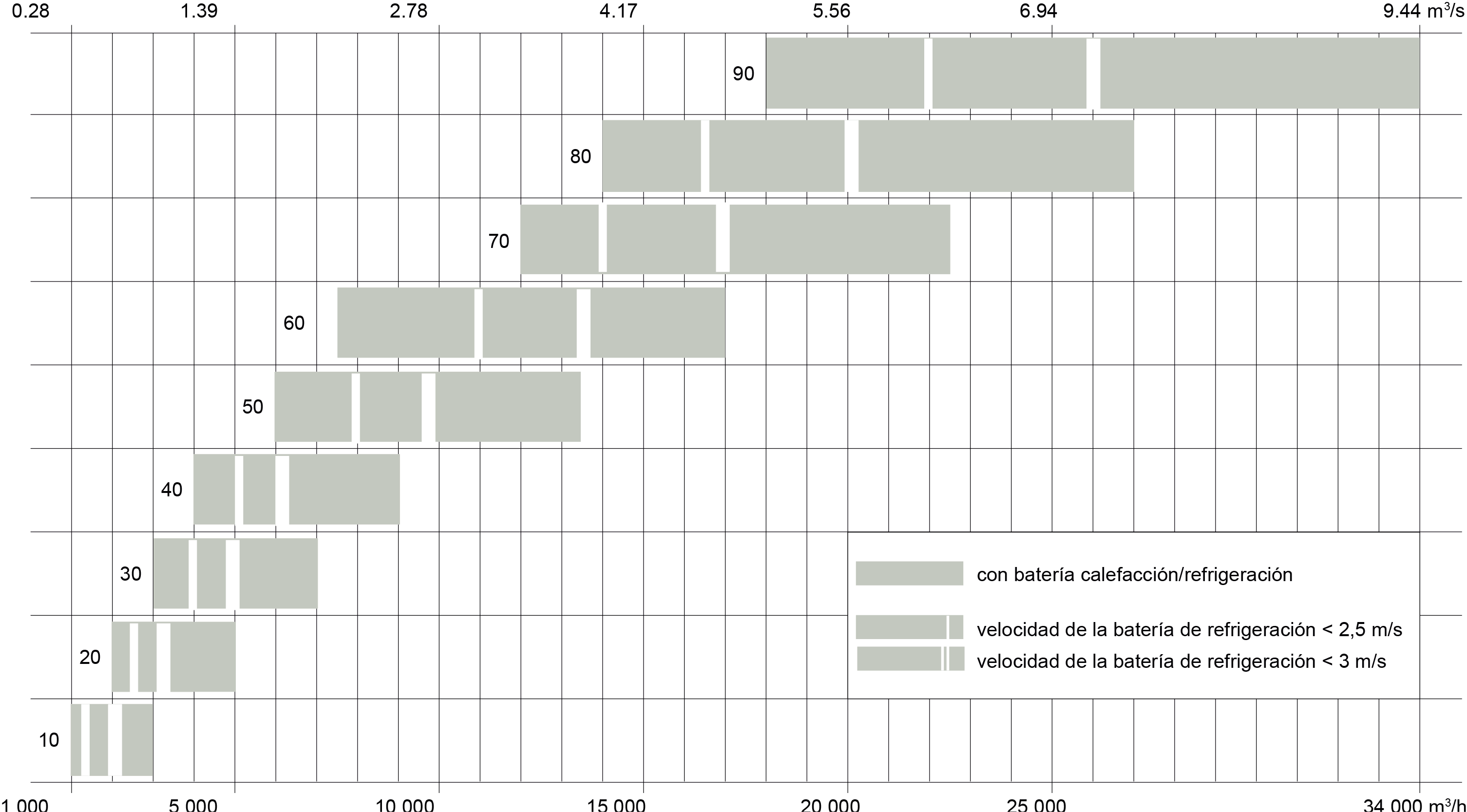

TABLA DE SELECCIÓN PARA MODULYS® PLAY

El cuadro de selección que figura aquí es indicativo y puede cambiar en función de la evolución de la gama France Air: consúltenos para más información.
