Ventajas
Compuerta cortafuego equipada con actuador Belimo.
Presión de ensayo de 500 Pa según EN 1366-2.
Instalación posible en muro o forjado y con eje de lama horizontal o vertical.
Gama
Clasificación EI 120 (ve ho i ‹–› o) S:
- Forjado: con una densidad de 2200 ± 200 kg / m³ o más, con un espesor de 150 mm o superior y con una clasificación EI 120 o superior.
- Muro rígido: con una densidad de 650 ± 200 kg / m³ o superior, con un espesor de 115 mm o más y clasificado EI 120 o superior.
- Muro estándar: con un grosor de 125 mm o superior y con clasificación EI 120 o superior.
Clasificación EI 90 (ve i ‹–› o) S
- Muro estándar: 100 mm de espesor o superior y con clasificación EI 90 o superior.
- Muro rígido: con un espesor de 100 mm o superior y con una clasificación EI 90 o superior.
Clasificación EI 60 (ve i ‹–› o) S
- Muro rígido: con un espesor de 100 mm o superior, con una densidad de 520kg/m³ o superior y con una clasificación EI 60 o superior.
Gama compuesta por 5 modelos:
- D100, D125, D160, D200, D250.
Actuador:
- Gama equipada con motores Belimo, BFL24T y BFL230T, con alimentación de 24 V y 230 V respectivamente
Denominación
Aplicación / Utilización
- Restablece la continuidad del grado cortafuegos al cruzar conductos en un pared o forjado, en caso de incendio.

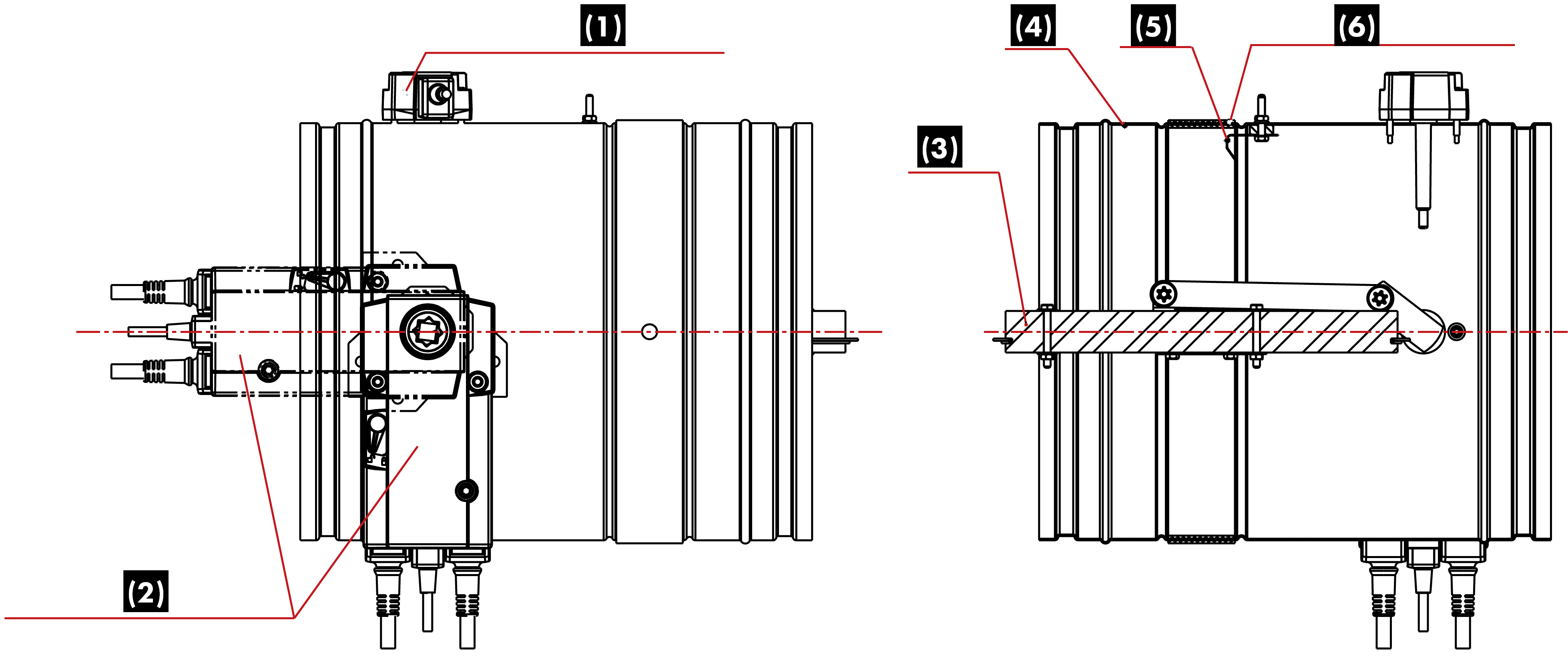

Construcción / Composición
Cubierta:
- Chapa de acero galvanizado, posee una junta intumescente alrededor de la lama cerrada.
Lama:
- En silicato cálcico, de 25 mm de espesor y con una junta de estanqueidad.
Compuerta cortafuegos suministrado con principio y fin de carrera para señalización
Opciones
- Acabado de acero inoxidable a petición.
Embalaje
- Vendido por unidad.
DIMENSIONES

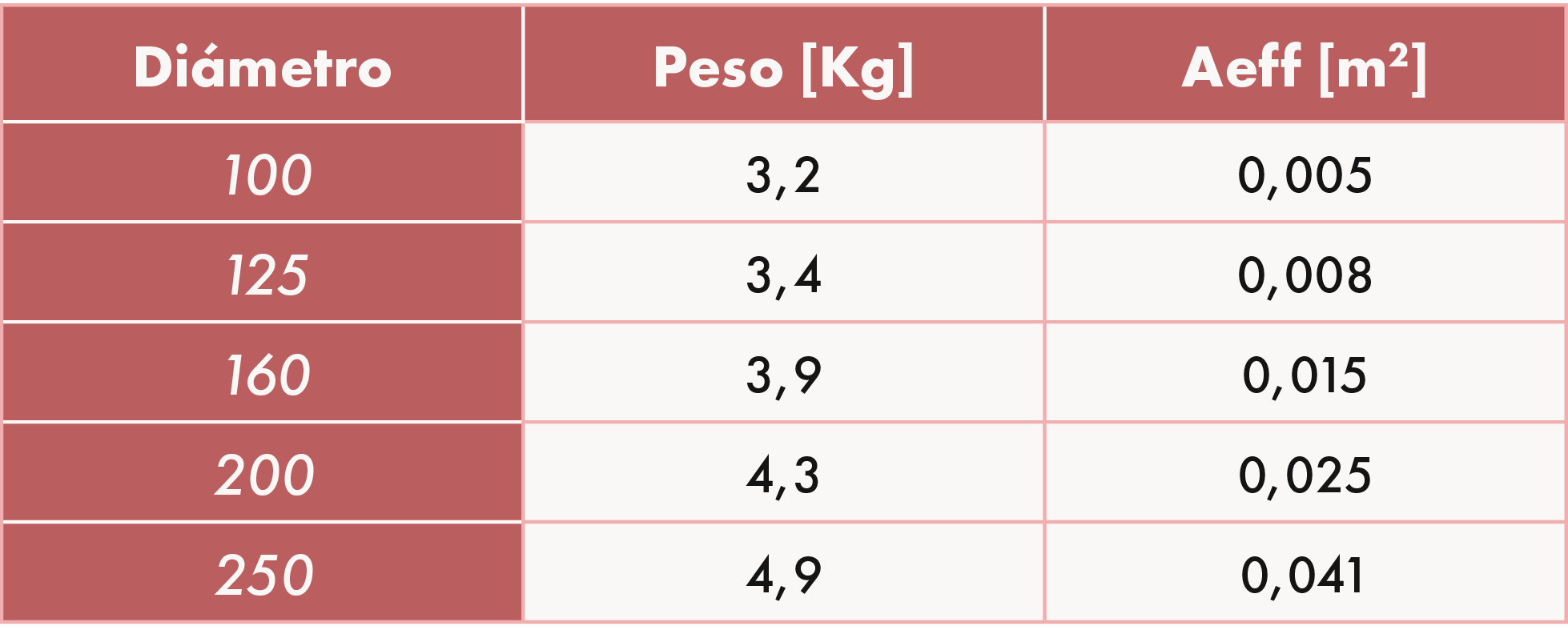

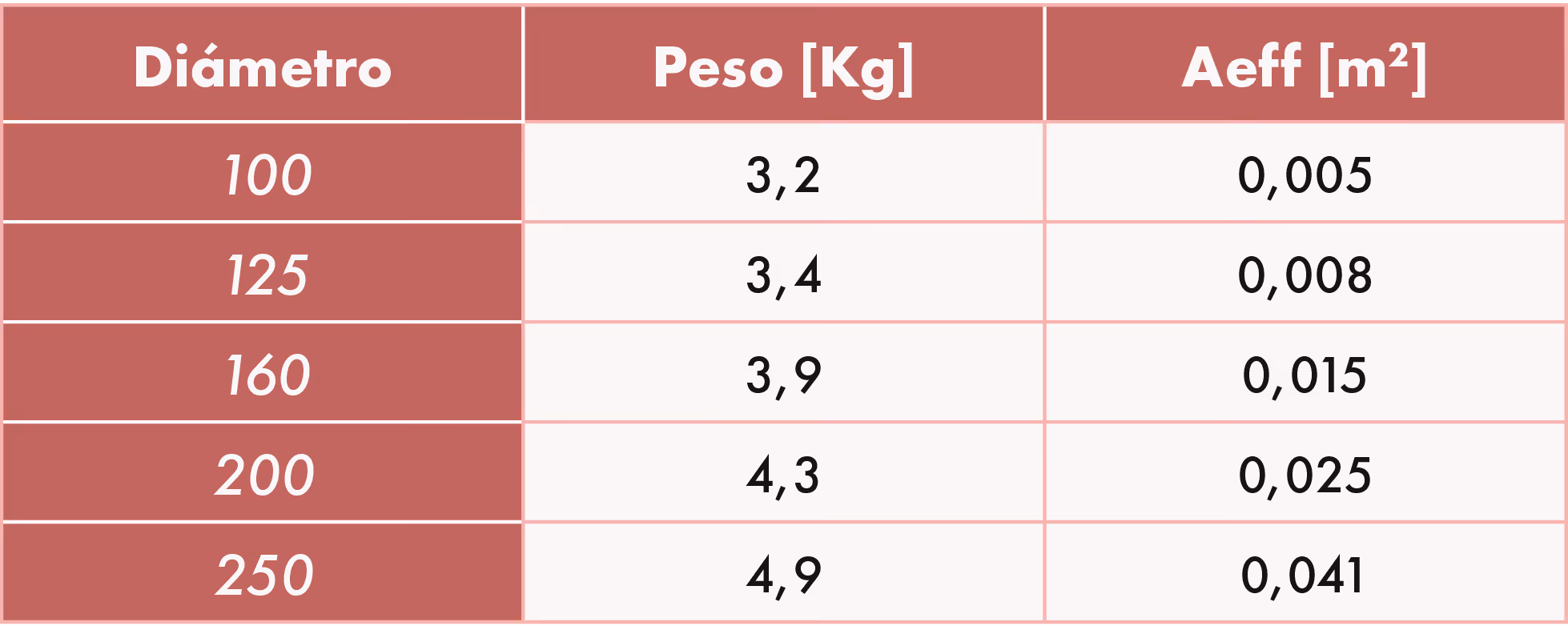

PESOS Y ÁREA EFECTIVA
PÉRDIDAS DE CARGA

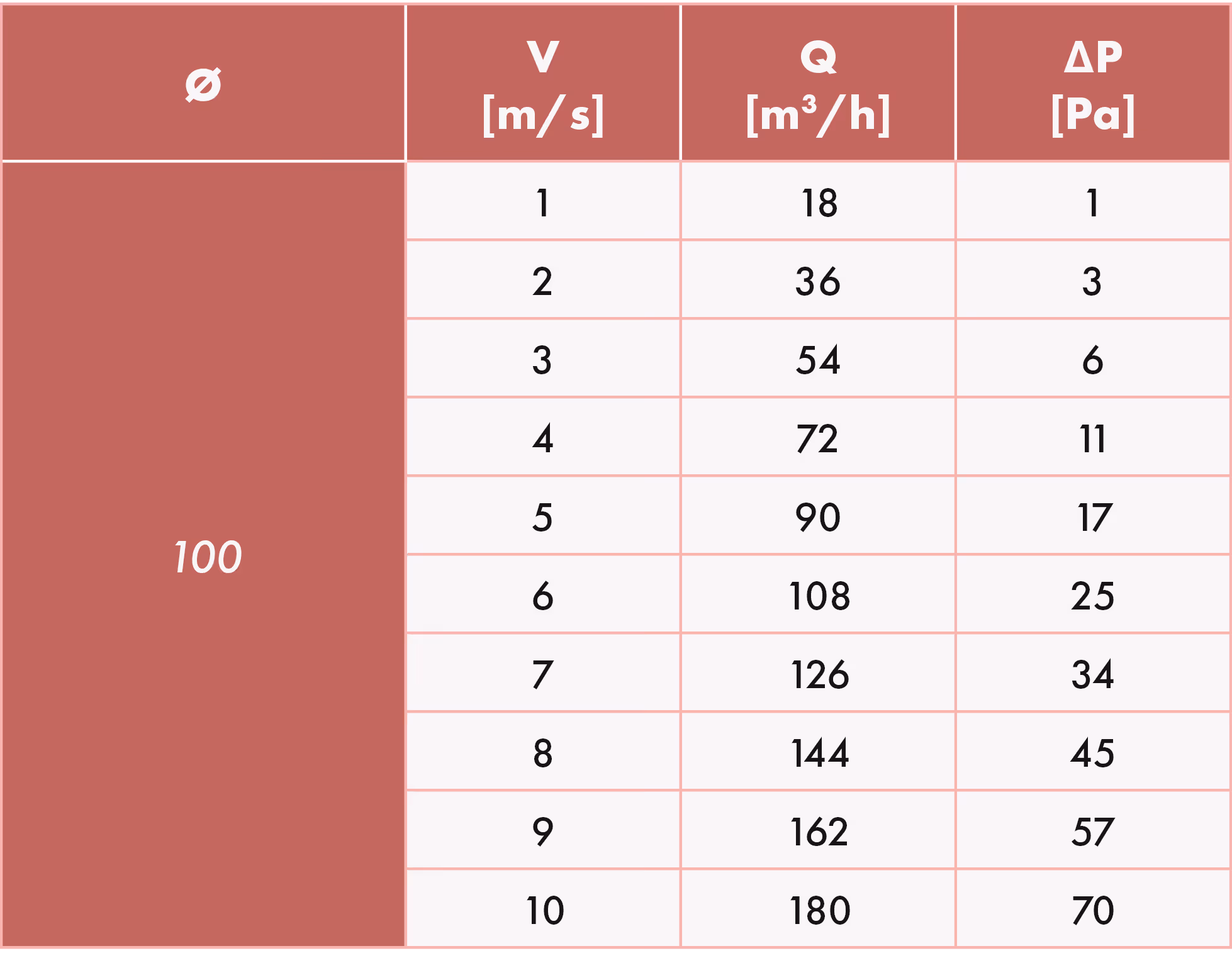

Modelo D100

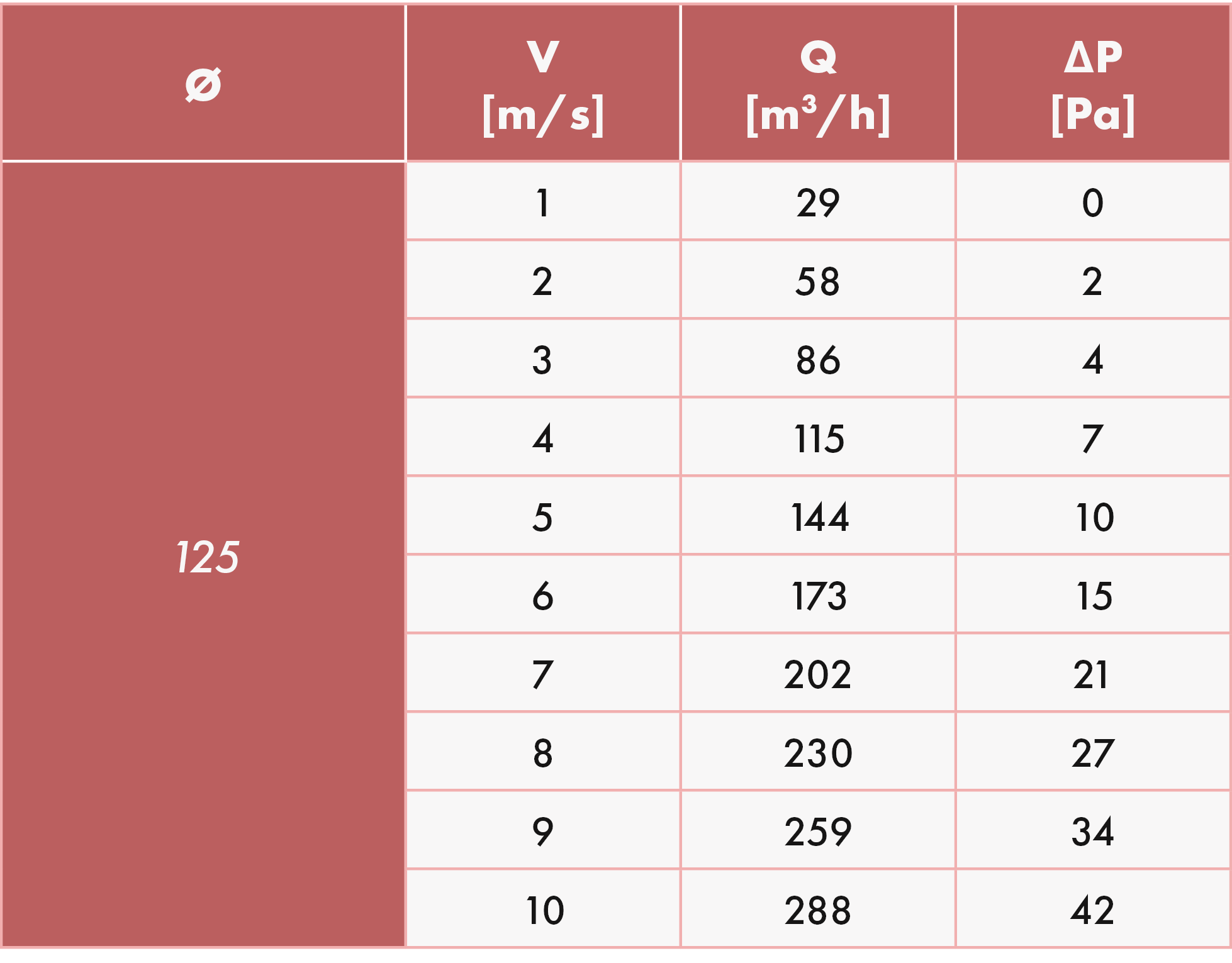

Modelo D125
Modelo D160
Modelo D200
Modelo D250
