Ventajas
Facilidad de integración: compacta con falso techo o picado vertical.
Consumo de energía reducido gracias a la combinación del recuperador de rueda (recuperación nominal del 80%) y los motores EC.
Control completo y avanzado de última generación con interfaz intuitiva de pantalla táctil.
Batería eléctrica integrada y batería de agua caliente o cambio externo, con regulación por el controlador (posibilidad de batería DX).
Amplio acceso para el mantenimiento.
Funcionamiento silencioso.
Recuperador sin formación de condensados.
Picado de extracción de la campana (con by-pass al recuperador).
Gama
- 4 modelos de 50 a 500 m³/h, para modelos con caudales superiores consultar la ficha de producto de Power Play® 90 F.

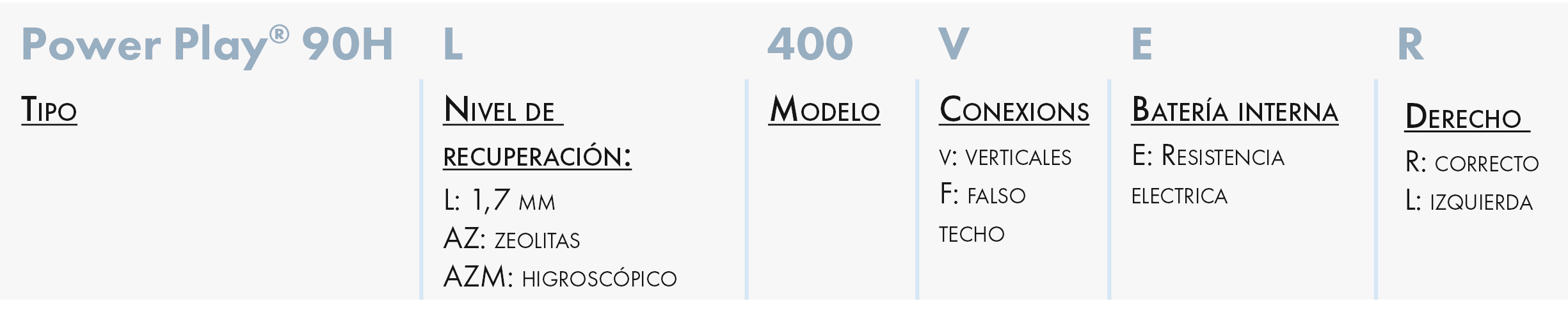

Denominación
Aplicación / Utilización
- Ventilación con recuperación de energía en sistemas de ventilación para edificios residenciales colectivos o individuales, con posibilidad de tratamiento térmico posterior.
Construcción / Composición
Construcción
- Compacta, construida con estructura interna de acero galvanizado.
- Configuración izquierda/derecha según necesidad.
Envolvente
- Panel doble, construido en acero galvanizado (cara exterior termolacada RAL 7035), con aislamiento interior en lana de roca de 30 mm.
- Conexión circular con junta de estanqueidad de goma.
Ventilador
- Ventiladores centrífugos de simple aspiración, con aspas de reacción del tipo
Plug Fan. - Motores tipo EC de bajo consumo.
- Variación y visualización de caudal mediante pantalla, funcionamiento caudal presión constante o constante (VAV de flujo simple o doble).
Recuperación
- Recuperador rotativo de recuperación sensible (L) y opción de recuperación sensible y latente por adsorción de zeolita (AZ).
Filtro
- 1 nivel de filtraje en impulsión clase M5 estándar (F7 opcional).
- 1 nivel de filtraje en la extracción clase M5 estándar (F7 opcional).
Batería calefacción eléctrica (E)
- Integrada en la unidad (disponible en toda la gama).
- Ajuste fino a las necesidades (regulación por Triacs).
- 2 termostatos de seguridad - rearme automático a 90º C y rearme manual a 120º C.
Batería calentamiento / enfriamiento de agua
- Externo a la unidad (disponible en toda la gama).
- Tubos y colectores de acero carbono y aletas de aluminio.
- Bandeja de condensados de acero inoxidable.
Regulación integrada
- Armario de potencia y control incorporado.
- Equipamiento de campo integrado de fábrica en el interior de la unidad.
- Pantalla táctil para la interfaz.
- Integración en GTC por Modbus/Bac-Net IP.
- Servidor web integrado.
- Interconexión mediante APP.
- Gestión de equipamientos internos y alarmas.
Selecciones
- La preselección puede realizarse mediante la tabla de selección y las curvas que se presentan en las páginas siguientes.
- Las unidades Power Play® tienen su propio software de selección, que le permite hacer selecciones específicas para las necesidades de su proyecto, proporcionando una hoja de datos con toda la información relevante.
- Póngase en contacto con nuestro equipo de estudios y selecciones.
Opciones
Embalaje
- Vendido por unidad.
DIMENSIONES Y PESOS
Modelo 250F
- Peso aproximado: 40 kg.
Modelo 300V
- Peso aproximado: 28 kg.
Modelo 400F
- Peso aproximado: 65 kg.
Modelo 450V
- Peso aproximado: 60 kg.
ALIMENTACIÓN GENERAL DEL RECUPERADOR

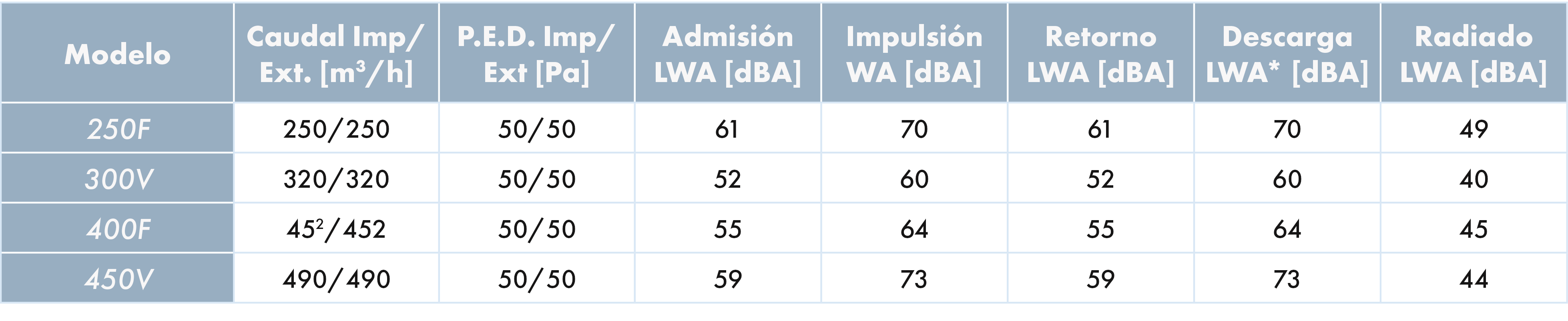

DATOS ACÚSTICOS

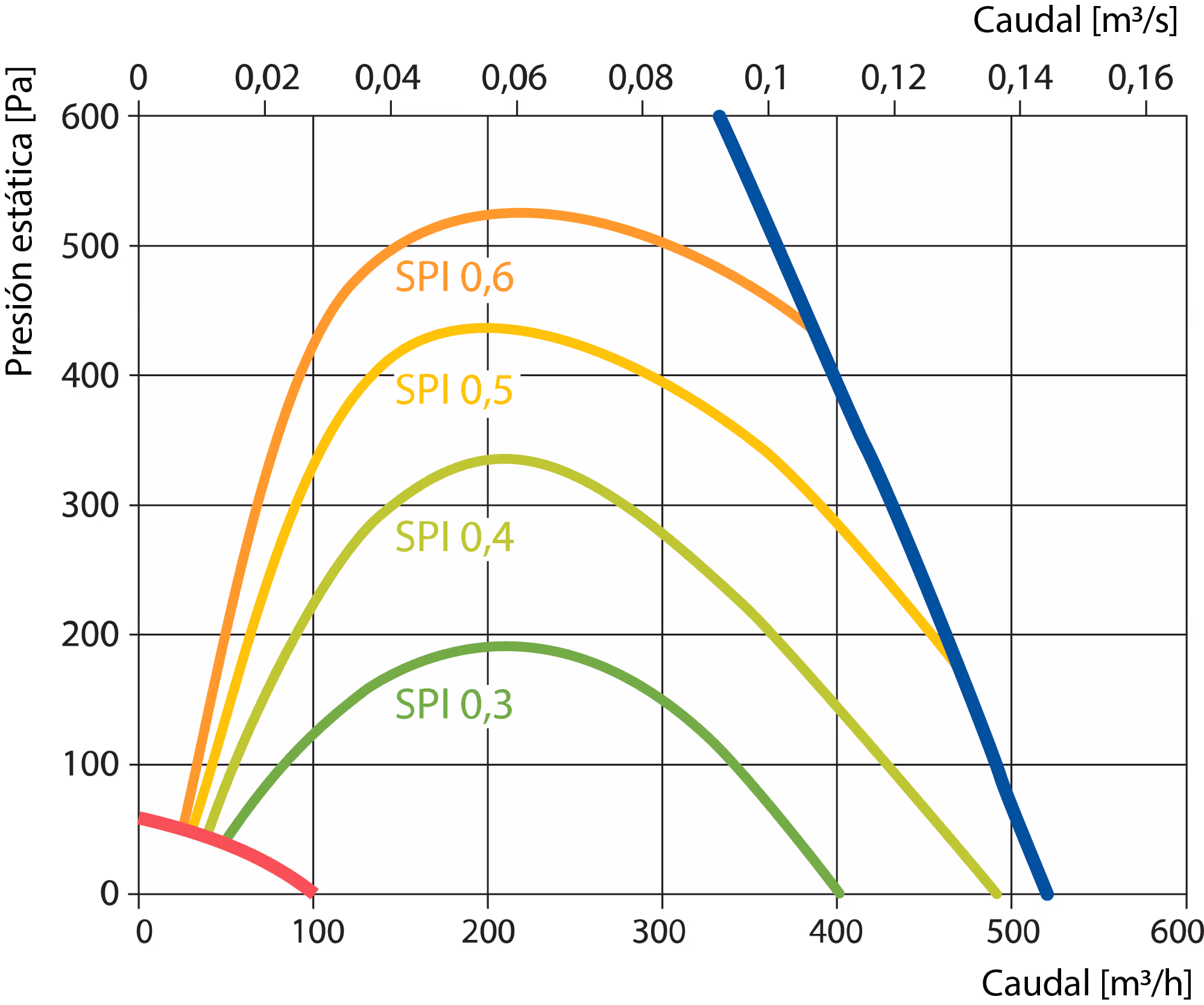

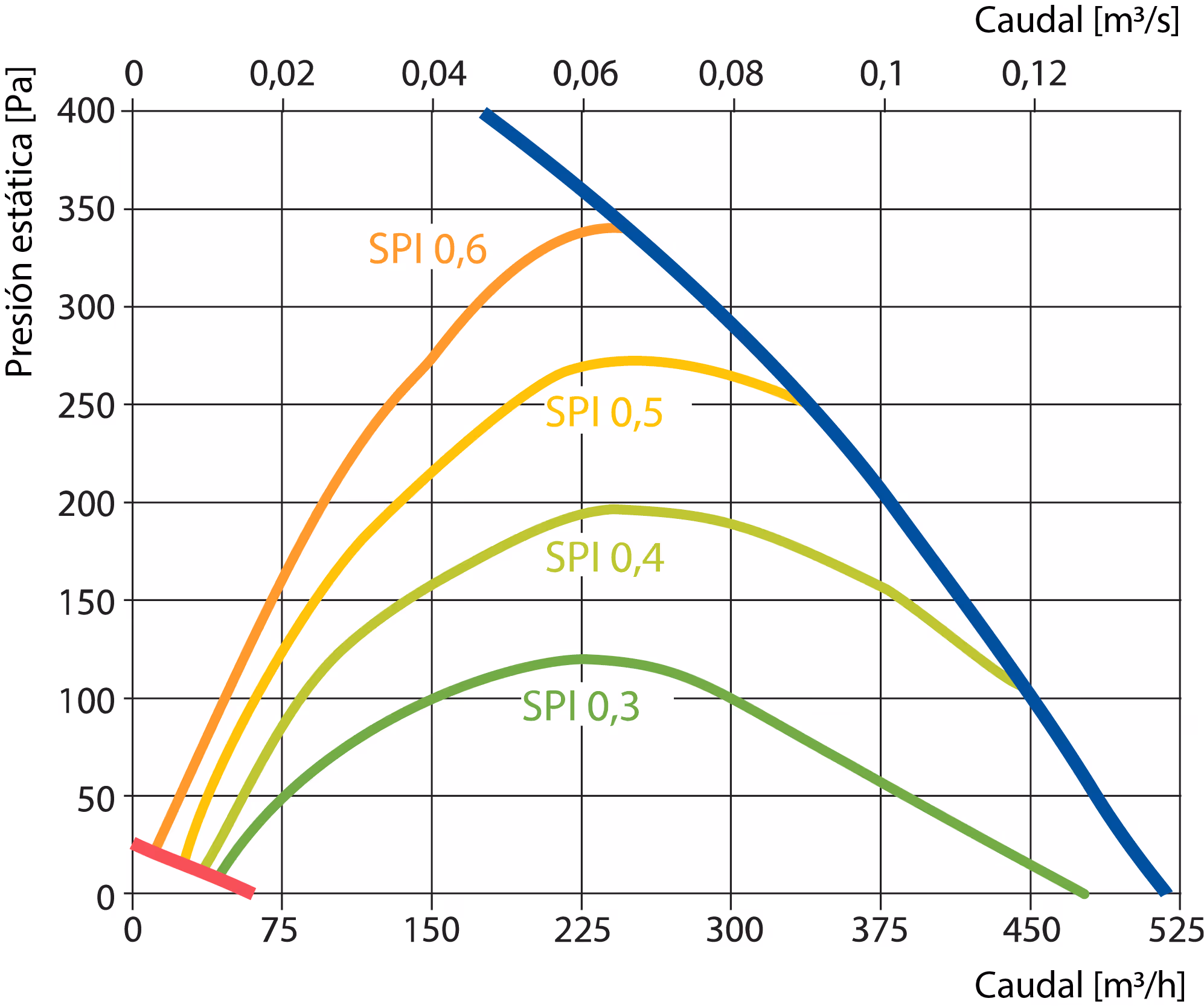

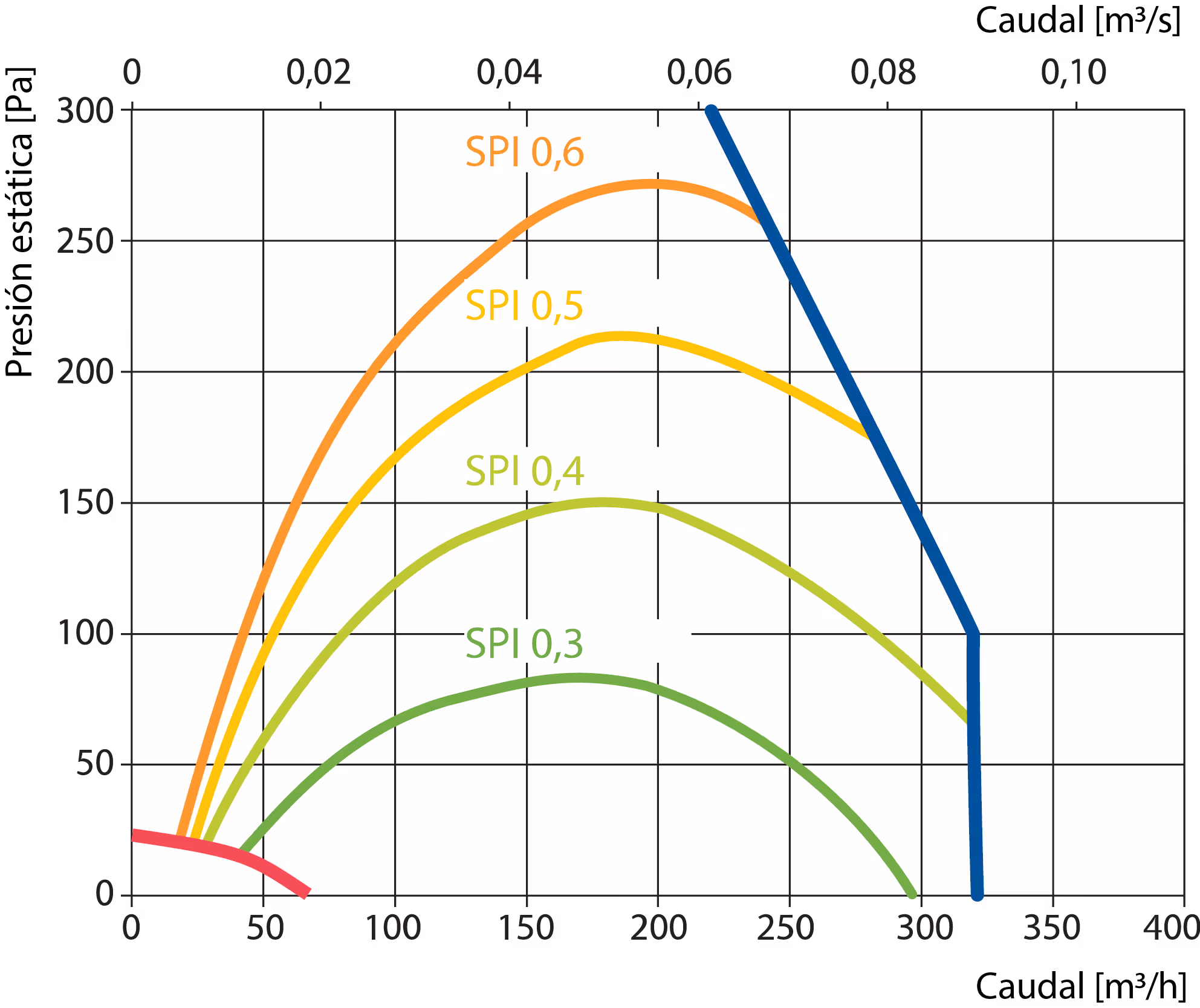

CURVAS DE SELECCIÓN
- Para filtros M5 con batería eléctrica y recuperador tipo L. Valores SPF indicados por ventilador.
- Pérdida de carga adicional: filtro F7 + 70 Pa; batería a agua caliente + 25 Pa.
Modelo 250F
Modelo 300V
Modelo 400F
Modelo 450V
