Ventajas
Confort y economía:
- el sistema de regulación integrado permite reducir el tiempo y el coste de la integración en obra. La programación ya está integrada y permite una gran variedad de escenarios de funcionamiento.
Flexibilidad de la gama:
- múltiples combinaciones de módulos que permiten satisfacer cualquier exigencia de tratamiento del aire de un proyecto y edificio.
Rendimiento modulable:
- la unidad Power Play® Max Flex puede utilizarse para aplicaciones de confort (que cumplen la directiva ErP) o para aplicaciones de procesos industriales, según las necesidades del cliente;
- calidad del aire: hasta 3 niveles de filtración + carbón activo;
- cualquier tipo de configuración de turbina, motor e intercambiador disponible para optimizar la eficiencia energética.
Regulación:
- La unidad Power Play® Max Flex está diseñada conforme a las normas EN 13053 y EN 1886.
Gama
- 14 modelos con caudales entre 1000 y 100000 m³/h.
- Modelos configurables sencillos o doble flujo.
- Configuración de doble flujo disponible con todos los intercambiadores de calor: contra flujos, rotativos y baterías de agua glicolada.
- Ventilador de rueda libre con motor de AC IE3 / IE4 o EC.
- Gestión de todas las baterías: eléctrica, hidráulica o de expansión directa.

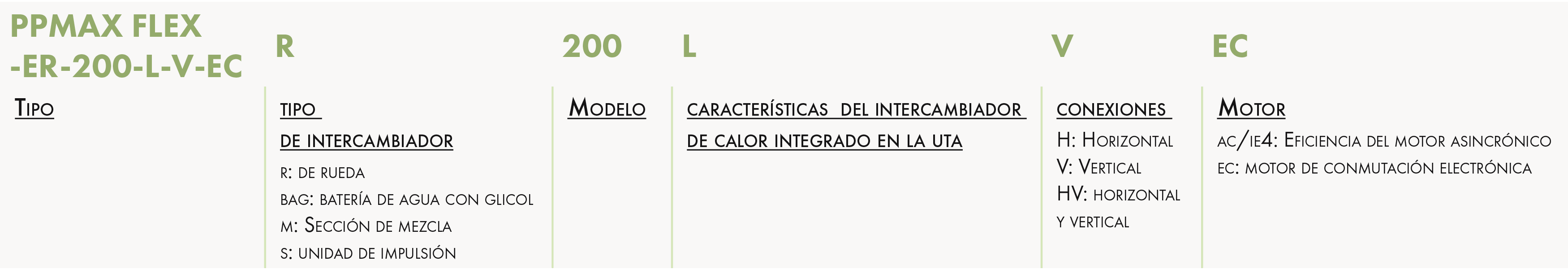

Denominación
![](https://www.dropbox.com/scl/fi/jxhje5hpdzlwhxz752qaq/10-PowerPlayMaxFlex-designacao_ES.png?rlkey=1gz3cfk9thb99xfry8etwwis5&raw=1)
Aplicación / Utilización
- Tratamiento específico del aire en espacios del sector terciario o industrial como escuelas, aeropuertos, oficinas, etc.
- Renovación higiénica del aire.
- Compensación del aire de escape en el sector industrial.
Construcción / Composición

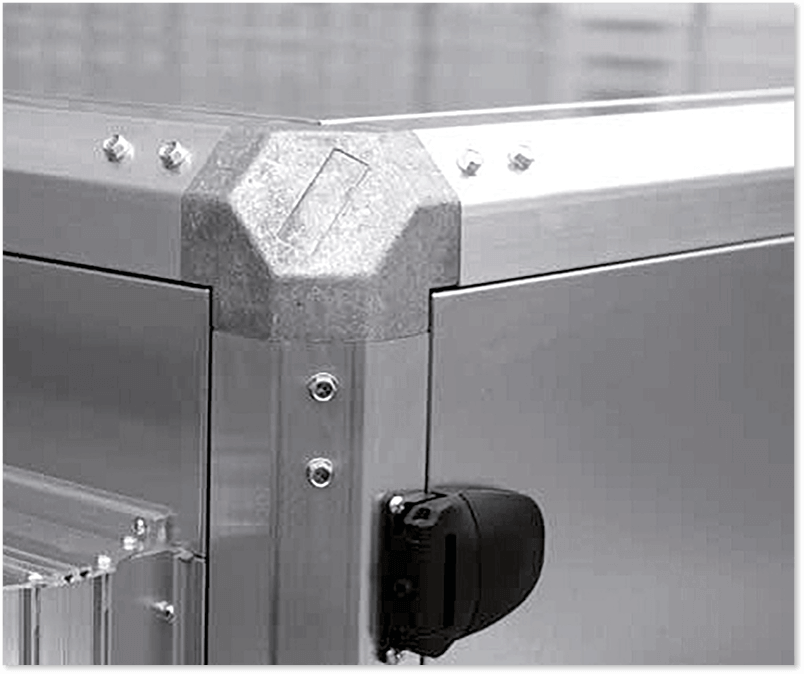

Cubierta:
- Estructura en perfil de aluminio.
- Paneles de acero galvanizado de revestimiento doble 45 mm de espesor.
- Acabado de los paneles interiores, exteriores y del suelo: pintura o acero inoxidable.
- Puertas abatibles con sistema de cierre.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61ba31ae8c7bd53e3aab107e_10-PowerPlayMaxFlex-construcao-composicao-1.png)
Chasis:
- Chasis en forma de U de acero o acero inoxidable.
- Alturas disponibles: 100, 125, 150 mm.
- Pies de apoyo ajustables.
Aislamiento:
- Lana mineral de 45 o 50 mm de espesor.

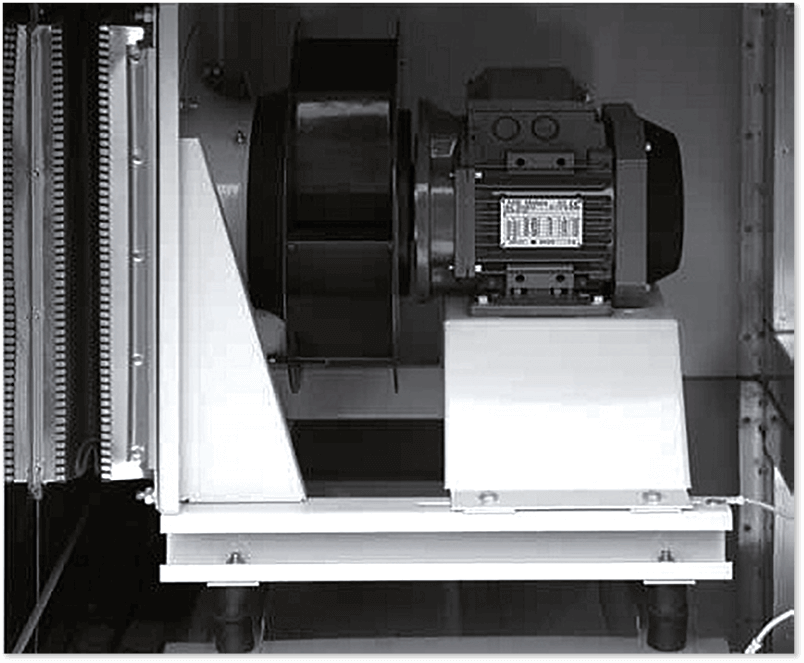

Moto-ventilador:
- Tipo de acoplamiento directo plug fan.
- Motor AC o EC (conmutación electrónica).
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61ba31cb54a73c5d41151f27_10-PowerPlayMaxFlex-construcao-composicao-2.png)

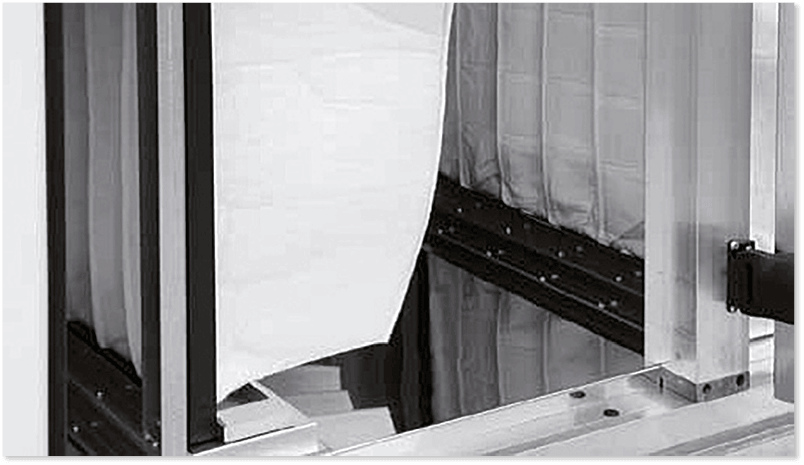

Filtros:
- Prefiltro: ISO al 75% (G4).
- Filtros de bolsas: ISO ePM10 60% (M5),
- ISO ePM1 60% (F7), ISO ePM1 80% (F9).
- Filtros HEPA: E12, H13, H14.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61ba31d98e88ee622759d3cb_10-PowerPlayMaxFlex-construcao-composicao-3.png)
Compuertas:
- Interior o exterior.
- Palas en aluminio con juntas en estanqueidad (clase 4 como opción, para cumplir la norma EN 1751).
- Manual o motorizado.
Caja de mezcla:
- De dos o tres vías.
Intercambiadores:

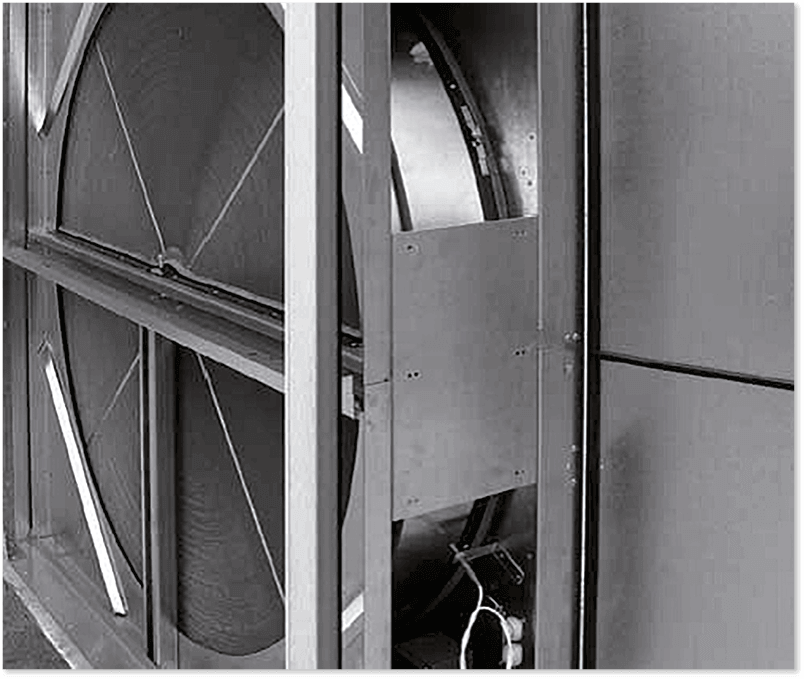

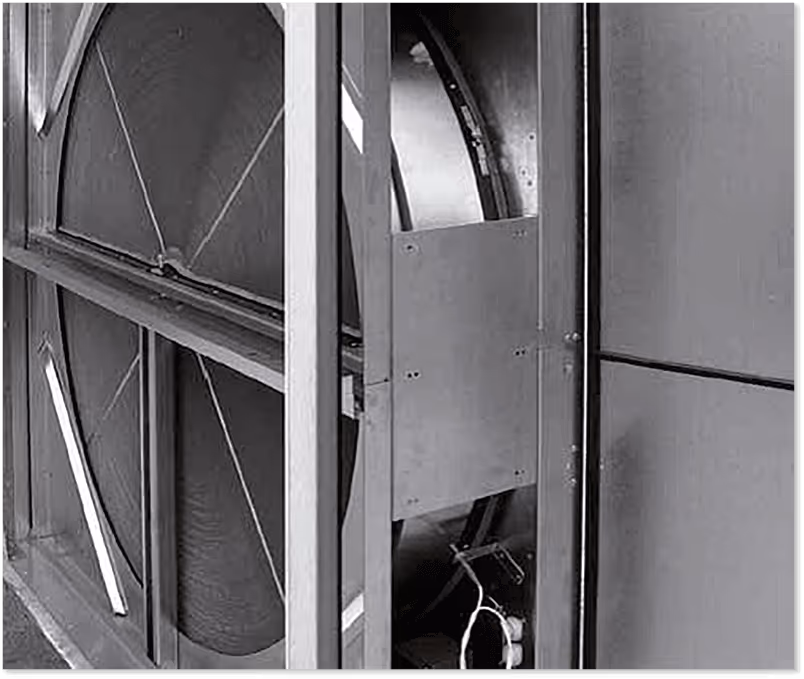

Intercambiador rotativo
- Hasta un 80% de eficiencia.
- Recubrimiento en aluminio higroscópico o de adsorción.
- Protección contra la corrosión de tipo Blygold.
- Área de purga (opcional) para limitar el caudal de aire de exhaustación para el aire nuevo.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61ba31ecb6dd0dc98561e97a_10-PowerPlayMaxFlex-construcao-composicao-4.png)
Intercambiador de baterías de agua y glicol
- Hasta un 68% de eficiencia.
- Flujos de aire separados para suprimir el riesgo de contaminación.
- Materiales: tubo de cobre y aletas de aluminio.

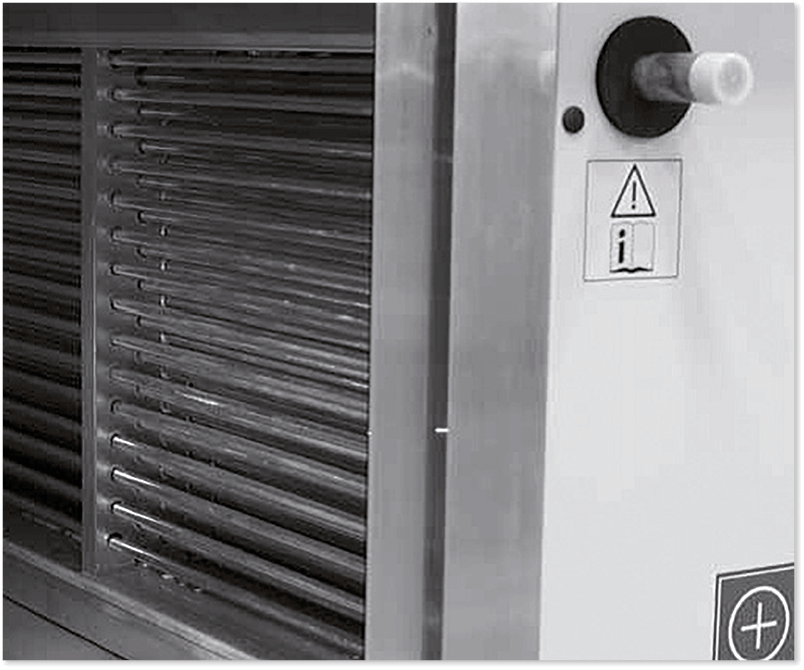

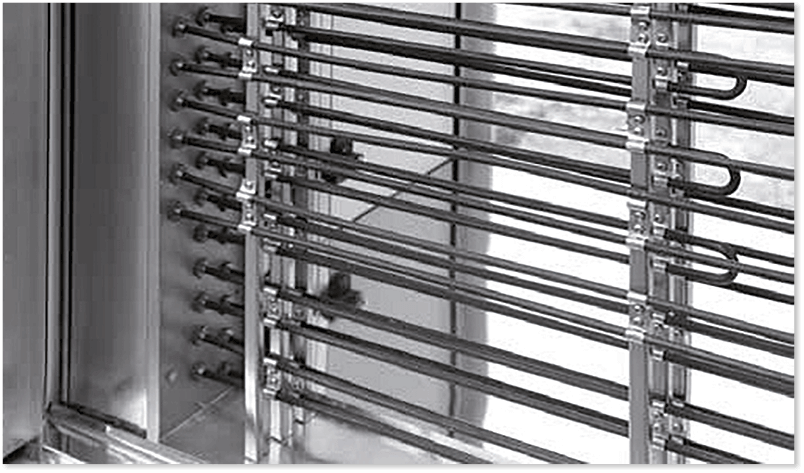

Batería tratamiento del aire:
- Batería calentador de agua.
- Batería de refrigeración por agua.
- Bandeja de condensados: plana o inclinada y en acero inoxidable 304 o 316.
- Separador de gotas en acero o acero inoxidable.
- Batería change-over.
- Batería eléctrica.
- Batería expansión directa.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61ba3205920389612599e6d8_10-PowerPlayMaxFlex-construcao-composicao-5.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61ba321329d893f62c530ef4_10-PowerPlayMaxFlex-construcao-composicao-6.png)
Caja de vacío para humidificador
Caja acústica
Accesorios adicionales
- Techos y rejillas antipájaros .
- Área de inspección con puerta abatible o protector con pistón.
- Iluminación con interruptor.
- Variador de frecuencia del motor del ventilador.
- Servomotor de las compuertas de aire .
- Sondas de presión, humedad y CO2.
- Puertas de visita.
Ajustes:

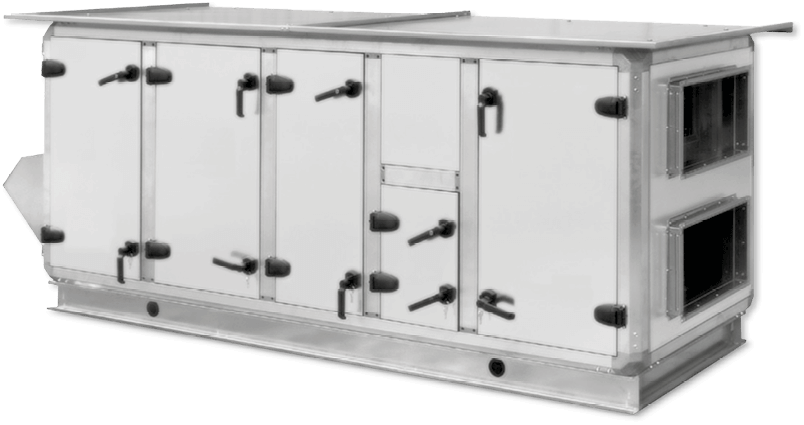

Unidad de flujo simples en línea para impulsión y extracción:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61ba3244bea83ecb0f7b7d28_10-PowerPlayMaxFlex-construcao-composicao-7.png)
- Filtraje.
- Batería calefacción y refrigeración por agua.
- Ventiladores de expansión directa.
- Caja de mezcla de 2 vías.
Unidad de doble flujo yuxtapuesta, intercambiador a agua glicolada para aplicación del proceso:
- Filtraje.
- Batería calefacción y refrigeración por agua.
- Ventiladores acoplados directamente.
- Caja de mezcla 3 vías.

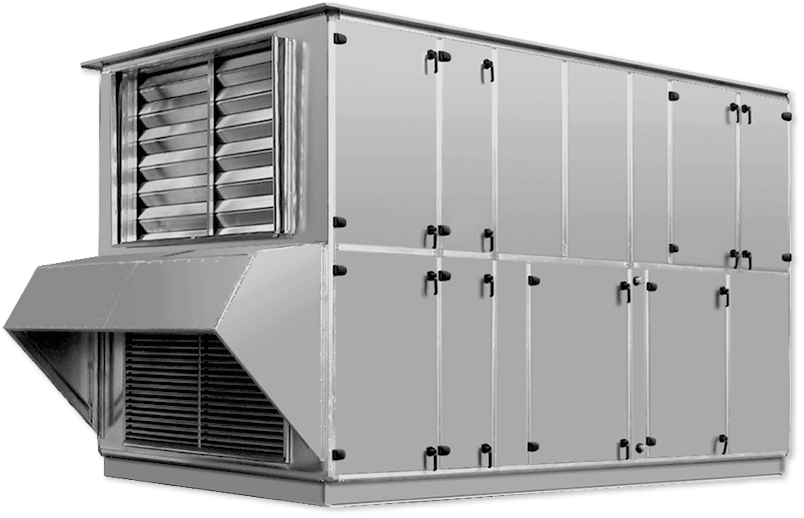

Unidad de doble flujo superpuesta con intercambiador de calor:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61ba3256d38250683f3fa677_10-PowerPlayMaxFlex-construcao-composicao-8.png)
- Filtraje.
- Un intercambiador de calor: de rueda o baterías de agua glicolada.
- Batería calefacción y refrigeración por agua.
- Ventiladores acoplados directamente.
- Caja de mezcla 3 vías.
Opciones
Embalaje
- Vendido por unidad.
CONFORMIDAD

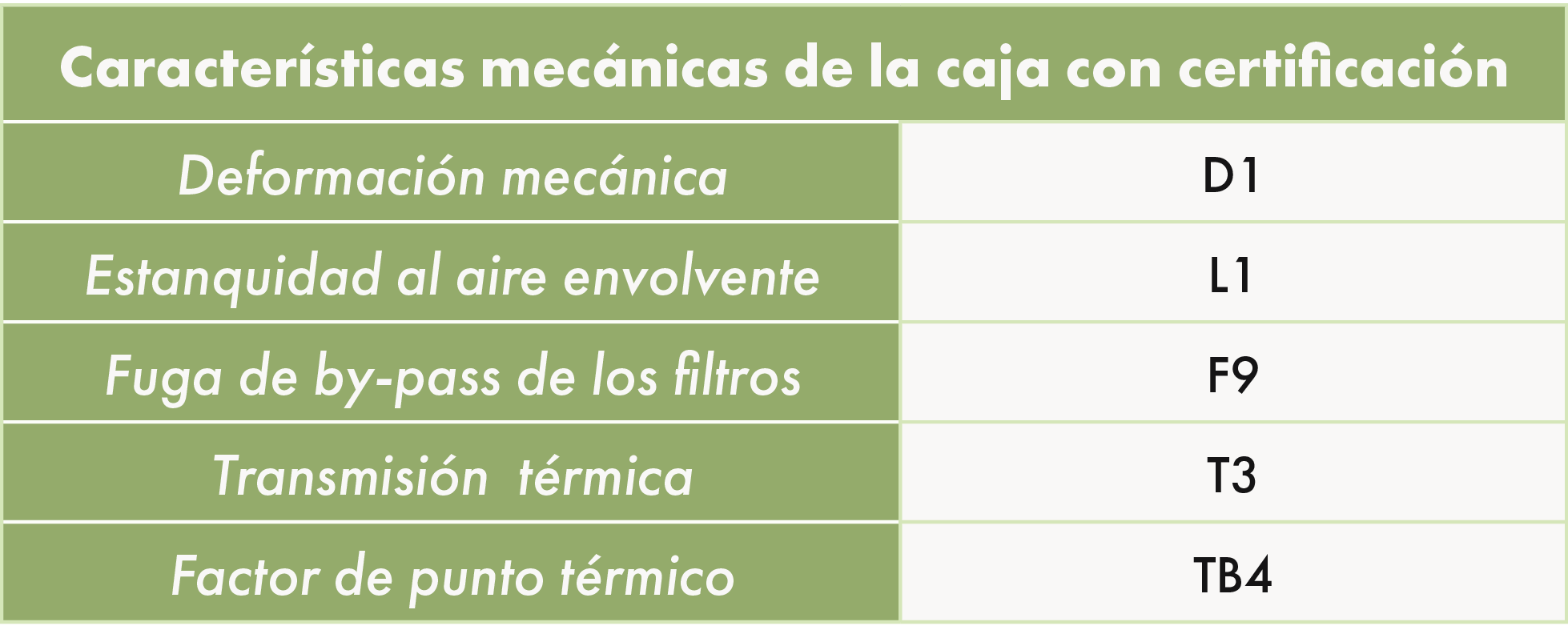

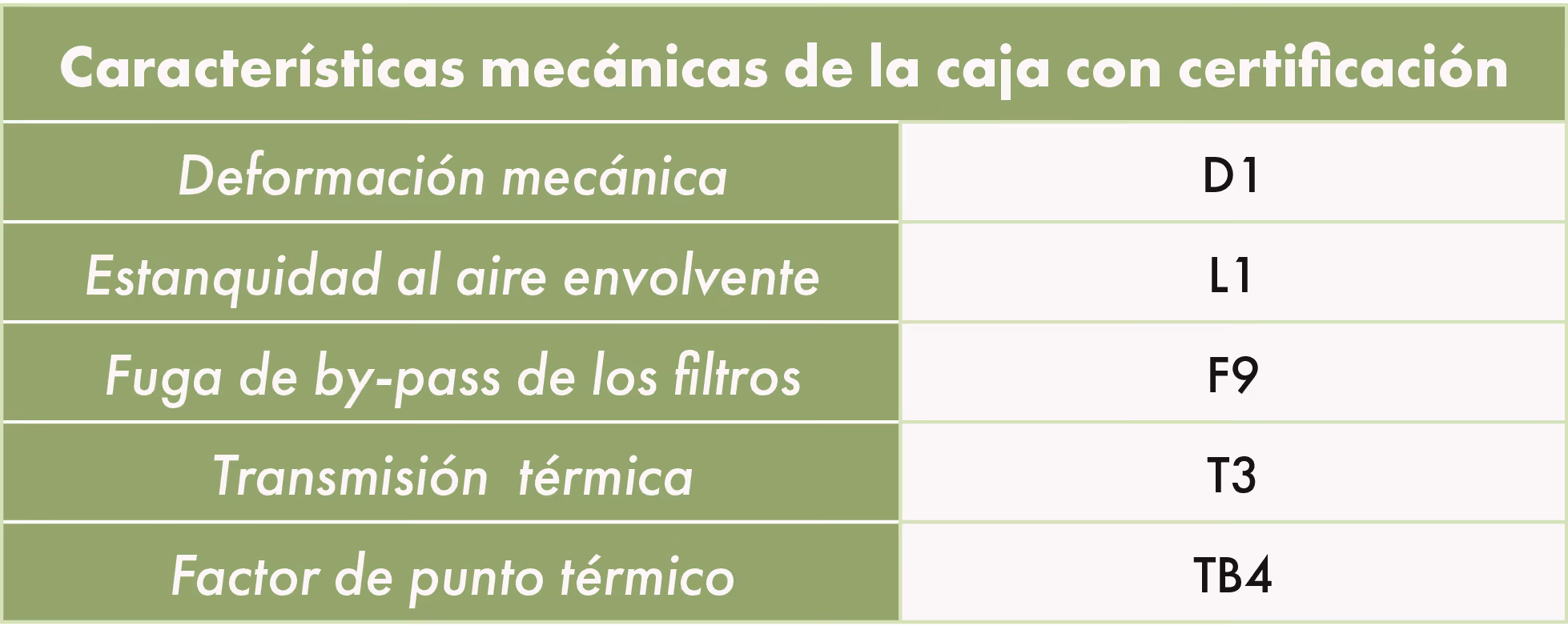

- La unidad de tratamiento de aire Power Play® Max Flex está diseñada acuerdo según la norma EN 13053 y cumple la norma EN 1886, con las siguientes características:
![](https://www.dropbox.com/scl/fi/6e1zafo2u8xa4ktbtqjdz/10-PowerPlayMaxFlex-conformidade_ES.png?rlkey=atnqzjzpn8wh88i4keoz4ikw8&raw=1)
REGULACIÓN
- Power Play® Max Flex está equipado con el ajuste Oxéo® Max como opción.

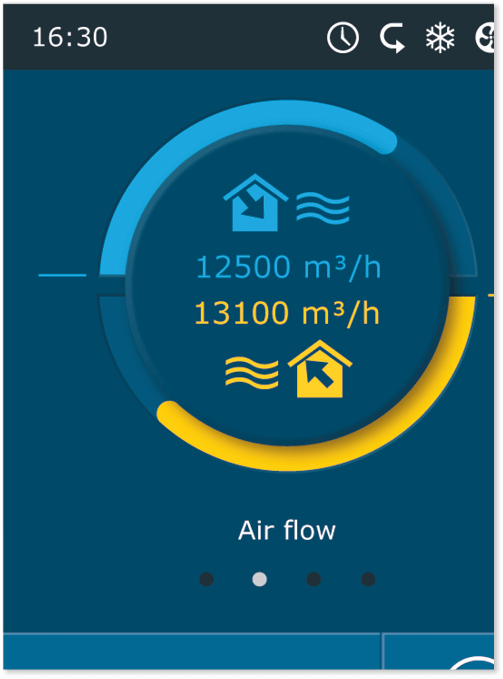

Panel de control:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61ba32ce2b9ccc8b54770084_10-PowerPlayMaxFlex-regulacao-1.png)
- Pantalla táctil a color.
- Utilización sencilla e intuitiva.
- Visualización de los modos de funcionamiento.
- Información sobre errores y defectos con historial.
- Lectura y ajuste de todos los parámetros.
- Sonda de temperatura integrada.
- Aplicación para teléfonos inteligentes (Android) disponible.

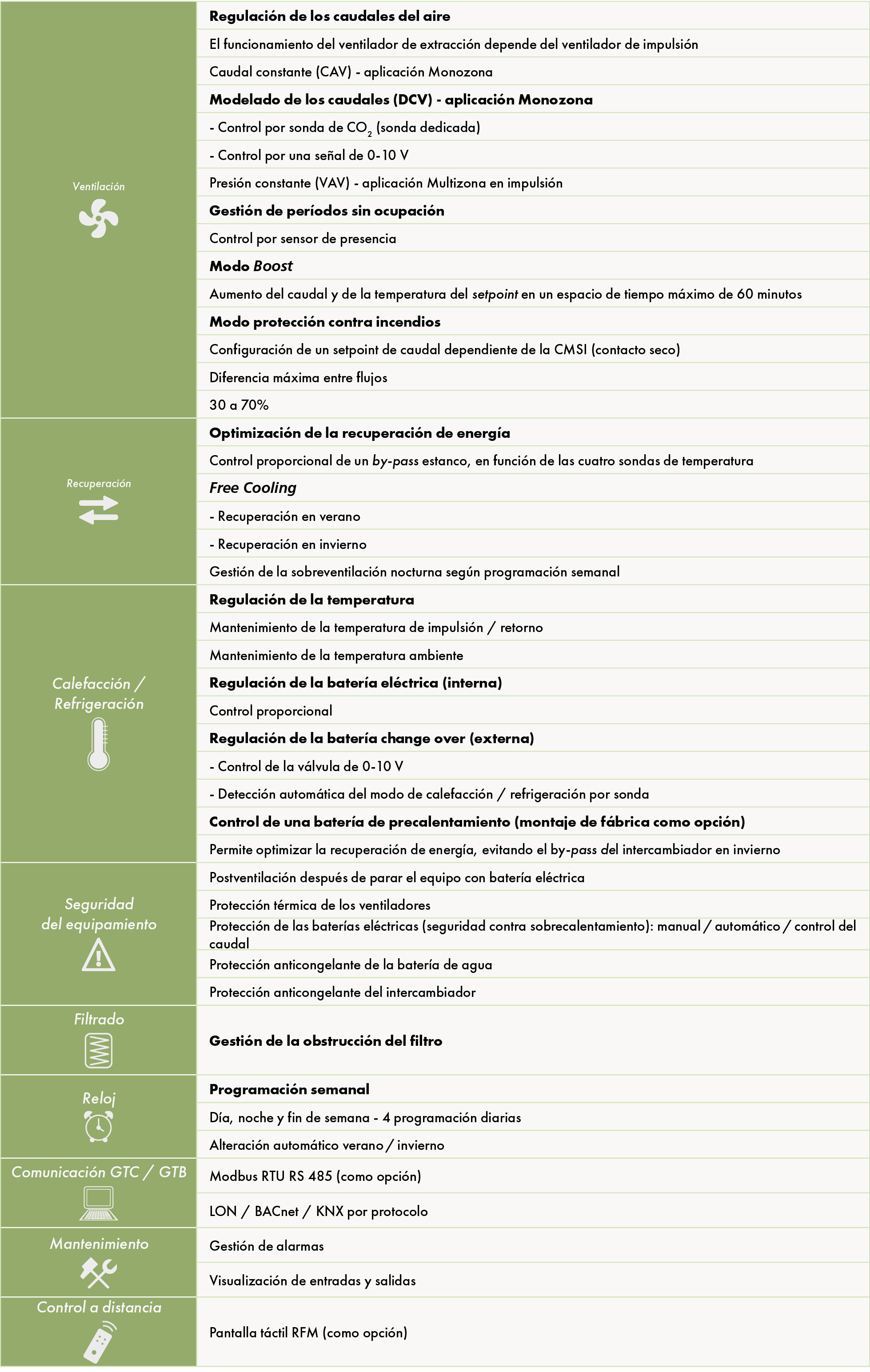

Descripción de la regulación:
![](https://www.dropbox.com/scl/fi/osle4hv9ms09t07yd5an2/10-PowerPlayMaxFlex-regulacao-2_ES.png?rlkey=tgw6n61hz8i9x2cyt6wh9rhig&raw=1)
SELECCIÓN
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6224d55516a3443dc246e04a_10-PowerPlayMaxFlex-selecao.png)
Kit hidráulico para Power Play® Max Flex
Compuesto por:
Válvula de 3 vías.
Servomotor.
Válvula de cierre y válvula antirretorno.
Filtro.
Bomba de circulación.
Manómetro.
Termómetro
