Ventajas
Ventilador en caja In-Line de perfil bajo.
Rango de caudal ampliado.
Conexión sencilla eléctrica .
Utilización en atmósfera explosiva ATEX (zonas 1 y 2).
Cumple la directiva europea ATEX 2014/34/UE.
Gama
- Caja de ventilación con collares de conexión para conductos rectangular.
- 5 modelos según dimensiones (ancho x alto) y caudales:
500 x 250 mm - hasta 1500 m³/h
500 x 300 mm - hasta 2200 m³/h
600 x 300 mm - hasta 3600 m³/h
600 x 350 mm - hasta 4300 m³/h
700 x 400 mm - hasta 4800 m³/h.

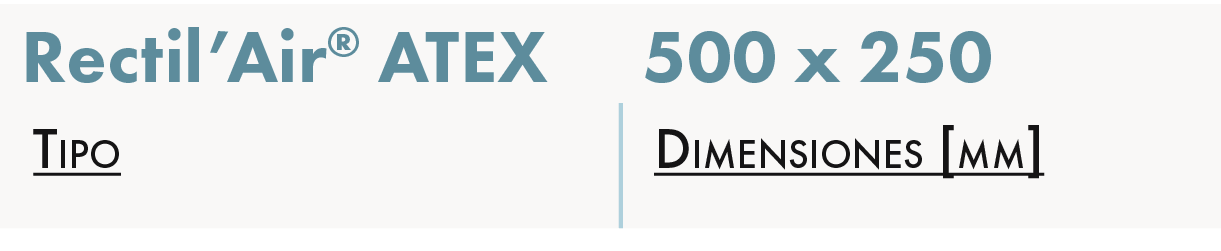

Denominación
Aplicación / Utilización
- Extracción y transferencia de aire (sin polvo) en zonas industriales con atmósfera explosiva.
- Grupo II (industria de superficie): Zona ATEX 1 (categoría 2G) y zona ATEX 2 (categoría 3G).
- Montada en conducto o instalada en el interior (esta caja no puede instalarse en el exterior).
Construcción / Composición
Cubierta:
- Estructura de acero galvanizado.
- Cuello succión de cobre.
Turbina:
- Impulsor de acero galvanizado.
Motorización:
- Motor clase F, IP 54, 400 V ~ 50 Hz, trifásico.
- CE II2G IIB T3.
Opciones
Embalaje
- Vendido por unidad.

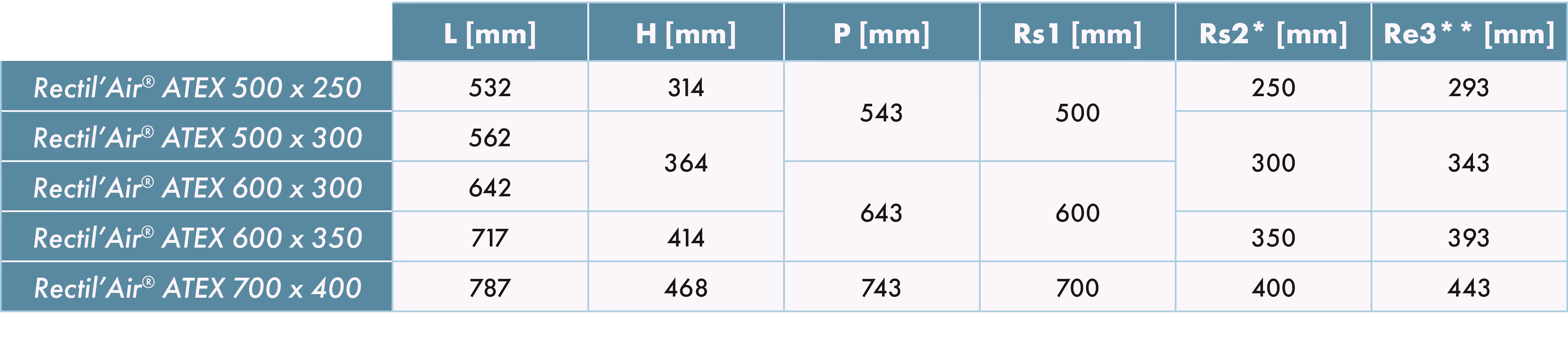

DIMENSIONES Y PESOS

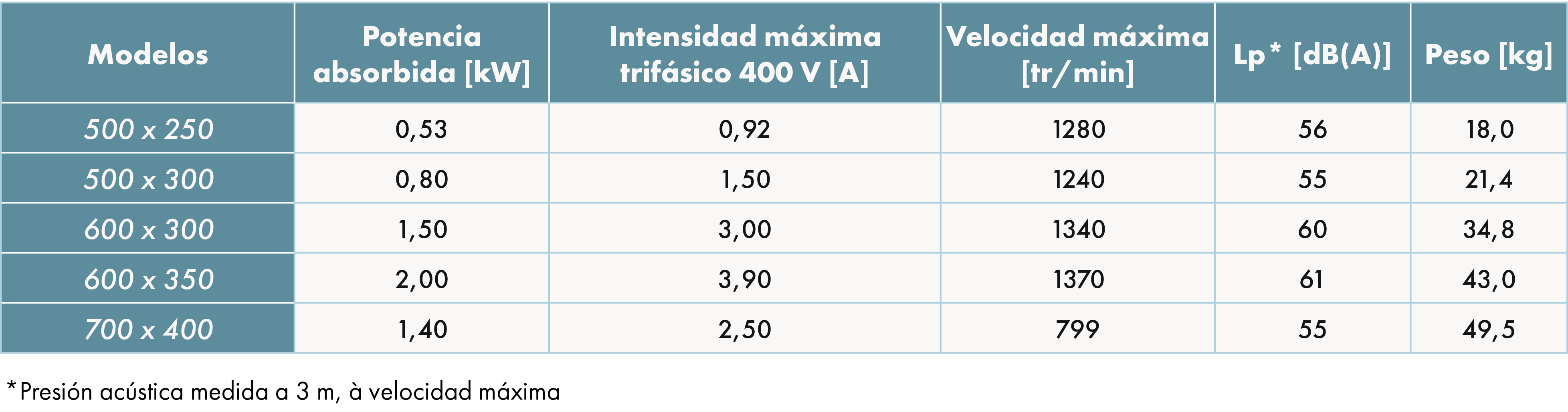

CARACTERÍSTICAS ELÉCTRICAS
LÍMITES DE UTILIZACIÓN
- Temperatura ambiente y de funcionamiento entre -20° C y 40° C.
CARACTERÍSTICAS AERÓLICAS
Modelo 500 x 250 mm
Modelo 500 x 300 mm
Modelo 600 x 300 mm
Modelo 600 x 350 mm
Modelo 700 x 400 mm
Las curvas de selección aquí presentadas son indicativas y podrán cambiar en función de la evolución de la gama France Air: por favor, consúltanos para más información.
Procesamiento de piezas
Rectangular/circular.
