Hoja de datos del producto Versión PDF
Más información
.svg)
Ventajas
Amplia gama de dimensiones.
Aprobado para conducto extracción de humos vertical y horizontal.
Aprobado para conductos de extracción de humos de un sólo compartimento (según EN 1366-9) y de varios compartimentos (según EN 1366-8).
Excelente estanqueidad al aire.
Instalación simple.
Baja pérdida de carga.
Rearme motorizado.
Gama

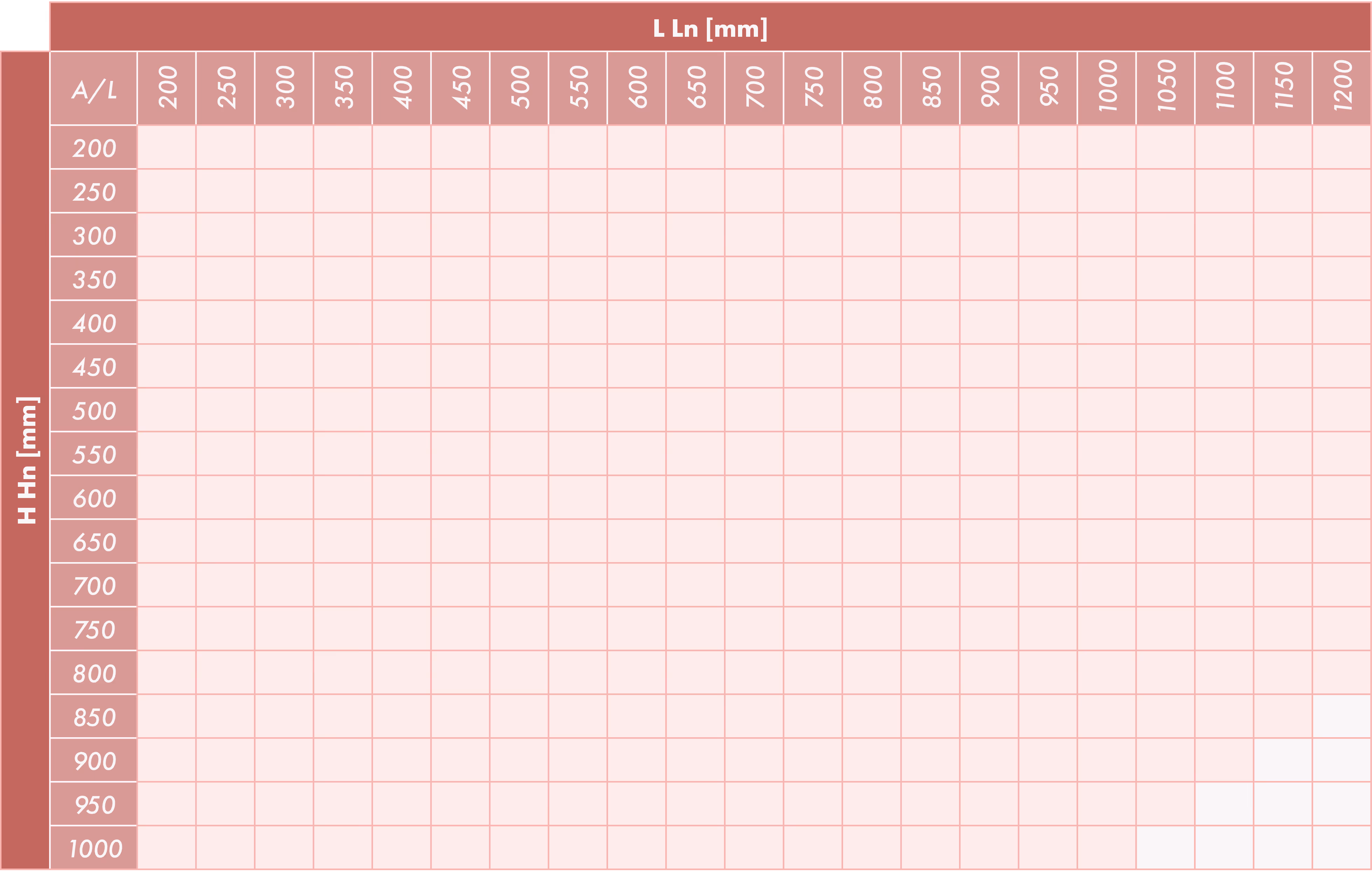

Dimensiones nominales:
Actuador:
- Actuador por bobina electromagnética 24 o 48 Vcc a emisión de corriente. Rearme manual. Contactos principio y fin de carrera unipolares o bipolares. Opción de motor de rearme.
- Opción: Servomotor Belimo Biestable; apertura y cierre motorizados con clasificación de fiabilidad C10000, permite su utilización en control de humos y ventilación diaria.

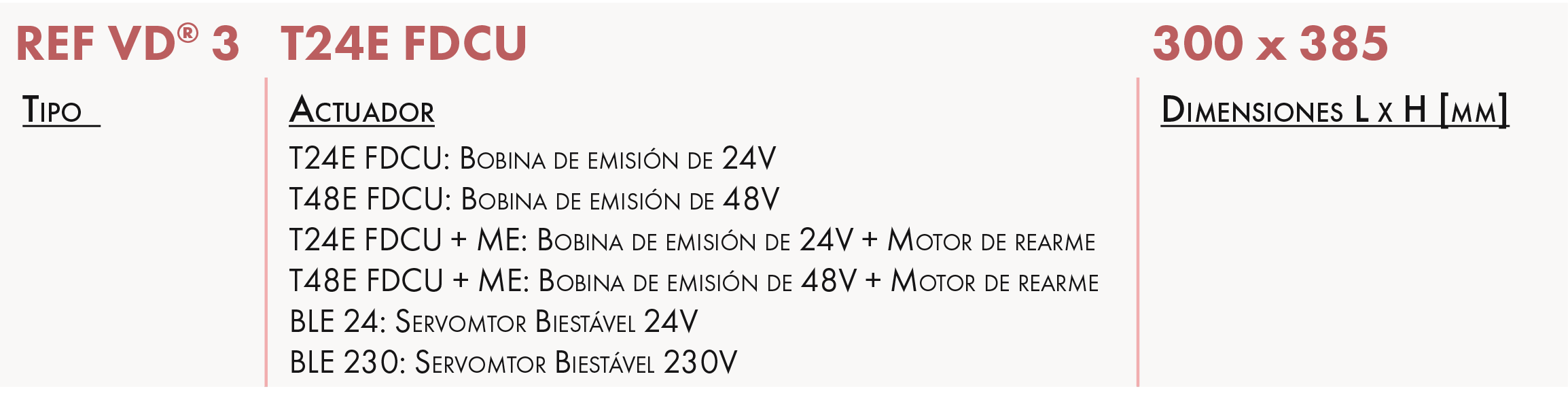

Denominación
Aplicación / Utilización

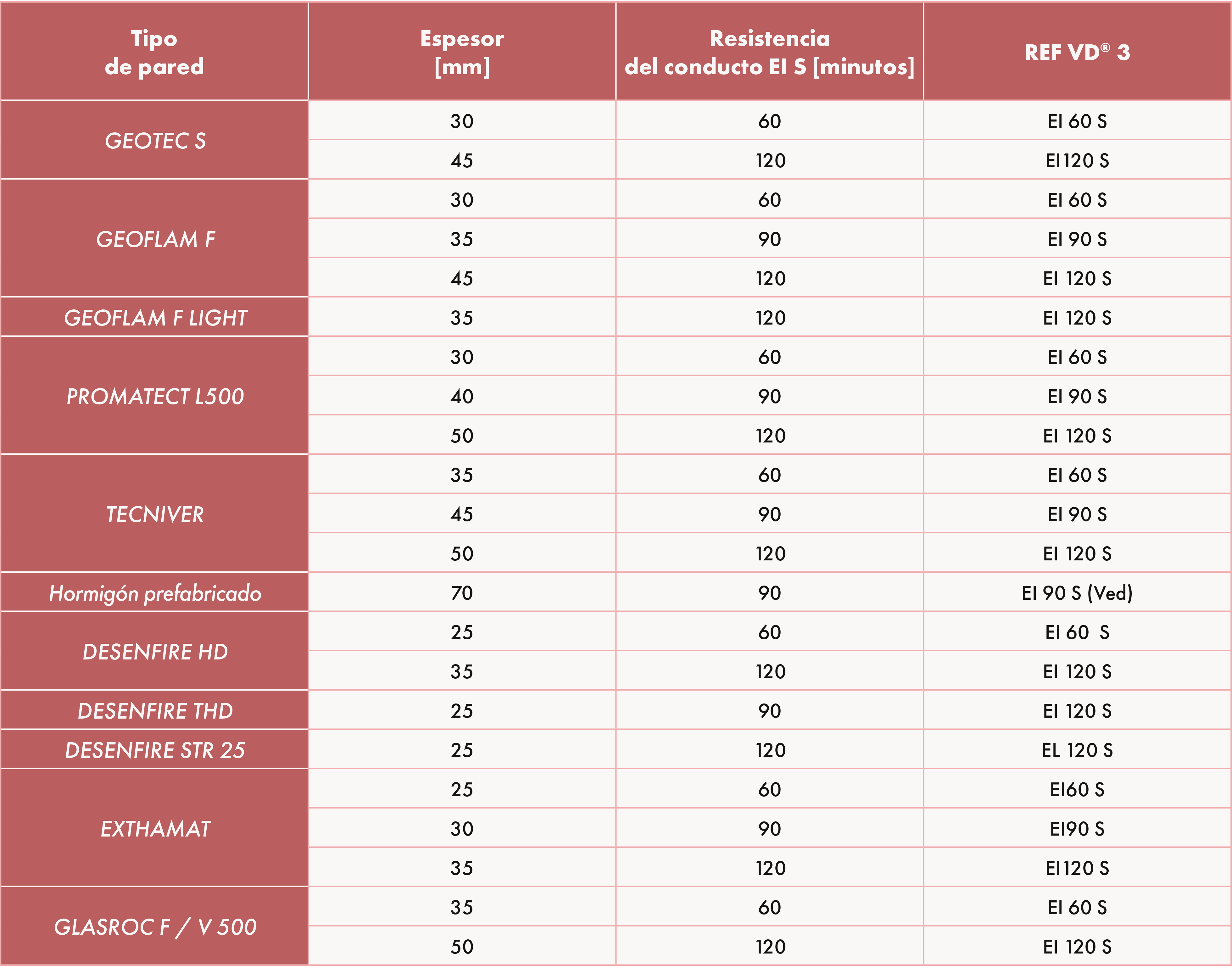

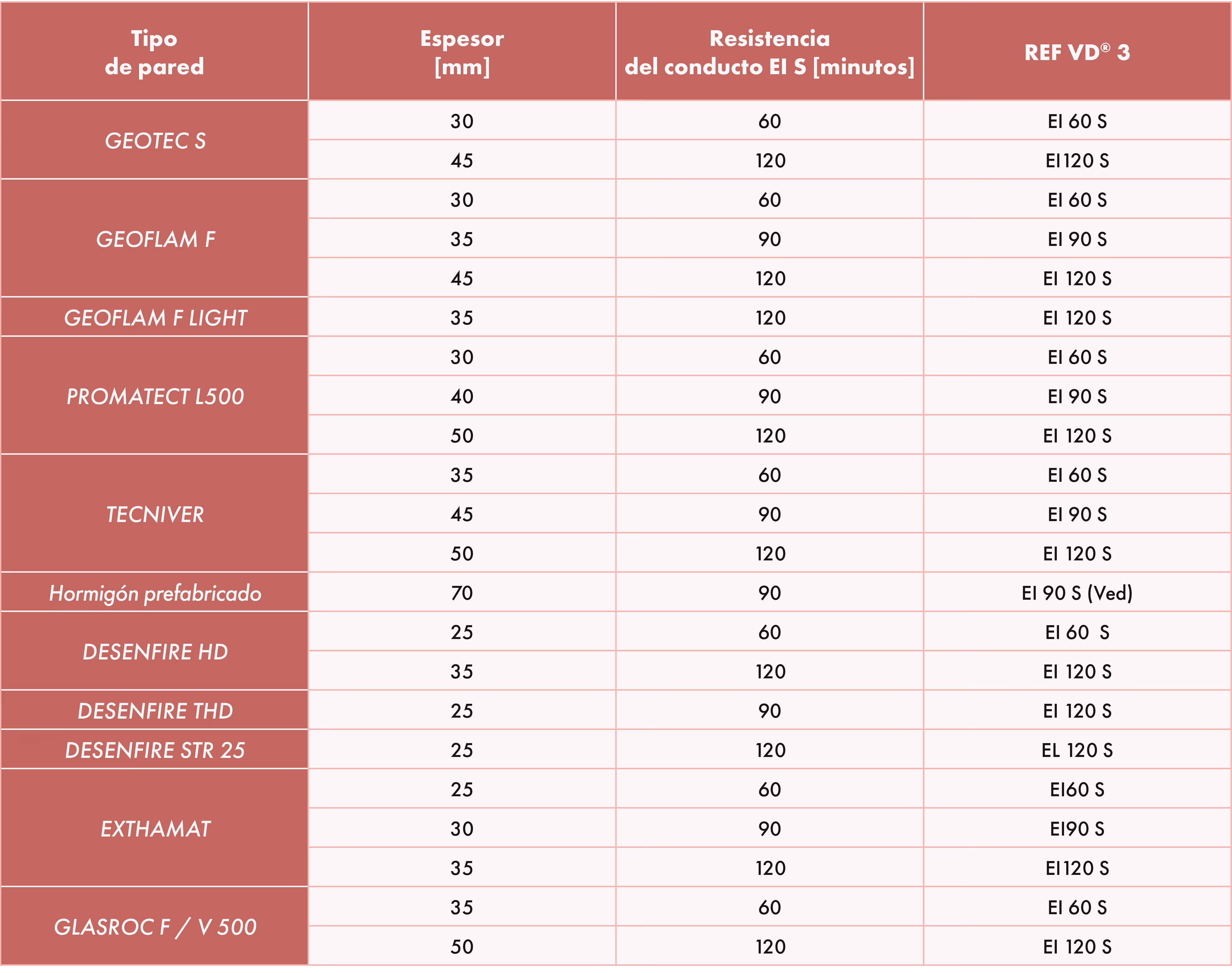

Resistencia al fuego
- Extracción de humos mecánica o natural de los espacios o zonas de circulación (insulfación o extracción).
- Posición de espera: cerrada.
- Posición de seguridad: abierta.
- Compuerta de extracción de humos para conductos EI 120 minutos.

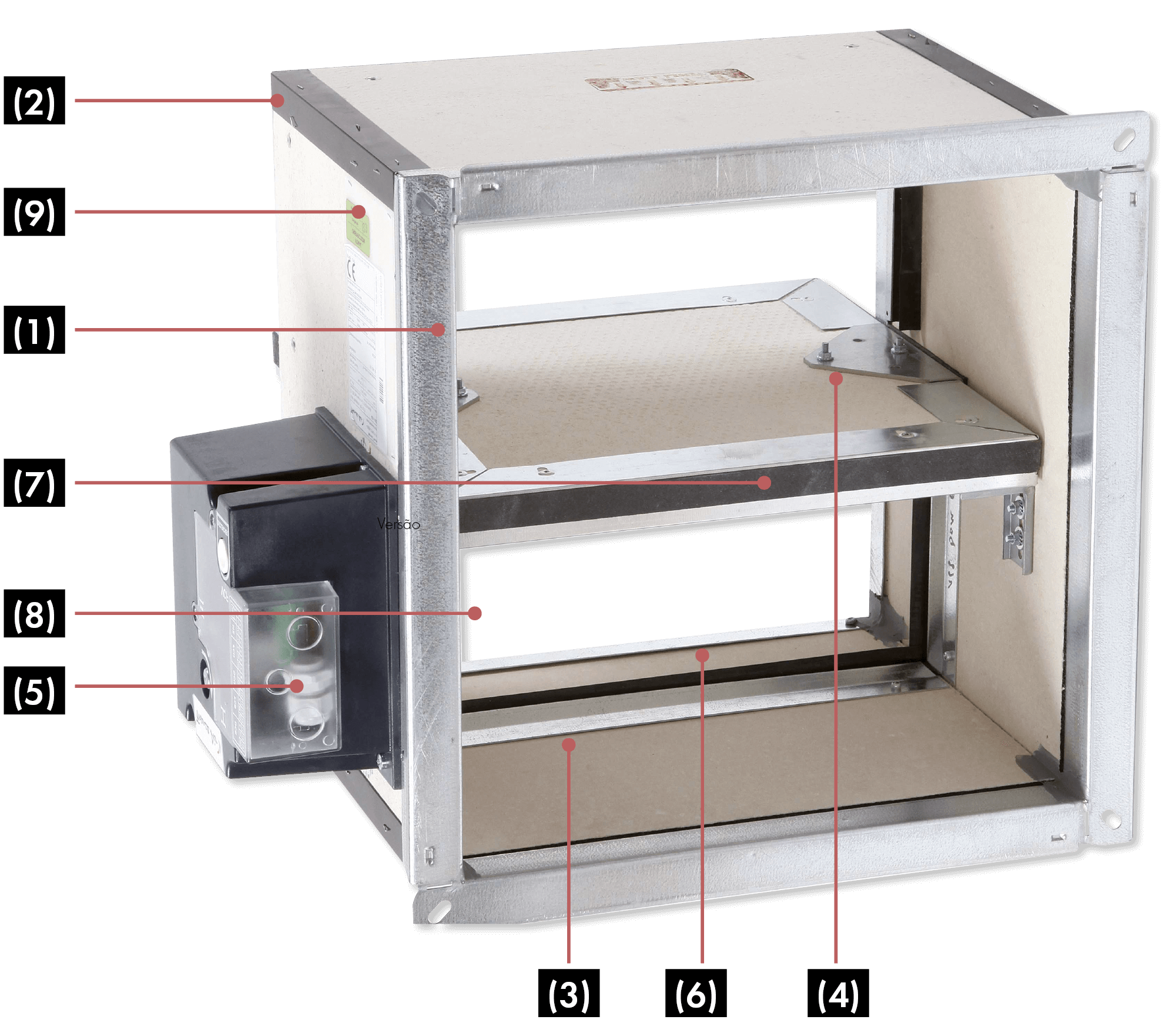

Construcción / Composición
Opciones

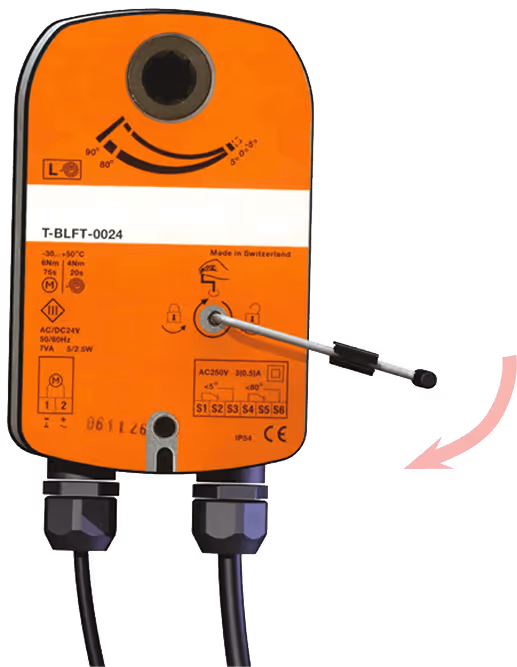

Compuerta equipada con servomotor Belimo:
- Con muelle de retorno o biestable.
- Disparo y rearme motorizado.
- Índice de protección: IP 54.
REF VD® H
- Compuerta motorizada con clasificación EI 90 (Ve i ← > o) S HOT 400/30 MULTI.
- La clasificación HOT 400/30 (High Operational Temperature) indica que la compuerta puede abrirse o cerrarse durante un periodo de 30 minutos en condiciones de temperatura inferiores a 400°C.
REF VD® 3 - C
- Compuerta de extracción de humos conducto para conducto circular.
Embalaje
- Vendido por unidad.

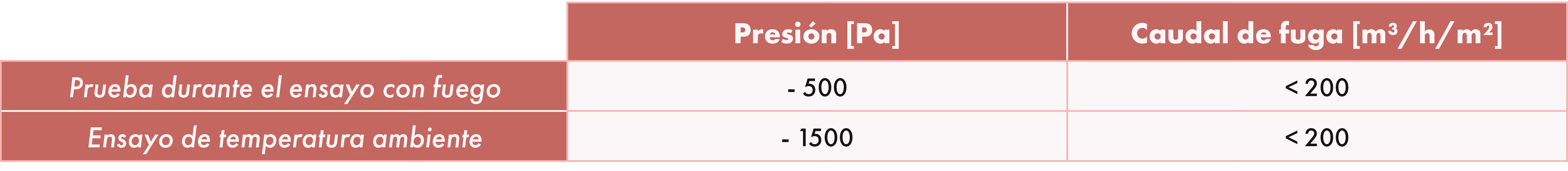

ESTANQUEIDAD AL AIRE
SENTIDO DEL FUEGO
- Los sentidos de circulación del aire y del fuego son indiferentes.
CARACTERÍSTICAS DEL ACTUADOR
Bobina electromagnética de disparo a emisión de corriente:
- Tensión: 24 Vcc o 48 Vcc (de acuerdo con la versión).
- Potencia: 3,5 W.
Motor de rearme:
- Tensión: 24 Vcc o 24 Vac o 48 Vcc o 48 Vac.
- Potencia de 24 V: Pmax. = 20 W.
- Potencia de 48 V: Pmax. = 40 W.
Índice de protección:
- IP 42.

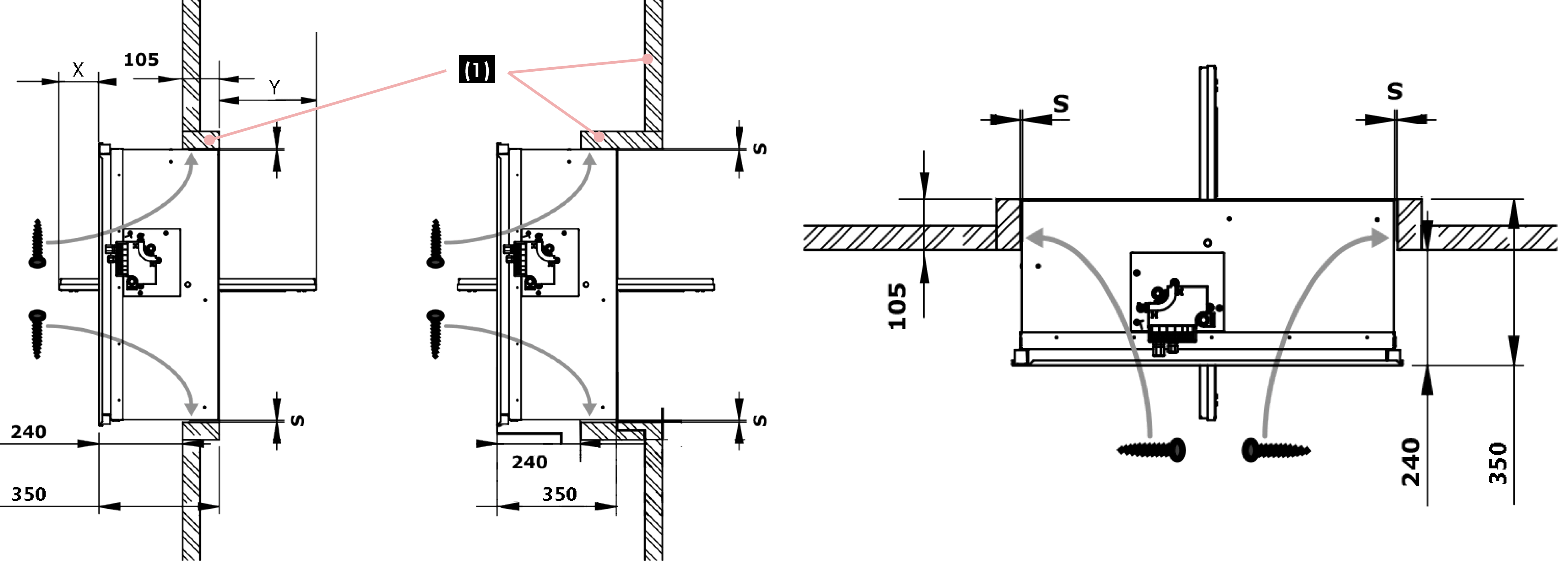

EJEMPLO DE MONTAJE
En conducto silico-calcáreo Promatec L500
- Y: en Hn ≥ 200 mm, la lama superará la estructura de la compuerta
en Hn / 2 - 96 mm. - X: en Hn ≥ 500 mm, la lama superará la estructura de la compuerta
en Hn / 2 - 267 mm

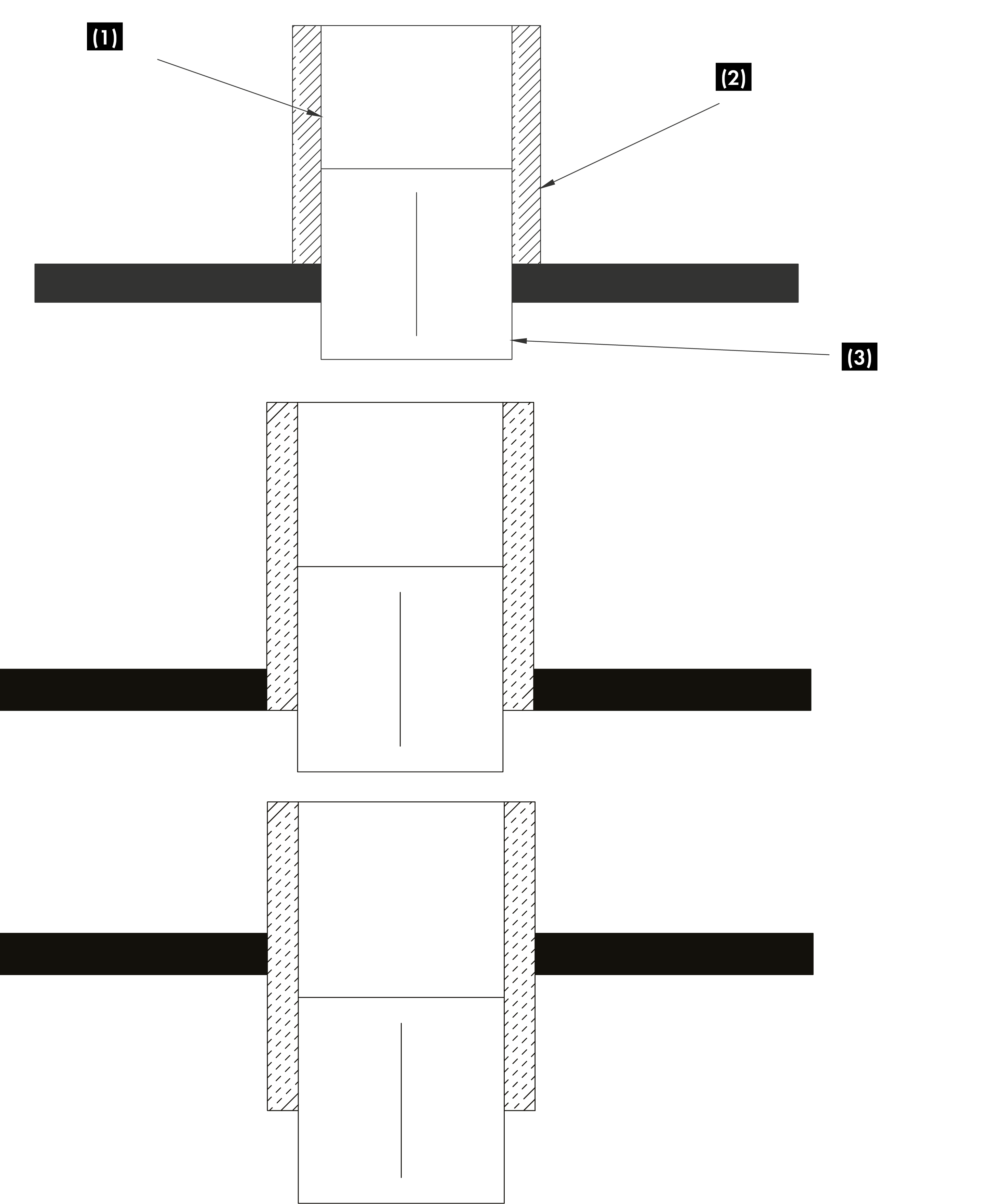

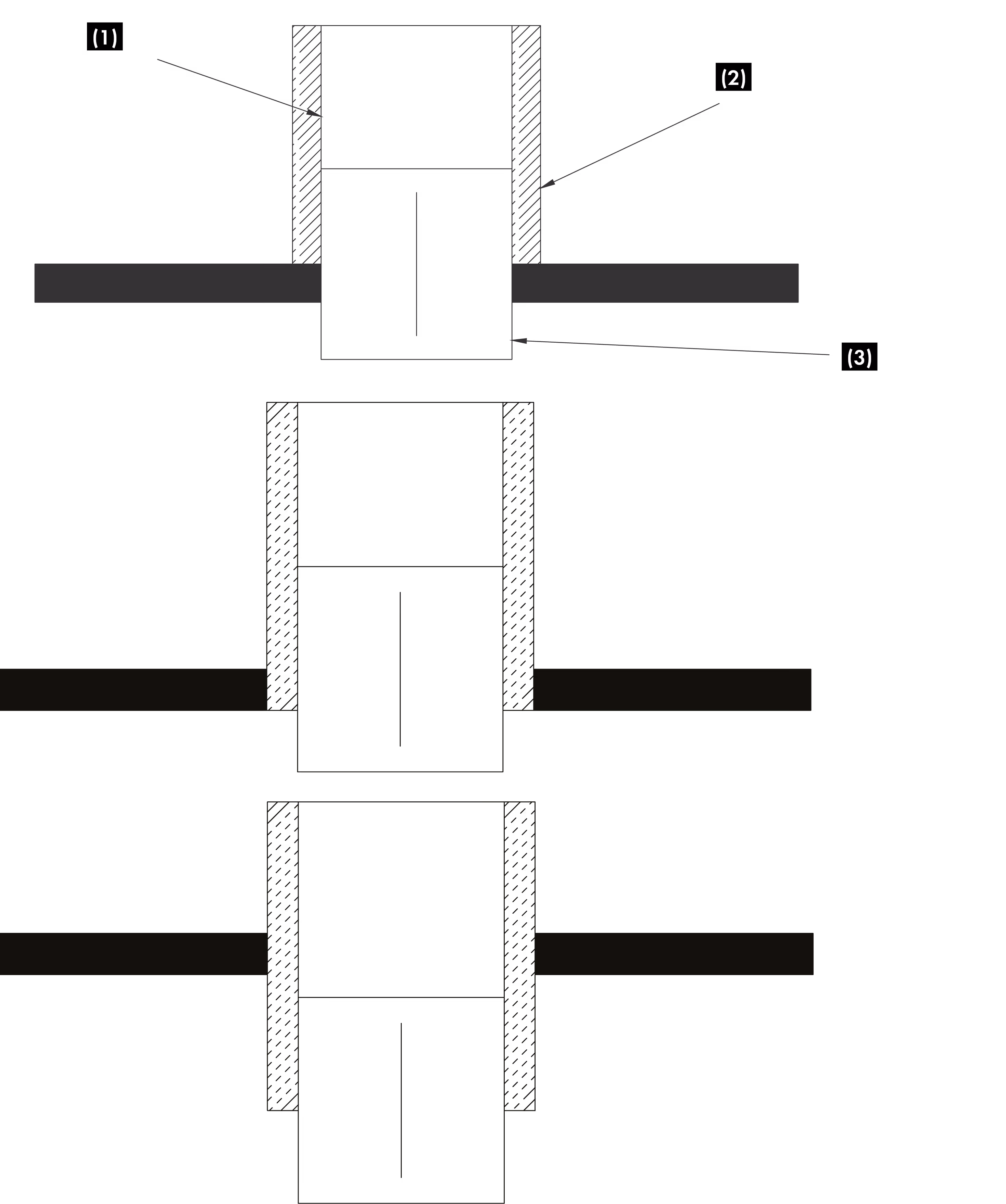

Otras configuraciones posibles para la instalación en forjado /techo
Dimensiones con marco
- (Ln + 10) x (Hn + 10)

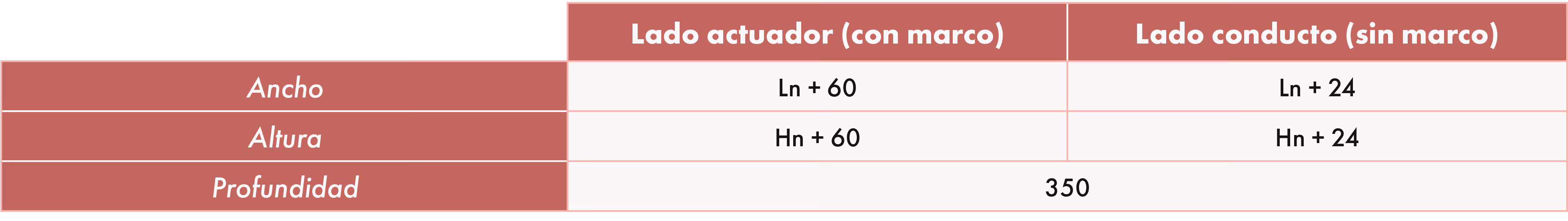

Dimensiones externas [mm] (no incluye dimensión del mecanismo)
- La instalación debe ser realizada de acuerdo a los PV de ensayos.
- La estanqueidad al aire se mantendrá si la compuerta se instala de acuerdo con las indicaciones dadas en su ficha técnica.
- Esta solución sólo puede instalarse en interiores.
- El montaje en batería no es posible.
TABLA DE SUPERFICIE ÚTIL PARA REF VD® 3
En m²

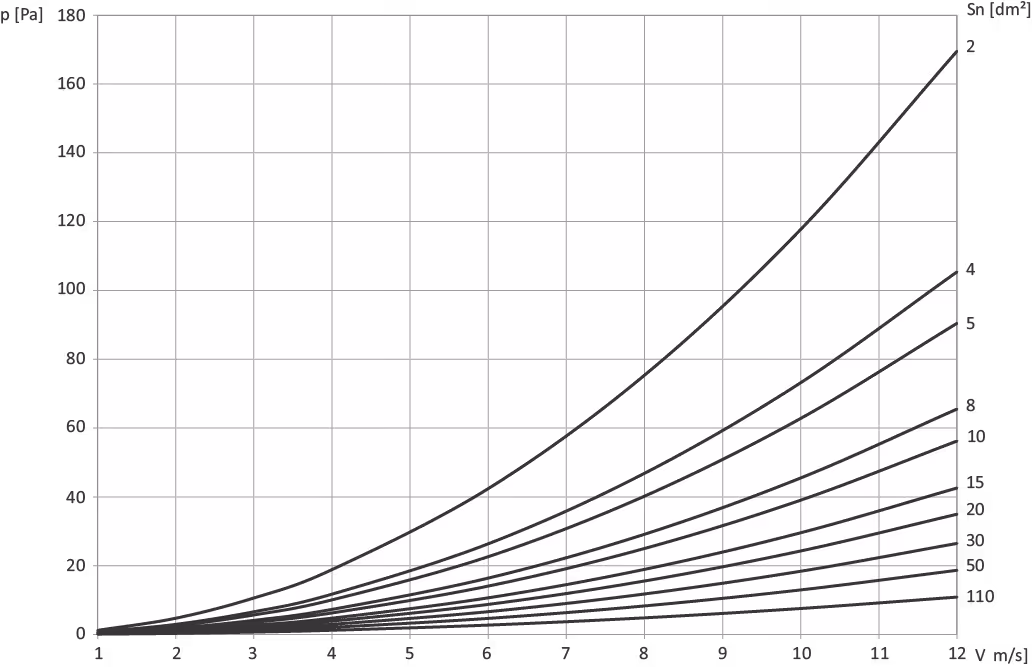

CURVAS DE PÈRDIDAS DE CARGA PARA REF VD® 3
Sn [dm²] = superficie útil de ref VD³
p [Pa]= pérdida de carga
Kit FDCB
Para evolucionar la versión unipolar a la bipolar.
Kit de motorización
Para rearme a distancia.
Marco para REF VD® 3
Para conectar a la compuerta del conducto.
Adaptación circular para REF VD® 3
Para conectar la compuerta a conducto circular.
