Ventajas
Sistema Bag In / Bag Out para la protección del operario.
Estanqueidad de la carcasa garantizada ± 5000 Pa (según EN 1886).
Penetración local a nivel de la junta inferior al 0,01% (ensayo Emery 3004).
Marco cambio doble de bolsa sin rotura del aislamiento.
Montaje sencillo y eficaz de los filtros.
Gama
3 tamaños de caja para filtros de tamaño estándar:
- 3.6.2 (L305 x H610 x P292 mm), 6.6.1 (L610 x H610 x P150 mm) y 6.6.2 (L610 x H610 x P292 mm).
2 profundidades de filtrado:
- 150 mm y 292 mm.
Tipo de filtro permitido (debe pedirse por separado):
Alta eficiencia:
- ePM1 60% (F7) u 80% (F9): FR MPC, miniplisado compacto, espesor 48 o 150 mm.
- ePM1 60% (F7) o 85% (F9): FR MP GD, mini plisado multidiédrico, caudal elevado, espesor 292 mm.
Muy alto eficiencia:
- E11, H13, H14: FR EFI MPP, mini pliegue profundo, espesor 150 o
292 mm. - E11, H13, H14: FR EFI MPM, mini plisado multi diedros, caudal elevado, espesor 292 mm.
Carbón activado:
- FR CO, carbón activado compacto, espesor 292 mm.
Denominación
Aplicación / Utilización
- Extracción de aire en laboratorios de seguridad microbiológicos (nivel de contención P3 o P4).
- Industria farmacéutica, química o nuclear.
- Centros biotecnológicos, hospitales e institutos veterinarios.
- Cambio de filtros sin riesgo de contaminación: solución ideal para instalaciones en las que los operarios o el entorno no pueden entrar en contacto con los contaminantes (partículas o moléculas) que se encuentran en el filtro o la caja.

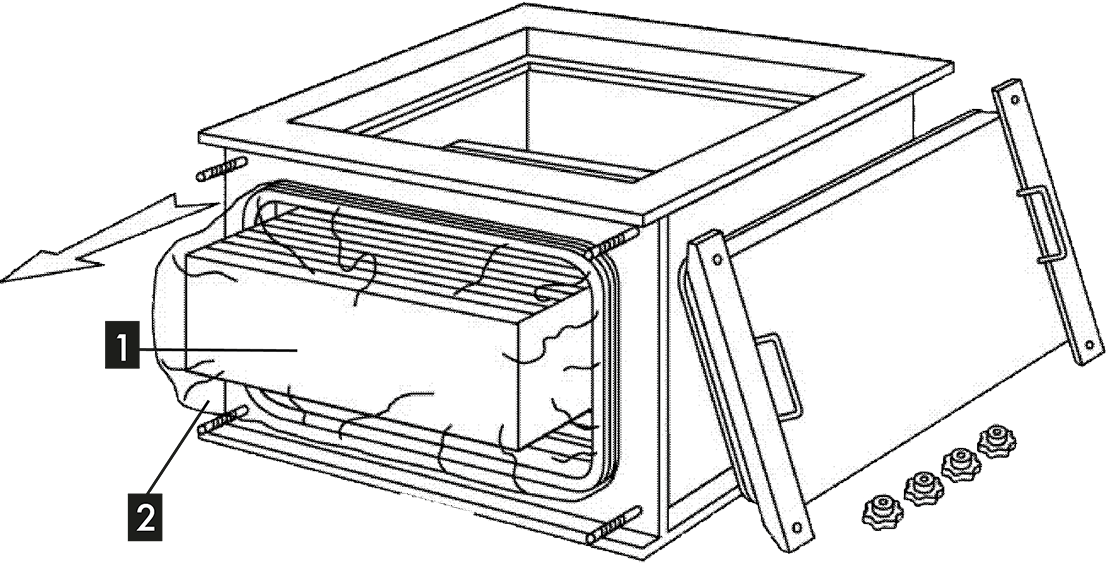

Construcción / Composición
- Caja y junta de chapa de acero de 2 mm de espesor, soldada de forma estanca y pintada de blanco.
- Sistema de cierre con un marco de acero inoxidable alrededor de todo el filtro.
- El marco se acciona mediante dos palancas giratorias.
- Instalación de la bolsa de contención mediante cierre elástico en marco doble (suministrado con el equipo).
- Puerta de cierre en chapa de acero pintada en blanco con dos botones.
- Está equipado con un dispositivo seguridad que impide que la caja se cierre si se instala incorrectamente.
- Conexión de la caja a la red por medio de una junta rectangular preperforada.
- Tomas de presión sin conexión de filtro por delante y por detrás .
Opciones
- Caja de acero inoxidable AISI 304.
- Manómetro de presión diferencial.
- Otros colores posibles a pedido.
- Instalación de la caja en estructura, colector por delante y por detrás (versión Compo).
- Montaje de las cajas en batería:
En serie para niveles dobles o triples de filtraje.
En paralelo para caudales a tratar muy elevados. - Conexión para toma de presión.
- Compuerta estanque de clase 4 según la norma EN 1751.

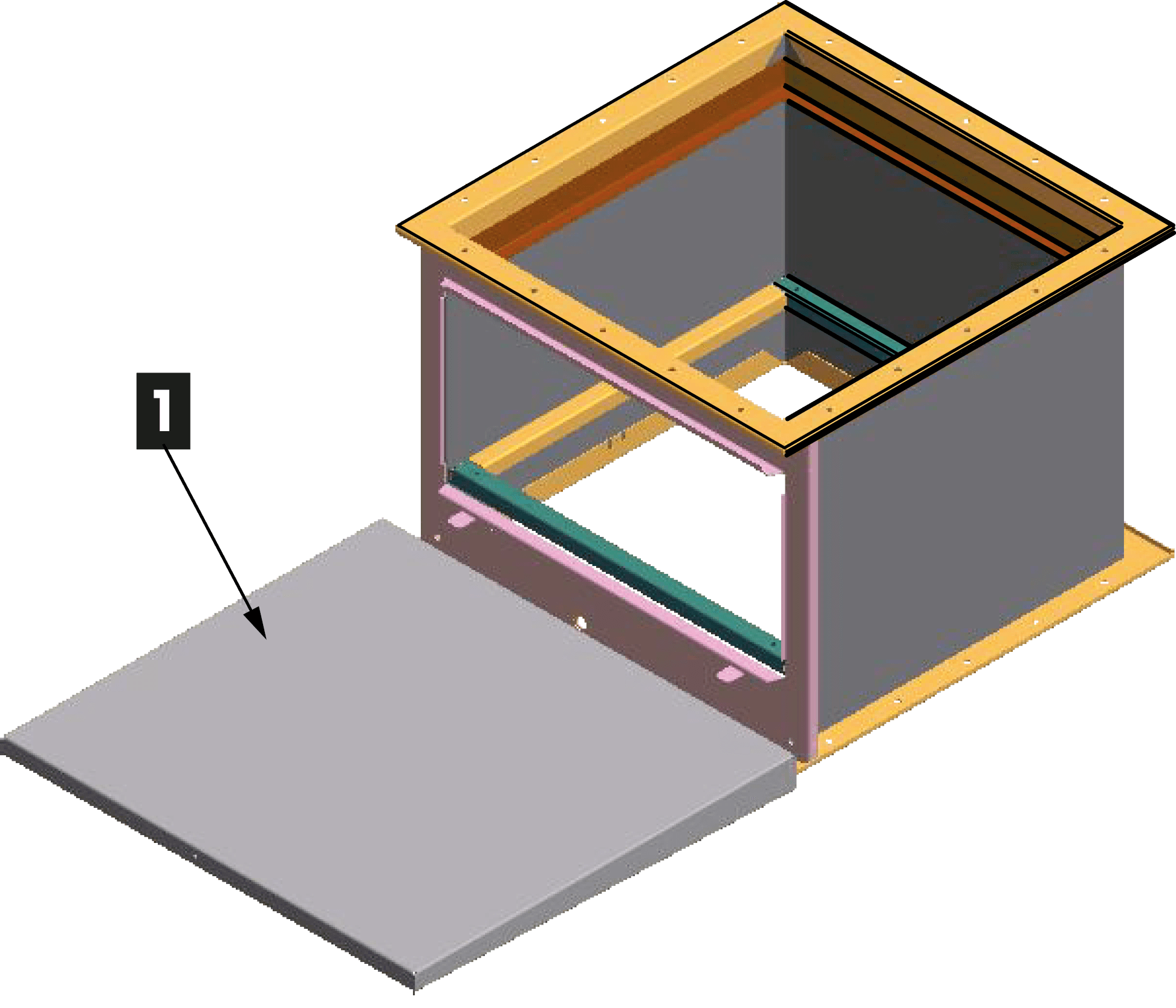

- Panel de soporte para la sustitución del filtro.
Embalaje
- Vendido por unidad.

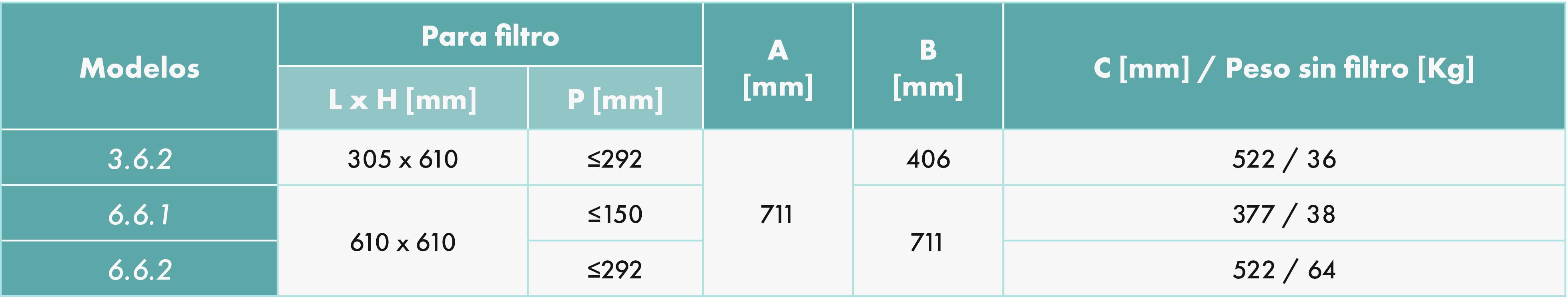

DIMENSIONES
PRINCIPIOS DE FUNCIONAMIENTO
Sécur'Air®:
- Caja de filtros THE con solución Bag In - Bag Out que consiste en un sistema de bolsas integrado (de plástico) para la protección de los equipos de mantenimiento durante la sustitución de los filtros.
Sécur'Air® Compo - sistema montado en batería:
- Conjunto completo listo para conectar.
- Montaje in situ.
- Sistema modular en batería en función del caudal necesario para la instalación, con 2 niveles de filtraje.
Ejemplos de instalación de 2 cajas en paralelo:
Estanqueidad probado.
LÍMITES DE UTILIZACIÓN
- Los límites de los caudales a tratar dependen de los filtros seleccionados.
CLASIFICACIÓN ES
- Clasificación EN 1886 de acuerdo con la Directiva de Productos de Construcción 89/106/CE.
MANTENIMIENTO DEL FILTRO EN 12 PASOS
Conexión a conductos circulares para Sécur'Air
Compuertas de cierre estanco
FR MPC
Filtro mini-plisado muy compacto eficiencia: ePM10 65%, ePM1 60% (M6 / F7) o 80% (F9).
Consulte AQUÍ la ficha del producto para más información.
FR MP GD
Filtro alto eficiencia: (ePM1 60% (F7) o 85% (F9).
Adecuado para grandes caudales de aire.
Consulte AQUÍ la ficha del producto para más información.
FR EFI MPM
Filtro de muy alta eficiencia: E11, H13, H14.
Adecuado para grandes caudales de aire.
Gran capacidad de retención: mayor durabilidad.
Manija estándar para facilitar la extracción.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
FR CO
Filtro de carbón activado .
Elevada capacidad de adsorción.
Consulte AQUÍ la ficha del producto para más información.
Carbón impregnado
A petición.
