Ventajas
Solución ideal para la renovación de aulas: no se espera red ni recuperación impulsión , calidad del aire garantizada, programación sencilla, funcionamiento económico.
Confort acústico con prestaciones entre las mejores del mercado (nivel sonoro inferior a 35 dB (A) a 1 m).
Dos instalaciones: techo o semicerrada.
Solución de intercambiador con certificación Eurovent del 95% de alto rendimiento y motores de bajo consumo.
Gestión electrónica del confort integrado de serie con mando a distancia ergonómico y simplificado para el usuario final (opcional).
Gama
- 3 modelos: 400, 700 y 1000.
- Configuración de techo o semi-empotrada.
- Versiones con y sin batería eléctrica para precalentamiento y/o postcalentamiento integrada.
- Versión postcalentamiento con batería de agua caliente.
- Versión de calefacción/refrigeración con batería change-over .
Denominación
Aplicación / Utilización
- Central de doble flujo descentralizada para ventilación de ambientes por sala ( sala de aula, sala de reunión o sala aislada).
Construcción / Composición
Construcción:
- Monobloc doble capa en aluminio RAL 9016 con 25 mm de aislamiento PIR M0.
- Rejilla de impulsión de aire optimizada .
Ventilador:
- Ventilador centrífugo de rueda libre.
- Alimentación 230 VC 50 Hz.
Motor:
- Motor ECM de bajo consumo.
Intercambiador:
- Contraflujos certificados por Eurovent (programa AAHE).
- Hasta un 95% de eficiencia dependiendo de las condiciones de utilización.
Filtros:
- Acceso directo a los filtros para una rápida y fácil sustitución.
- ISO ePM 1 60 % (F7) en aire nuevo.
- G4 en aire de retorno (ISO ePM10 60% (M5) opcional).
- Control de la obstrucción del filtro mediante un transductor de presión.
Batería eléctrica:
- Protecciones térmicas.
Batería calentador de agua:
- Con protección contra las heladas a través de la sonda.
Batería change-over:
- Con protección contra las heladas a través de la sonda.
Batería eléctrica de precalentamiento:
- Permite que el intercambiador de calor funcione en invierno.
- Arranca a partir de -8°C cuando se detecte el riesgo de congelamiento.
Otras características:
- Bypass de fábrica.
- Evacuación de condensados (bomba como accesorio).
Comunicación GTC / GTB:
- Modbus RTU-RS 485.
- Modbus TCP / IP.
- BACnet / IP.
- KNX (por protocolo).
- LON (por protocolo).
Regulación avanzada con:
- Pantalla táctil a color con una interfaz intuitiva.
- Caja de control remoto con cable IP30.
- Caudal variable entre 0 y 100%.
- Reloj integrado.
- Caudal constante.
- Sensor de CO₂ integrado.
Opciones
Embalaje
- Vendido por unidad.
DIMENSIONES Y PESOS
LÍMITES DE UTILIZACIÓN
- Instalación interior solamente.
- Temperatura ambiente entre + 5° C y + 40° C.
- Batería desde precalentamiento desde - 8° C.
- Humedad relativa de hasta el 90%.
CARACTERÍSTICAS ELÉCTRICAS Y SUMINISTRO GENERAL
- Silent School® se suministra con una caja de conexiones eléctricas con las características descritas en las tablas siguientes, según los modelos.
Modelos sin batería de precalentamiento / sin batería eléctrica adicional
Modelos sin batería de precalentamiento / con batería eléctrica adicional
Modelos con batería de precalentamiento / sin batería eléctrica adicional
Modelos con batería de precalentamiento / con batería eléctrica adicional
Características de los motores eléctricos
Características de la batería de precalentamiento
Características de la batería eléctrica

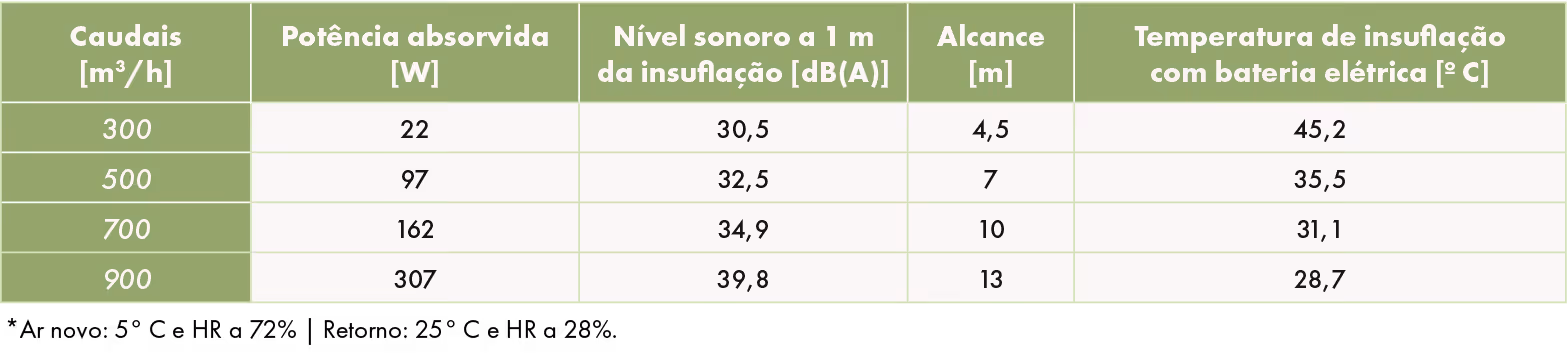

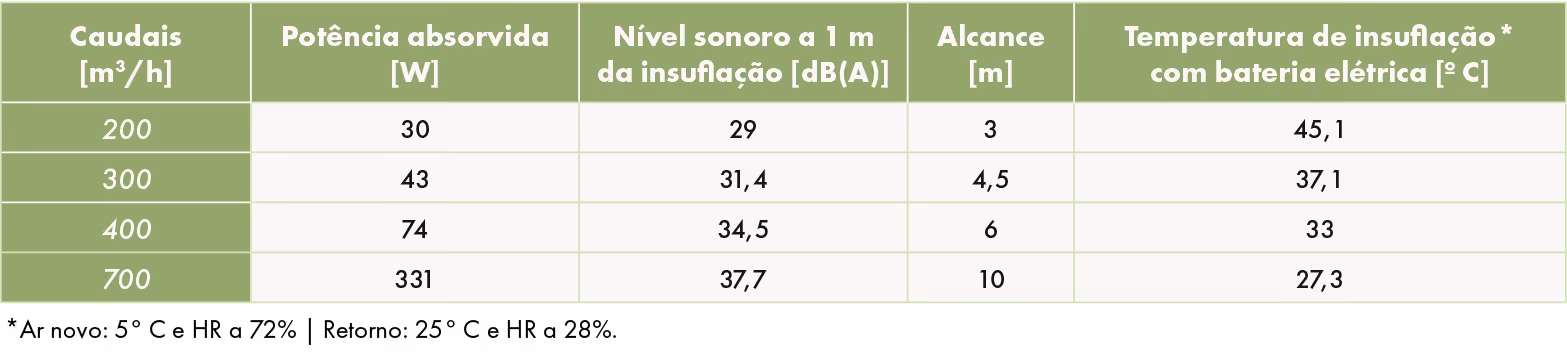

Características generales
Modelo 400
Modelo 700
Modelo 1000
Características de la batería de calentamiento de agua
Coeficientes de corrección de la potencia de las baterías de calentamiento de agua
Características de la batería Change-Over
Refrigeración
Coeficientes de corrección de potencia de la batería de refrigeración
REGULACIÓN OXÉO® TOUCH2 EASY
- La gestión se realiza desde el mando a distancia o desde la supervisión del edificio.
Control táctil a color:
- El mando a distancia permite definir los parámetros de funcionamiento y la visualización de las alarmas.
- El cable de conexión tendrá un máximo de 50 m.
- Longitud suministrada de base : 10 m.
- Conexión por cable.
Control remoto para el usuario final (opcional):
- 3 parámetros configurables: temperatura +/-, caudal +/-, On/Off (por defecto).
Solución Plug & Play con:
- Sondas de temperatura.
- 1 sonda de protección del intercambiador.
- 2 presostatos para indicar la obstrucción del filtro.

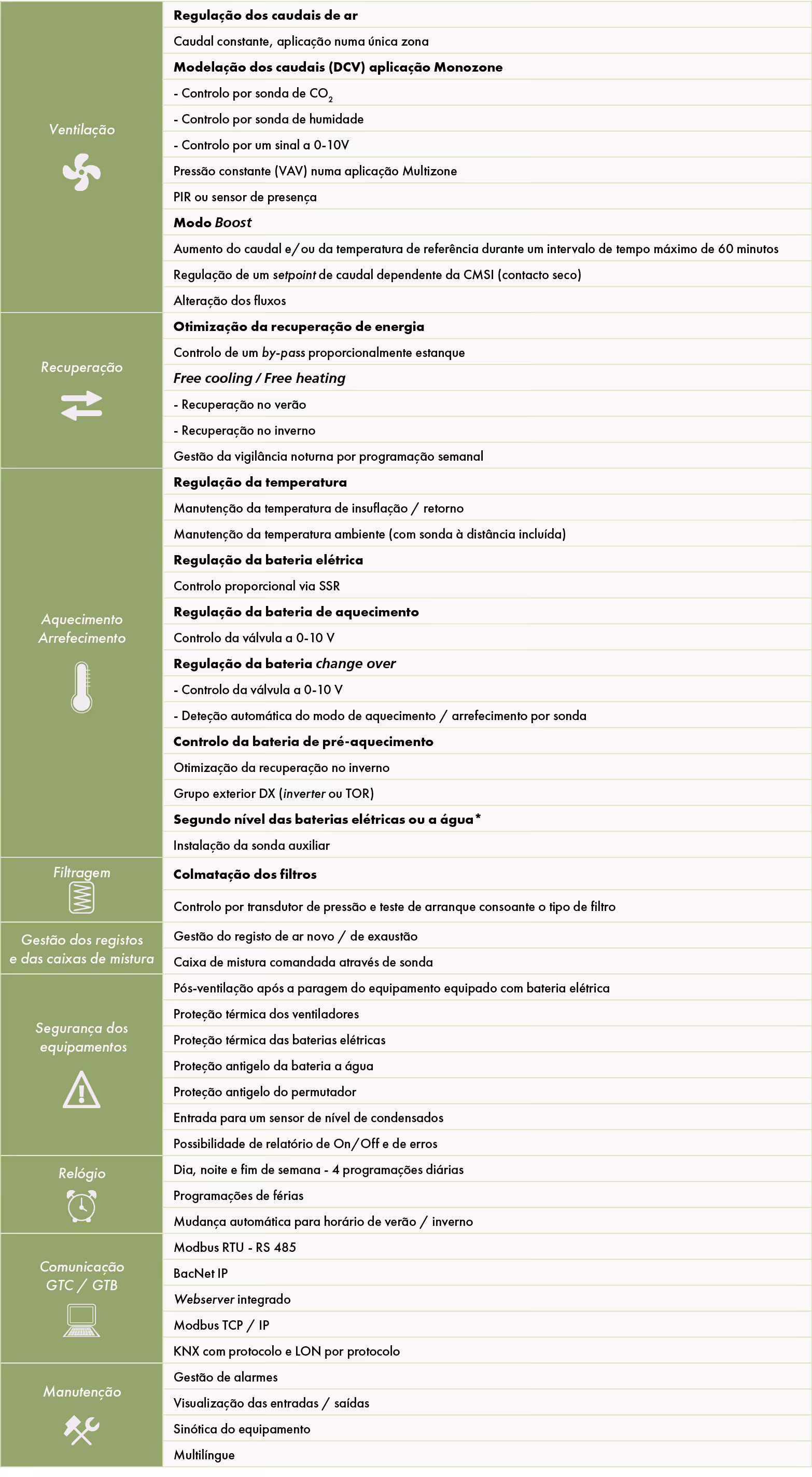

Descripción de la regulación
INSTALACIÓN DE LA ESTUFA ESCOLAR SILENT®.
Configuración de techo
Configuración semi empotrada
EFICIENCIA TÉRMICA
- Cumple la norma EN 308 con las siguientes condiciones:
- Aire exterior: T = - 7 °C; HR = 90 %.
- Aire interior: T = 20 °C; HR = 50 %.
Filtro ISO ePM 2,5 80% (F8)
Sonda de CO₂
Entre 0-1100 ppm y 0-2000 ppm.
Consulte AQUÍ la ficha del producto para más información.
Sonda IAQ de partículas finas
Para instalación en pared, con pantalla LED de 3 colores.
Sonda de presencia
Cable del control
Longitud 5 m (suministrado).
Kit de válvula de 3 vías para Silent School®
Equipado con servomotor NO.
Mando a distancia Oxéo® Touch2
Control especialmente diseñado para el usuario final.
Permite ajustar el caudal, la temperatura, el arranque y la parada del equipo.
Pantalla táctil a color.
Bomba de extracción de condensados
Protocolo de comunicación
KNX, LON.
