Ventajas
Sistema modular en función de las dimensiones del local.
Sin ocupación de espacio en el suelo.
Instalación sencilla.
Sin localización fija para los vehículos.
Gama
3 secciones de rieles:
- 2ETK: caudales inferiores a 1400 m³/h.
- XTK 1: caudales inferiores a 1800 m³/h.
- XTK 2: caudales inferiores a 2700 m³/h.
- Kits flexibles montados en bobinas
Denominación
Aplicación / Utilización
- Permite transportar el aire contaminado captado por los elementos móviles montados en un riel (flexible) antes de descargarlo fuera del espacio en cuestión.
- Los elementos de recogida están montados en transporte móvil a lo largo de toda la longitud del riel y colocados al nivel del vehículo.

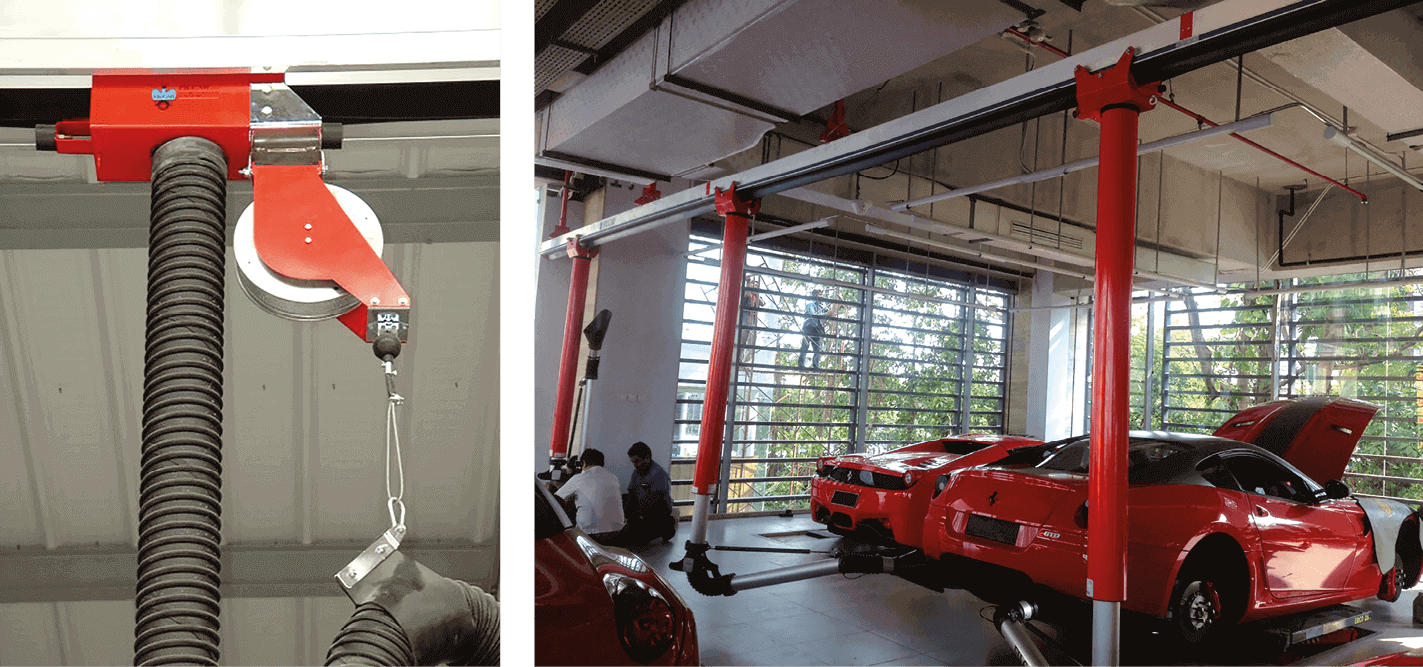

Construcción / Composición
- Rieles de aluminio con bandas de goma de neopreno para garantizar la estanqueidad.
Kit flexible montado en el marco:
- Un carrete equipado con un equilibrador de retorno.
- 1 manguera flexible (Ø75, 100, 125 o 150 mm y L = 7 o 10 m) equipada con una boquilla de goma BCA.
- 1 junta flexible y 2 abrazaderas.
- Pieza de separación en la parte delantera y trasera de la junta de goma.
Opciones
- Posibilidad de un brazo Carapace® Flex montado en un riel (XTK y ETK) para su aplicación en los humos de soldadura.
- Posibilidad de montaje sobre rieles del Gazpar® T (ETK y XTK) para su aplicación en gases a partir de exhaustación (enrollador).
- Kit de desbloqueo automático.
- Recomendado para SDIS y centros de rescate.
Embalaje
- Vendido por unidad.

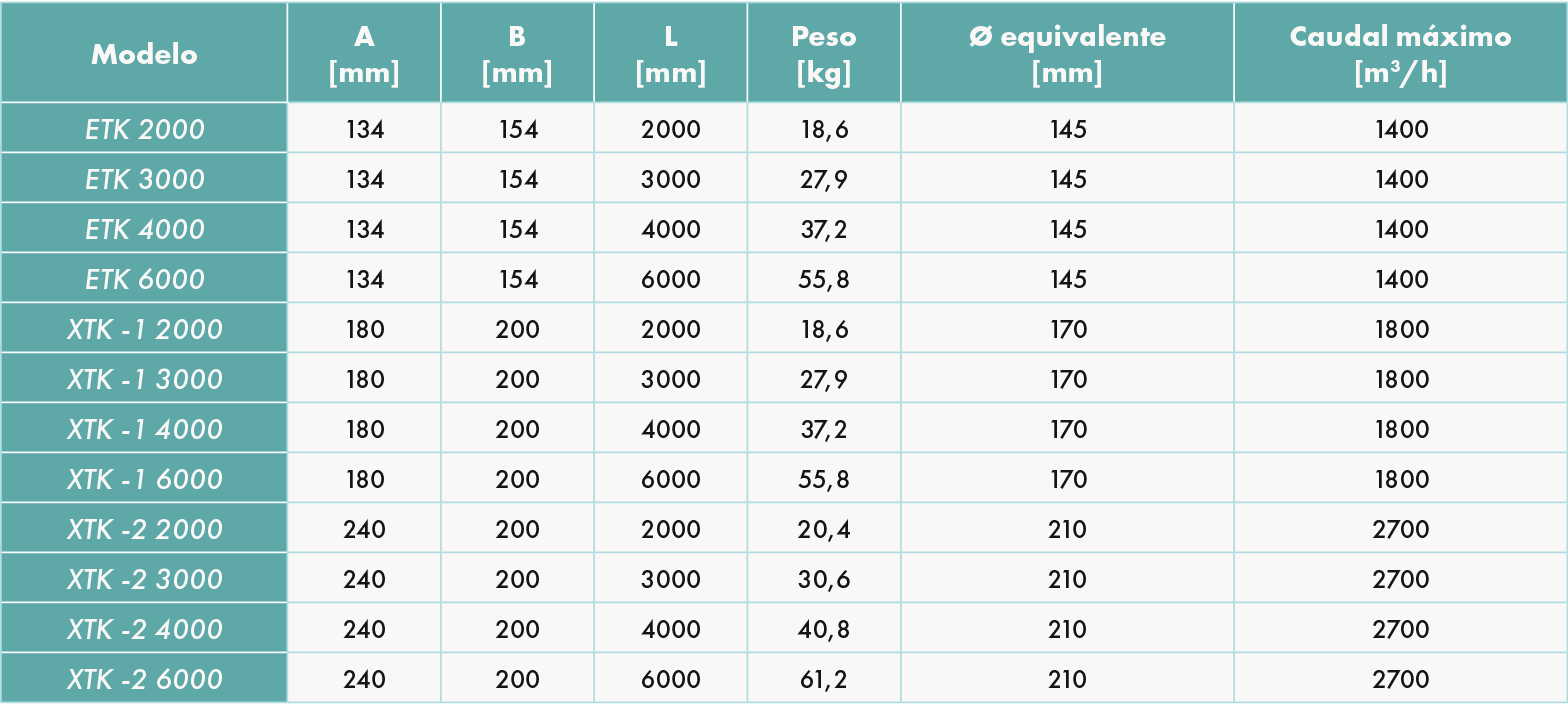

DIMENSIONES Y PESOS
LÍMITES DE UTILIZACIÓN
- Límite máximo de temperatura: 60° C en funcionamiento continuo.
VISTA EXPLOSIONADA
Detalles de la ruta

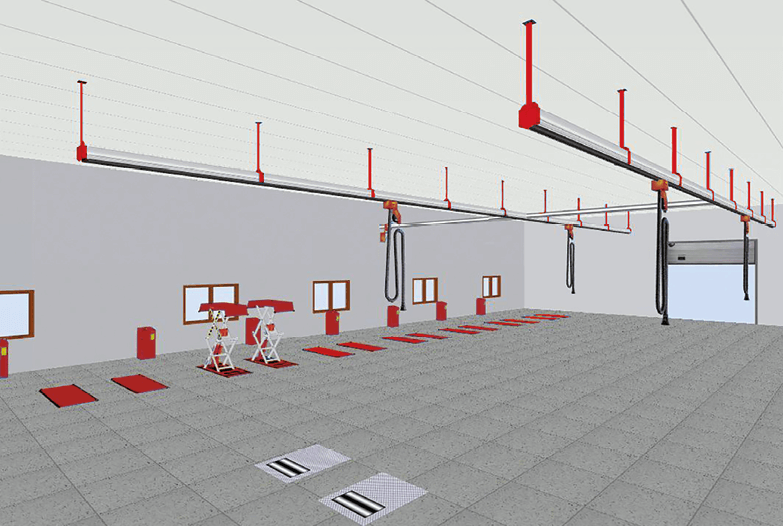

PRINCIPIO DE FUNCIONAMIENTO
AL
Ventilador de captación para instalación centralizada.
Consulte AQUÍ la ficha del producto para más información.
Visor de salida
Salida circular para la conexión a la red de extracción.
Colocación en la fila, a la salida.
Soporte para la fijación al carril
Se debe colocar en los rieles de soporte.
Soporte de montaje en carril
Se debe colocar entre cada carril.
Junta de cierre
Para colocarse en línea, en la entrada.
1 junta de bloqueo por carril.
