Soft Drive® V2
Convertidor de frecuencia IP20 controlado por señal de 0 - 10 V y con posibilidad de comunicación GTC
ver modelos en stockplus
Hoja de datos del producto Versión PDF
Más información
.svg)
Ventajas
Caudal de aire ajustable del 30 al 100% mediante panel táctil digital situado en la parte frontal de la unidad.
Ampliación de la gama: hasta 18,5 kW.
Fácil instalación: los parámetros se ajustan en fábrica.
Filtro RFI integrado.
Control mediante mando a distancia Evolys® 2 o señal 0-10V.
Posibilidad de comunicación GTC en ModBus RTU.
Permite el montaje en yuxtaposición.
Seguridad Gestión: control de la electroválvula de gas, modo evacuación de humos, conexión de la caja de corte.

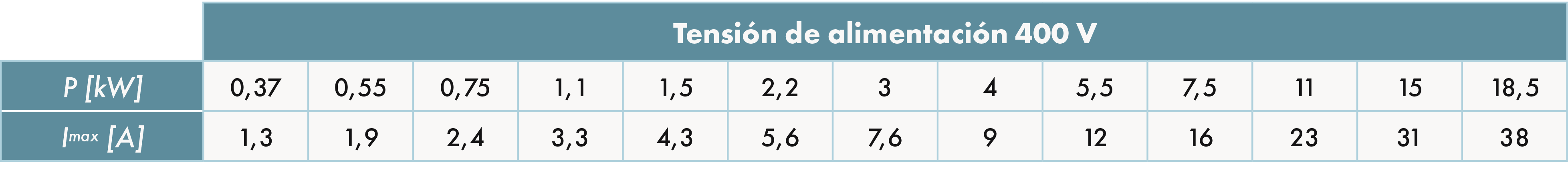

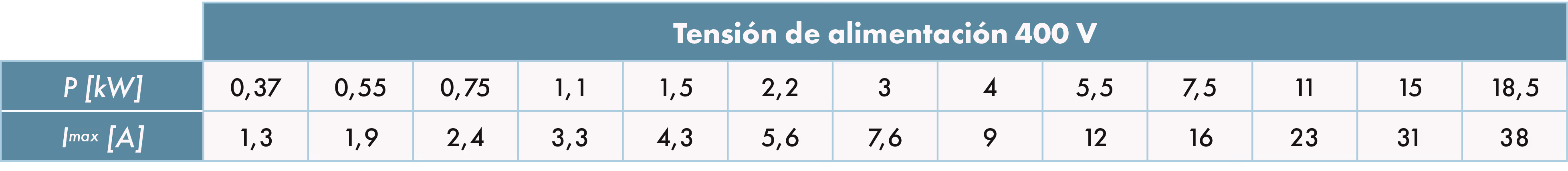

Gama
- Alimentación trifásica de 400 V - 50/60Hz para motor trifásico de 400 V.
Denominación
Aplicación / Utilización
- Accionamiento de frecuencia variable para aplicaciones de ventilación con motores trifásicos estándar de 400 V.
- Accionamiento de frecuencia variable para el control automático del caudal.
Construcción / Composición
Opciones
Embalaje
- Vendido por unidad.
CARACTERÍSTICAS TÉCNICAS
- Tensión trifásica 400 V, 50 Hz (sin neutro).
- Panel táctil digital, indicador de funcionamiento, alarma e indicación de error en la parte frontal del equipo.
- Indicaciones de funcionamiento, alarma y error.
- IP Box 20.
- Puesta en marcha fiable a valores de referencia.
- Funcionamiento en modo de control local o remoto.
- Función Boost: arranque garantizado, independientemente de la pérdida de carga del circuito de viento
- Rampas de aceleración y desaceleración preestablecidas para evitar el bloqueo en el arranque.
- Linealidad de la velocidad sea cual sea la pérdida de carga del circuito de viento: el motor funciona a la velocidad fijada por el potenciómetro.
- Corrección automática de la caída de tensión de la red para mantener la velocidad del ventilador.
- Protección: del motor contra sobrecargas; del accionamiento contra sobretensiones y subtensiones.
- Velocidades de salida: preajustadas del 40 al 100% de la velocidad nominal del motor.
MÁS INFORMACIÓN
- Consulte el video tutorial de Tecnic'Air sobre cómo configurar Soft Drive® V2 en nuestro canal de You Tube y suscríbase:

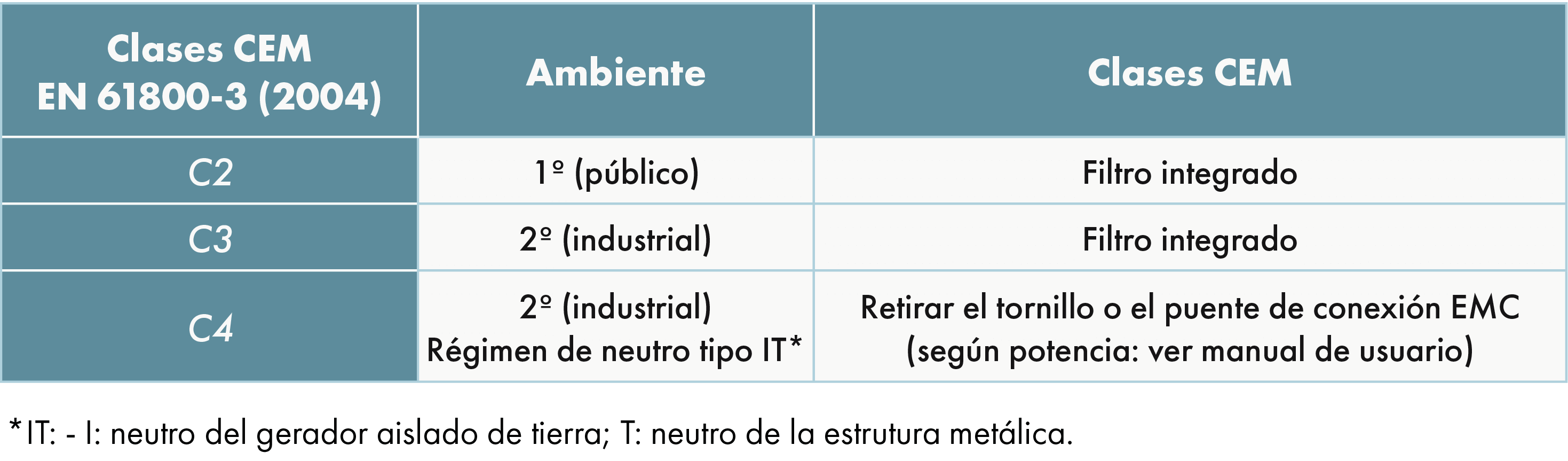

CEM: ENTORNO DE INSTALACIÓN
- El Soft Drive® V2 cumple los requisitos de la norma EN 61800-3 (2004), que fijo limita la emisión y la inmunidad a las perturbaciones de alta frecuencia y distingue dos tipos de entorno. El primero designa, en la práctica, las redes eléctricas públicas; el segundo, las redes industriales.
DIMENSIONES
Diagrama aplicable a los modelos de 0,37 a 5,5 kW
<span class=”text-nota”>O comando à distância Evolys® One também poderá controlar o Soft Drive® V2.</span>
V2 SOFT DRIVE® ENSAMBLAJE
- Para una instalación óptima, debe utilizarse un cable apantallado para evitar las interferencias electromagnéticas.
- El Soft Drive® V2 debe montarse en posición vertical para garantizar unas condiciones óptimas de refrigeración.
