Ventajas
Excelente estanqueidad (junta de goma en las aletas).
Silencioso (soporte de plástico antifricción, junta de goma).
Modularidad (aletas reversibles).
Gama
- 225 tamaños disponibles (tarifas).
- Dimensiones límite de fabricación: 200 x 200 mm / 2000 x 2000 mm.
- Velocidad máxima recomendada del flujo de aire de 4 m/s (principio de selección).

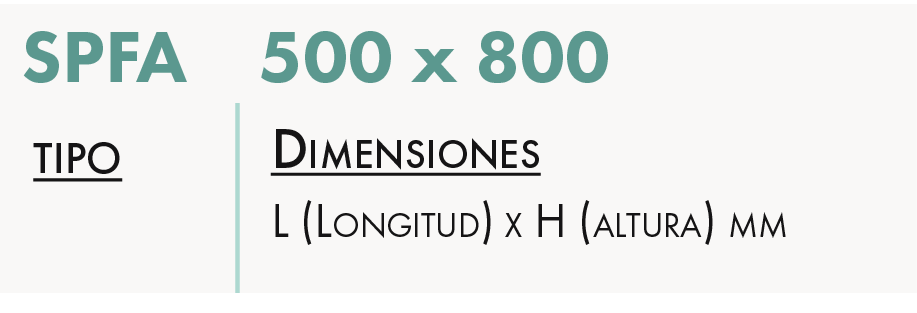

Denominación
Aplicación / Utilización
- Compuerta reversible: montaje en la extracción (estándar) o en la entrada de aire fresco.
- Mantenimiento de la sobrepresión o depresión en un espacio respecto al exterior o otro espacio intermedio.
- Compuerta antirretorno.
- Utilización en climatización, ventilación o calefacción.
Construcción / Composición
- Refuerzo central para anchos superiores a 1200 mm.
Opciones
- Todos los colores RAL.
- Soporte en bronce.
- Versión de acero inoxidable.
- Dimensiones no estándar (consultar).
- Versión para velocidad elevada (hasta 10 m/s).
- Eje transversal de las aletas combinadas y refuerzo central.
Embalaje
- Vendido por unidad.

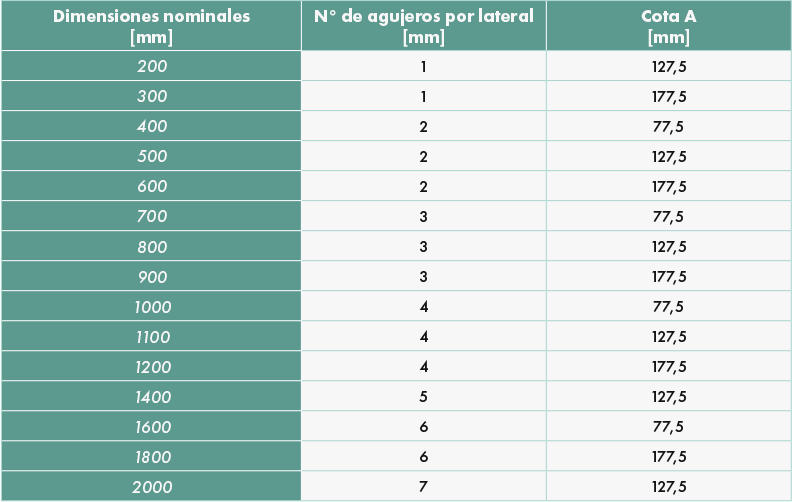

DIMENSIONES
Dimensiones nominales L x H = dimensiones del hueco.
LÍMITES DE UTILIZACIÓN
- Velocidad máxima de flujo de aire recomendada de 4 m/s (para velocidades superiores, consúltenos).
- Temperatura del aire: máximo 50° C en la versión estándar (para temperaturas superiores, consúltenos).
MONTAJE EN FACHADA EN LA SALIDA O ENTRADA DE AIRE

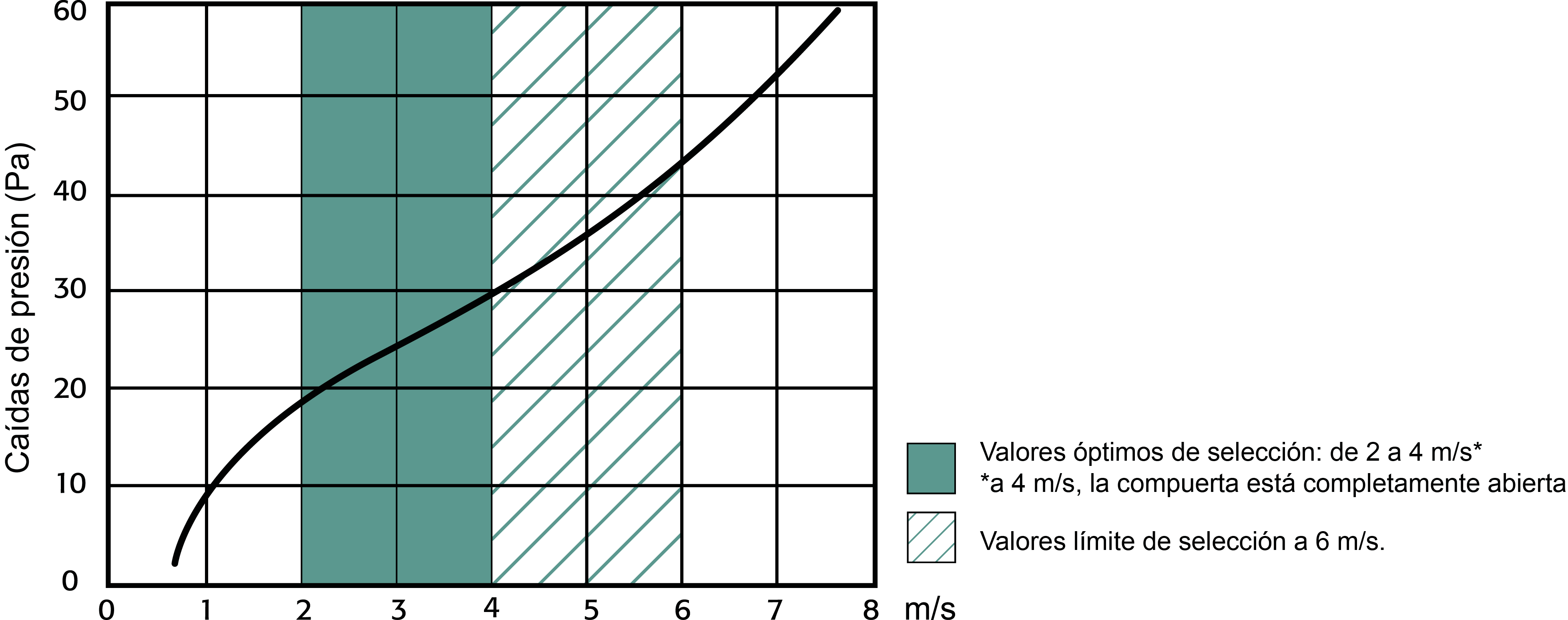

CURVA DE PÉRDIDA DE CARGA
PRINCIPIO DE SELECCIÓN DEL SPFA
Ejemplo:
- Caudal2000 m³/h = 0,55 m³/s (2000 ÷ 3600 = 0,55).
- Velocidad máxima = 4 m/s.
- Sección = Caudal ÷ Velocidad máxima = 0,55 ÷ 4 = 0,14 m².
- Posible elección = 400 x 400 u 800 x 200 o 200 x 800 (véase la tabla siguiente).

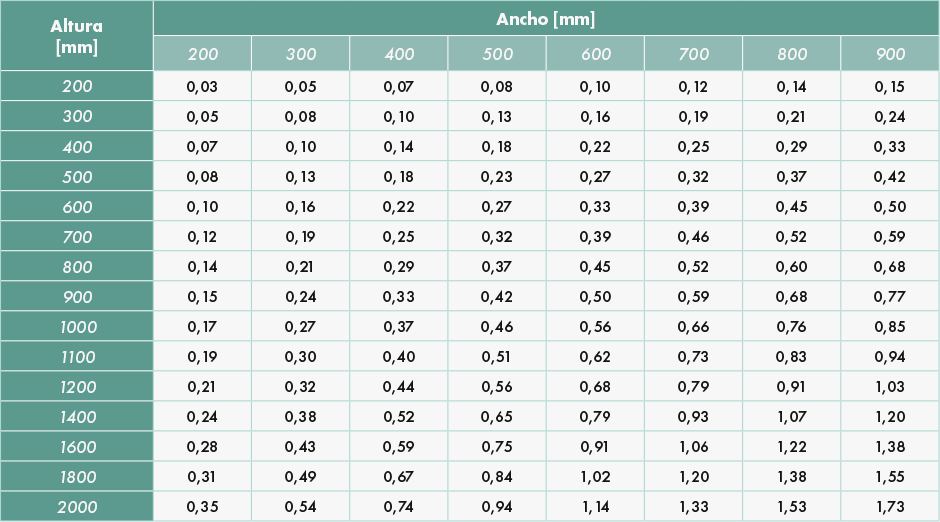

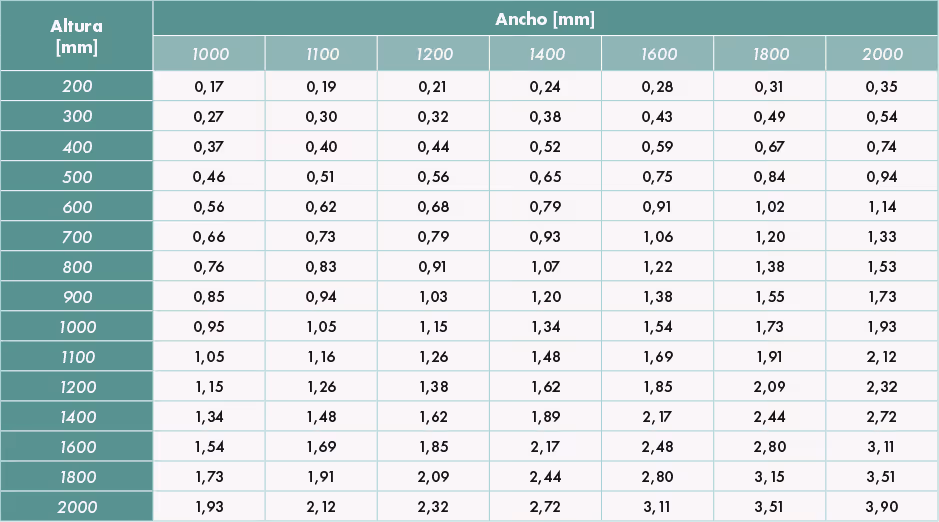

Selección de la compuerta [m²]

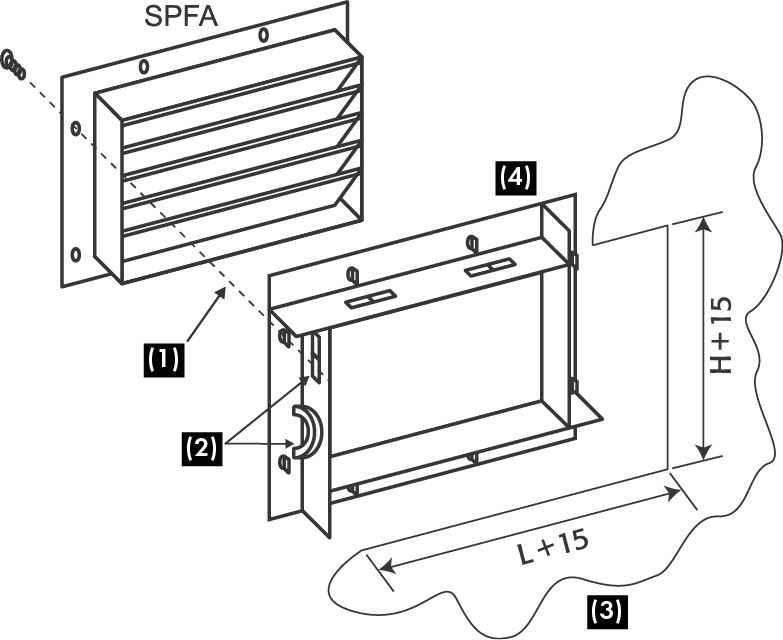

Contra-aire para rejilla SPFA
Se utiliza para el montaje en pared de la compuerta de sobrepresión SPFA .
Fabricado con perfiles de acero pintado L 35 x 20 mm.
Dimensiones de apertura en obra: para utilización de un contramarco: (L + 15) x (H + 15).
A petición.
Embalaje
Por unidad.
