Ventajas
Fácil de instalar.
Material de poliestireno: sin corrosión.
Compatible con sistemas autorreguladores y higrorregulables.
Gama
Denominación
Aplicación / Utilización
- Introducción de aire nuevo en edificios o lugares del sector terciario con requisitos acústicos.
- Aplicación visible o empotrada.
Construcción / Composición
- Adaptación plástica de la regulación del MPR.
- Silenciador STM.
- Adaptación acústica MAC 30 o 45 (opcional).
- Accesorio de PVC F 125 mm para el sellado (200 mm de longitud).
- Rejilla de fachada F 125 mm tipo GAE 125.
- Placa de acabado blanca para M-G.
Placa de acabado blanca para Isola.
Debe pedirse por separado:
7. Isola o M-G;
3. Adaptador acústico MAC 30 o 45.
Opciones
Embalaje
- Vendido por unidad.
DIMENSIONES
Montaje con MAC 30.
CLASIFICACIÓN
- NFP 50-402 - nivel de potencia sonora de una toma de aire.
- EN 20140-10 - Acústica.

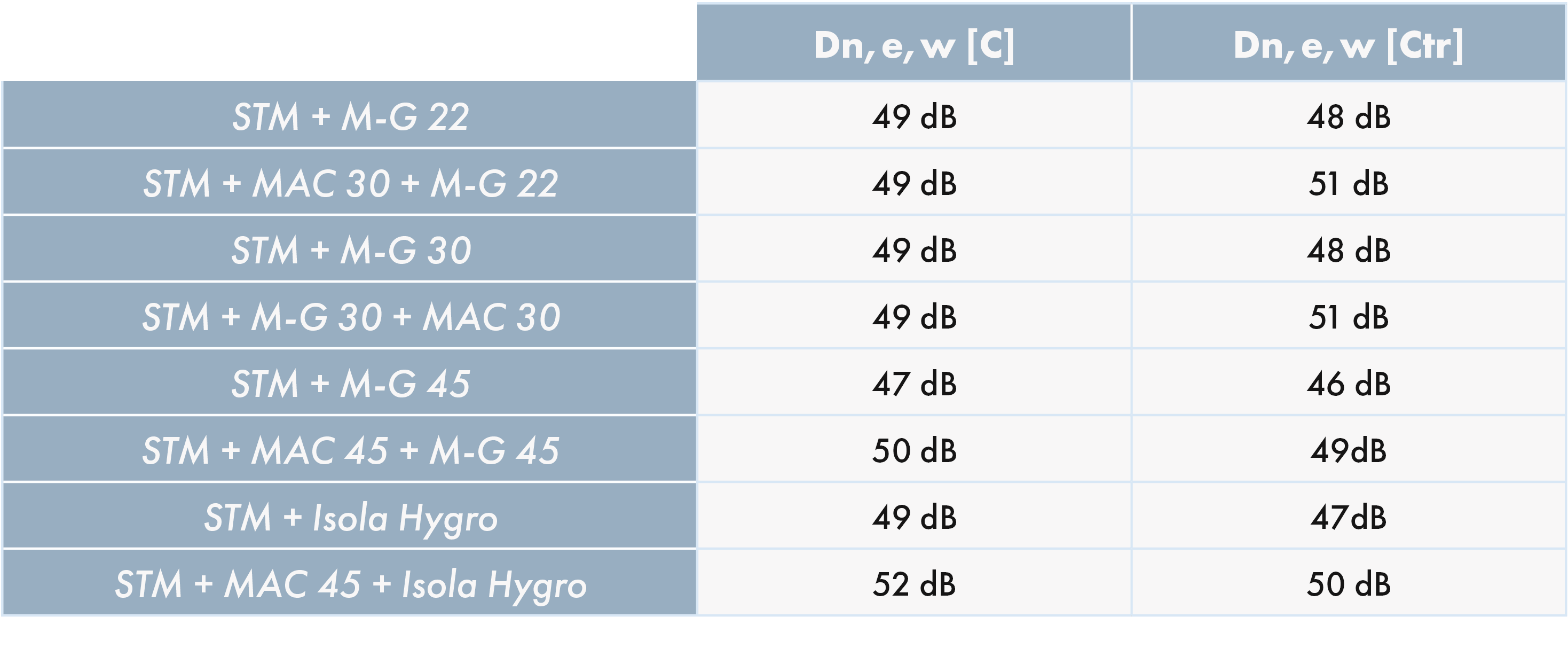

CARACTERÍSTICAS TÉCNICAS
MONTAJE EN SUPERFICIE
- Taladre de pared y selle el racor de PVC de Ø 125 mm con una ligera inclinación hacia el exterior.
- En el exterior, fije rejilla al parabrisas una vez finalizado el relleno.
- Cortar revestimiento a las dimensiones exteriores de la caja, 160 x 500 mm mínimo, con el eje del agujero Ø 125 mm centrado en el silenciador como referencia.
- Desmontar el lado de la fachada de antemano.
- Fije en la pared dos soportes para atornillar la caja y el marco al herraje, garantizando un acabado perfecto.
- La articulación trasera garantiza estanqueidad.
- Coloque y atornille la tapa de la carcasa con 6 tornillos.
- Atornille la entrada de aire.
MONTAJE EMPOTRADO
- Taladre un orificio en la pared y selle el racor de PVC de Ø 125 mm con una ligera inclinación hacia el exterior.
- En el exterior, fije rejilla al parabrisas una vez finalizado el relleno.
- Sin desmontar el silenciador, fije el conjunto a la pared.
- El accesorio MPR de orificio pasante reforzado debe entrar en el silenciador al menos 10 mm.
- Esta adaptación permite colocar el silenciador en la armadura, con un espesor de 80+10 a 100+10 mm.
- Para revestimientos más gruesos superior, prevea un segundo herraje ajustable.
