Ventajas
Solución complementaria adecuada para cajas con forma rectangular conexiones Rectil'Air® ECM e Rectil'Air® ECM Aislado.
Gama
Gama compuesta por 4 modelos:
- Altura de conexión: de 200 a 300 mm.
- Potencias: de 5 a 11 kW.
- Régimen de agua caliente: de 95/75° C a 50/30° C.

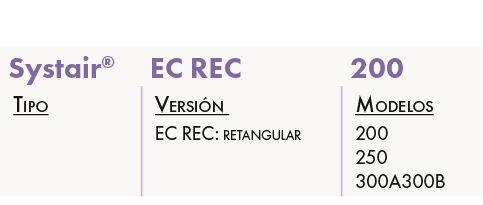

Denominación
Aplicación / Utilización
- Batería calefactor de terminal rectangular para instalación en plenum o conducto.
- Ideal como accesorio para cajas de ventilación rectangulares Rectil'Air® ECM o Rectil'Air® ECM Aislado.
Construcción / Composición
- Carcasa de acero galvanizado.
- Batería Calentador de agua de 1 fila, aletas con paso de 1,8 mm en aluminio, con circuito de cobre (Ø 3/8 x 0,35 mm), colector de acero.
- Conexiones a conducto rectangulares, marcos estándar con orificios pretaladrados de fijación provistos de juntas de goma.
- Panel extraíble para su limpieza.
Opciones
Embalaje
- Vendido por unidad.

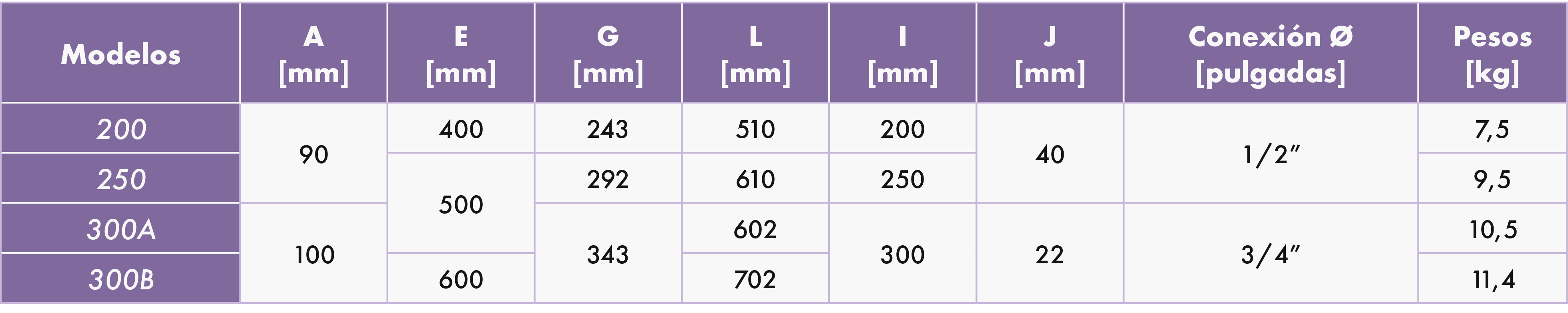

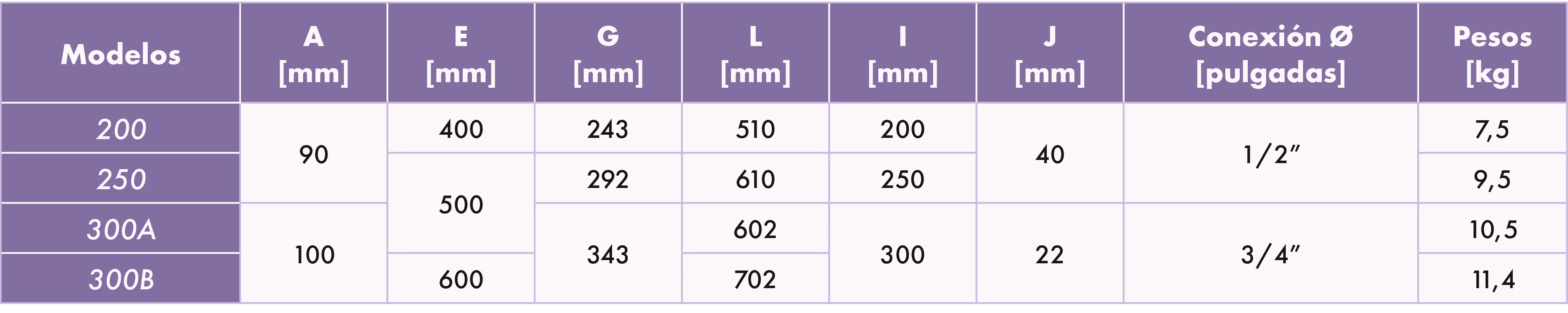

DIMENSIONES Y PESOS
LÍMITES DE UTILIZACIÓN
- De preferencia, este equipo debe montarse siempre después del ventilador.
- En caso de montaje aguas arriba (para aire precalentamiento ), asegúrese de que la temperatura del aire que sale de batería no supere el límite máximo permitido por el ventilador o la unidad de tratamiento de aire.
- Es aconsejable tener al menos 1 m de espacio libre entre la salida del ventilador y batería para que el flujo se distribuya uniformemente sobre la superficie de batería.
compuerta conductoPara cualquier instalación de batería calentada por agua, debe tenerse en cuenta una protección anticongelante mínima, como por ejemplo: tipoLDT, servomotor TOR de resorte, termostato anticongelante en .

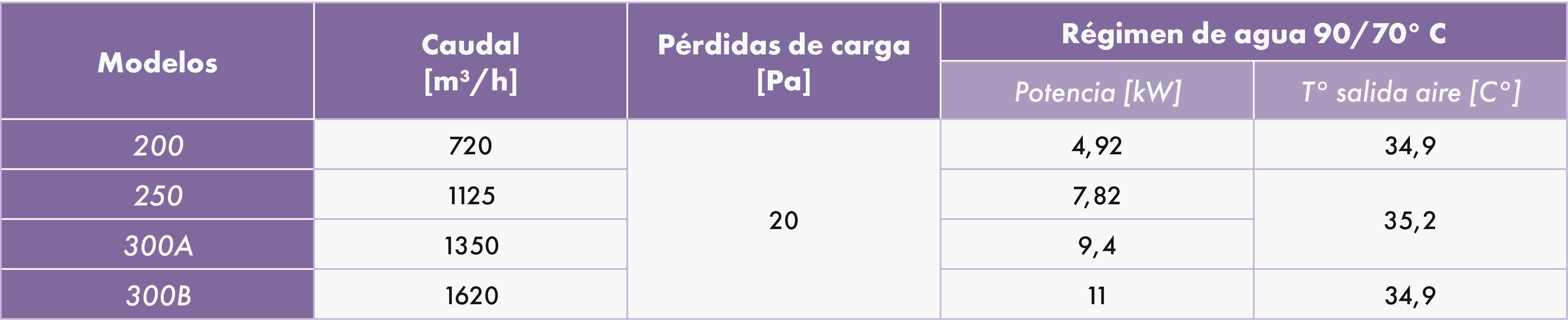

TABLA DE SELECCIÓN
Régimen hídrico de 90/70º C
Systair'O®
Regulación de la batería de agua: solución de control para los sistemas de tratamiento de aire.
Consulte AQUÍ la ficha del producto para más información.
