Ventajas
Recirculadores de aire integrados que posibilitan que se haga una recirculación de aire en el propio quirófano de hasta el 65% del caudal de aire insuflado.
Economía energética.
Menor área técnica para equipamientos y menos conductos.
Flujo diferencial: laminar unidireccional descendente con 0,2 m/s en la periferia y 0,4 m/s en la zona central.
Malla laminar de fibra de nylon con microperforación calibrada: estabiliza y unifica la difusión del aire en toda la zona del techo de flujo diferencial.
Cortina periférica: permite que el alcance del aire estéril estabilizado llegue a la zona de intervención del paciente de acuerdo con las normas DIN 1946-4 y HTM 03-01.
Gama
- Del modelo 26/26 al 35/32.

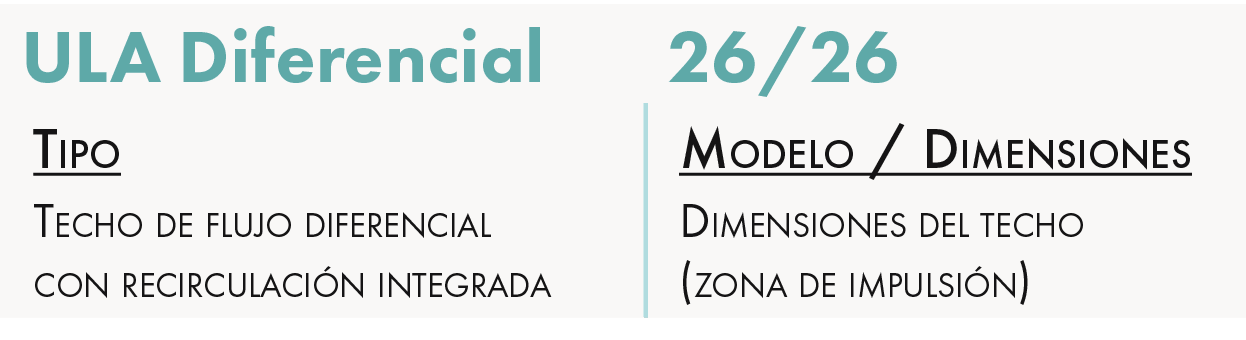

Denominación
Aplicación / Utilización
- La impulsión de aire aséptico en el quirófano será a través de un difusor con plenum y filtros de alta terminal eficiencia (HEPA) incorporados.
- La malla laminar microperforada y calibrada garantizará un flujo de aire unidireccional con dos campos de velocidad: uno central de 0,4 m/s y otro periférico de 0,2 m/s.
- Esta característica, combinada con la cortina periférica, minimiza la inducción de aire circundante potencialmente contaminado, garantizando así que la zona de intervención del paciente sea siempre aséptica.
- La recirculación (hasta el 65% del caudal de insuflado) se realizará a través de elementos laterales integrados en el propio techo diferencial.
- Los recirculadores están compuestos por filtros de eficiencia fina (F9), ventiladores con motores EC de alta eficiencia y baja potencia sonora con compuertas anti-retorno, y también silenciadores de ruido.
- Los ventiladores están diseñados para funcionar a 5 V en condiciones nominales.
Construcción / Composición
Plenum:
- El plenum se construirá íntegramente en aluminio para garantizar la resistencia a los agentes químicos desinfectantes y para reducir el peso de la estructura.
- La estructura del perfil también estará en aluminio anodizado que da elevada rigidez y estabilidad a la estructura para evitar futuras fugas en los filtros.
Filtros:
- Los filtros de altos eficiencia (eficiencia = EU14) se colocarán a lo largo de toda el área de impulsión, paralelamente a la tela difusora.
- Esta disposición permitirá reducir pérdida de carga en los filtros y optimizar su vida útil.
- Los filtros absolutos tendrán un sistema de doble estanqueidad para minimizar el riesgo de fuga de aire sin filtrar del plenum a la zona estéril.
Malla laminar:
- La estabilización del flujo después de los filtros se hará mediante una red de fibra de nylon con microperforación calibrada lavable.
- La fijación de la red estará libre de tornillos o de cualquier sistema que cree zonas de acumulación de partículas. Esta red deberá proporcionar un campo de velocidad estable y constante a lo largo de su área. También deberá maximizar el área de impulsión dejando sólo espacio para el paso del eje cialítico.
Recirculadores:
- Totalmente construido en aluminio para garantizar la resistencia a los agentes químicos desinfectantes y reducir el peso de la estructura.
- Los filtros de eficiencia fina ( eficiencia = F9 ) se colocarán en la zona central del módulo.
- Los ventiladores serán de alta eficacia, del tipo EC Fan con palas de reacción.
- Atenuadores de ruido formados por deflectores de lana mineral con protección integrada contra la rotura de fibras.
Opciones
- Flujo laminar - versión de recirculación.
- Versión de acero inoxidable.
- Altura H (diagrama 1) de plenum 300 o 550 mm.
- Cortina en vidrio.
- Media Bridge (carril técnico periférico superior con tomas de alimentación eléctrica, gases medicinales, vacío y datos).
- Proporciona funcionalidad, flexibilidad, reducción de la logística de suelo y colgantes de 360°.
Embalaje
- Vendido por unidad.

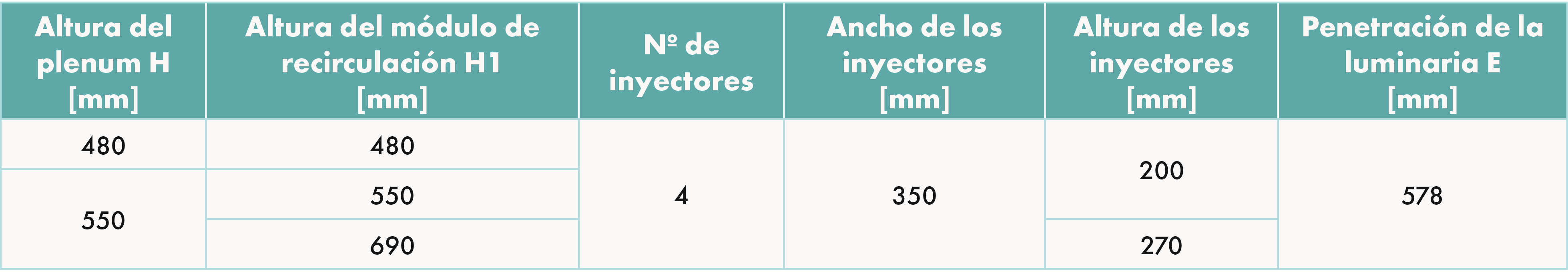

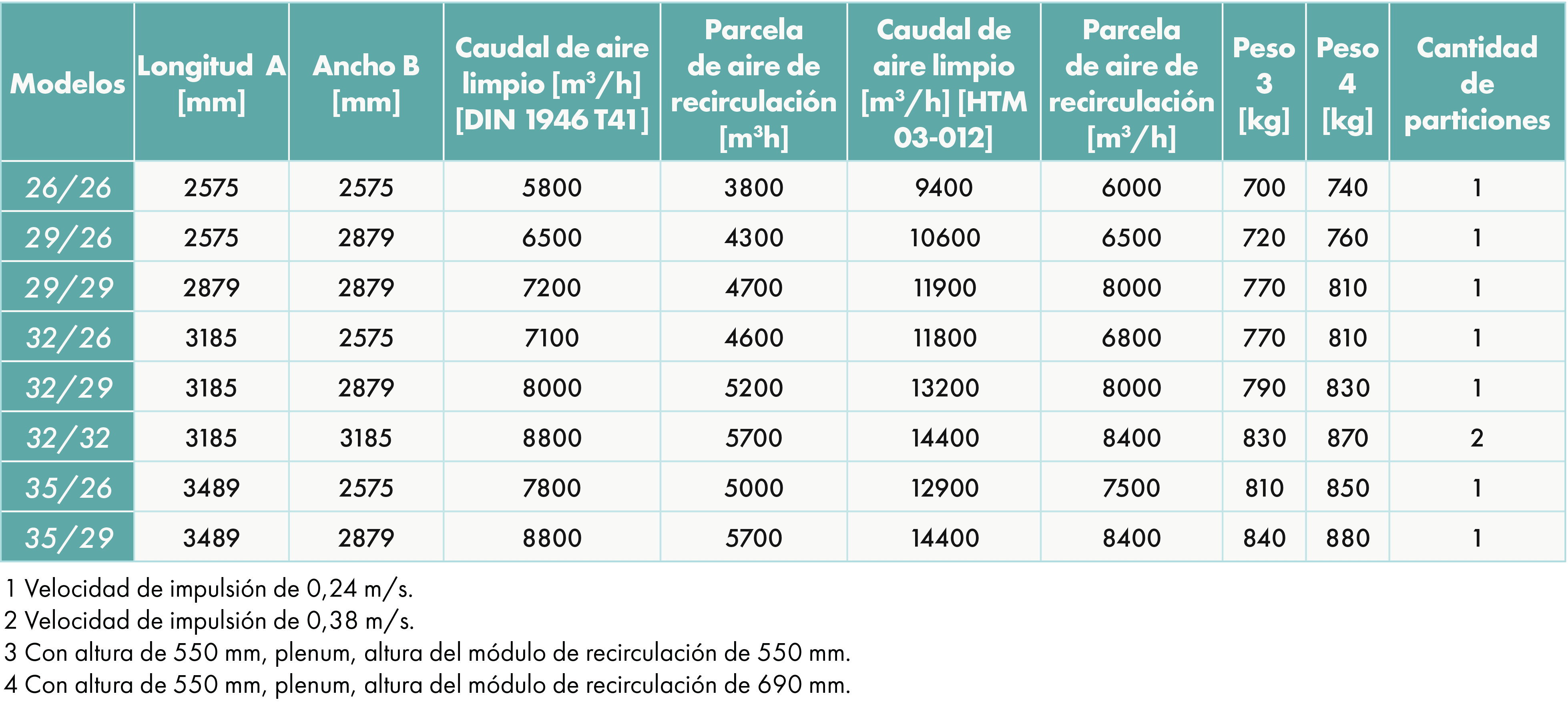

DIMENSIONES
ESQUEMA DE PRINCIPIO

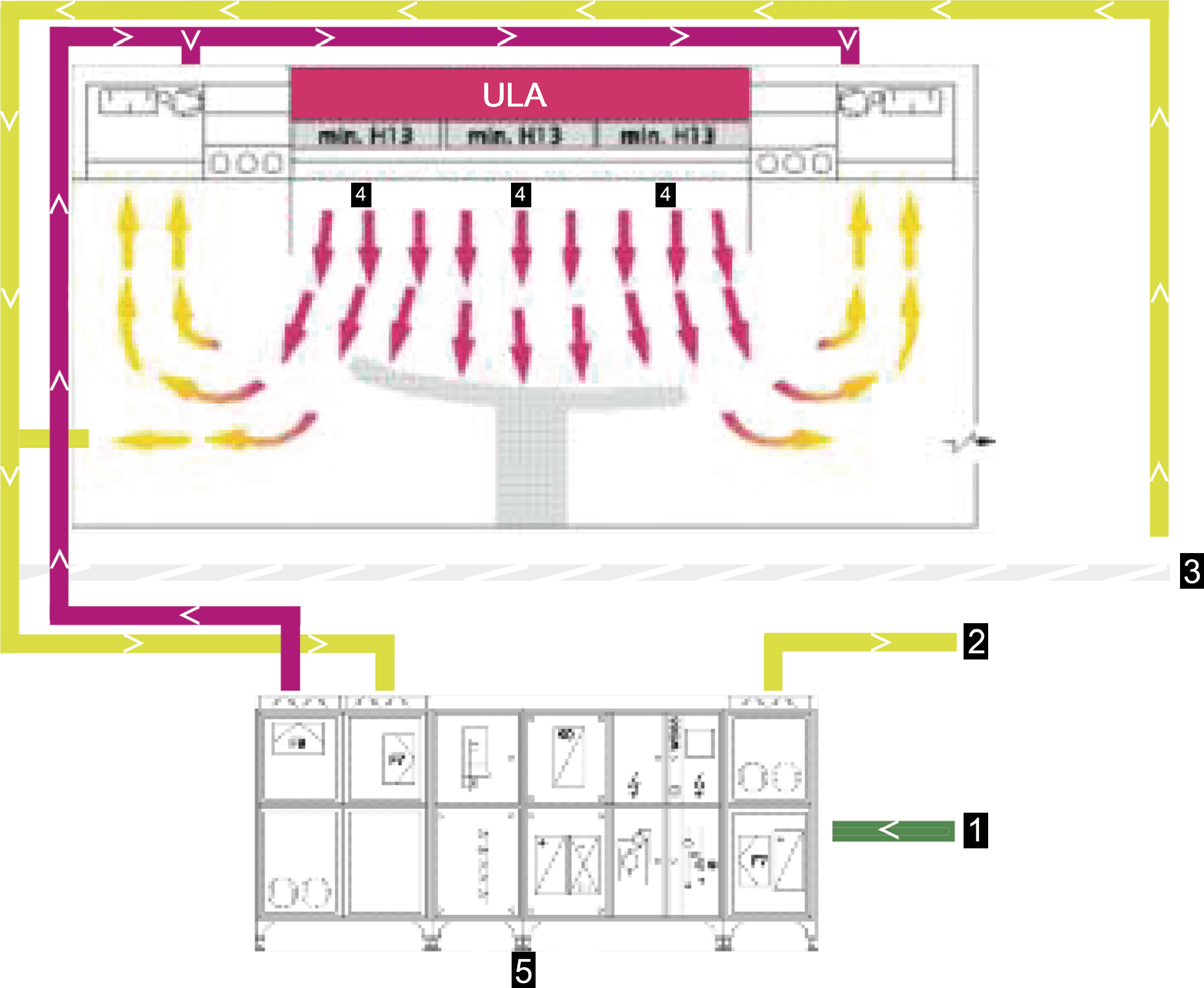

- Con el sistema ULA la mayor parte del caudal que sería recirculado en la Unidad de Tratamiento de Aire es recirculado dentro de la propia sala. Con esto es posible reducir el tamaño de conductos, minimizando el tamaño de los corlets y el espacio ocupado por techo falsa, así como reducir drásticamente las áreas técnicas para la instalación de las Unidades de Tratamiento de Aire, ya que éstas serán dimensionadas para aproximadamente 1/3 del total de caudal a ser soplado en la sala.
