Ventajas
Adecuado para su instalación en pared.
Alto grado de confort.
Elevada Capacidad de inducción.
Ranura delgada con diseño estético.
Dirección del chorro de aire regulable.
Posibilidad de combinar impulsión y retorno.
Con plenum aislado y compuerta regulación integrada.
Gama
- Dimensiones: 525, 1050 y 1125 mm (longitud); 48, 76 y 104 mm (altura); 1, 2 o 3 vías.
- Altura de instalación de 2,4 a 3,5 m.
- ΔT de -10 K para la refrigeración y de +6 K para la calefacción.
- Caudales indicativos de 45 a 350 m³/h (tablas de selección).

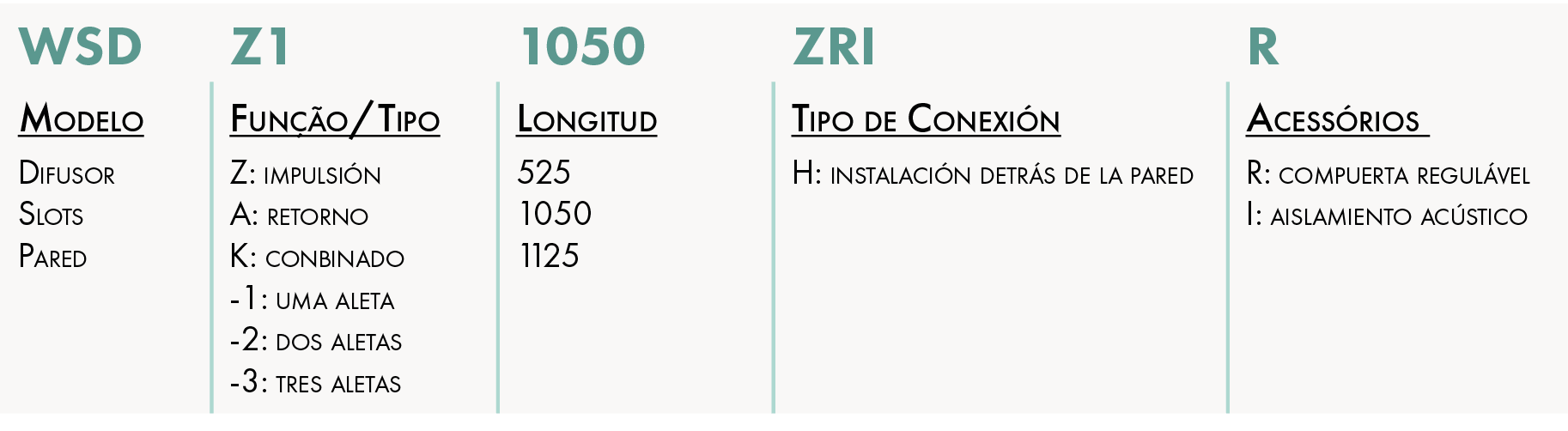

Denominación
Aplicación / Utilización
- Los difusores están diseñados para su instalación en pared.
- Aplicaciones en el sector terciario: oficinas, espacios comerciales, hoteles, restaurantes, etc.
Construcción / Composición
- Cuerpo y marco extruidos en aluminio .
- Elementos de descarga de policarbonato (PC, UL94-V0).
- Acabados disponibles: aluminio anodizado en color natural o pintado en blanco RAL 9010.
- Ranuras en negro.
Opciones
- Ranuras pintadas en blanco RAL 9010.
- Otras longitudes a petición.
- Difusor que combina impulsión y devolución a petición.
- Difusor de 3 vías bajo pedido.
Embalaje
- Vendido por unidad.
PRINCIPIO DE FUNCIONAMIENTO
- Difusor de ranuras (slots) para instalación en pared de impulsión o retorno de aire, con gran efecto de inducción a través de la generación de flujo turbulento de mezcla cerca del difusor causando una rápida reducción de la temperatura y la velocidad haciendo que el flujo de aire en la zona ocupada sea de acuerdo con los límites estipulados por la norma EN ISO 7730.

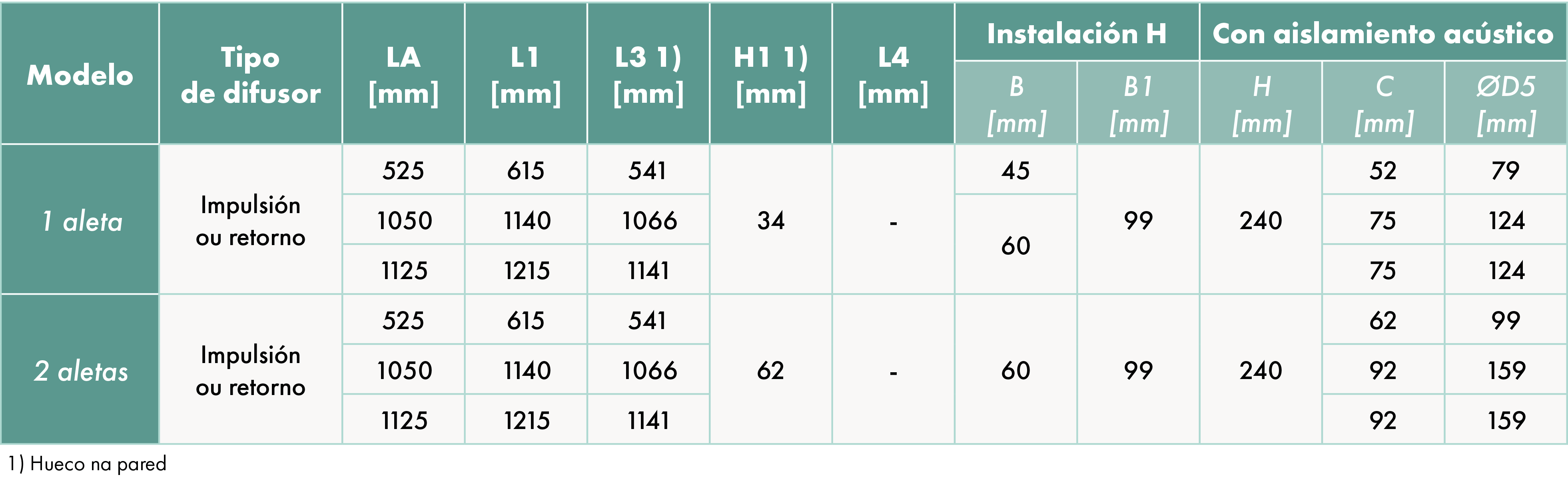

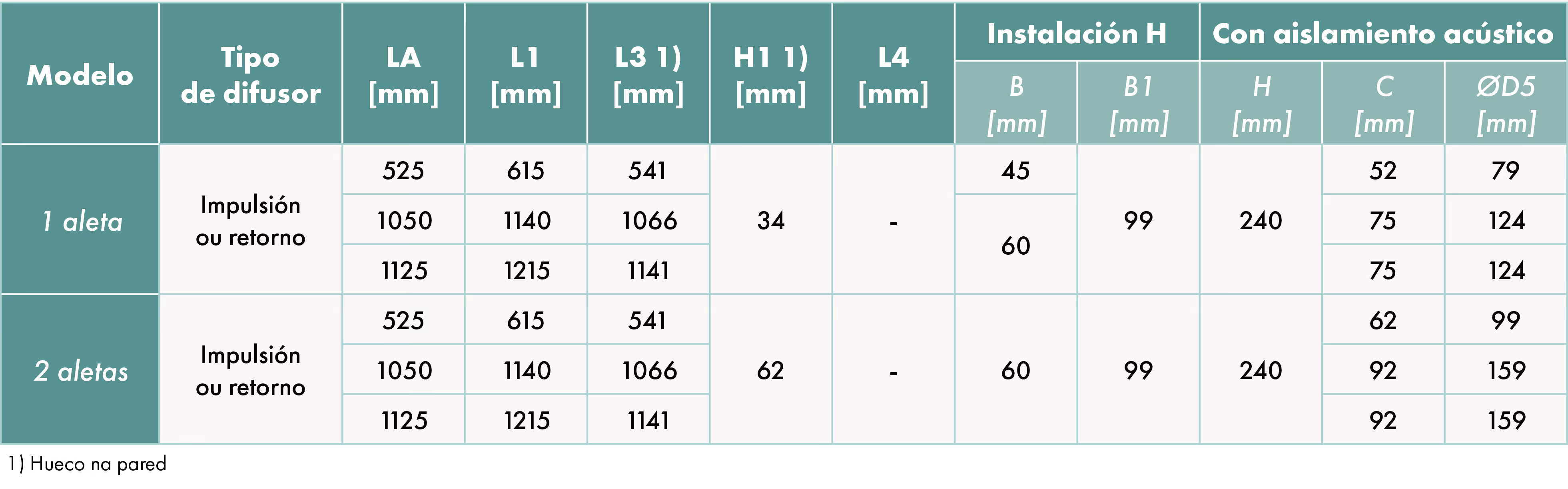

DIMENSIONES
Difusor para impulsión o retorno
INSTALACIÓN DEL DIFUSOR WSD
Para otros espesores de pared: consúltenos.

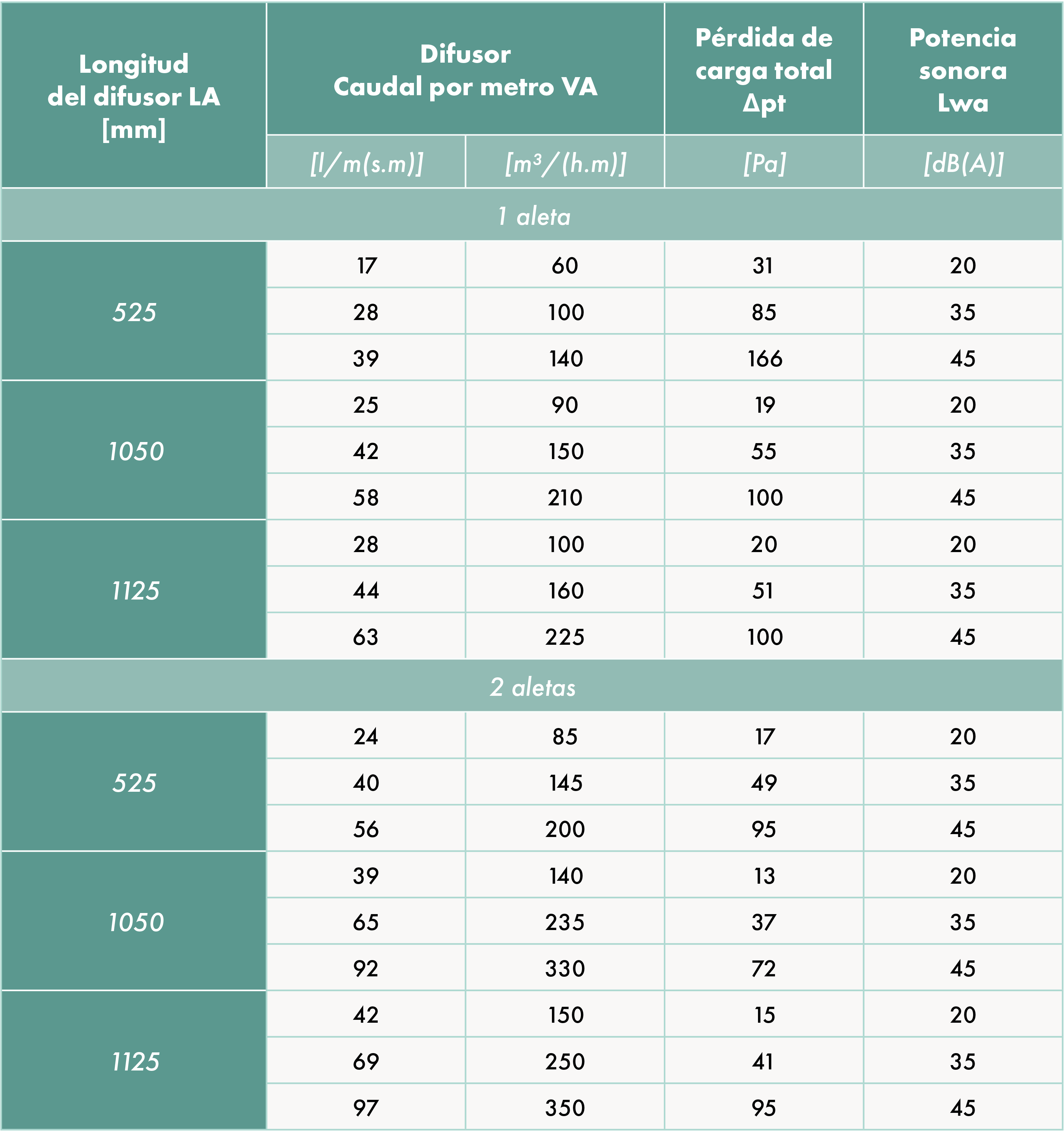

DIFUSOR PARA LA INSUFLACIÓN

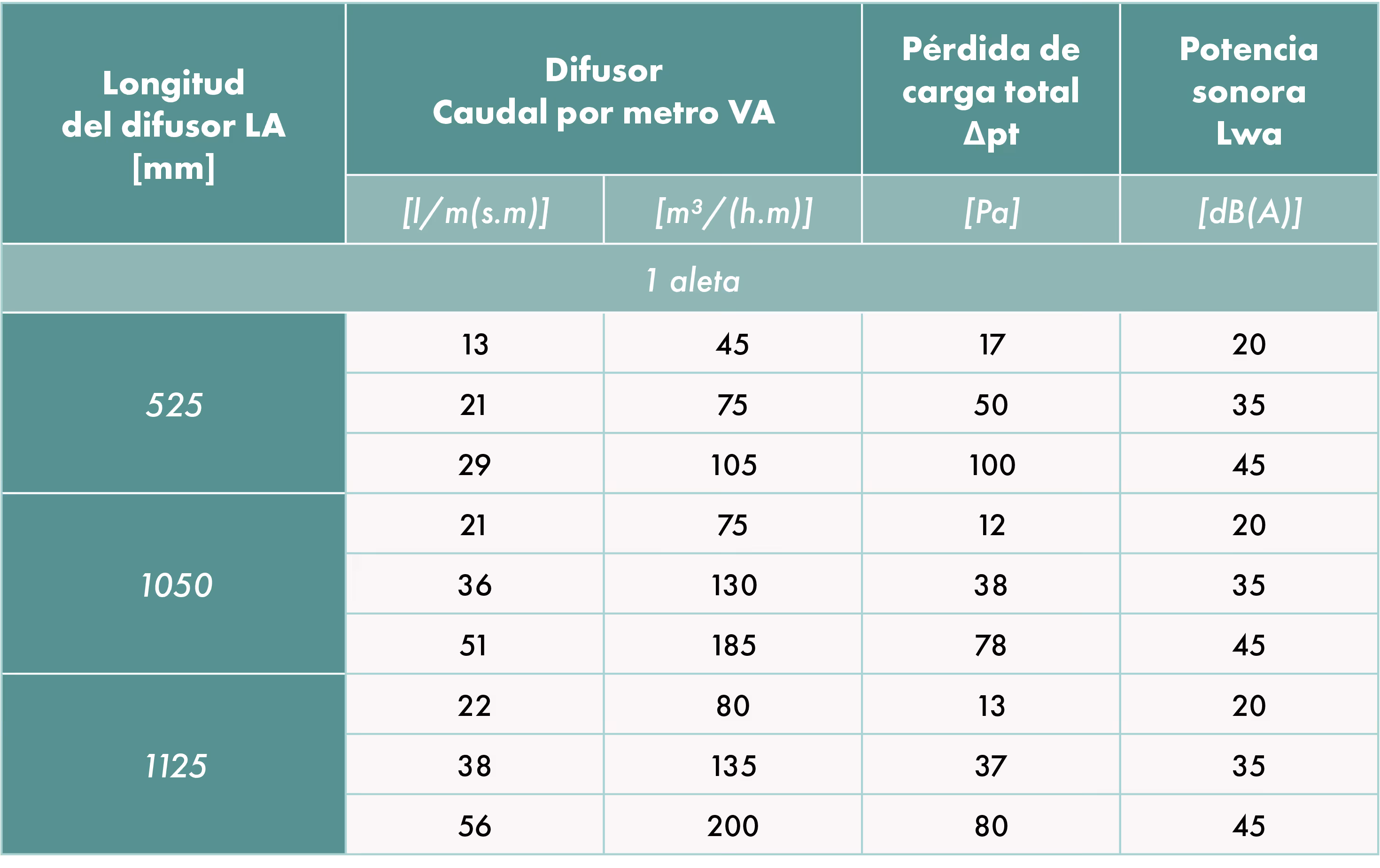

DIFUSOR DE RETORNO
