Ventajas
Utilización en atmósfera explosiva (zonas ATEX 1 y 2).
Conforme a la Directiva Europea ATEX 2014/34/UE.
Conforme a seguridad y a los requisitos sanitarios para poder ser vendido en la Unión Europea.
Gama
- Compuesto por 12 modelos: de 280 a 1000.
- Motorización: 4, 6 u 8 polos, 4/8 y 6/12 polos.
- Caudalhasta 40000 m³/h.
- Presión: hasta 1000 Pa.

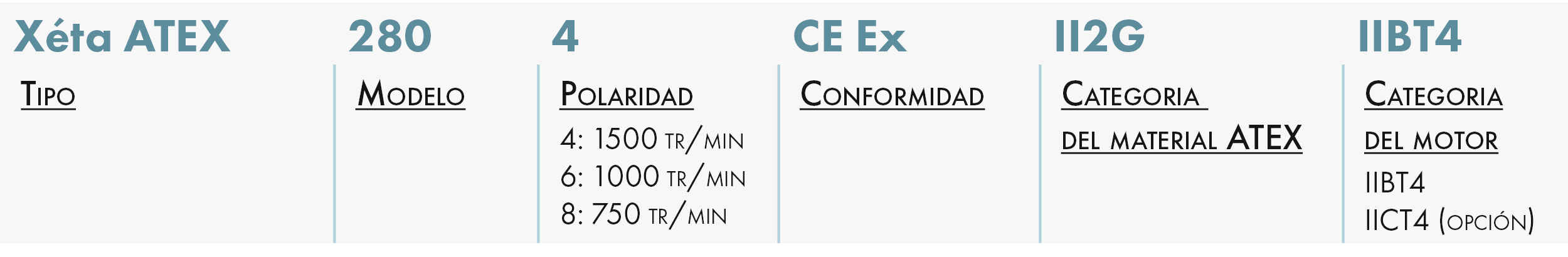

Denominación
Aplicación / Utilización
- Los ventiladores con cubierta ATEX están diseñados para garantizar la extracción de aire en una atmósfera explosiva (aire sin polvo).
- Utilización en zonas ATEX 1 y 2 con gases inflamables pertenecientes a los grupos IIA y IIB con una temperatura de autoignición superior a 135° C.
- Marcado CE Ex II2G IIBT4.
- Para mantener la conformidad con PV, todas las sustituciones de piezas de recambio (motor, turbina, etc.) tendrán que realizarse en la fábrica.
- La instalación es posible tanto en el interior como en el exterior.
Construcción / Composición
Base:
- En acero galvanizado.
Turbina:
- Reacción, en acero galvanizado.
Rejilla:
- En acero galvanizado en la aspiración y el retorno.
Sombrero:
- En acero galvanizado.
Motor:
- Certificado ATEX CE Ex II2G, por organismo notificado, clase F, IP 55.
- Motor ≤ 5,5 kW: trifásico 230 / 400 V ~ 50 Hz.
- Motor > 5,5 kW: trifásico 400 / 690 V ~ 50 Hz.
- Motor variable.
Opciones
- Certificación para una gama de gases más amplia (IICT4 en lugar de IIBT4 para la ventilación de espacios de carga de baterías).
- Versión para atmósfera explosiva con polvo, zonas ATEX 21 y 22.
- Sonda PTC obligatoria para Utilización en variación de frecuencia.
Embalaje
- Vendido por unidad.

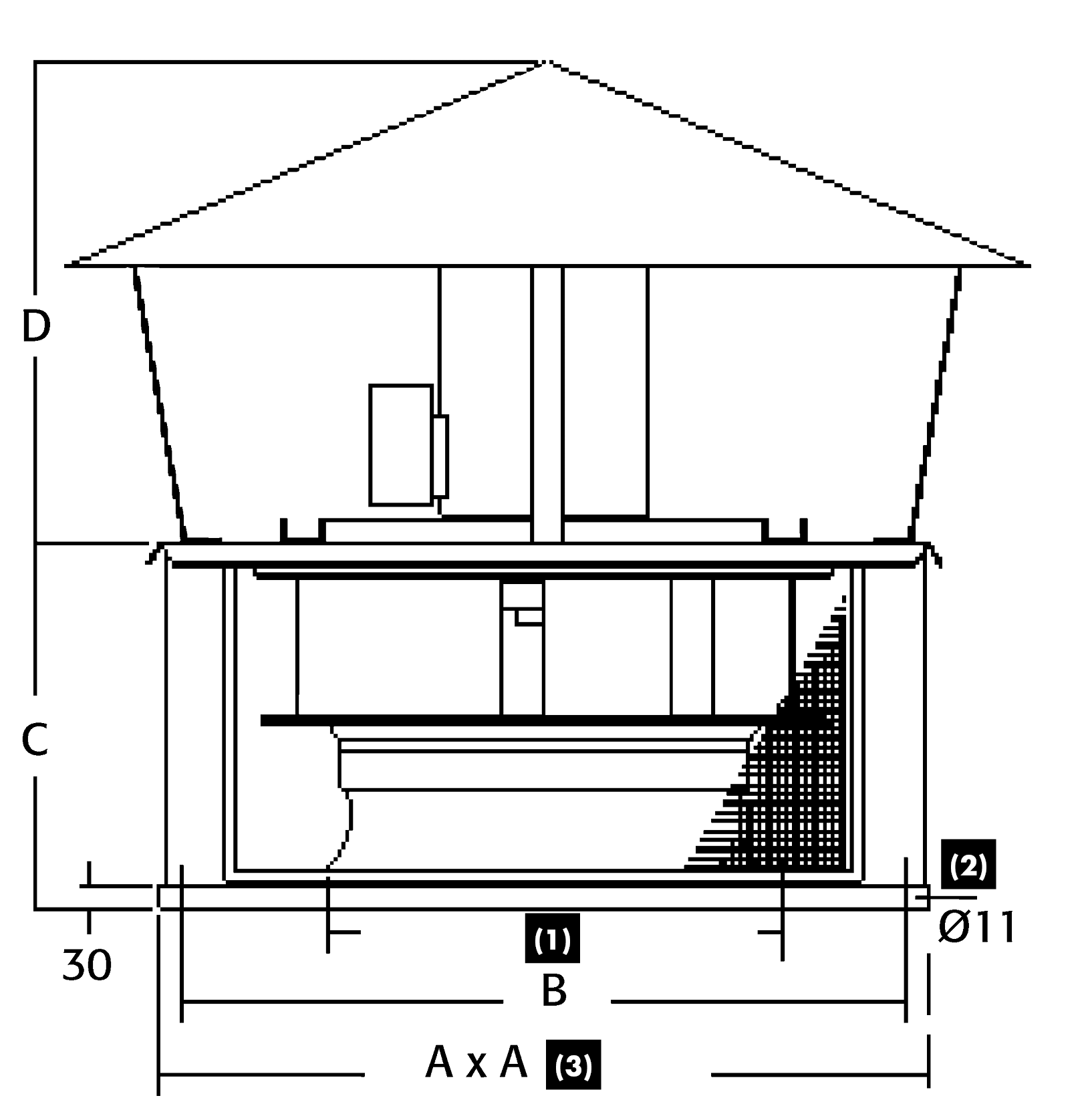

DIMENSIONES Y PESOS
LÍMITES DE UTILIZACIÓN
- Rango de temperatura ambiente: entre - 20 °C y 40 °C.
- Límites de temperatura de caudal: - 20 °C y 80 °C.

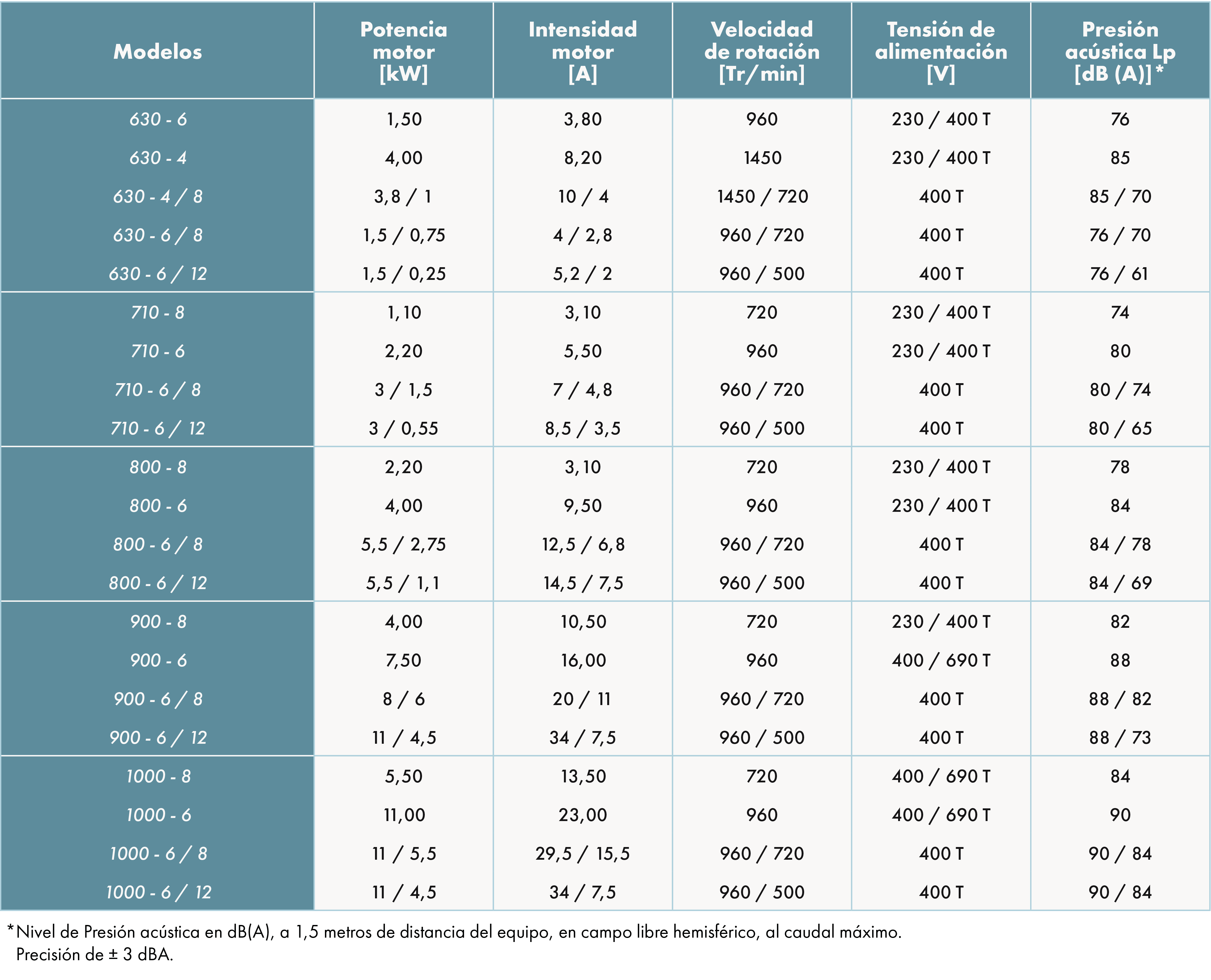

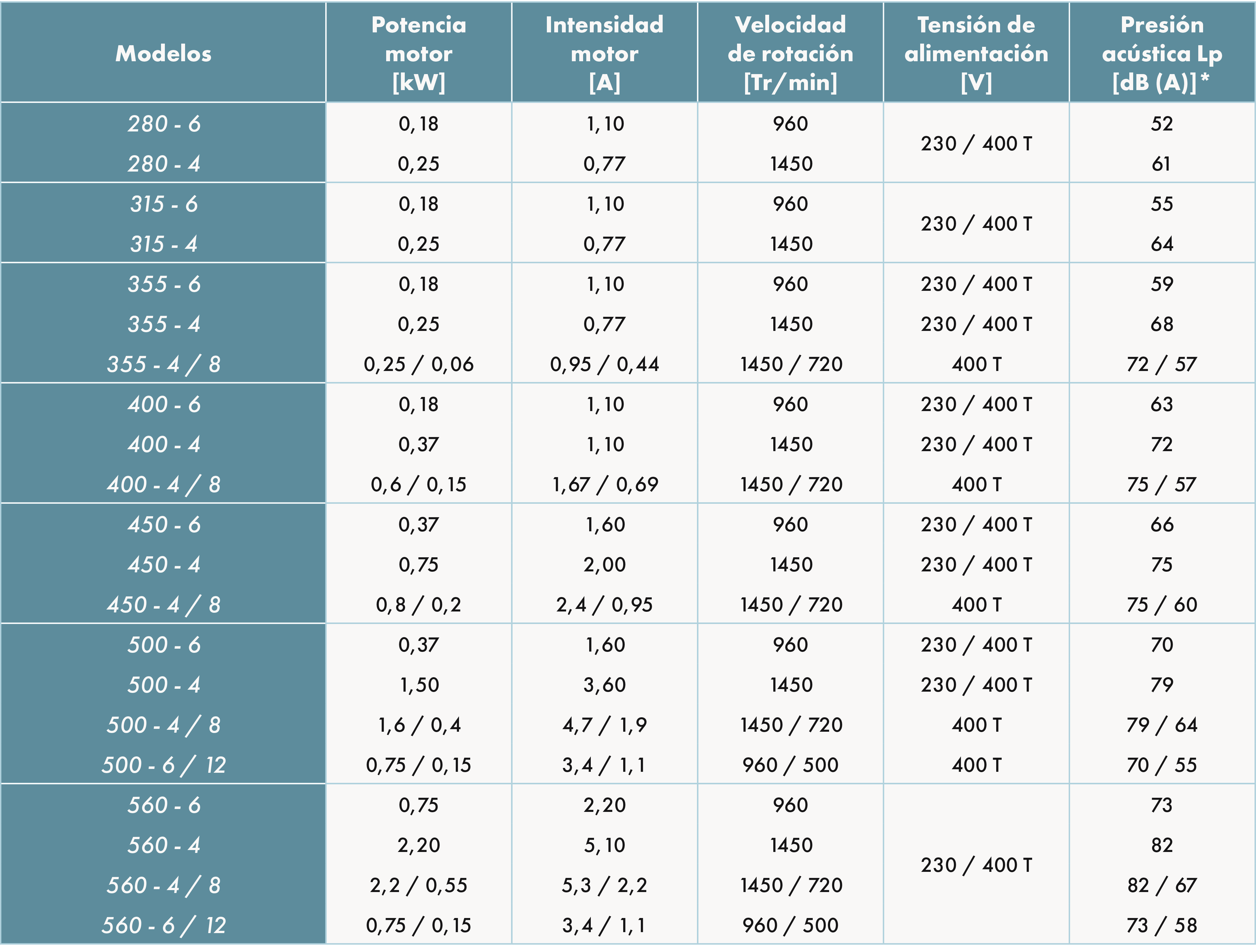

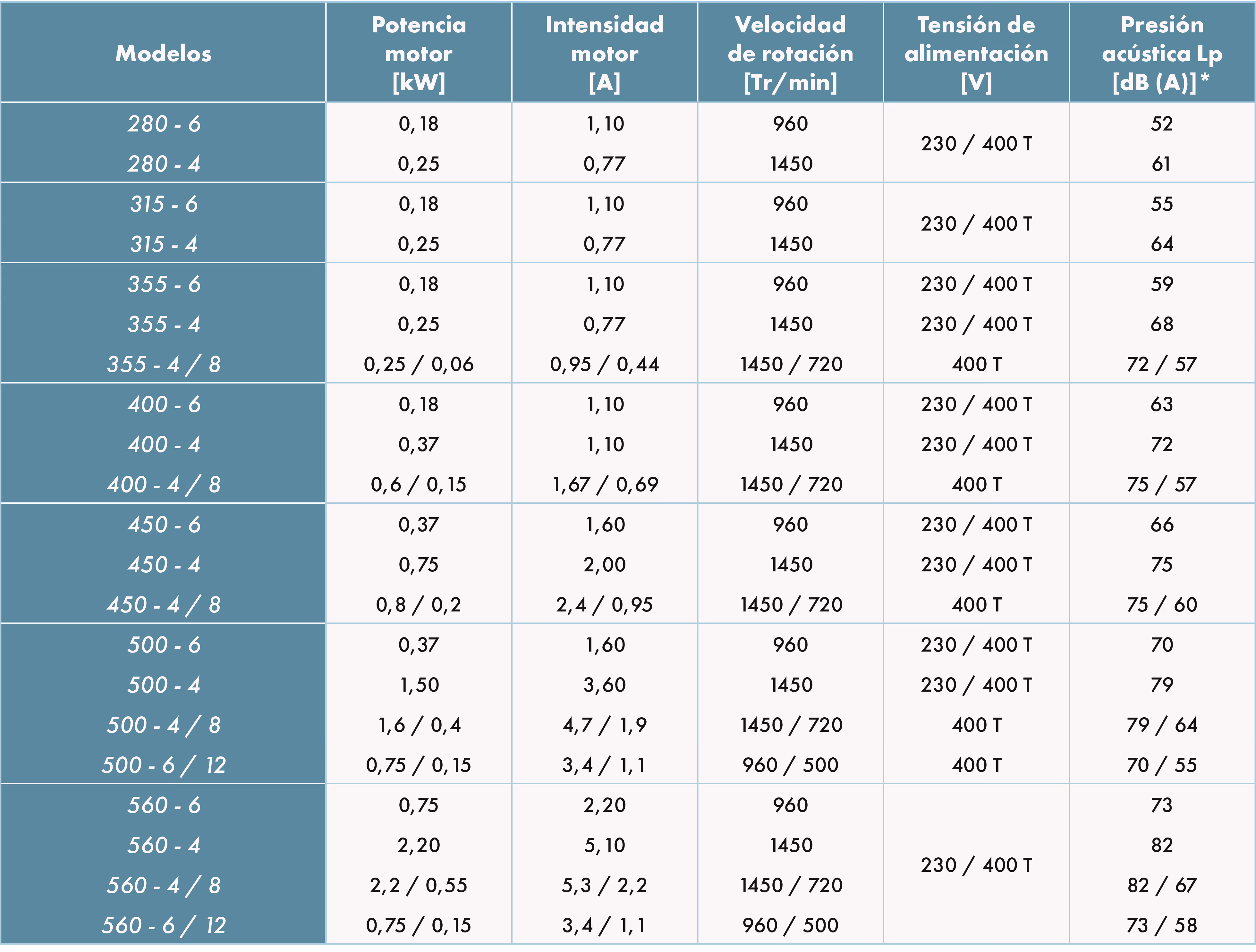

CARACTERÍSTICAS ELÉCTRICAS Y ACÚSTICAS
CURVAS DE SELECCIÓN PARA XÉTA ATEX
- Características aerólicas para el aire a 20° C y presión atmosférica (volumen de masa 1,2 kg/m³).
Modelos 280 a 630: 4 polos
Modelos de 280 a 1000: 6 polos
Modelos 710 a 1000: 8 polos
Las curvas de selección aquí presentadas son indicativas y podrán cambiar en función de la evolución de la gama France Air: por favor, consúltanos para más información.
Sonda PTO-PTC
Debe suministrarse para Utilización del Cirex® con variador.
