Vantagens
Estética cuidada.
Desempenhos acústicos conformes às exigências mais restritas.
Manutenção fácil.
Gama
Regulação através de comando de temporização (30 minutos) em caudal máximo através de:
- Cordão de manuseamento.
- Botão de pressão:
Alimentação elétrica 230 V.
Alimentação elétrica 12 V.
Alimentação a pilhas (2 x 1,5 V).
- Comando à distância IR:
Alimentação elétrica 230 V.
Alimentação elétrica 12 V.
Designação
Aplicação / Utilização
- Montagem na parede ou teto com utilização de adaptação placo ou de atravessamento da parede.
- Ar novo ou renovação em habitações individuais ou coletivas - cozinhas.
- Caudal de extração modulado conforme a humidade relativa da divisão e do tipo de espaço.
- A abertura para caudal complementar (temporização de 30 minutos) é comandada através de cordão de manuseamento, botão de pressão (versão elétrica ou a pilhas) ou comando à distância (versões elétricas).
- Funcionamento numa gama de pressão compreendida entre 80 e 160 Pa.
Construção / Composição
- Standard: grelha branca.
Opções
Acondicionamento
- Vendido à unidade.
DESEMPENHO AERÓLICO
A 80 Pa
CLASSIFICAÇÃO
- Norma NF 205: ventilação mecânica controlada.
- Norma NF E 51-713: componentes de ventilação mecânica controlada.

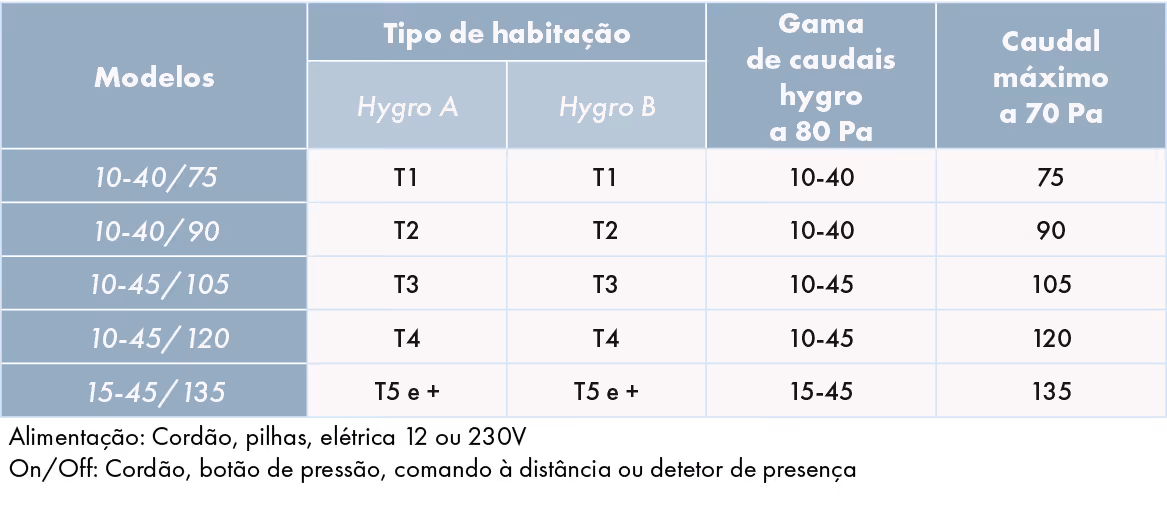

DIMENSIONAMENTO
CARACTERÍSTICAS ACÚSTICAS
As válvulas caracterizam-se por:
- Um nível de potência acústica Lw (medido por uma abertura do registo correspondente à taxa de humidade relativa máxima ou ao caudal permanente de extração para a válvula Alizé Tempo).
- Isolamento acústico normalizado Dne, W (C) medidos segundo as especificações da norma EN 13141-2.

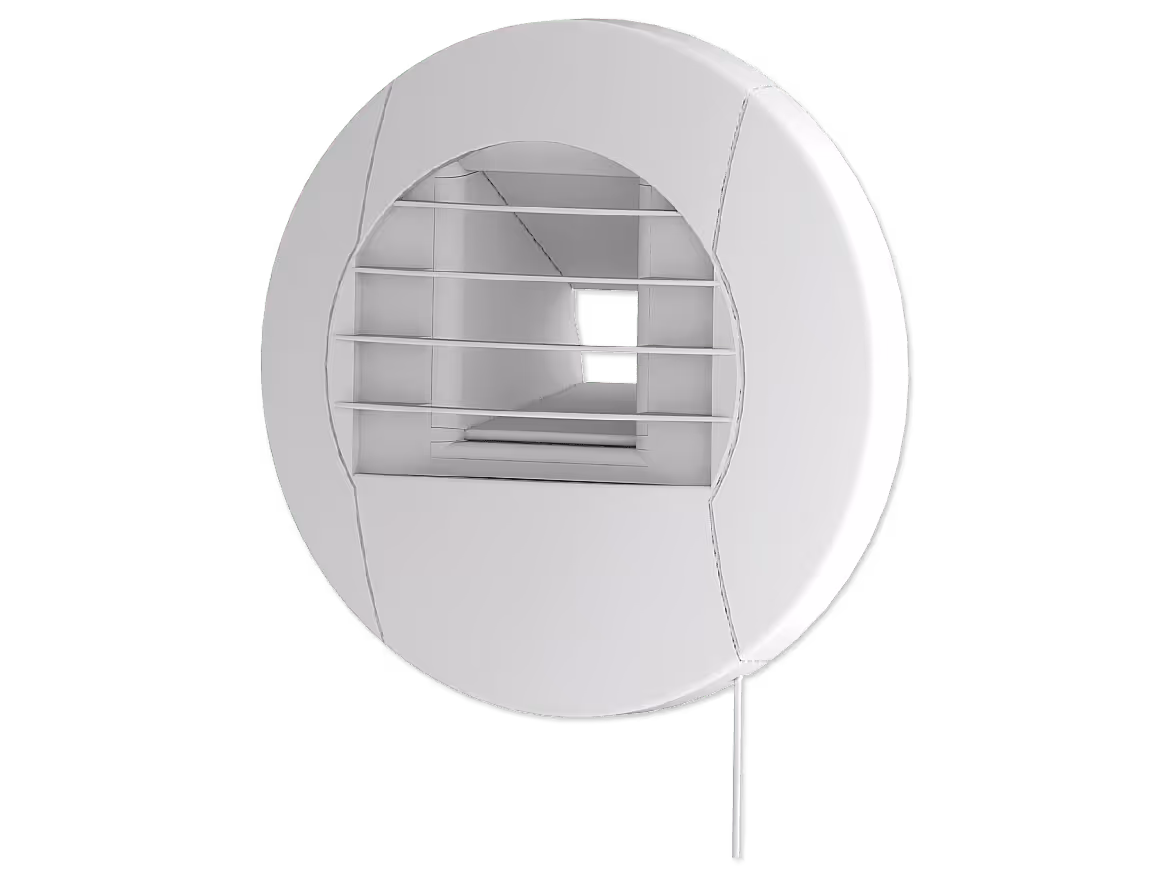

MODELO COM CORDÃO
Princípio de funcionamento:
- Caudal com regulação por higrometria.
- A passagem para caudal complementar de extração é efetuada através do comando de cordão.
- Temporização de 30 minutos.
Instalação:
- No teto - utilizar uma adaptação placo ou de atravessamento de placa; aplicar um acessório de ângulo para permitir o manuseamento do cordão.
MODELO COM BOTÃO OU COMANDO À DISTÂNCIA IR
Princípio de funcionamento:
- Caudal com regulação por higrometria.
- A passagem para caudal máximo de extração é efetuada através de botão.
- Temporização de 30 minutos.
Versão com ligação elétrica:
- 2 opções - ligação elétrica de 230 ou 12 V.
Instalação:
- A alimentação 230 ou 12 V deverá ser realizada através de cabo com 2 fios (2 x 1,5 mm2) embutidos.
- Desapertar a placa de suporte posterior para ligar os fios à válvula.
- A placa de suporte da válvula deve ser, obrigatoriamente, aparafusada à parede ou ao teto através da sua furação.
Versão com pilhas:
- 1 opção - 2 x 1,5 V tipo LR6 (não fornecidas).
Instalação:
- A ligação da válvula ao botão deverá ser realizada através de cabo com 2 fios embutidos.
- Após ter sido retirada a grelha e o seu suporte, inserir as pilhas no compartimento previsto para o efeito.
- Quando é ligada pela primeira vez, a válvula de extração deverá fazer um ciclo abertura/fecho.
- Verificar o desgaste das pilhas.
- Quando a válvula deixa de abrir corretamente, as pilhas devem ser mudadas.
- Aparafusar a válvula à parede ou ao teto através da furação da placa de suporte.
Placa de renovação
A placa de renovação (2) equipada com 2 grampos 3 de 75 mm de largura é instalado quando estiverem terminados os trabalhos de atravancamentos (l x h) de 80 x 170 até 110 x 245 mm.
Para dimensões superiores a 110 mm de largura são necessários grampos de fixação (3) maiores (a definir no momento da encomenda). Entregue sem aro.
Colocar a placa (2) contra a parede inserindo os ganchos no interior do nicho. Apertar o parafuso com moderação.
A sua estanquidade é assegurada por uma junta de espuma sobre a platina. A válvula de extração Alizé (1) pode ser colocada sobre um aro Ø 99, 102, 110, 116, 120 e 125 mm.
Para válvulas Alizé Hygro, consulte-nos.
Adaptação placo de 3 ganchos
Construído em poliestireno.
Instalação direta na válvula de extração.
2 modelos disponíveis: 125 e 125/80 mm.
Adaptação de atravessamento de parede
Construção em poliestireno.
Instalar diretamente na válvula de extração.
Ø 125 mm.
Atenuador acústico
Atenuador acústico: invólucro plástico com uma junta de escova e espuma de melanina (1).
Encaixa na conduta imediatamente por trás da válvula de extração.
Peças de ângulo
Para válvulas com cordão de instalação no teto.
Lotes de 10 unidades.
Botão de comando
Abertura/fecho através de comando elétrico (230 V, 12 V ou pilhas).
Comando à distância IR
Abertura/fecho através de comando IR (230 V ou 12 V).
