Vantagens
Estética cuidada.
Controlo otimizado dos caudais.
Desempenhos acústicos conformes às exigências mais restritas.
Manutenção facilitada pela desmontagem simples do módulo de regulação.
Válvulas de cozinha: visualização da abertura correspondente ao caudal máximo de extração.
Gama
2 versões:
Alizé S:
- Aplicação: casas de banho.
- Caudal de extração fixo.
- Caudais para a gama habitação: 15 / 30 m³/h.
- Outros caudais disponíveis: 45, 60, 75, 90, 120 e 150 m³/h.
- Válvula sem cordão de manuseamento.
Alizé C:
- Aplicação: cozinhas ou em todas as divisões que necessitem de modulação do caudal extraído.
- Caudal de extração permanente complementado por um caudal auxiliar, comandado através de um cordão de manuseamento.
- Caudais para a gama habitação: 15/30, 20/75, 30/90, 45/105
e 45/135 m³/h.
Designação
Aplicação / Utilização
- Montagem na parede ou no teto com utilização de um aro, de uma adaptação placo ou de uma adaptação de atravessamento de parede.
- Ar novo ou renovação através da utilização de uma platina de renovação.
Construção / Composição
- Em poliestireno branco.
Válvula sanitária:
- Aro Ø 125 mm com juntas (encomendar separadamente).
- Corpo da válvula.
- Módulo de regulação.
- Grelha amovível.

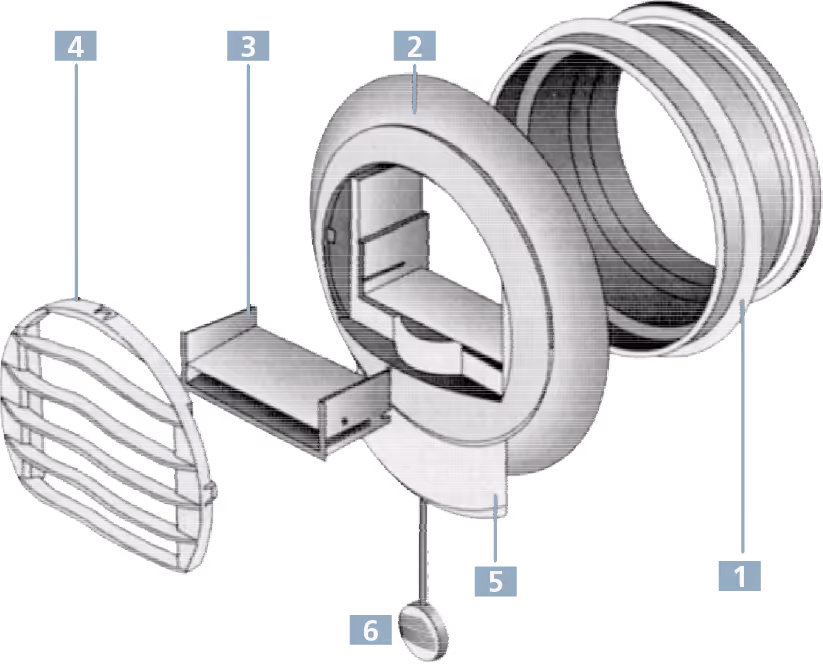

Válvula de cozinha:
- Aro Ø 125 mm com junta (encomendar separadamente).
- Corpo da válvula.
- Módulo de regulação.
- Grelha amovível.
- Registo de abertura para caudal complementar.
- Cordão de manuseamento do caudal complementar.
Opções
Standard:
- Grelha branco.
Por encomenda:
- Grelha azul, verde, vermelha, amarela, cinzenta clara ou escura.
Acondicionamento
- Vendido à unidade.
CLASSIFICAÇÃO
- Norma NF 205: ventilação mecânica controlada.
- Norma NF E 51-713: componentes de ventilação mecânica controlada.
LIMITES DE UTILIZAÇÃO
- Pressão assegurada pelo elemento regulador: de 50 a 160 Pa.

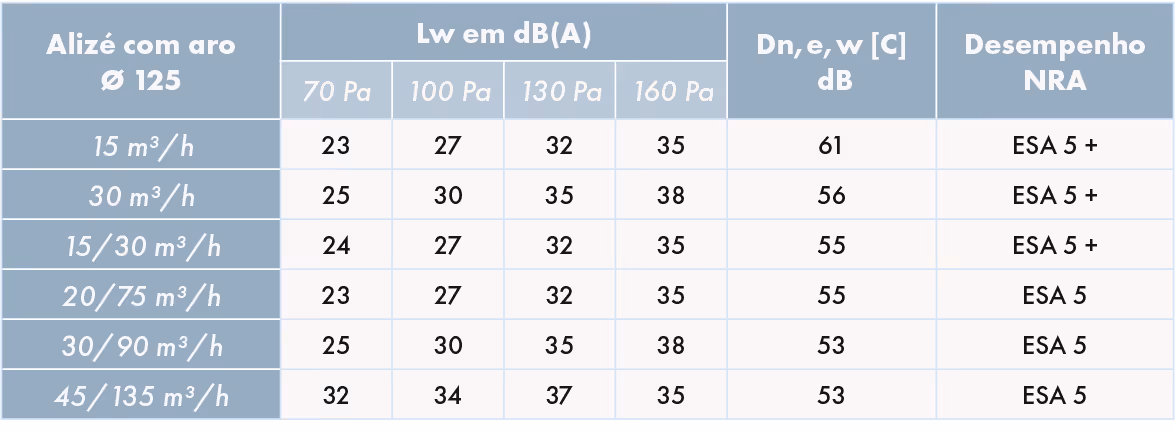

CARACTERÍSTICAS ACÚSTICAS
- As válvulas caracterizam-se pelo isolamento acústico normalizado Dn, e, w [C] e nível de potência acústica LW (no caudal permanente de extração), medidas conforme as especificações da norma E 51 701.
MONTAGEM NA PAREDE
- Embutido num aro de Ø 125 mm, com ou sem junta, fixo na conduta.
- Fixação e estanquidade assegurada por uma junta, no primeiro caso e pela utilização de mastique, no segundo.
MONTAGEM NO TETO
- Encaixe num aro de 3 ganchos de Ø 125 mm ou num aro de atravessamento de parede de Ø 125 mm com junta plástico Ø 125 mm.
- Neste caso, para a válvula de cozinha, é necessário utilizar uma peça de ângulo que permita o manuseamento do cordão.
MANUTENÇÃO
- Retirar a grelha e o módulo de regulação do corpo da válvula.
- Limpar o conjunto com água e detergente sem desmontar o módulo de regulação.
- Voltar a montar as peças no corpo da válvula.

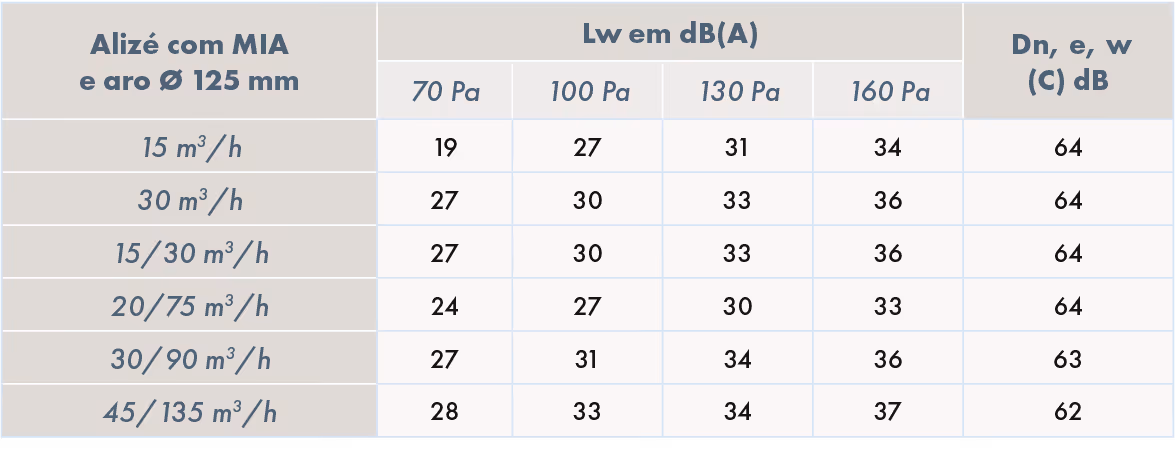

Módulo de isolamento acústico MIA
Composto por um suporte de poliestireno e por um revestimento de melamina, o MIA permite melhorar o isolamento acústico das válvulas de extração Alizé e, assim, responder ao conjunto de exigências acústicas.
Não altera as características aerólicas. A MIA é montada embutindo-se na parte traseira da válvula de extração Alizé.
Montagem com aro de Ø 125 mm.

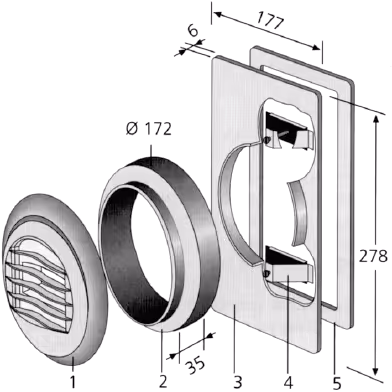

Placa de renovação
Montagem na válvula Alizé S ou C, construída em poliestireno branco (3) associada a um aro (2).
Vai permitir a montagem de uma válvula de extração Alizé (1) num aro retangular existente de dimensões 80 x 170 mm até 110 x 245 mm.
(4) Peças de fixação; (5) Junta de mousse.
Para colocar a válvula de extração Alizé na posição vertical não é necessário o aro sobre a platina de renovação.
Entregue com um aro de adaptação.
Placa de adaptação universal
Construída em poliestireno branco, permite a montagem de uma válvula de extração Alizé, a qual pode ser aparafusada à parede, em aplique, ou colocada sobre uma junta existente (retangular ou circular).
Dimensões: 148 x 202 mm.
Montagem com Alizé S ou C.
Placa completa de renovação
Feita em poliestireno branco, esta platina destina-se à obstrução dos orifício existentes, quando já não são necessários à ventilação.
Montagem: posicionar a placa na parede, inserindo os ganchos no interior do orifício. Aperte os parafusos com moderação. Deverá ser instalada após a finalização dos trabalhos de pintura.
Adaptação de atravessamento de parede
Construção em poliestireno.
Instalar diretamente na válvula de extração.
Ø 125 mm.
Adaptação placo de 3 ganchos
Construído em poliestireno.
Instalação direta na válvula de extração.
2 modelos disponíveis: 125 e 125/80 mm.
Aro de Ø 125
Construção em poliestireno.
2 modelos: com ou sem junta.
Aro de Ø 116
Modelo indicado para renovação. Sem junta.
Aro de Ø 99
2 modelos.
Com ou sem junta para as válvulas de extração Alizé S de 15 a 90 m³/h.
Para as válvulas de extração Alizé S 120 e 150 m³/h e Alizé C é necessária a inclusão de um aro de adaptação.
