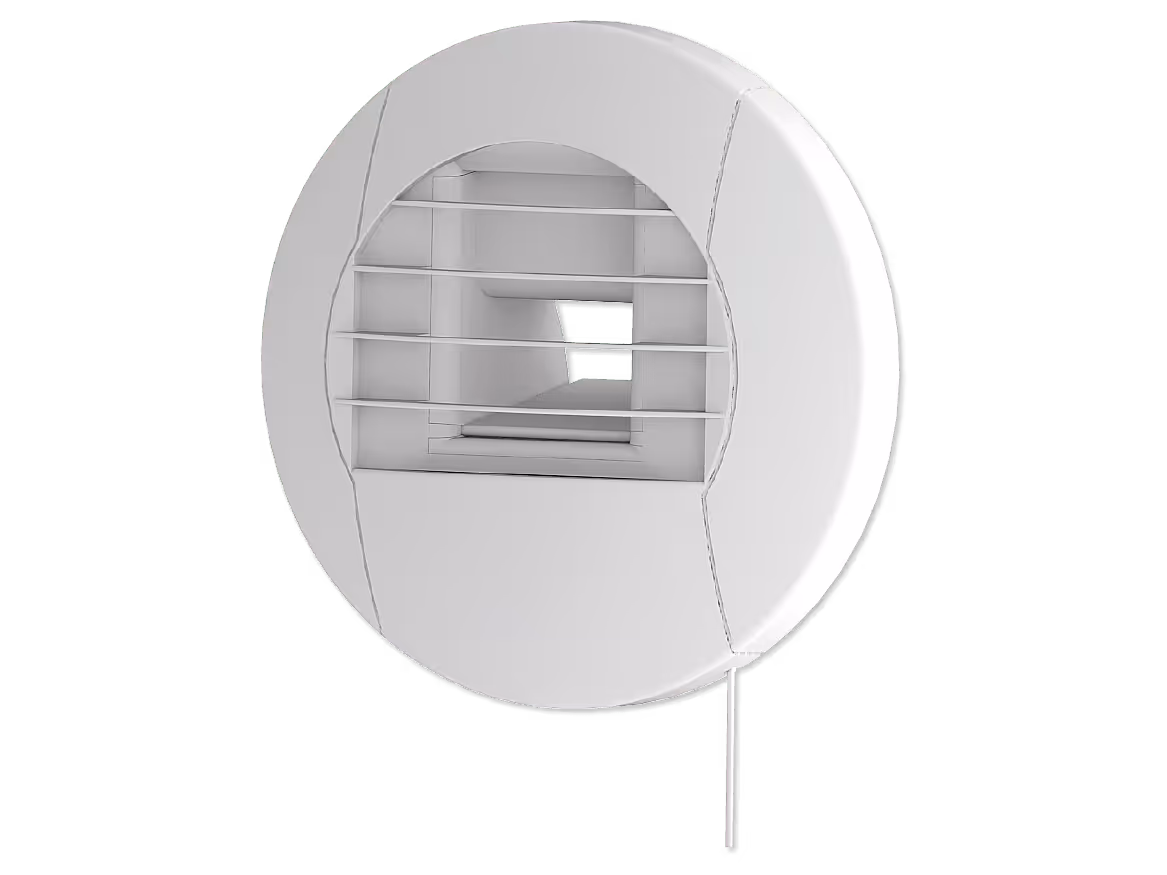

MODELO COM CORDÃO

Princípio de funcionamento:

• Caudal permanente de 5 m³/h.
• A passagem para caudal complementar de 30 m³/h é efetuada através do comando de cordão.

Instalação:

• No teto - utilizar uma adaptação placo ou de atravessamento de placa; aplicar um acessório de ângulo para permitir o manuseamento do cordão.

‍

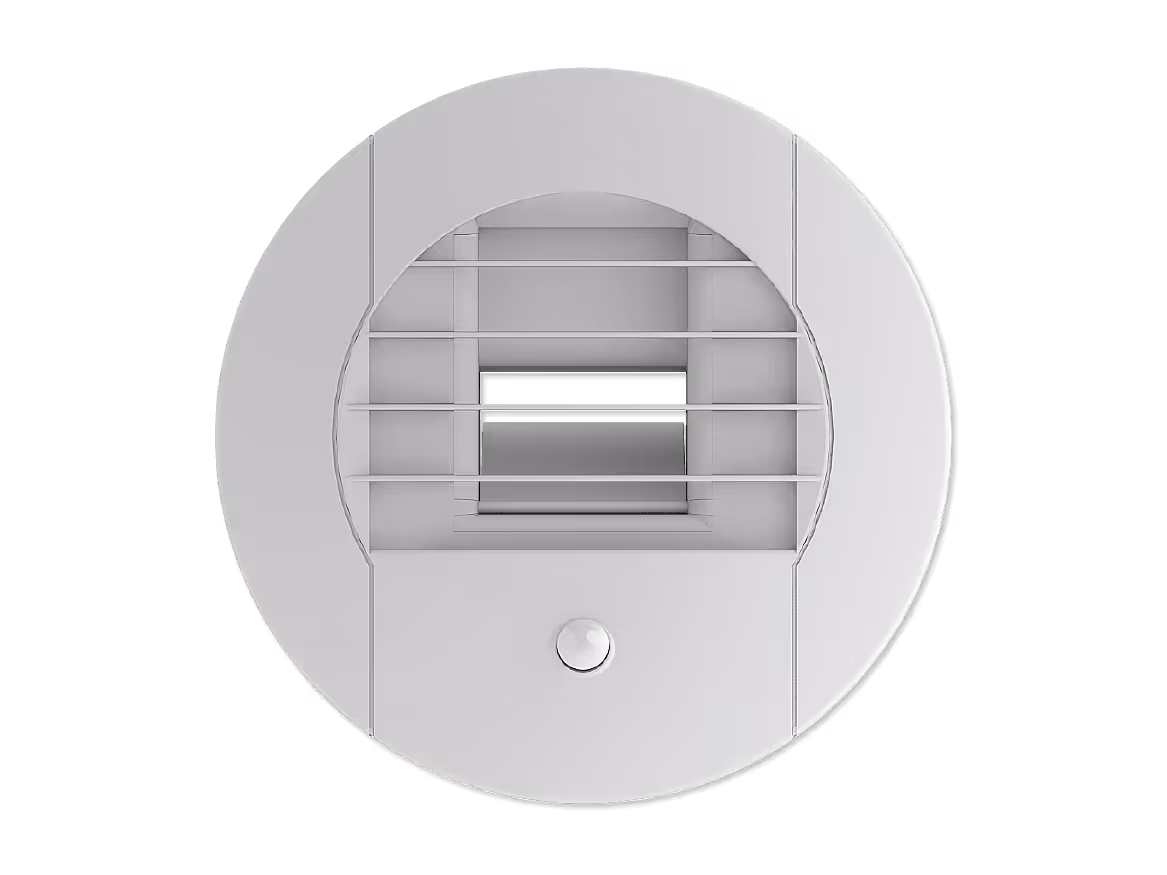

MODELO COM BOTÃO

Princípio de funcionamento:

• Caudal permanente de 5 m³/h.
• A passagem para caudal complementar de 30 m³/h é efetuada através de botão.

Instalação:

• A alimentação 230 V deverá ser realizada através de cabo com 2 fios
  (2 x 1,5 mm2) embutidos.
• Desapertar a placa de suporte posterior para ligar os fios à válvula.
• A placa de suporte da válvula deve ser, obrigatoriamente, aparafusada à parede ou ao teto através da sua furação.

‍

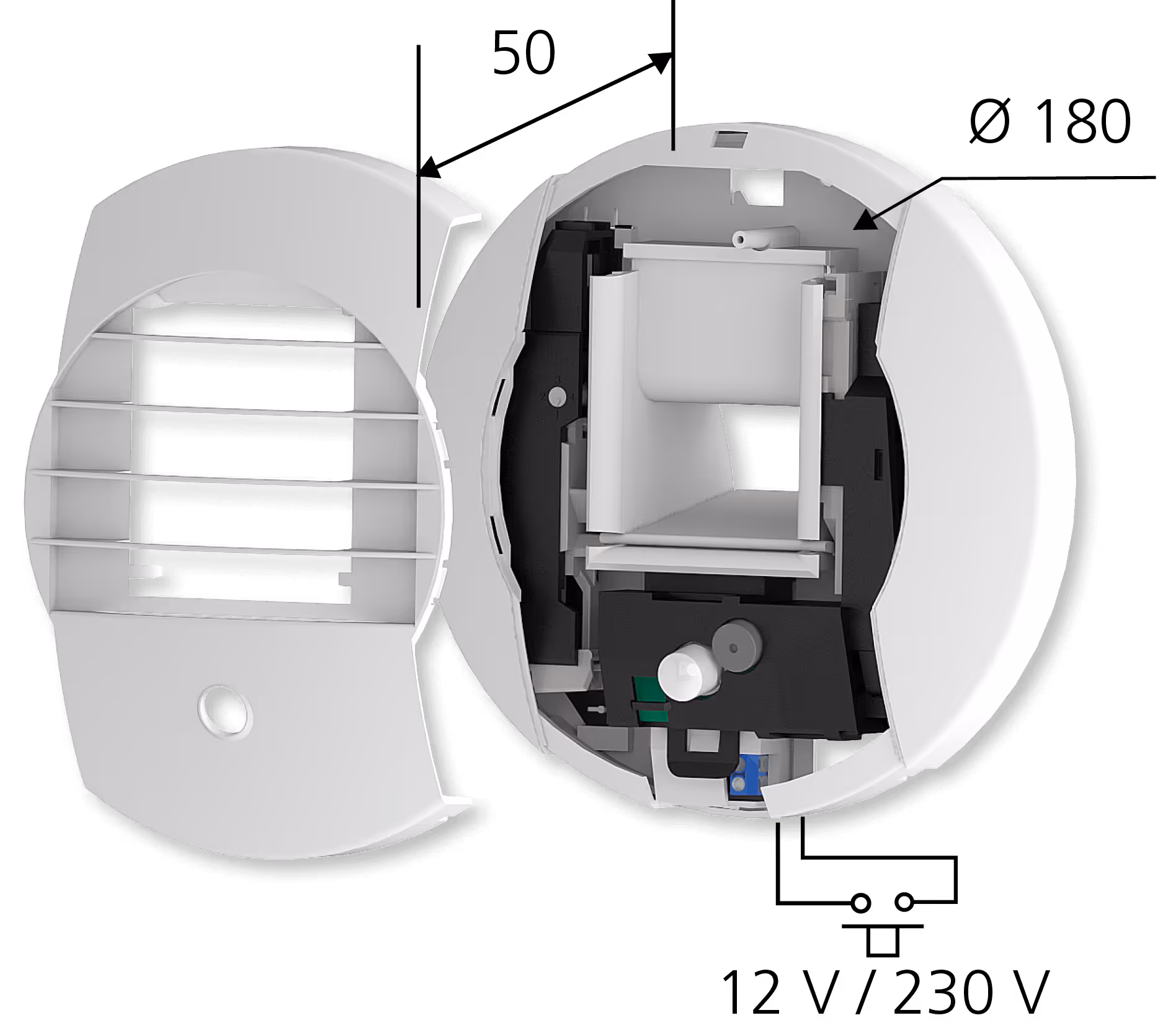

MODELO COM DETEÇÃO DE PRESENÇA

Princípio de funcionamento:

• Caudal permanente de 5 m³/h.
• A passagem para caudal complementar de 30 m³/h é efetuada através de botão.

Ligação elétrica:

• 2 opções - 12 V ou pilhas (2 x 1,5 V tipo LR6, não fornecidas).

Instalação:

• Montagem na parede: sensor posicionado na base da válvula.
• Montagem no teto: sensor posicionado para o centro da divisão.
• A ligação da válvula ao botão deverá ser realizada através de cabo com 2 fios (2 x 1,5 mm2) embutidos.

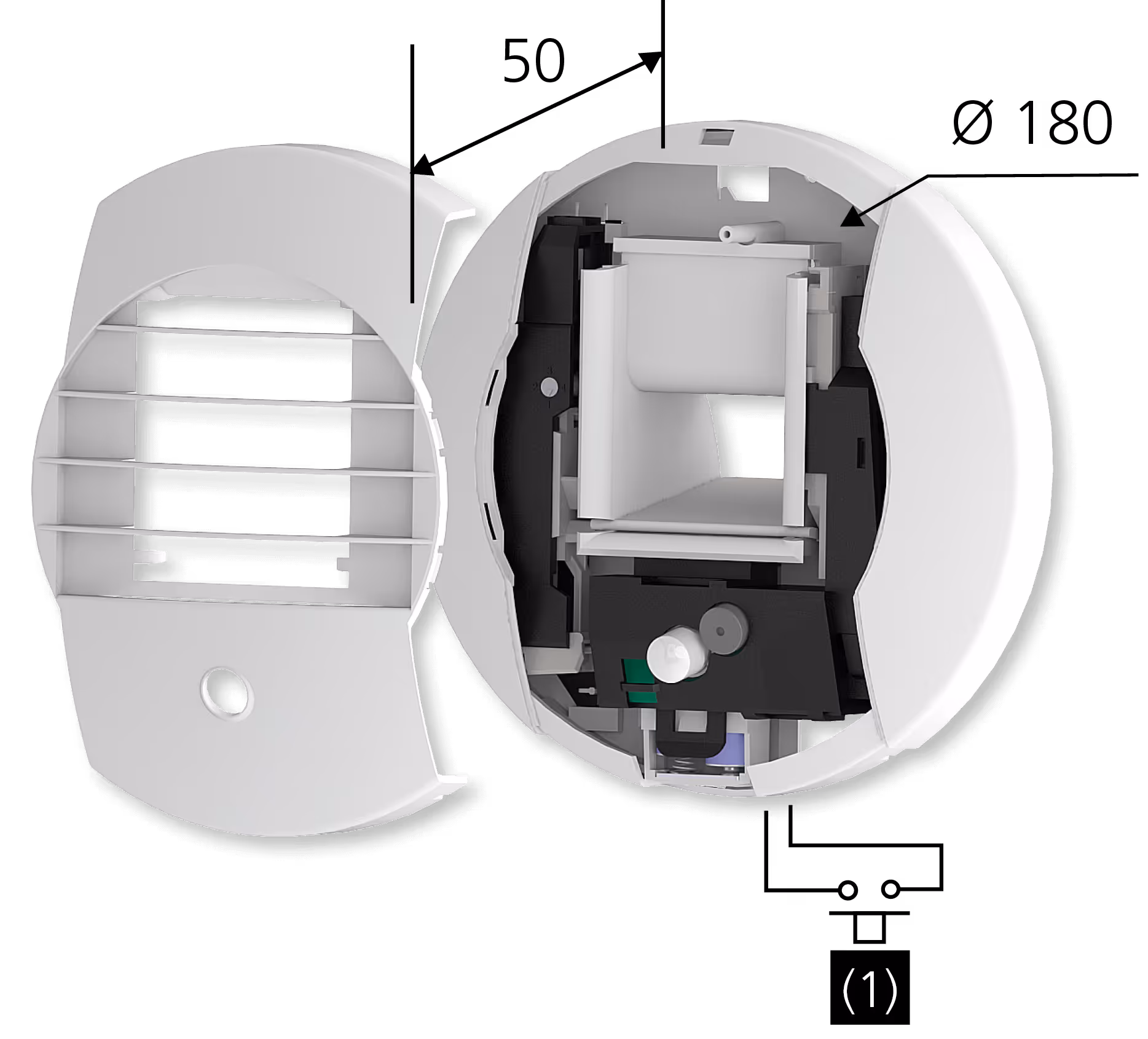

• Após ter sido retirada a grelha e o seu suporte, inserir as pilhas no compartimento previsto para o efeito.
• Quando é ligada pela primeira vez, a válvula de extração deverá fazer um ciclo abertura/fecho.
• Verificar o desgaste das pilhas.
• Quando a válvula deixa de abrir corretamente, as pilhas devem ser mudadas.
• Aparafusar a válvula à parede ou ao teto através da furação da placa de suporte.
