Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
R454B Baixo GWP.
Adaptação às necessidades térmicas do edifício.
Produção de água fria e quente em simultâneo.
Compacto.
Opção kit silencioso.
Gama
8 modelos em cada versão (alta eficiência e silenciosa):
- Capacidade de arrefecimento: 135,7 - 333,6kW
- Capacidade de aquecimento: 144,3 - 351,4
Designação
Aplicação / Utilização
- Sistema polivalente para produção simultânea ou em separado de água quente e fria com uma única unidade.
Construção / Composição
- Estrutura em aço galvanizado lacado a RAL 9018 e isolado acusticamente no interior, que se divide em dois compartimentos: um para o compressor, quadro elétrico e principais componentes do circuito de refrigeração e outro para os permutadores de calor e ventiladores.
- Compressor hermético Scroll, equipado com proteção térmica e resistência.
- Permutador R454B-H2O em inox devidamente isolado, equipado com resistência anti gelo.
- Permutador R454B-Ar em cobre, com alhetas em alumínio.
- Circuitos refrigerante, hidráulico primário e secundário de cobre recozido e soldado com ligas metálicas.
- Ventilador helicoidais, com proteção térmica.
- Dispositivo eletrónico para regulação de pressão e velocidade dos ventiladores.
- Duas versões disponíveis: Alta eficiência e super silenciosa.
- Ligações hidráulicas do tipo Victaulic.
- Circuito de arrefecimento composto por: secador de filtro, ligações de carga, interruptor de segurança em alta pressão com reset manual, transdutor de pressão BP e AP, válvula (s) de segurança, válvula a montante do filtro, visor de líquido, isolamento da linha de sucção, válvula de expansão eletrónica; válvula de reversão de ciclo, recetor de líquido, válvulas de retenção e separador de gás na sucção do compressor.
- Exibida alta e baixa pressão dos circuitos de resfriamento
- Controlo com regulação do circuito primário Adaptive Function Plus; lógica de gestão Master/Slave.
Opções
- Circuito hidráulico integrado, equipado com bomba circuladora (simples ou dupla), válvula de purga automática, vaso de expansão e válvula de segurança. Adicionalmente possibilidade de deposito de inércia integrado.
- Motores EC, Forced Download Compressors, modo silencioso, aquecedor para anti congelamento do depósito.
- Interface de comunicação (disponível: Modbus, Bacnet; Lon).
- Temperatura de água fria a baixa temperatura (até -10º C)
- Condensador com proteção epóxi, ou cobre/cobre.
- Set-point duplo digital / ou digital
- Soft Starter.
Acondicionamento
- Vendido à unidade.

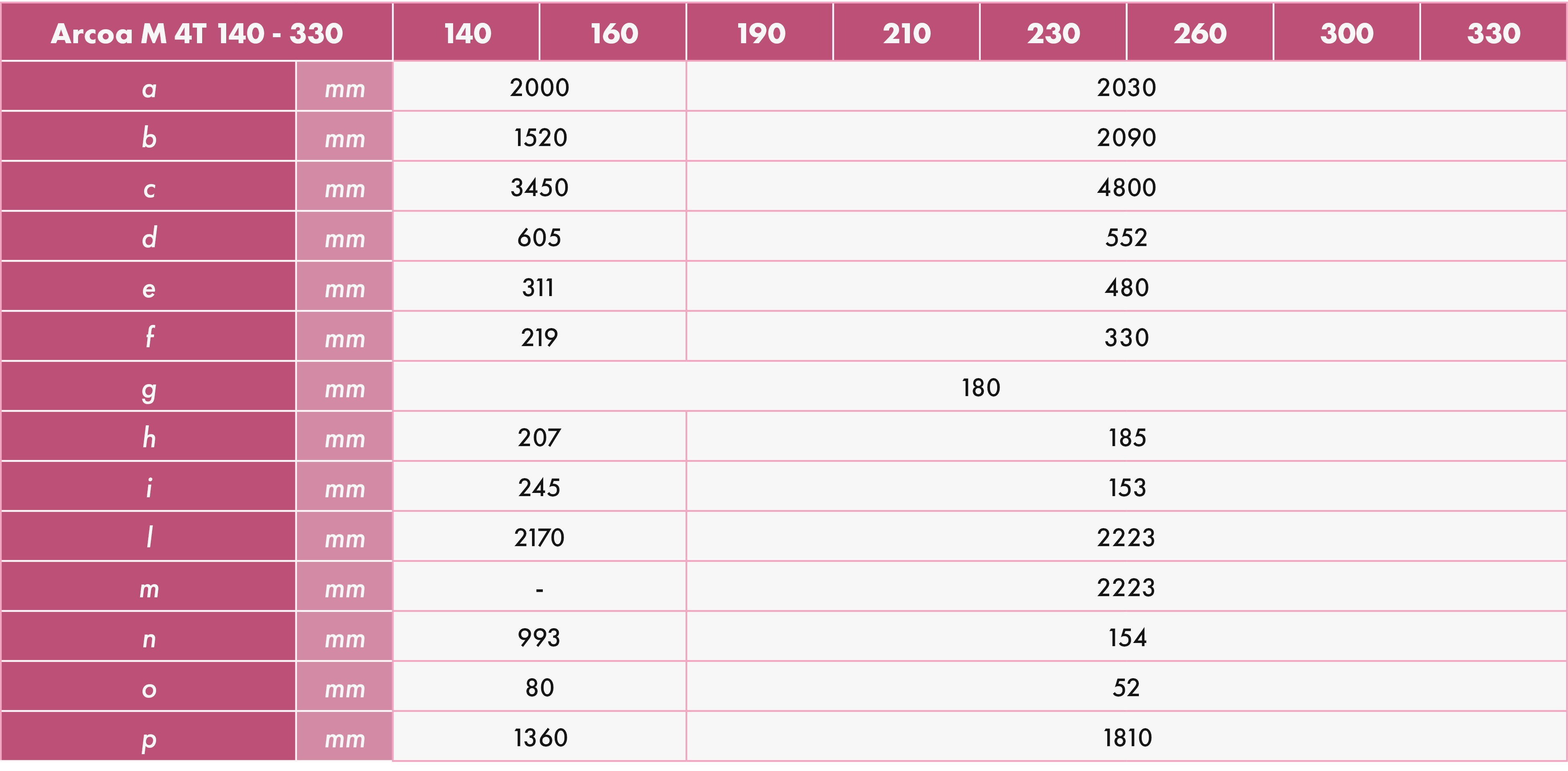

ATRAVANCAMENTOS
Modelos 140 até 160
Modelos 190 até 330
Para todos os modelos
LIMITES DE UTILIZAÇÃO
- Instalação possível apenas no exterior.
- Temperatura de funcionamento: de -20º C até 50º C.

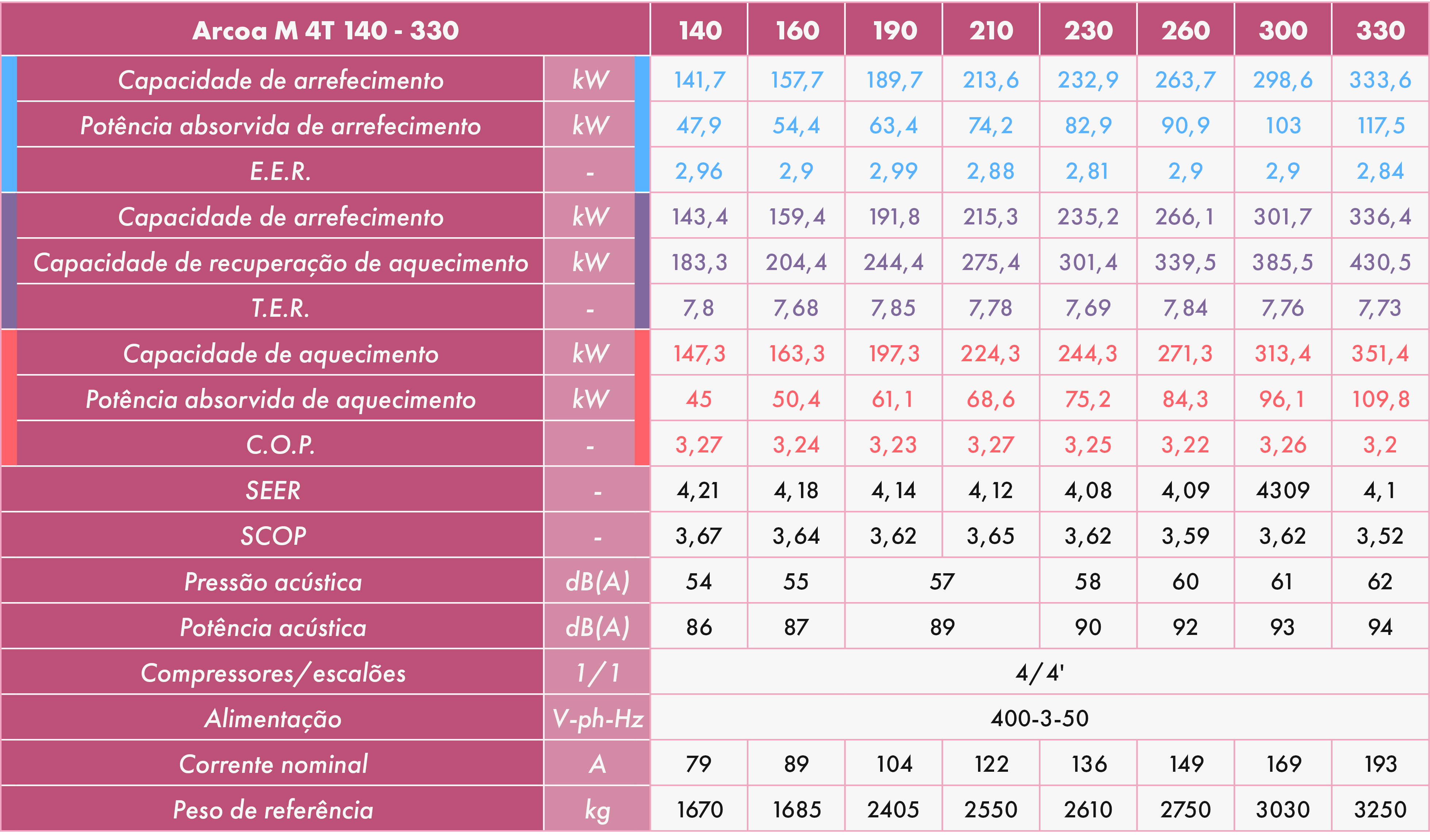

TABELA DE SELEÇÃO PARA ARCOA M 4T 140-330
Para a seleção do modelo mais adequado e validação de dados nas condições do seu projeto, entre em contacto com a nossa equipa de consultores.
