Vantagens
Acumula as funções de grelha exterior anti chuva e de atenuador acústico.
Estética cuidada: alhetas arredondadas.
Gama
Atson® Standard:
- Espessura simples ou dupla.
- Aço galvanizado, alumínio bruto ou alumínio anodizado natural.
- Dimensão mínima de 450 mm em altura.
- Passo de 150 mm em altura.
- Opção não acústica.
Atson® Modular:
- 2 kits de assemblagem para dimensões até 1800 x 1800 mm.
Designação
Aplicação / Utilização
- Introdução de ar novo e rejeição do ar viciado com atenuação do nível sonoro e proteção da rede de condutas contra as intempéries.
- As grelhas não acústicas mantêm a mesma estética das grelhas acústicas.
Construção / Composição
- Estrutura exterior em aço galvanizado, alumínio bruto ou alumínio anodizado natural.
- Alhetas acústicas guarnecidas com lã de rocha não degradável protegidas por rede.
- Sistema antigota impedindo a entrada da chuva na rede de condutas.
- As grelhas de dupla espessura são constituídas pela montagem de duas grelhas simples do mesmo material (alhetas em V).
Opções
- Pintura, anodização com cor.
- Instalação simples.
- Quadro cobre juntas no mesmo material da grelha.
- Grelha não acústica sem lã de rocha, rede anti pássaro.
Acondicionamento
- Vendido à unidade, em palete, produto protegido por pelicula de plástico.
- As grelhas em alumínio bruto ou anodizado estão revestidas com uma película de proteção.
- Não devem ser armazenadas expostas diretamente à luz solar.
ATRAVANCAMENTOS E PESOS
- As dimensões nominais (L x H) da grelha correspondem às dimensões da abertura a efetuar em obra.
- (L – 14 mm) x (H – 14 mm) são as dimensões reais da grelha.
LIMITES DE UTILIZAÇÃO
- Perda das características anti chuva com uma velocidade do ar superior a 3 m/s.
CARACTERÍSTICAS TÉCNICAS
Atenuação acústica [dB]
ATSON® MODULAR

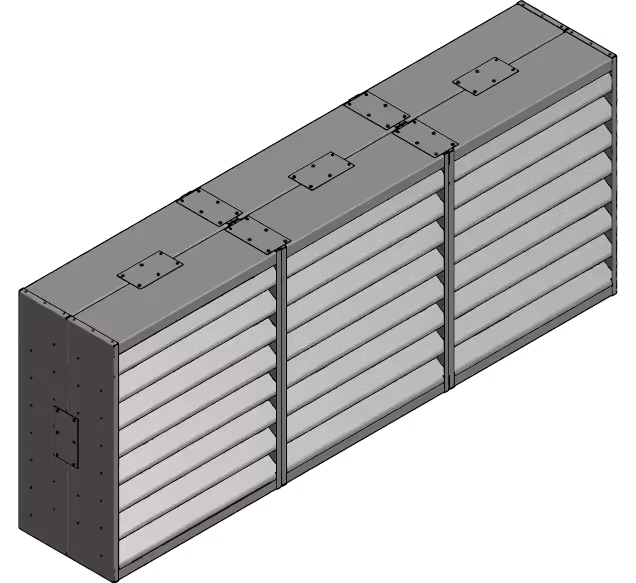

Construção de grelha à medida a partir de vários módulos standard
Seleção dos kits de assemblagem para instalação:
Composição dos kits de assemblagem:
- Kit 1: 2 perfis de assemblagem; Kit 2: 4 perfis de assemblagem
- Para a sobreposição de 2 ou 3 assemblagens (altura de 1200 ou 1800 mm) prever 2 x kits 1, qualquer que seja a largura.
Exemplos de assemblagem
Montagem simples
- 4 módulos 450 x 600 mm, dimensões totais de 900 x 1200 mm (L x H)
Montagem dupla
- 6 módulos 450 x 600 mm, dimensões totais de 1350 x 600 mm (L x H)
DADOS
- Caudal: 8300 m³/h, ou seja 2,306 m³/s.
- Dimensões desejadas da grelha: 1500 x 1000 mm.
SELEÇÃO
A superfície frontal: S = (1500 - 35) x (1000 - 215).
Em metros quadrados: (1,5 - 0,035) x (1 - 0,215) = 1,15 m².
- Q = V x S ou seja V = 2,306 / 1,15 = 2.
- O resultado final é de 2 m/s.
- Assim sendo, a grelha não perde as suas características anti chuva já que V < 3 m/s.
- No quadro seguinte, verifica-se que a grelha terá 28 Pa de perda de carga.
Fórmula para cálculo da secção livre:
- 40 x (H - 300) / H
Dados das perdas de carga para uma grelha simples:
Perda de carga de uma grelha dupla = 2,1 x perda de carga de uma grelha simples.
Rede anti pássaro
Rede galvanizada com malha 12,5 x 12,5 mm fixada na parte posterior da grelha.
Aro de instalação
Para a cobertura das juntas.
Dimensão cobre juntas = dimensão grelha.
Cobre a junta entre a grelha e o betão.
