Vantagens

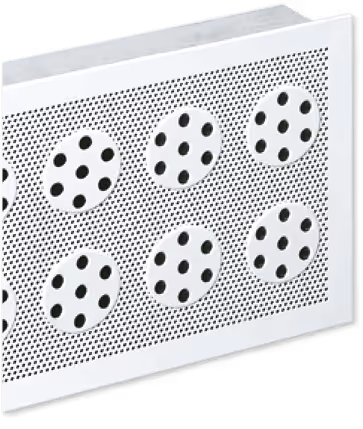

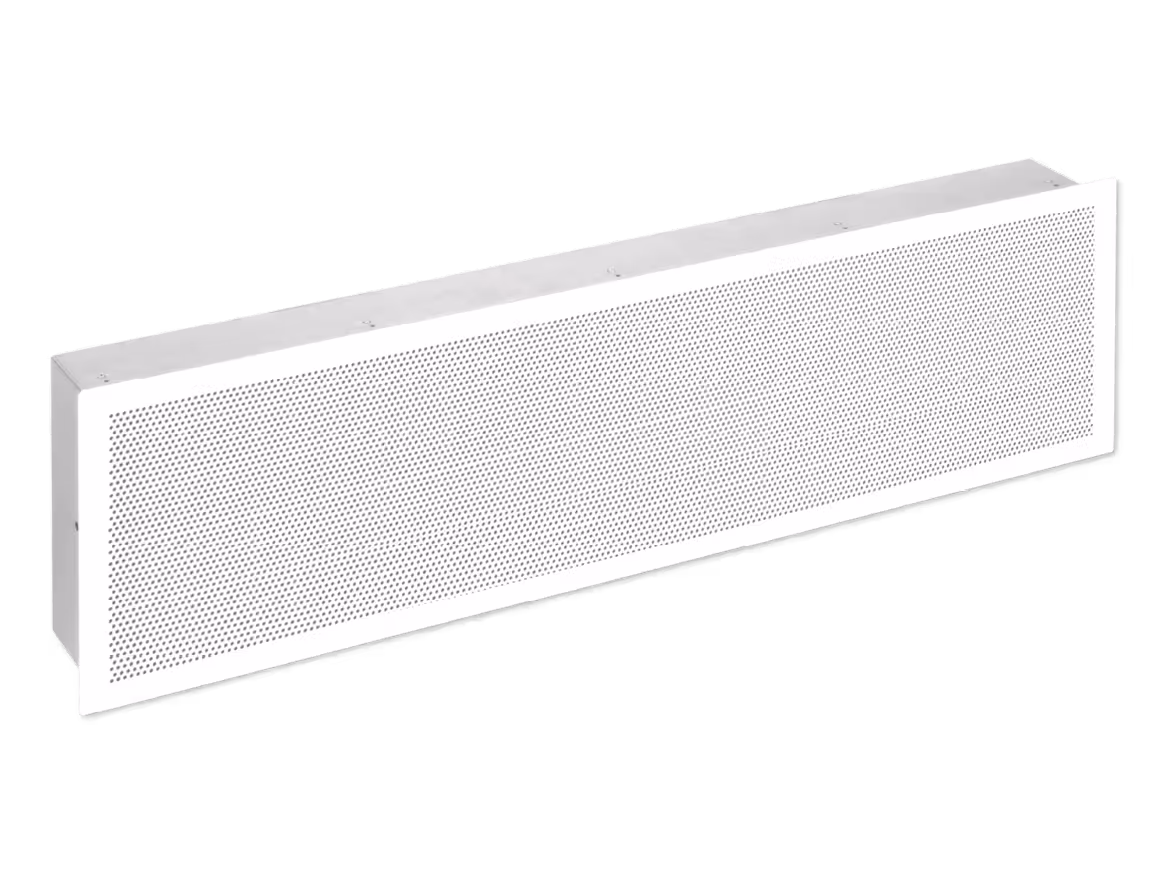

Difusor híbrido com alta indução (difusão de curto e longo alcance) de parede com chapa perfurada e discos com 7 injetores.
Descarga do ar pode ser simétrica ou assimétrica dependendo da direção dos injetores (orientáveis a 360º).
Instalação fácil em parede. Inclui pleno com fixação por mola.
Baixo nível de potência sonora e reduzida perda de carga.
Facilidade de ajuste da difusão para modo de arrefecimento e aquecimento.
Mistura do ar primário com ar ambiente efetuada com elevada eficácia.
Baixas velocidades do ar na zona ocupada, normalmente abaixo de 0,15 m/s.
Homogeneização das velocidades do ar na zona ocupada.
Distância mínima ao teto de 50 mm.
Gama

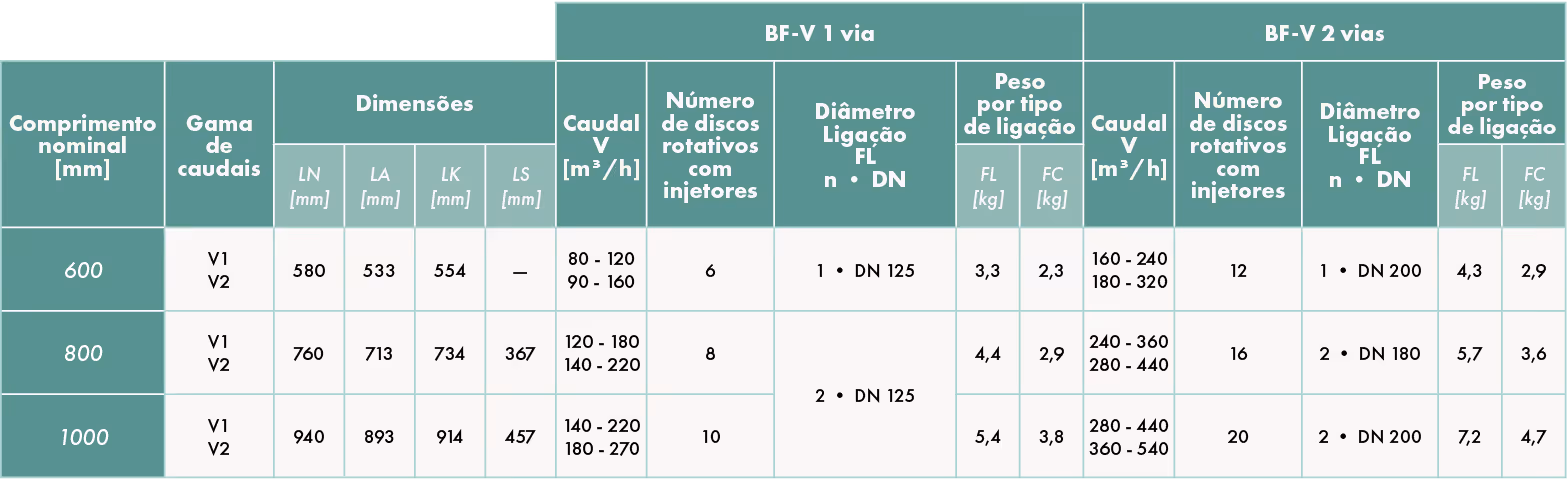

- Dimensões limite de fabrico: 580, 760 e 940 mm (comprimento); 176 e 268 mm (altura); 1 ou 2 vias.
- Altura de instalação superior a 2,2 m.
- ΔT de -10 K para arrefecimento e de +10 K para aquecimento.

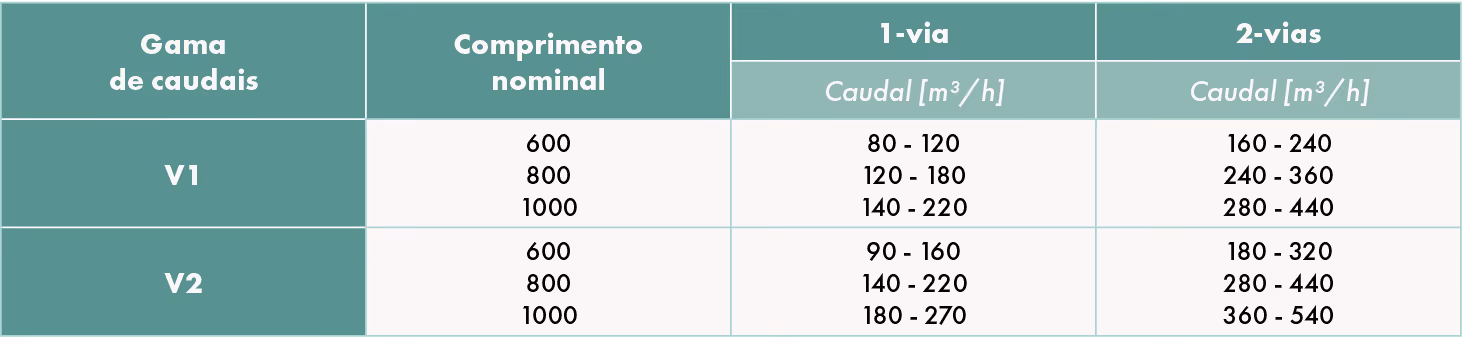

- Caudais indicativos de 80 até 540 m³/h (tabelas de seleção).
Designação
Aplicação / Utilização
- Os difusores são concebidos para a instalação em parede.
- São utilizados nos casos onde hajam grandes diferenças térmicas em quartos de hotel, salas de aula e ideal para substituir grelhas simples em espaços reabilitados.
Construção / Composição
- Os principais componentes do difusor híbrido são a chapa frontal perfurada 1 e 1a com discos rotativos com injetores incorporados 2 e um pleno de ligação 3.
- A placa frontal é fixada ao aro através de clips 4 sendo possível assim ser retirada pelo interior do espaço.
Material:
- Disco com os injetores: construídos em policarbonato PC-GF-10-V0, pintados em branco RAL 9010 ou preto RAL 9005.
- Interior do disco construídos em ABS, pintados a preto RAL 9005.
- A chapa perfurada e o aro de suporte são construídos em aço galvanizado, pintados a RAL 9010 em standard.
Opções
Acondicionamento
- Vendido à unidade.
PRINCÍPIO DE FUNCIONAMENTO
- O ar é insuflado simultaneamente pela chapa perfurada e pelos injetores direcionais.
- O jato de ar que sai com maior velocidade através dos injetores induz o ar junto à chapa perfurada e direciona todo o ar para a uma direção pré-estabelecida.
Insuflação de curto alcance
- Utilização de chapa perfurada para tratamento das cargas térmicas na proximidade.
Insuflação de longo alcance
- Utilização de discos rotativos com injetores incorporados que produzem pequenos jatos de ar com elevada indução para tratar a zona distante e promover uma mistura eficaz do ar primário com o ar ambiente.
- Os injetores podem ser rodados 360º a partir do interior do espaço.
- Assim é possível insuflar o ar para qualquer direção.
- Os discos rotativos localizados nas extremidades do difusor (tanto os da esquerda como os da direita) produzem um jato de ar mais direto enquanto que os discos rotativos do centro permitem uma maior propagação do fluxo do ar.
- A conjugação destas duas características desenvolve um fluxo do ar assimétrico, ideal para locais amplos (3,5 a 5 m de largura).

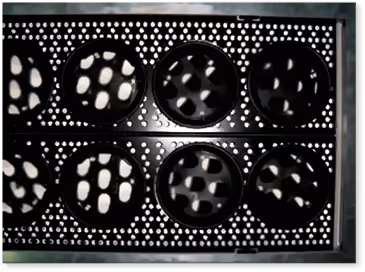

Discos rotativos com injetores orientáveis a 360º
- Possibilidade de redirecionar o escoamento segundo várias direções (maior área de abrangência), por ajuste individual dos discos rotativos com injetores.
- Facilidade de ajuste da difusão para modo de aquecimento/arrefecimento (inverno/verão).

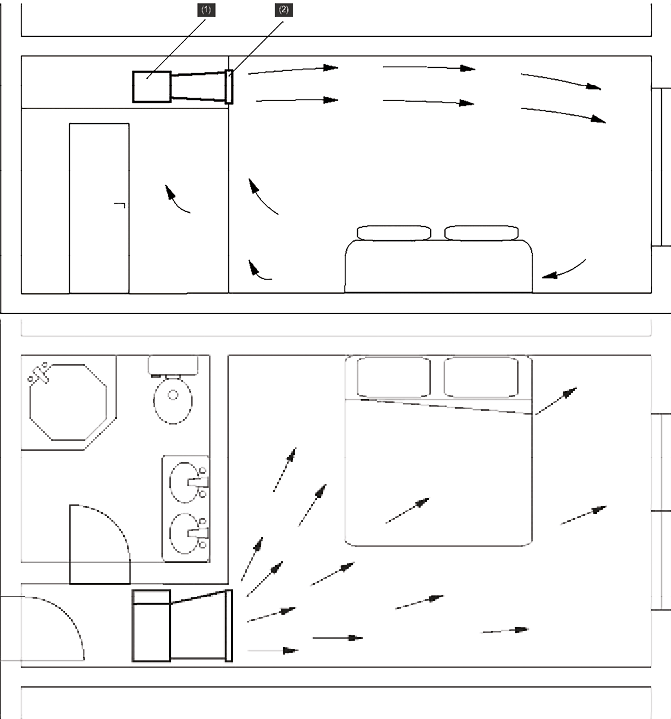

- Este tipo de instalação é muito usual em quartos de hotel. Com um ajuste apropriado dos injetores direcionais o ar é insuflado para toda a largura do quarto.

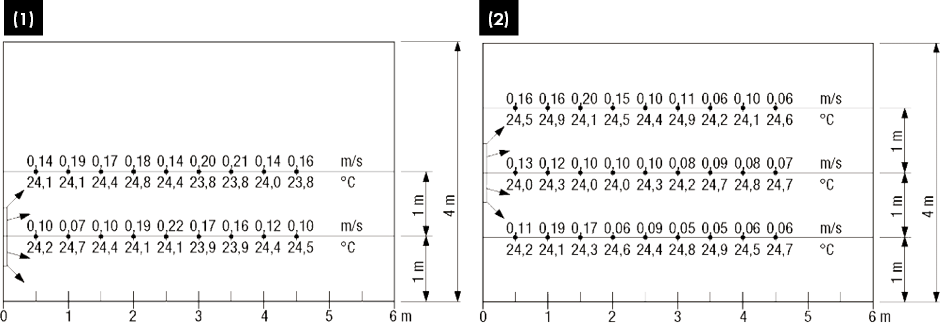

- As velocidades e as temperaturas num quarto de hotel, com uma instalação assimétrica ou simétrica estão ilustradas na figura abaixo, no modo de arrefecimento.
- A maior parte das velocidades medidas estão abaixo dos 0,5 m/s e a maior parte delas é inferior a 0,15 m/s. A temperatura interior é praticamente uniforme, cuja maior diferença de temperaturas é abaixo de +- 1 K.
ATRAVANCAMENTOS

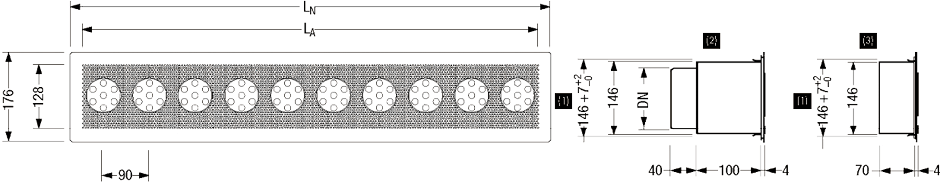

BF-V 1 via

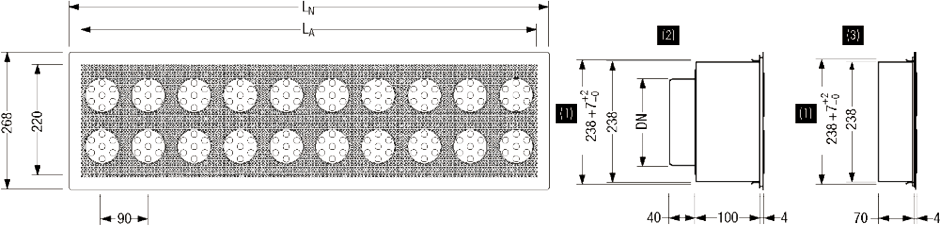

BF-V 2 vias

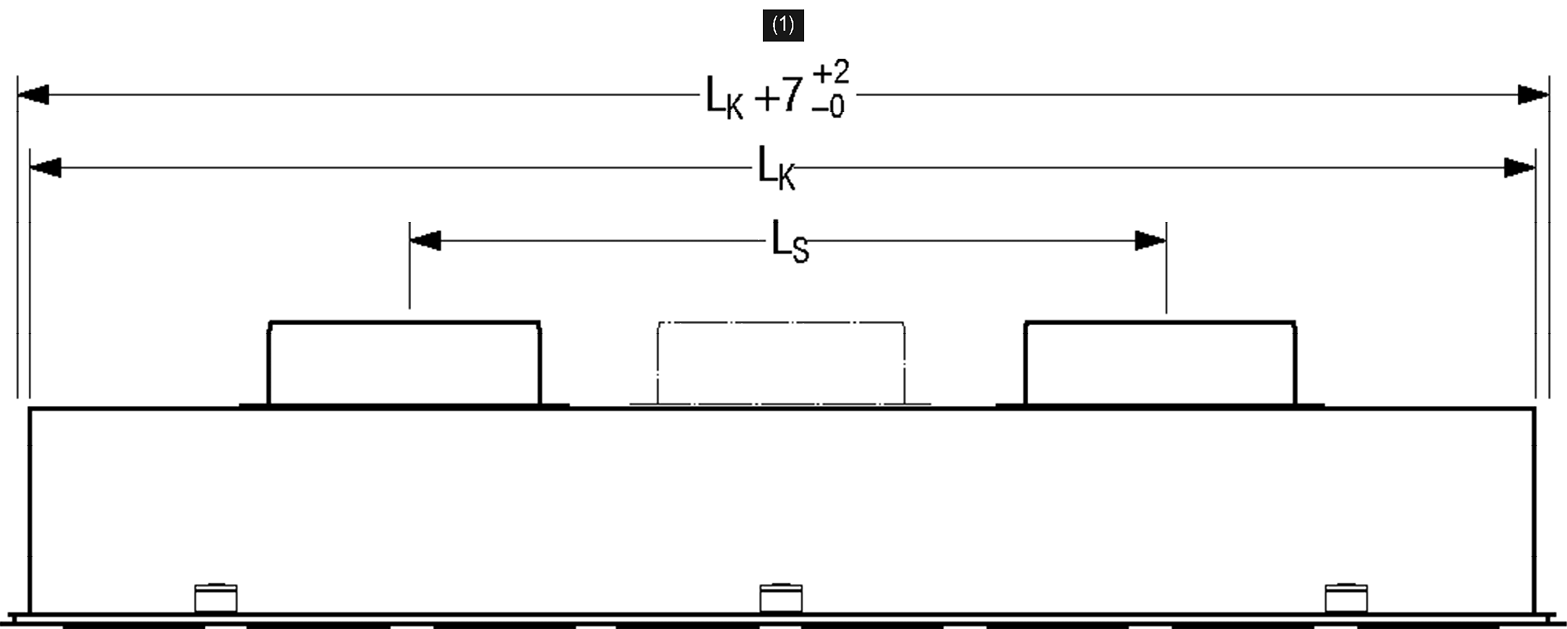

Ligação tipo FL: BF-V 1 via ou 2 vias
Ligação tipo FC: BF-V 1 via ou 2 vias
DETERMINAÇÃO DA DISTÂNCIA MÍNIMA DE INSTALAÇÃO ENTRE DIFUSORES
- A seleção é realizada em conformidade com a DIN EN ISO 7730.
Para selecionar o difusor deve adotar-se o seguinte procedimento:

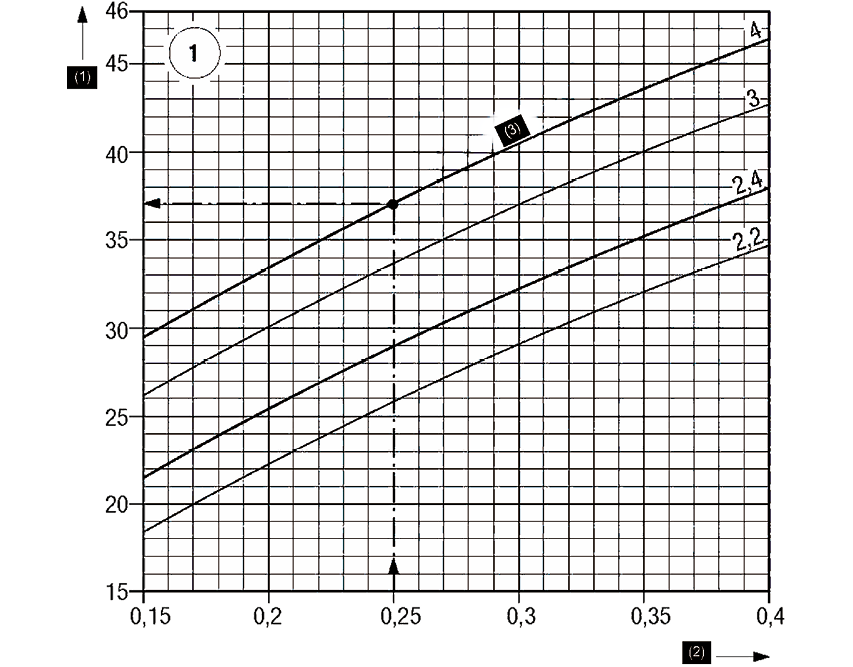

- Selecionar o caudal específico máximo (gráfico 1) de acordo com a velocidade máxima na zona ocupada (u) e a altura de instalação do difusor (H);
- Determinar a distância mínima entre difusores de acordo com a fórmula abaixo:
A distância mínima entre difusores será a diferença entre a largura da zona de intersecção (E) e o comprimento do difusor (LA)
VSp max= caudal específico máximo por m²
u = velocidade máxima na zona de ocupação
E = largura da zona de interseção
LE= comprimento da divisão
tmin = distância mínima entre difusores
LA = comprimento nominal do difusor
Caudal específico máximo
.
- O critério de seleção é baseado em ΔTmax= -10K.
- Caso o diferencial de temperatura seja menor, deverá ser incrementado o VSp max de acordo com os seguintes coeficientes de correção:
ΔTmax = -8 K VSpmax 15% a mais
ΔTmax = -6 K VSpmax 35% a mais
ΔTmax = -4 K VSpmax 40% a mais
